RFD900x новые функции:

• Новый процессор, ARM 32 бит core.
• Скорость передачи данных по воздуху: 500 кбит/с.
• Аппаратное ускоренное шифрование AES. * Полностью рабочий *
• RC PPM прохождение с телеметрией одновременно.
• Полностью защищено ESD + фильтруется-Каждый IO порт защищен и фильтруется.
• Оригинальная прошивка SiK point to point, многоточечная.
• Асинхронная многоточечная прошивка, * Бета-версия *

Особенности:

• Дальность действия> 40 км в зависимости от антенн и установки GCS * 80 км, демонстрируемых Edge Research labs на воздушном шаре!, 57 км в Индии, на дипалах.
• 2 x RP-SMA радиочастотных разъема, возможность переключения.
• 1 Вт (+ 30 дБм) мощность передачи.
• Передающий фильтр низких частот.
• > 20 дБ малошумный усилитель, высокий IP3.
• Фильтр для пилы RX.
• Все I/O ESD защищены и фильтруются.
• Повторно внедрена прошивка SiK и Multipoint SiK, обновленная область, легко настроить.
• Маленький, легкий.
• Совместим с 3DR/Hope-RF Радио модулями.
• Бесплатная лицензия в Австралии, Канаде, США, Новой Зеландии

Интерфейсы:

• РЧ: 2 разъема для RP-SMA
• Серия: логический уровень TTL (+ 3,3 В)
• Мощность: + 5 В, ~ 800 мА макс Пик (при максимальной мощности передачи)
• GPIO: 6 общего назначения IO (цифровой, ADC, PWM способен).

Характеристики:

• Частотный диапазон: 902-928 МГц (США)/915-928 МГц (Австралия)
• Выходная мощность: 1 Вт (+ 30 дБм), управляемая в 1 дБ шагов (+/-1 дБ @ = 20 дБм Типичный)
• Скорость передачи данных по воздуху: 4, 8, 16, 19, 24, 32, 48, 64, 96, 128, 192 и 250, 500 кбит/сек (выбор пользователя, 64 k по умолчанию)
• Скорость передачи данных UART: 9600, 19200, 38400, 57600, 115200, 400 k, 921 k бод (выбор пользователя, 57600 по умолчанию)
• Выходная мощность: 1 Вт (+ 30 дБм)
• Чувствительность приема:> 121 дБм при низких скоростях передачи данных, высоких скоростях передачи данных (тба)
• Размер: 30 мм (ширина) x 57 мм (длина) x 12,8 мм (толщина)-включая РЧ щит, радиатор и соединители
• Вес: 14,5 г
• Крепление: 3 x винта M2.5, 3 x штыревые точки припоя
• Источник питания: + 5 В номинальный, (+ 3,5 в мин, + 5,5 В макс.), ~ 800 ма пик при максимальной мощности
• Температура. Диапазон: от-40 до + 85 градусов C, Протестировано в рабочем состоянии от-73 до + 123 градусов C.

Поддержка программного обеспечения/GCS:

Программное решение представляет собой разработку с открытым исходным кодом под названием «SiK». Он был повторно внедрен в соответствии с новой архитектурой процессора, доступной на 32-битном процессоре ARM core. Загрузчик и интерфейс доступны для дальнейшей разработки и обновления прошивки модема через последовательный порт.

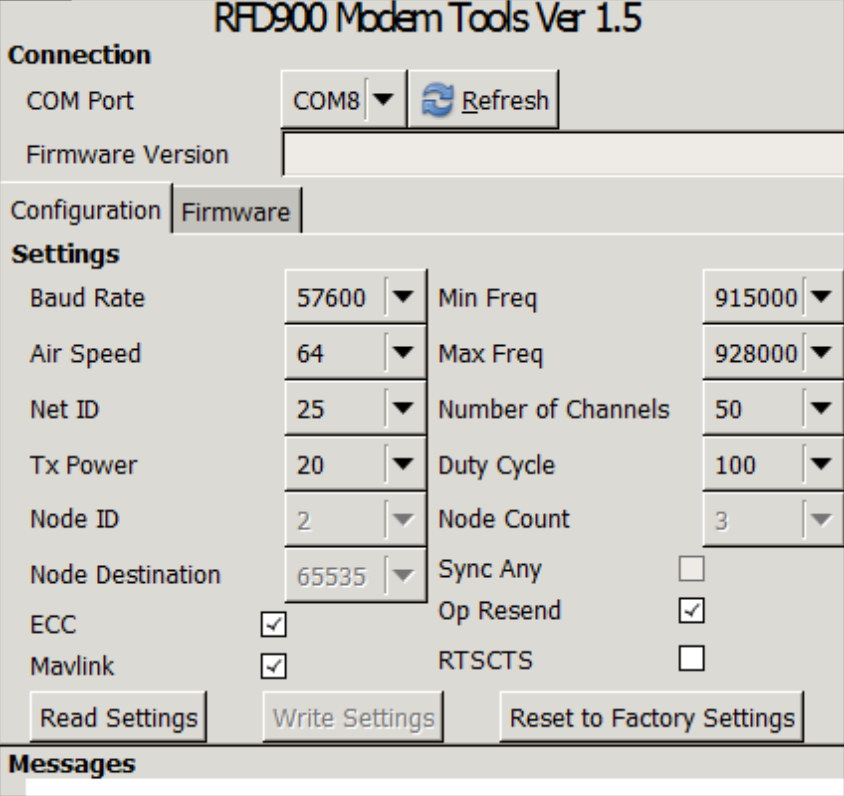

Большинство параметров настраивается через команды AT, например, скорость передачи данных (air/uart), частотный диапазон, уровни мощности.

Интегрированная Поддержка настройки радиоприемников RFD900 поддерживается APM Planner.

Настройки по умолчанию составляют 57600 БОД, N, 8, 1 и 64 k скорость передачи данных по воздуху.

Руководство RFD900x здесь:Руководство RFD900x

Руководство по программному обеспечению RFD900x SiK здесь:Руководство RFD900x Peer-to-peer

Особенности программного обеспечения включают:

• Частотный диапазон распространения (FHSS)
• Прозрачная серийная ссылка
• Точка в точку или многоточечная сеть
• Конфигурация с помощью простых команд AT для местного радио, команды RT для удаленного радио
• Пользовательские настраиваемые серийные скорости передачи данных и воздушные данные
• Процедуры коррекции ошибок, обрамление протокола Mavlink (выбор пользователя)
• Оповещение о состоянии радио Mavlink (локальный RSSI, удаленный RSSI, локальный шум, удаленный шум)
• Автоматическое переключение разнообразия антенны на пакетной основе в реальном времени
• Автоматическое регулирование рабочего цикла на основе радио температуры во избежание перегрева

Соответствие:

RFD900 предназначен для соответствия следующим стандартам:

• FCC часть 15,247 (частота hopping и цифровой модулированный умышленные радиаторы)
• AS/NZS 4268: 2012 (радиооборудование и системы-устройства короткого диапазона)

Модем предназначен для системных интеграторов, которые будут интегрировать модем в свои собственные проекты и прототипы продукции. Пользователь несет ответственность за соблюдение местных правил для радиопередатчиков.:
