Универсальный беспроводной пульт дистанционного управления 433 МГц 110 В 220 2 канала

---

433 МГц Универсальный беспроводной пульт дистанционного управления AC 110 В 220 В 2CH релейный модуль приемника RF 4 кнопки пульт дистанционного управления открывалка двери гаража

Область применения продукта

Продукты могут использоваться в освещении, гаражных дверях, дверях затвора, занавесках с дистанционным управлением, двигателях постоянного тока, двигателях заднего хода. И многое другое

Посылка включает в себя

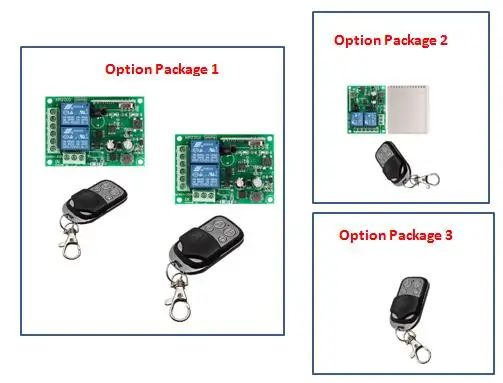

Посылка заказа включает в себя:(5 моделей заказа могут быть выбраны)

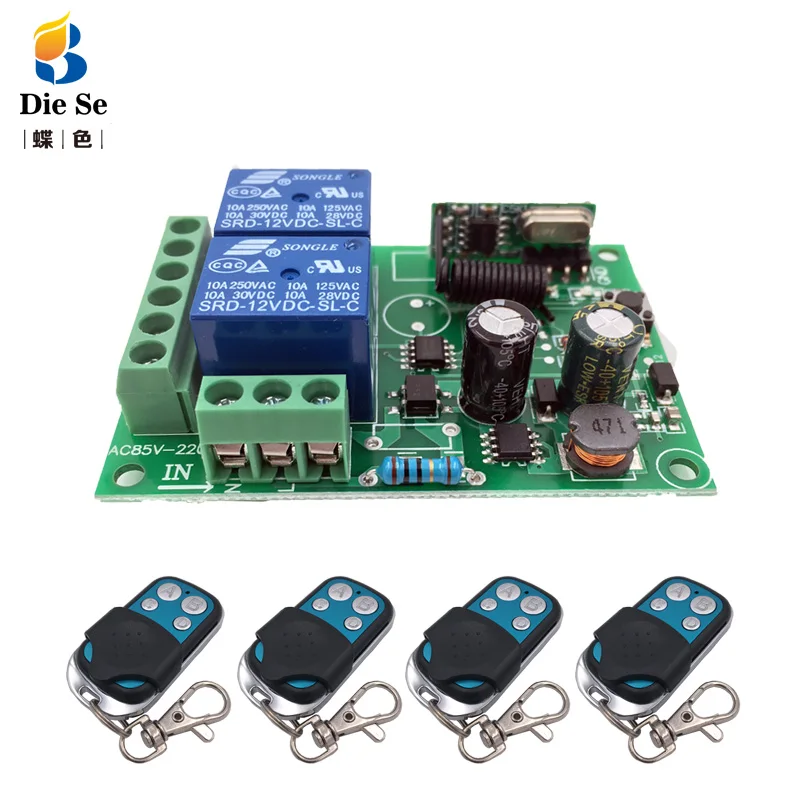

Модель заказа 1:

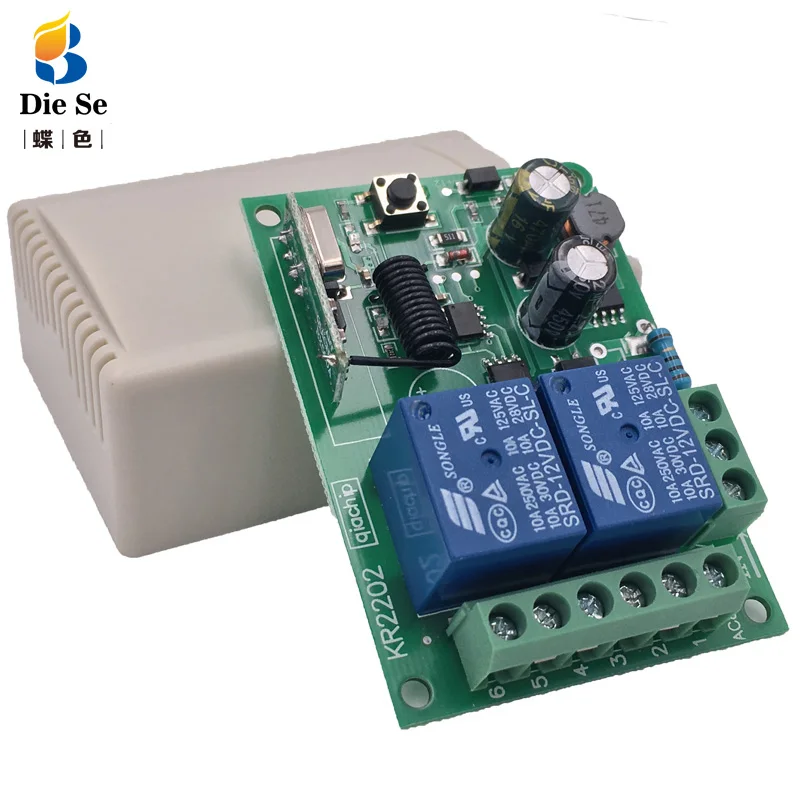

Модуль приемника * 1 шт. (включая корпус)

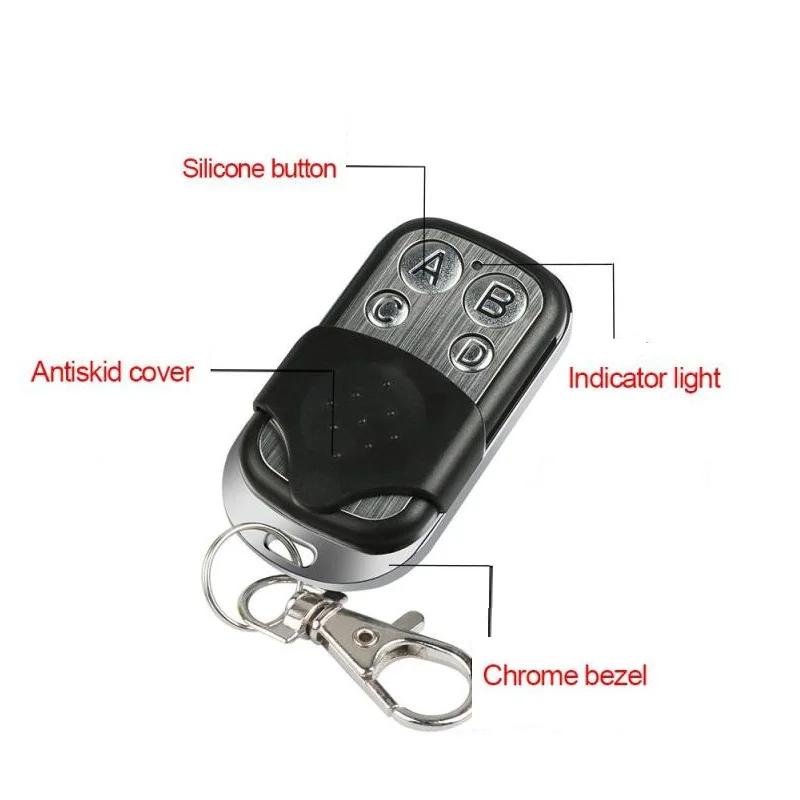

Пульт дистанционного управления * 4 шт. (включая батарею)

Модель заказа 2:

Модуль приемника * 1 шт. (включая корпус)

Пульт дистанционного управления * 2 шт. (включая батарею)

Модель заказа 3:

Модуль приемника * 2 шт. (включая корпус)

Пульт дистанционного управления * 2 шт. (включая батарею)

Модель заказа 4:

Модуль приемника * 1 шт. (включая корпус)

Пульт дистанционного управления * 1 шт. (включая батарею)

Модель заказа 5:

ТОЛЬКО пульт дистанционного управления * 1 шт. (включая батарею)

Технические данные

• Входная мощность: 85 В-250 В переменного тока
• Ток в режиме ожидания: <8.5ма
• Частота RF: 433 м
• Режим работы RF: супергетеродинный
• Чувствительность приема: > 97 дБм
• Расстояние передачи: 20-100 м (открытое пространство)
• Режим декодирования: Программное обеспечение MCU декодирование
• Удаленное Хранение: 16 шт.
• Поддержка удаленного типа: код обучения (кодировка 1527)
• Режим работы: Мгновенный, переключаемый
• Тип проводки: стационарный терминал
• Выходной терминал: нет, NC , COM

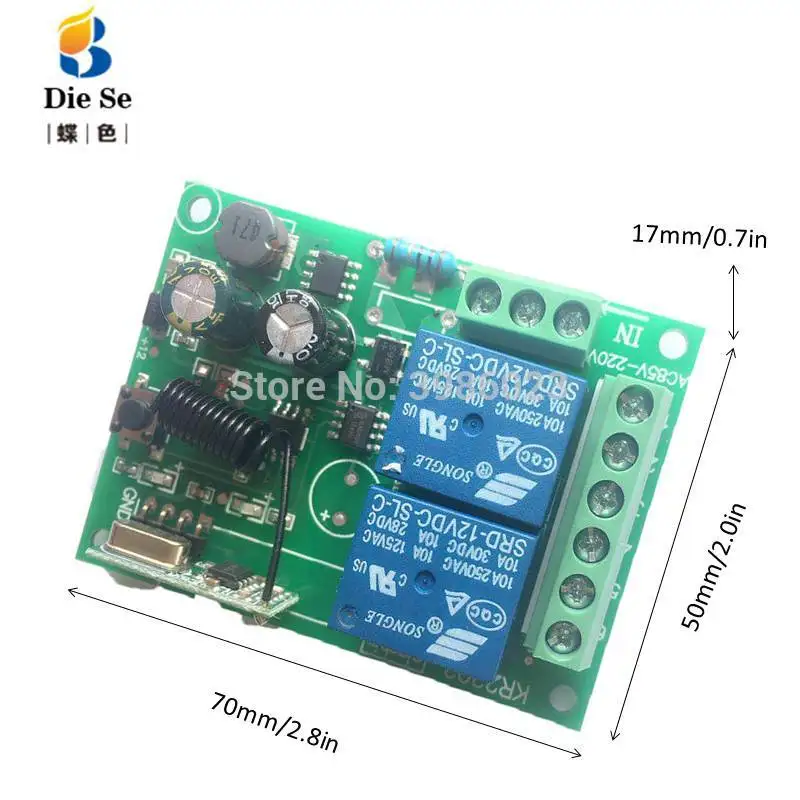

• Размер печатной платы: 68*47*26 мм (Д, Ш, в)

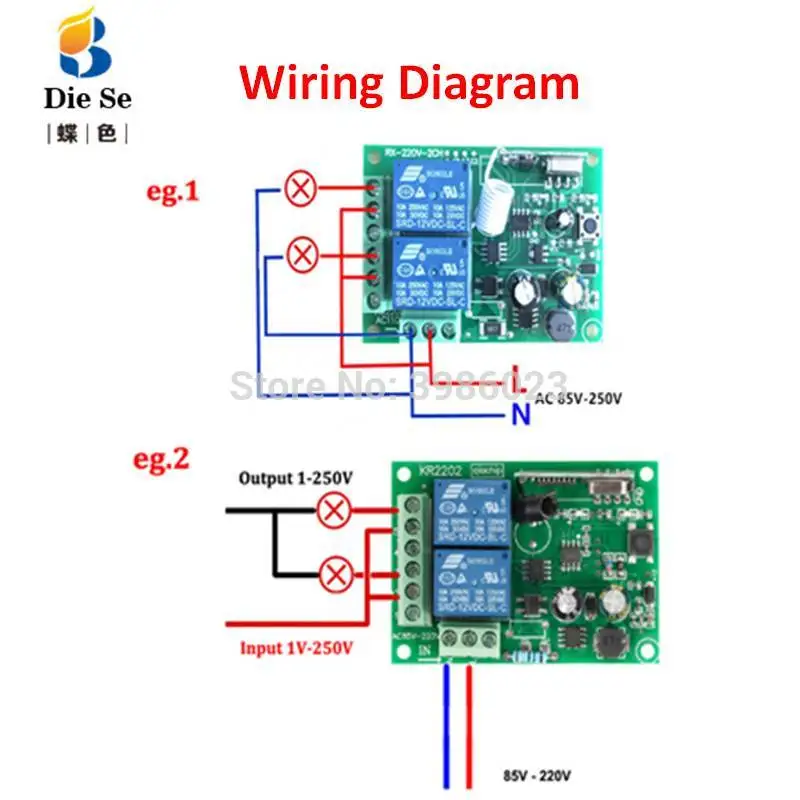

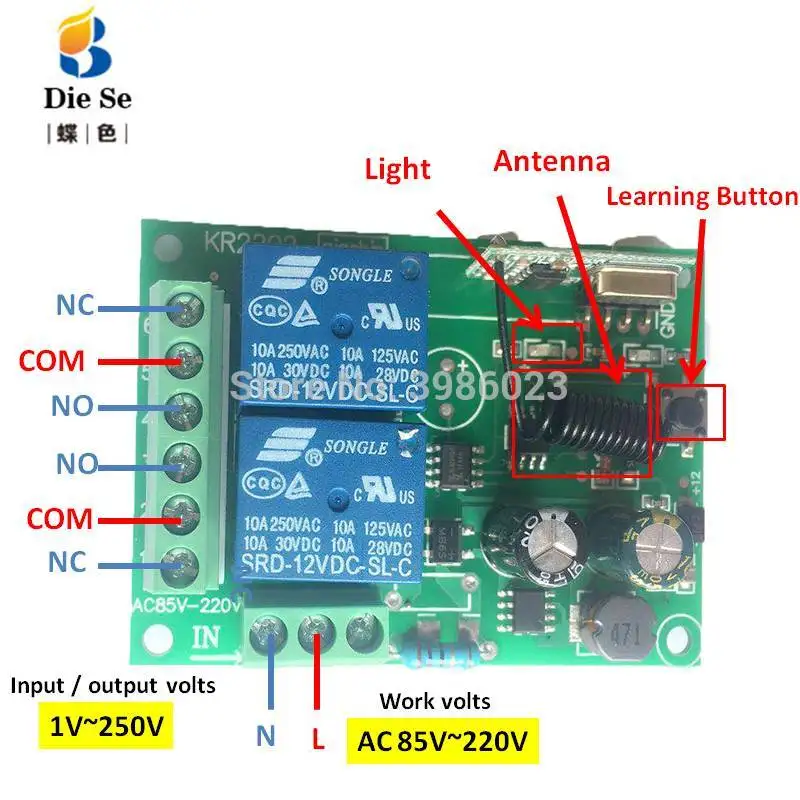

Дисплей Продуктов Советы: Все наши продукты высокого качества!Если у вас есть другие потребности, пожалуйста, не стесняйтесь покупать их в нашем магазине. Нажмите здесь, чтобы найти больше Схема проводки L (прямой провод): вход 85-220 В прямой провод N (нейтральный провод): вход 85-220 В нейтральный провод 1 NC: нормально закрытый выход 2 COM: общий порт 3 нет: нормально открытый выход 4 NC: нормально закрытый выход 5 COM: общий порт 6 нет: нормально открытый выход Режимы подключения цепи Обратите внимание: Деталь модуля переключателя приемника имеет 2 способа работы. Выходной сигнал имеет 2 уровня напряжения. Он определяется входом COM pin.

• Выходной режим 1

Подключите COM к источнику питания с помощью 85-250 В переменного тока, выходной контакт создаст сигнал 85-250 В переменного тока. Пожалуйста, ознакомьтесь с приведенной ниже схемой для лучшего понимания.

• Выходной режим 2

Подключите COM pin с любым другим дополнительным источником питания, выход будет создавать такой же сигнал напряжения, как и дополнительный источник питания. Это может быть прямой ток или переменный ток. Определяется дополнительным источником питания. Но,Пожалуйста, обратите внимание: Дополнительный источник питания должен находиться в диапазоне между модулем переключателя приемника-(DC5-12V, 85-250 В переменного тока). Пожалуйста, ознакомьтесь с приведенной ниже схемой для лучшего понимания.

Режим работы

Вы можете сочетать пульт дистанционного управления с модулем переключателя приемника в 2 режимах.

• Режим дистанционного управления 1:Мгновенный режим

Нажмите и удерживайтеОдна кнопка->На; Отпустите кнопку->Скидка

Подробности: Нажмите одну кнопку (наПульт дистанционного управления), Реле (на плате приемника) поворачивается кВключения; Отпустите кнопку, реле поворачивается кОтключения.

• Режим дистанционного управления 2:ТумблерРежим

Нажмите одну кнопку->На; Нажмите на ту же кнопку снова->Скидка

Подробности: Нажмите одну кнопку (наПульт дистанционного управления) один раз, Реле (на плате приемника) поворачивается кВключения; Нажмите то же самое Кнопка Снова , Реле поворачивается к Выключение.

Настройка

-Часть 1:Удалите имеющиеся данныеО режиме дистанционного управления

Примечание: Когда вы получаете наши продукты, он может быть установлен в одном удаленном режиме случайным образом, потому что каждый продукт получил тест, когда он может быть аранжирован для отправки. Поэтому, пожалуйста, удалите имеющиеся данные о Дистанционный режим Для первого применения. Нажмите кнопку обучения наПлата модуля переключателя приемника8 раз,Существующие данные успешно удаляются. После удаления данных весь пульт дистанционного управления больше не может работать.

-Часть 2:Настройка режима дистанционного управления

Настройка:Мгновенный режим

• Шаг 1

Нажмите и отпустите кнопку обучения наПлата модуля переключателя приемникаОдин раз. Подождите немного, светодиодный индикатор выключится, указав, что вы ввели режим обучения.

• Шаг 2

Нажмите и отпустите одну кнопку на Пульт дистанционного управления Светодиодный индикатор на плате приемника включится, затем выключится, указав, что кнопка получена.

• Шаг 3

Нажмите и отпустите другую кнопкуНаПульт дистанционного управления,Смотрите, как светодиодный индикатор включается и выключается снова. Подождите 3 секунды, светодиодный индикатор снова включится, указав, что система готова к использованию.

Настройка:Режим переключения

• Шаг 1

Нажмите и отпустите кнопку обучения наПлата модуля переключателя приемникаДважды. Подождите немного, светодиодный индикатор выключится, указав, что вы ввели режим обучения.

• Шаг 2

Нажмите и отпустите одну кнопкуНаПульт дистанционного управленияСветодиодный индикатор на плате приемника включится, затем выключится, Указание кнопки было изучено.

• Шаг 3

Нажмите и отпустите другую кнопку На Пульт дистанционного управления , Смотрите, как светодиодный снова включается и выключается. Подождите 3 секунды, светодиодный индикатор снова включится, указывая, что система готова к использованию На странице сведений об изделиях доступно демонстрационное видео. * Если вы не понимаете четко. Пожалуйста, отправьте нам сообщение. Мы сделаем все возможное, чтобы обслуживать каждого из наших клиентов. Наслаждайтесь покупками! * Пожалуйста, обратите внимание
