Информация о продукте:

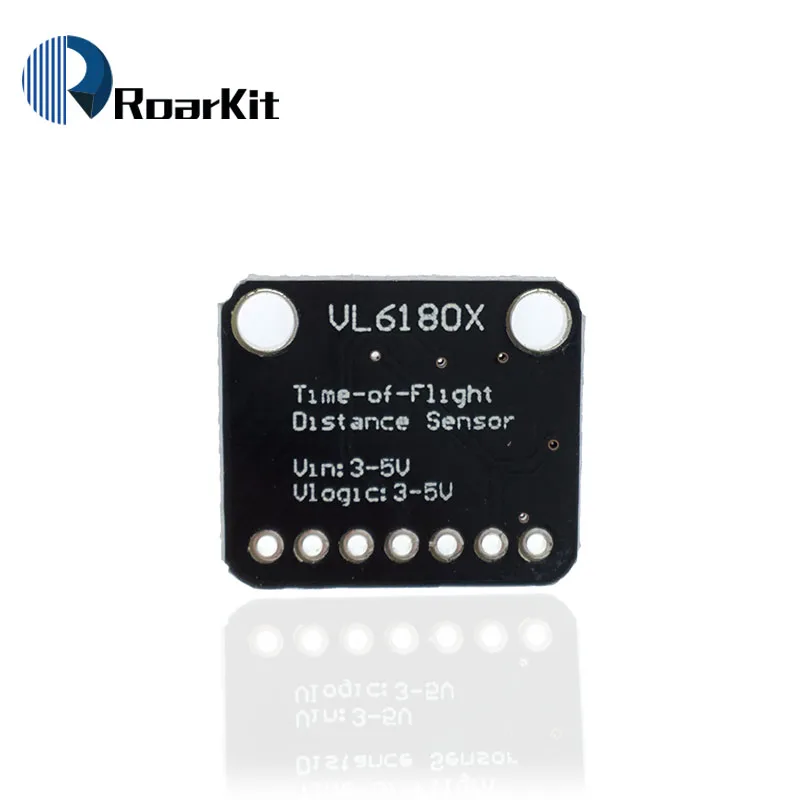

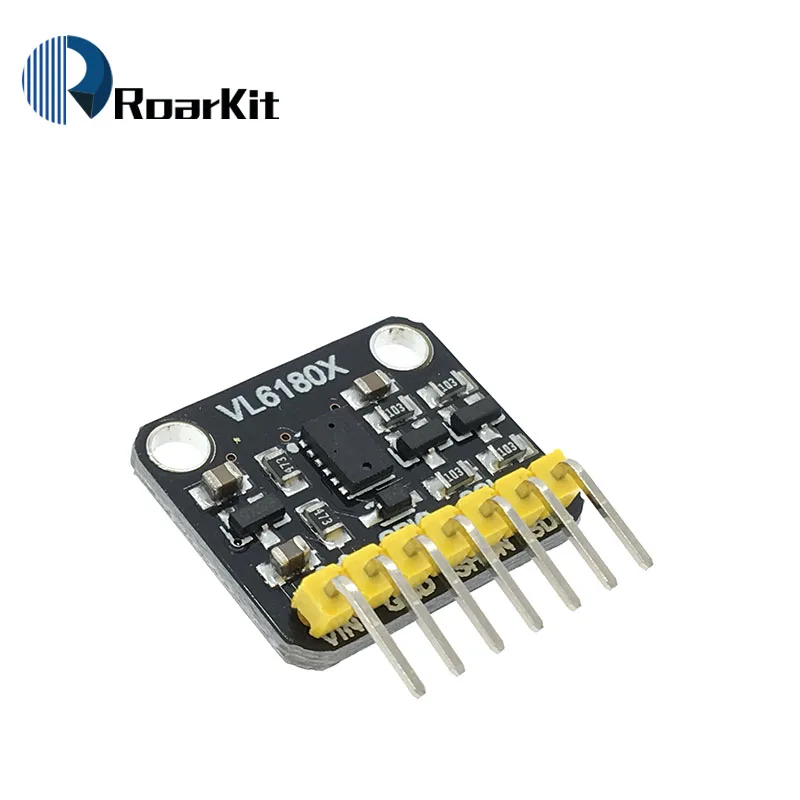

VL6180-датчик времени полета. Датчик содержит очень маленький лазерный источник и соответствующий датчик. VL6180X может обнаруживать «Время полета» или время, необходимое лазеру для восстановления датчика для расчета расстояния.

В отличие от большинства датчиков расстояния, которые полагаются на отраженный светильник интенсивности или угла отражения для определения расстояния, VL6180 Использует точные часы для измерения времени, которое требуется, чтобы светильник отскакивал от поверхности, так как используется очень узкий источник, который отличается от ультразвукового гидролокатора. В отличие от традиционных инфракрасных датчиков расстояния, вы не можете сказать, Близок ли объект, потому что нет линейной проблемы или «двойное изображение». Таким образом, VL6180X является более точным.

Модуль VL6180 рекомендуется обрабатывать расстояния от 5 мм до 100 мм. Из-за небольшого размера модуль датчика прост в использовании в любом Роботе или интерактивном проекте. Вы можете использовать его с любым блоком питания 3-5 в или логическим микроконтроллером.

Продукт Особенности

1. Интегрированный Интеллектуальный оптический модуль, который используется для определения расстояния, диапазона и других функций;

2. Быстрое и точное измерение расстояния. Измерьте абсолютный диапазон от 0 до 100 мм или более. Основываясь на независимых от объекта самоосвещающихся измерениях отражения луча, измерения более 100 мм могут быть использованы в некоторых чрезвычайно желательных целевых отражателей и средах, но не гарантированы;

3. I2C интерфейс для управления устройствами и данных, два программируемых GPIOs.

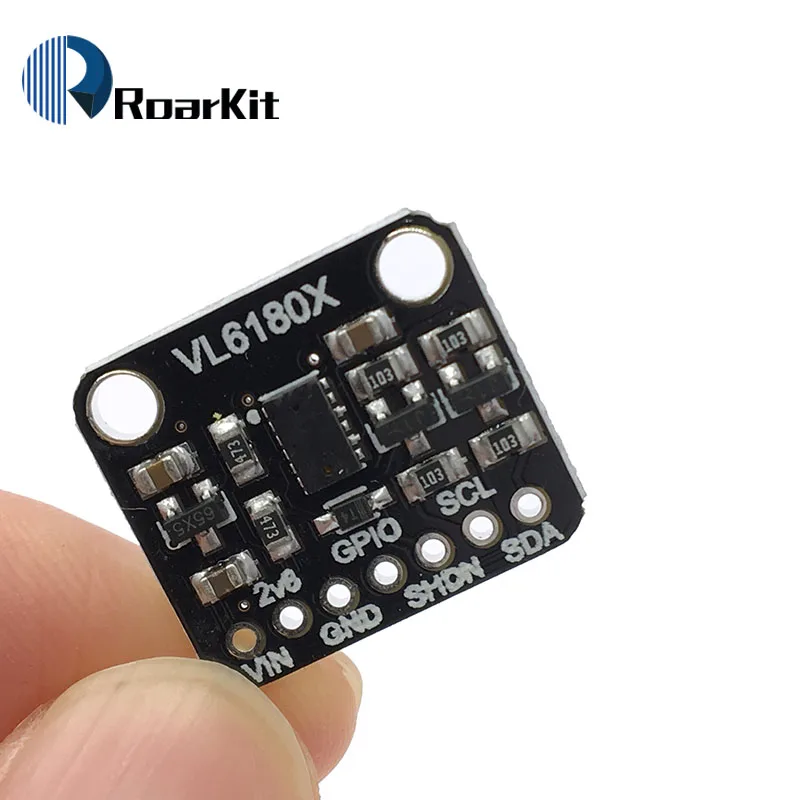

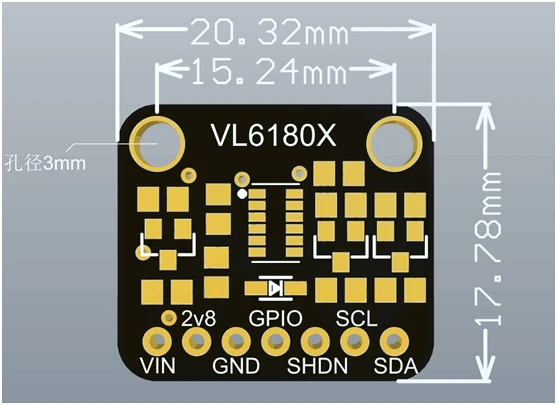

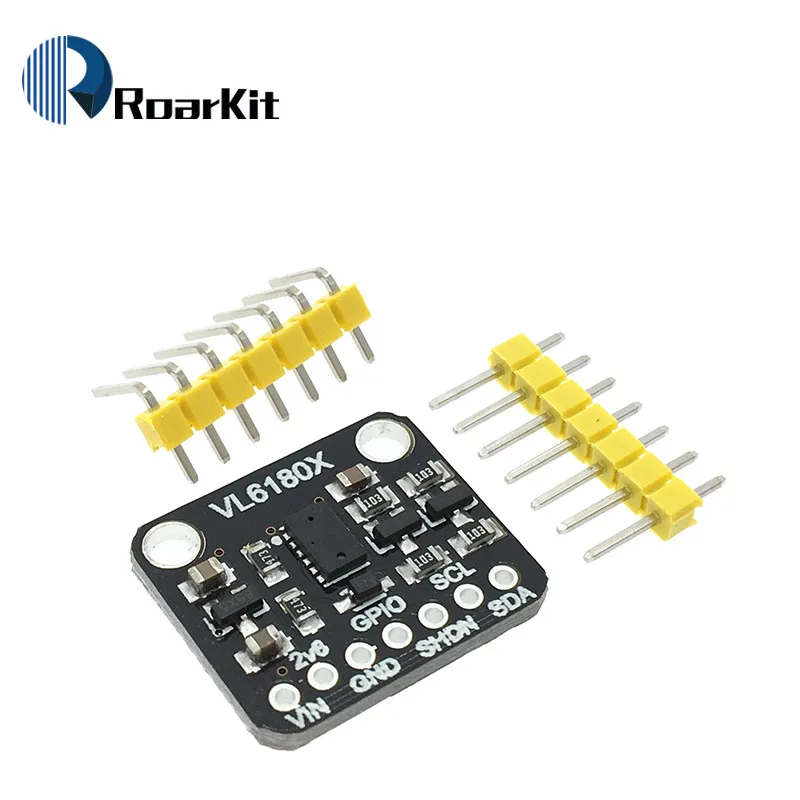

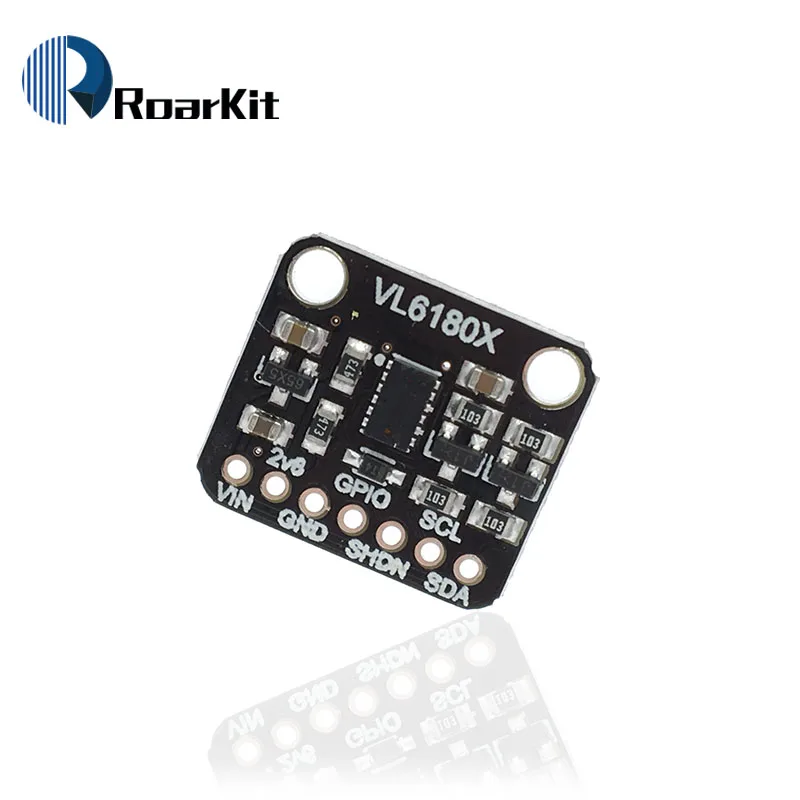

Распайка

Мощность Контакты:

• Вин-это штырь питания. Так как Чип использует 2,8 В постоянного тока, у нас есть в комплекте с регулятор напряжения на борту, что займет 3-5VDC и безопасно превратить его вниз. Для питания платы, дайте ей такую же мощность, как логический уровень вашего микроконтроллера-например, для 5 в микро, как Arduino, используйте 5 В
• 2v8-это 2,8 V выход из регулятор напряжения, вы можете захватить до 100mA от этого, если вам нравится
• GND-общая площадка для мощности и логики

I2C материнскую плату Контакты:

• SCL - I2C clock pin, подключите к микроконтроллеру I2C clock line.
• SDA - I2C pin данных, подключите к микроконтроллерам I2C линии передачи данных.

Управление Контакты:

• GPIO-это штырь, который используется датчиком, чтобы указать, что данные готовы. Это полезно при непрерывном зондировании. Обратите внимание, что на этом штифте нет смещение уровня, В этом случае вы не сможете читать 2,8 V-логического уровня напряжения на 5V микроконтроллером (мы могли бы на arduino UNO, включая, но не обещает). Наша библиотека не использует этот штифт, но для продвинутых пользователей, он есть!
• SHDN-штырь выключения для датчика. По умолчанию вытягивается высоко. Есть диод сдвига уровня, поэтому вы можете использовать логику 3-5 в на этом штифте. Когда штырь тянется низко, датчик переходит в режим выключения.

Тестирование продукта (на основе Arduino)

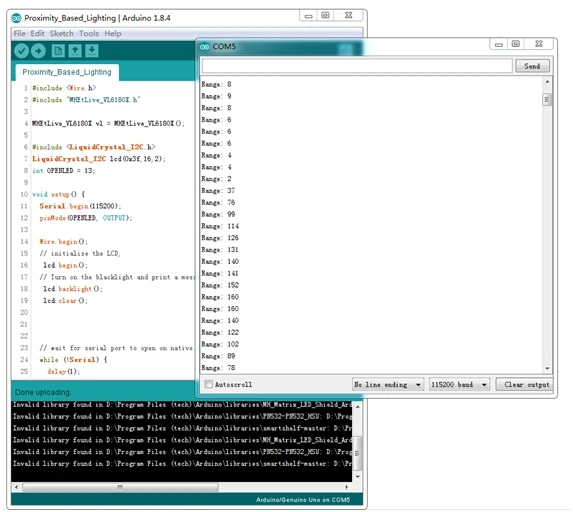

1. Значение расстояния испытания серийной печати:

Проводка:

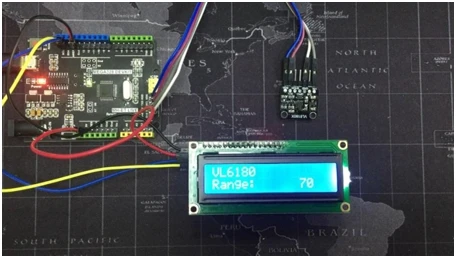

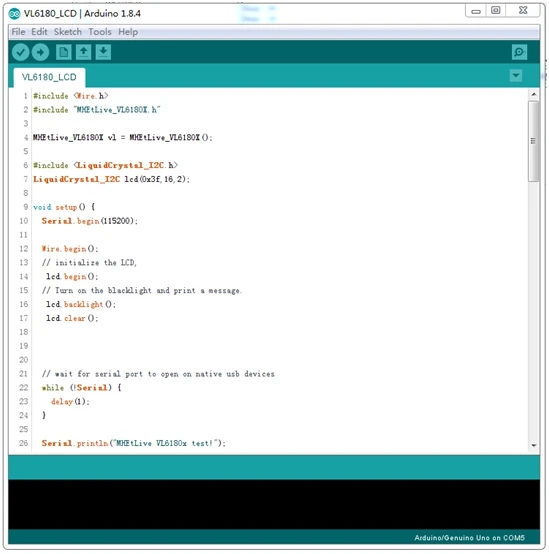

2. Демонстрация инструмента DIY

Проводка:
