Цена:11 271,37RUB
*Стоимость могла изменится

Количество:


Новое поступление

Двигатель с постоянным магнитом Φ35x17.5mm PM незамкнутый линейный шаговый двигатель

Двигатель с постоянным магнитом Φ35x17.5mm PM незамкнутый линейный шаговый двигатель

2 098,44 руб.
5 штук в партии 4 свинец Nema17 шаговый двигатель для 3D принтер 42 Шаговый Нема 17

5 штук в партии 4 свинец Nema17 шаговый двигатель для 3D принтер 42 Шаговый Нема 17

2 785,32 руб.
Дешевый ЧПУ! Длинный Драйвер шагового двигателя DM860A 80 в 256 А 4 шт.| |

Дешевый ЧПУ! Длинный Драйвер шагового двигателя DM860A 80 в 256 А 4 шт.| |

14 826,77 руб.
NEMA 23 шаговый двигатель 1 8 град 4 провода 01 Н. М 51 мм длина 2 а гибридный для

NEMA 23 шаговый двигатель 1 8 град 4 провода 01 Н. М 51 мм длина 2 а гибридный для

1 275,41 руб.
Шаговый/Серводвигатель/бесщеточный двигатель планетарного редуктора диаметр

Шаговый/Серводвигатель/бесщеточный двигатель планетарного редуктора диаметр

3 167,33 руб.
Leadshine 3 фазы шагового двигателя 573S09 L 573S15 + Драйвер 3DM580 для CO2 лазерный станок

Leadshine 3 фазы шагового двигателя 573S09 L 573S15 + Драйвер 3DM580 для CO2 лазерный станок

5 925,41 - 6 038,88 руб.
Nema17 (Национальная ассоциация владельцев электротехнических предприятий)

Nema17 (Национальная ассоциация владельцев электротехнических предприятий)

646,78 - 2 692,27 руб.
1 шт. линейный слайдер с винтовым двигателем 35 типов двухфазный четырехпроводной

1 шт. линейный слайдер с винтовым двигателем 35 типов двухфазный четырехпроводной

1 232,29 руб.

Характеристики

Бесплатная доставка по Европе! 1 осевой шаговый двигатель Nema34 965OZ IN 5.6A 4 провода

История изменения цены

*Текущая стоимость 11 271,37 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Aug-18-2025 14314.11 руб. 14600.75 руб. 14457 руб.
Jul-18-2025 11609.25 руб. 11841.58 руб. 11725 руб.
Jun-18-2025 14089.82 руб. 14371.99 руб. 14230 руб.
May-18-2025 13976.21 руб. 14256.62 руб. 14116 руб.
Apr-18-2025 11158.77 руб. 11381.47 руб. 11269.5 руб.
Mar-18-2025 13751.33 руб. 14026.65 руб. 13888.5 руб.
Feb-18-2025 13638.49 руб. 13911.19 руб. 13774.5 руб.
Jan-18-2025 13525.29 руб. 13796.77 руб. 13660.5 руб.

Описание товара

Бесплатная доставка по Европе! 1 осевой шаговый двигатель Nema34 965OZ IN 5.6A 4 проводаБесплатная доставка по Европе! 1 осевой шаговый двигатель Nema34 965OZ IN 5.6A 4 проводаБесплатная доставка по Европе! 1 осевой шаговый двигатель Nema34 965OZ IN 5.6A 4 проводаБесплатная доставка по Европе! 1 осевой шаговый двигатель Nema34 965OZ IN 5.6A 4 проводаБесплатная доставка по Европе! 1 осевой шаговый двигатель Nema34 965OZ IN 5.6A 4 проводаБесплатная доставка по Европе! 1 осевой шаговый двигатель Nema34 965OZ IN 5.6A 4 провода

HTB1_1tEMXXXXXaDXVXXq6xXFXXXr



YellОтличные новости от Longsmotor! Доставка со склада Германии в страны Европейского союза!Никаких налогов с таможни, никаких повреждений, лучшее обслуживание, пожалуйста, не стесняйтесь!Бесплатная доставка по DHL!

Данный товар включает в себя:

1. 1 шт. шаговый двигатель 34HS9456, 5.6A, 965 oz.in, 4 провода, биполярный

2. 1 шт. Драйвер шагового двигателя, 7.8A ,256 Micsteps, замена M860

3. 1 шт. источник питания 350 Вт-60 в

4. 1 секционная плата

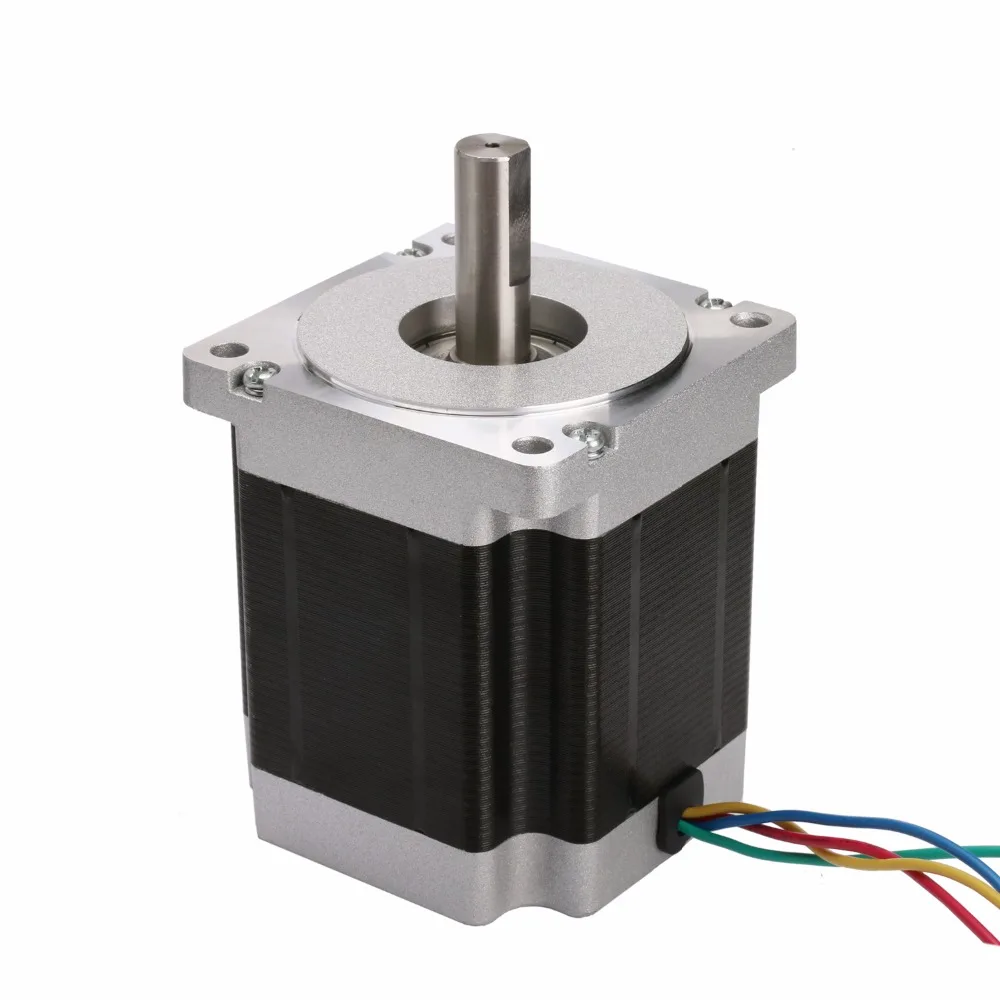

1. Nema 34 шаговый двигатель:

94562. Драйвер шагового двигателя DM860A

DM860A-это двухфазный гибридный шаговый двигатель, напряжение привода которого составляет от 24VDC до 80VDC. Он предназначен для использования с 2-фазовый гибридный шаговый двигатель всех видов с 57 мм до 110 мм наружный диаметр и менее 8.0A фазный ток. Эта схема, которую он принимает, аналогична цепи сервоуправления, которая позволяет двигателю работать плавно почти без шума и вибрации. Крутящий момент, когда DM860A работает при высокой скорости, также значительно выше, чем у другого двухфазного драйвера, более того, точность позиционирования также выше. Он широко используется в средних и больших устройствах с числовым управлением, таких как изогнутая машина, машина с ЧПУ и компьютерная вышивальная машина, упаковочные машины и так далее.Особенности:L высокая производительность, низкая ценаL средний ток управления, 2-фазный синусоидальной нагрузочная способность по токуL Напряжение питания от 24VDC до 80VDCL опто-изолированный сигнал I/OL Защита от перенапряжения, перенапряжения, перегрева, фазового короткого замыканияL 14 каналов деление и автоматическое снижение холостого токаL 8 каналов выходной фазовый токL автономный входной терминал командыL крутящий момент двигателя связан со скоростью, но не связан с шагом/революциейL высокая скорость запускаL высокий крутящий момент при высокой скоростиЭлектрические характеристики:
Вход напряжения24-80VDC
Вход ток<6A
Выход ток2.8A ~ 7.8A
РасходПотребление: 80 Вт; Внутреннее страхование: 10A
ТемператураРабочая температура-10 ~ 45 ℃;Температура чулок-40 ℃ ~ 70 ℃
ВлажностьНет конденсата, нет капель воды
ГазЗащита от горючих газов и проводящей пыли
Вес500 г
Назначение и описание контактов:1) конфигурации соединительных штифтов
Pin ФункцияДетали
PUL +,PUL-Импульсный сигнал, PUL +-это положительный конец импульсного вводаPUL-это отрицательный конец импульсного ввода
DIR +,DIR-Сигнал DIR: DIR +-это положительный конец входного контакта направленияDIR-это отрицательный конец входного штифта направления
ENBL +Включение сигнала: ENBL + является положительным концом входного контакта направления. Этот сигнал используется для включения/отключения драйвера. Высокий уровень для включения драйвера и низкий уровень для отключения драйвера.
ENBL-ENBL-это отрицательный конец входного штифта направления. Обычно остается неподключенным (включен)
2) схема подключения контактов:Сигналы управления ПК могут быть активны в высоком и низком электрическом уровне. Когда высокий Электрический уровень активен,Все отрицательные сигналы управления будут соединены вместе с GND. Когда низкий уровень электричества активен, всеКонтроль положительных сигналов будет соединен вместе с общественным портом. Теперь Приведите два примера (открытый коллекторИ PNP), пожалуйста, проверьте их:Рис. 1. Схема входного порта (соединение Yang)ПК Откройте выходной разъемРис. 2 схема входного порта (подключение Инь)ПК PNP выходПримечание: Когда VCC = 5 В, R = 0Когда VCC = 12V, R = 1K, >1/8WКогда VCC = 24V, R = 2K,>1/8WR должен подключаться в части контрольного сигнала.3. Выбор функций (используя выводы корпуса DIP для достижения этой функции)1) разрешение микрошага устанавливается SW 5,6,7,8 DIP-переключателя, как показано в следующей таблице:
SW5НаOFFНаOFFНаOFFНаOFFНаOFFНаOFFНаOFF
SW6НаНаOFFOFFНаНаOFFOFFНаНаOFFOFFНаНа
SW7НаНаНаНаOFFOFFOFFOFFНаНаНаНаOFFOFF
SW8НаНаНаНаНаНаНаНаOFFOFFOFFOFFOFFOFF
PULSE/REV400800160032006400128002560051200100020005000100002500050000
2) Настройка постоянного токаSW4 используется для этой цели. Выключение означает, что Стандартный ток должен быть половиной выбранного динамическогоТок и значение ON означает, что режим ожидания будет таким же, как выбранный динамический ток.3) Настройка выходного тока:Первые три бит (SW 1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите настройкуБлиже всего к требуемому току вашего двигателя
Выходной ток (A)
SW1SW2SW3ПиковыйRMS
НаНаНа2,802,00
OFFНаНа3,502,50
НаOFFНа4,203,00
OFFOFFНа4,903,50
НаНаOFF5,704,00
OFFНаOFF6,404,60
НаOFFOFF7,005,00
OFFOFFOFF7,805,60
4) функция полупотока:Функция полупотока заключается в том, что после 200 мс импульса не происходит, выходной ток драйвера автоматическиУменьшен до 40% номинального выходного тока, который используется для предотвращения нагрева двигателя.3. Питание:Мощность 350 Вт, выходное напряжение 60 В постоянного тока.

  • QQ20141009161849.jpg


4. Секционная плата:
  • Встроенный разъем DB25.
  • DB25 выходной штырь: P1,P2,P3,P4,P5,P6,P7,P8,P9,P14,P16,P17.
  • DB25 входной штырь: P10,P11,P12,P13,P15.
  • DB25 GND Pin: P18-P25.
  • Источник питания: + 5 В постоянного тока.
  • Встроенный оптический соединитель c-класса.
  • Высокое качество с технологией поверхностного монтажа.
Схема подключения:3DM860A   Более того, мы ищем дистрибьюторов по всему миру, если вы заинтересованы в нашей программе, пожалуйста, свяжитесь с нами! Давайте расти вместе!
