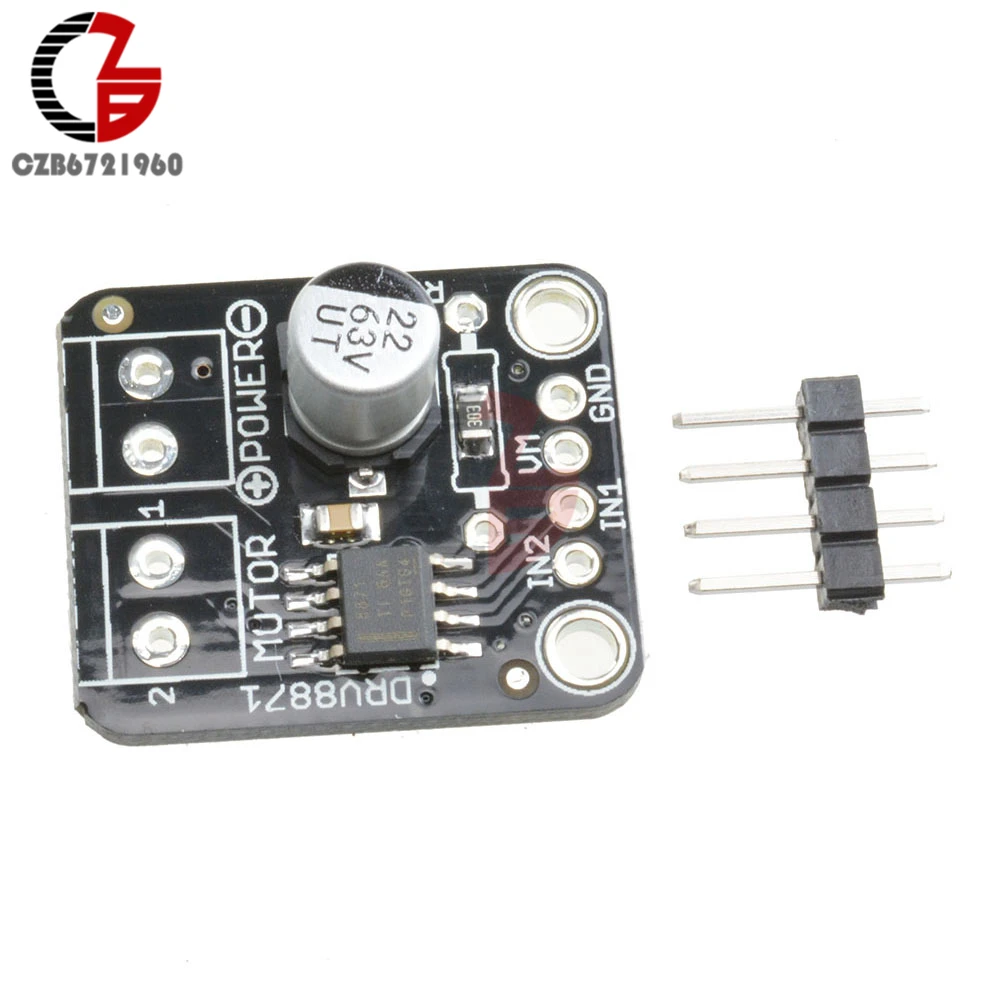

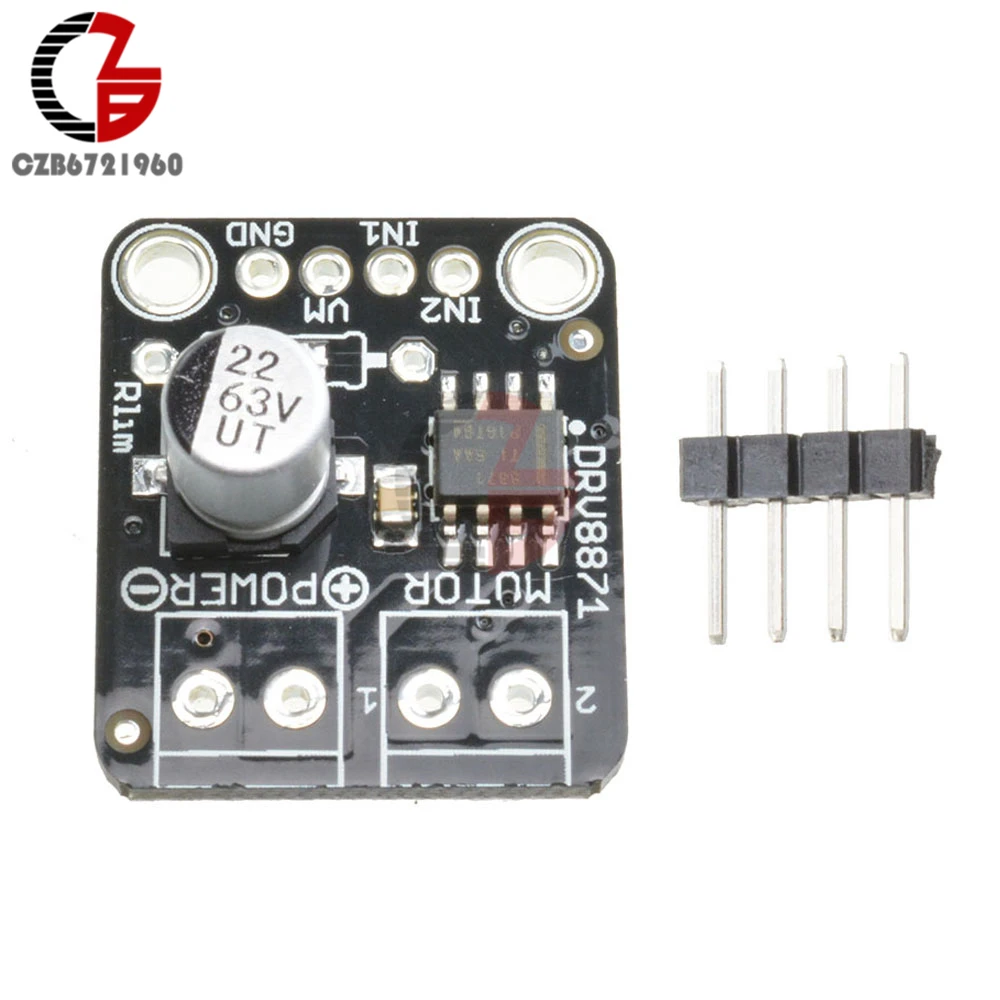

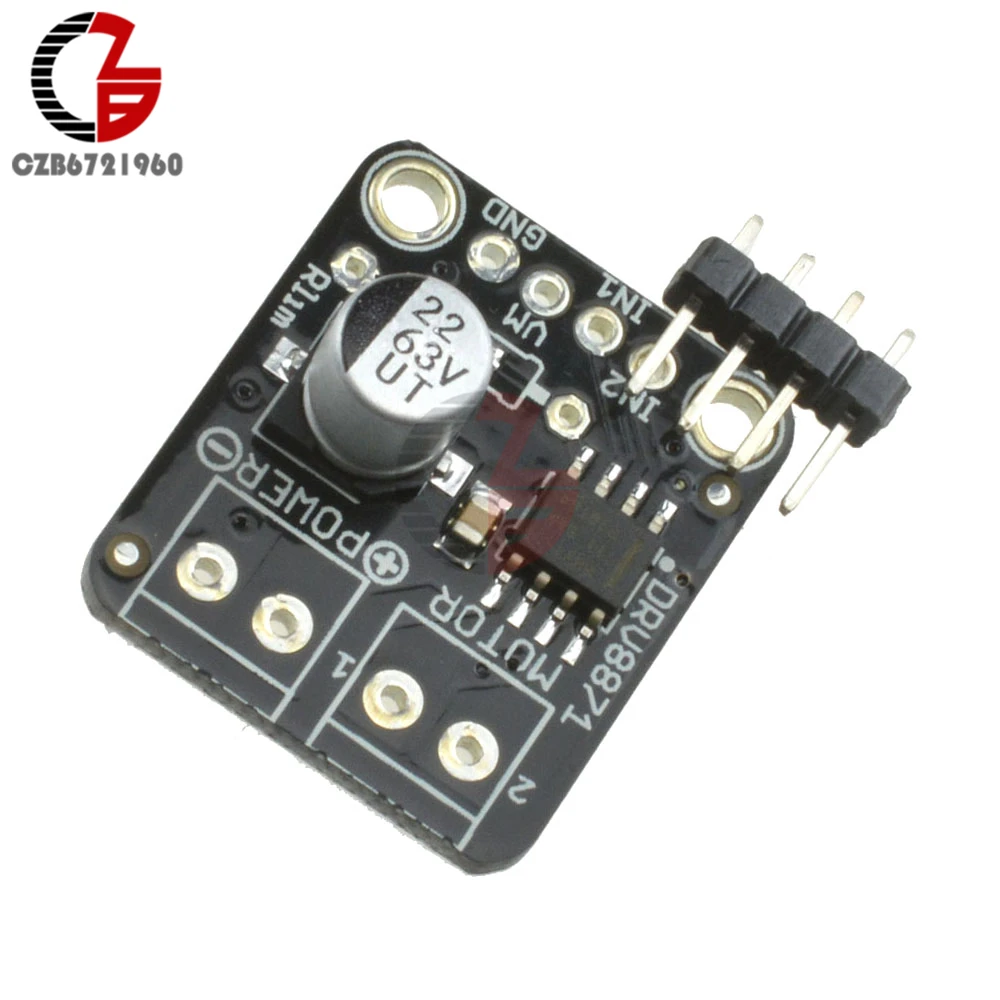

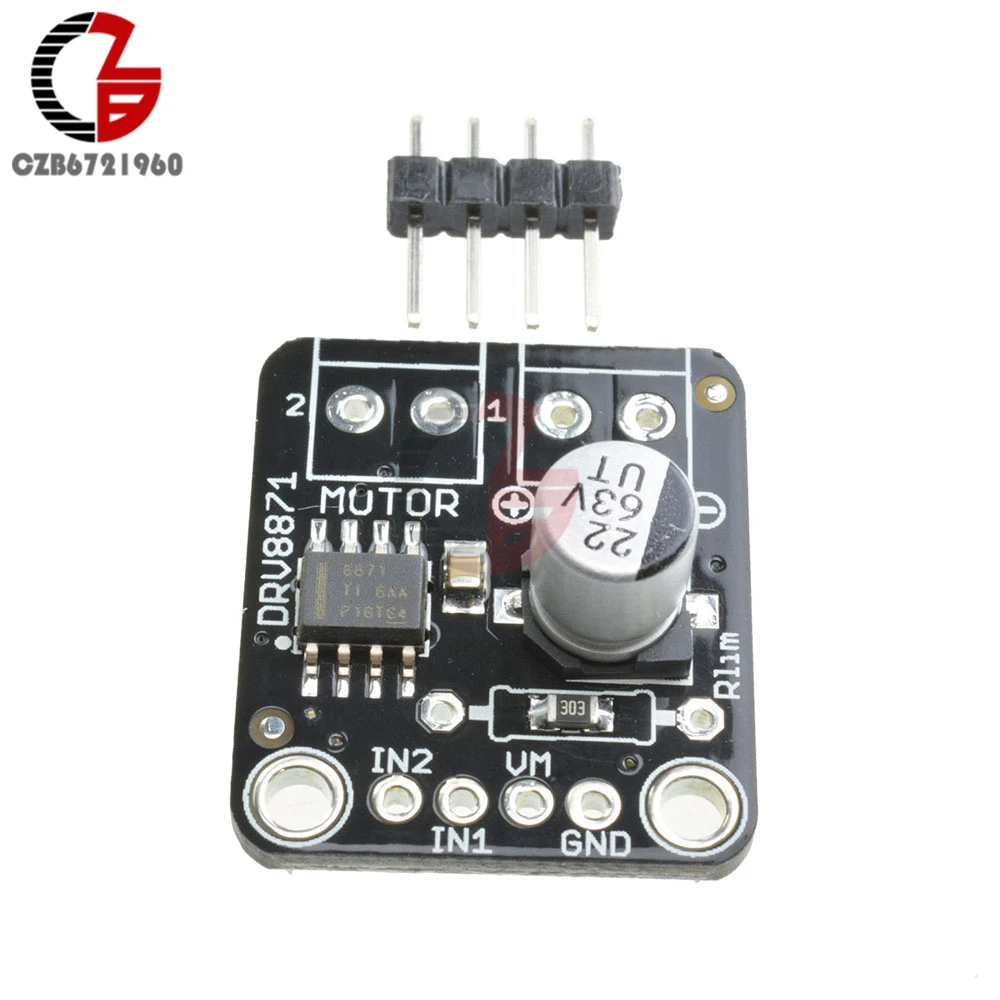

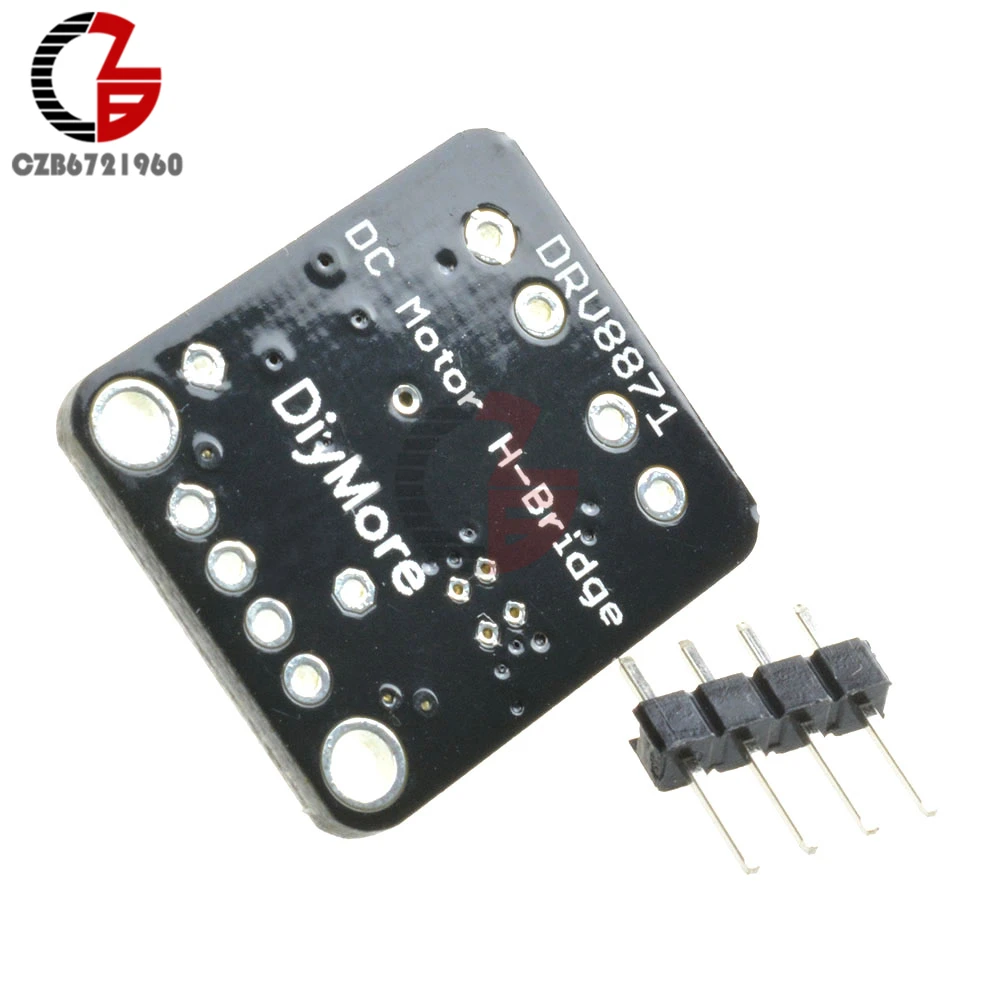

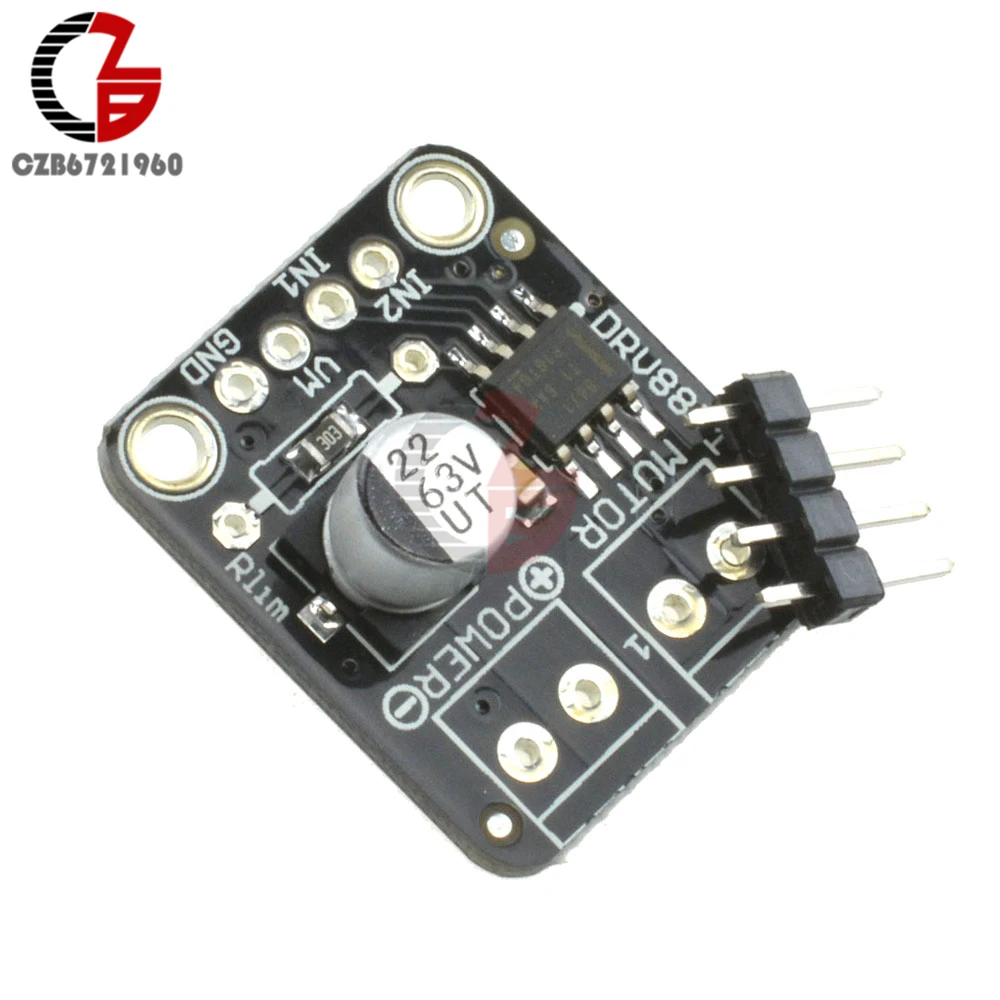

3.6A DRV8871 ШИМ H-Bridge матовый модуль драйвера двигателя постоянного тока 6 5-45 в

3.6A DRV8871 ШИМ H-Bridge матовый модуль драйвера двигателя постоянного тока 6,5-45 в Пониженное напряжение перегрузки по току тепловой защиты для принтера Arduino

Особенности:

H-Bridge мотор-драйвер
-Приводит один двигатель постоянного тока, одна обмотка
Шаговый двигатель или другие нагрузки
) Широкий 6,5-V постоянного тока до 45-V операционной Напряжение
) 565-mΩ типичный RDS(on) (HS + LS)
) 3,6-пиковый ток
) Интерфейс управления PWM
) Регулирование тока без чувствительного резистора
) Режим сна с низким энергопотреблением
) Небольшая посылка
-8-Pin разъяснительную работу по вопросам HSOP с PowerPAD
-4,9 × 6 мм
) Интегрированные функции защиты
-Блокировка низкого напряжения VM (UVLO)
-Защита от перегрузки по току (OCP)
-Тепловое выключение (TSD)
-Автоматическое восстановление неисправностей

Применение:

) Принтеры
) Приборы
) Промышленное оборудование
) Другие мехатронные приложения

Описание:

DRV8871 устройство является двигателем с щеткой постоянного тока для принтеров, приборов, промышленного оборудования и других небольших машин. Два Логические входы контролировать Hbridge драйвер, который состоит из четырех N-канальные МОП-транзисторы, которые могут контролировать моторы двух направлениях со скоростью до 3,6-пиковое значение тока. Входы могут быть модулированы по ширине импульса (PWM) для управления скоростью двигателя, используя выбор режимов затухания тока. Установка обоих входов low входит в режим сна с низким энергопотреблением.
Устройство DRV8871 имеет передовую схему регулирования currenentrugation, которая не использует аналоговый резистор напряжения или внешний резистор. Это новое решение использует стандартный недорогой, низкомощный резистор для установки порога тока. Способность ограничивать ток до известного уровня может значительно снизить требования к мощности системы и массовую емкость, необходимую для поддержания стабильного напряжения, особенно для запуска двигателя и условий остановок.
Устройство полностью защищено от неисправностей и коротких замыканий, в том числе от низкого напряжения (UVLO), перегрузки по току (OCP) и перегрева (TSD). Когда состояние неисправности удаляется, устройство автоматически возобновляет нормальную работу.
