ЖК комбинированный измеритель напряжения тока монитор мониторинга DC120V 100A 200A 300A

ЖК комбинированный измеритель напряжения тока монитор мониторинга DC120V 100A 200A 300A

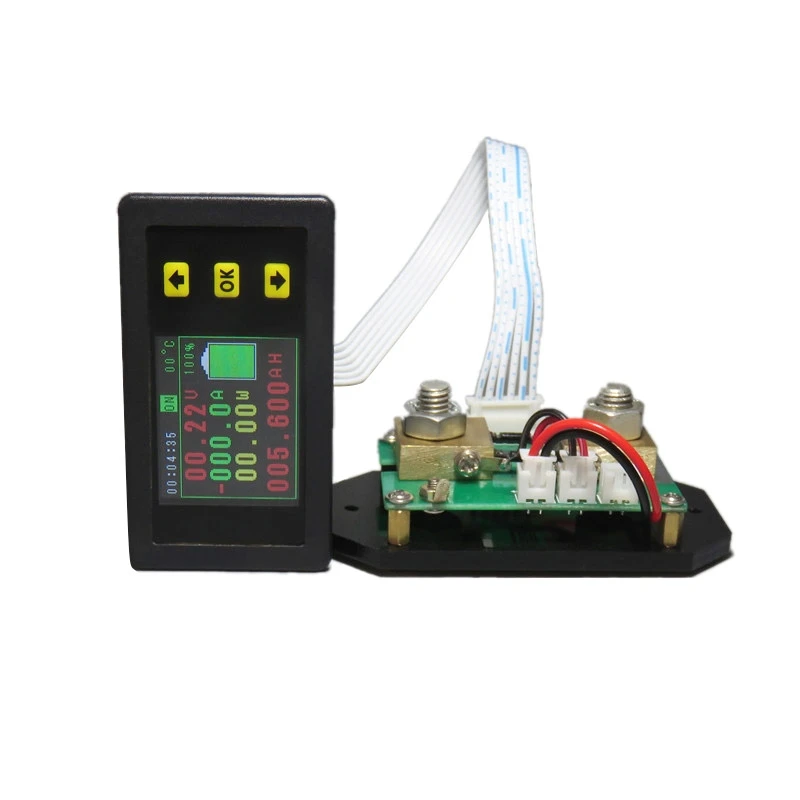

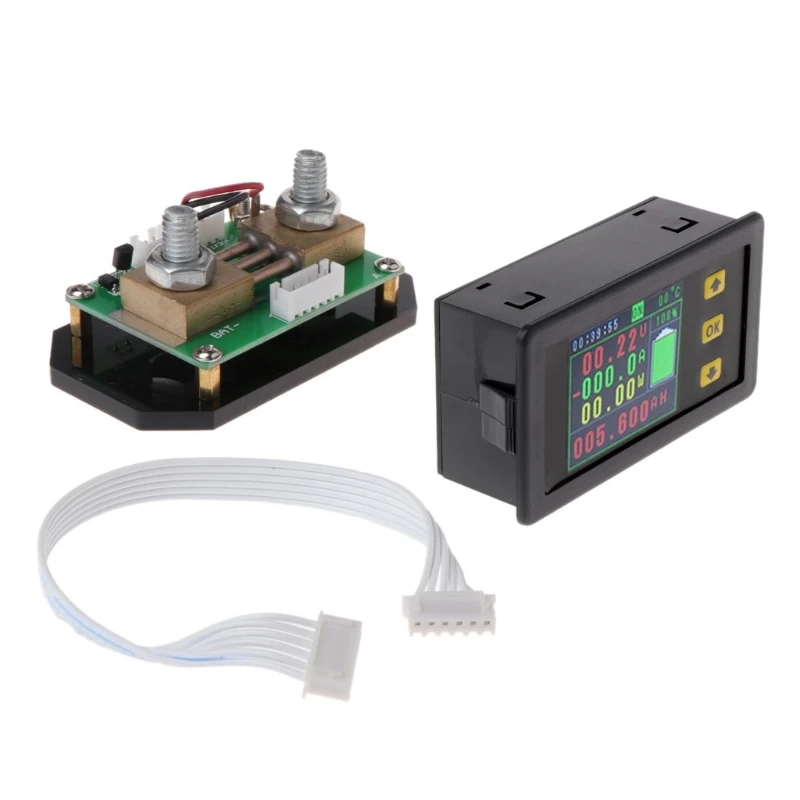

• 100% новый и высокое качество Описание: VA7510S является основным многофункциональным инструментом, может отображать напряжение, ток, мощность, емкость, энергию, время работы и другие физические параметры в реальном времени, перенапряжение, под напряжением, Защита от перегрузки по току может быть обеспечена через резервные релейные интерфейсы. И может иметь разный метраж, использует 1,8-дюймовый цветной ЖК-дисплей разных мониторов цвет товара, отображение данных более подробное и четкое, легко отследить. Этот счетчик идеально подходит для приложений, которые требуют мониторинга выходного напряжения и тока, а также зарядки и разрядки батарей.
• Особенности: Двунаправленное Обнаружение тока, для обнаружения заряда и разрядки пользователи могут легко обнаруживать двунаправленные свойства тока, нет необходимости менять направление соединения. Функция памяти отключения питания, после выключения питания, количество AH и WH перед выключением питания может быть запоминается, удобно для наблюдения и измерения. Функция очистки данных времени и Ач, не влияет на следующее измерение. Процент Ач может быть установлен без влияния на измерение прямого разряда. Напряжение, ток, AH, WH, время, мощность, одновременно отображается, полный и четкий информационный дисплей. С функцией выходного отключения, гибким включением или выключением выхода. С перенапряжением, перетоком и другими расширенными функциями защиты. Он может быть откалиброван онлайн, что позволяет клиентам быстро исправить ошибку. В жидкокристаллическом дисплее можно закрыть при необходимости, уменьшить потребление энергии. Примечание: Если вам нужно Электронное руководство, пожалуйста, свяжитесь с нами. Спецификация: Входное напряжение: 6 В ~ 75 в (самостоятельное измерение) 0 ~ 120 В (диапазон измерения напряжения при внешнем питании) Напряжение измерения: 0,01 V ~ 120V Диапазон измерения входного тока: 0 ~ 100A/ 0 ~ 200A/ 0 ~ 300A/ 0 ~ 500A Электрический ток: 0.1A ~ 100A/ 0.1A ~ 200A/ 0.1A ~ 300A/ 0.1A ~ 500A Диапазон измерения емкости: 0.001AH ~ 65000.00AH Диапазон измерения энергии: 0.00KWH ~ 99999.9WH Диапазон внешнего напряжения: 6-60 в Диагональ экрана: 1,8-дюймовый цветной ЖК-дисплей дисплей Примечание: Перевод ед. измерения: 1 см = 10 мм = 0,39 дюймов Пожалуйста, учитывайте погрешность в 0-1 см из-за ручного измерения, пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку. Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо! Посылка включает в себя: 1 комбо-метр

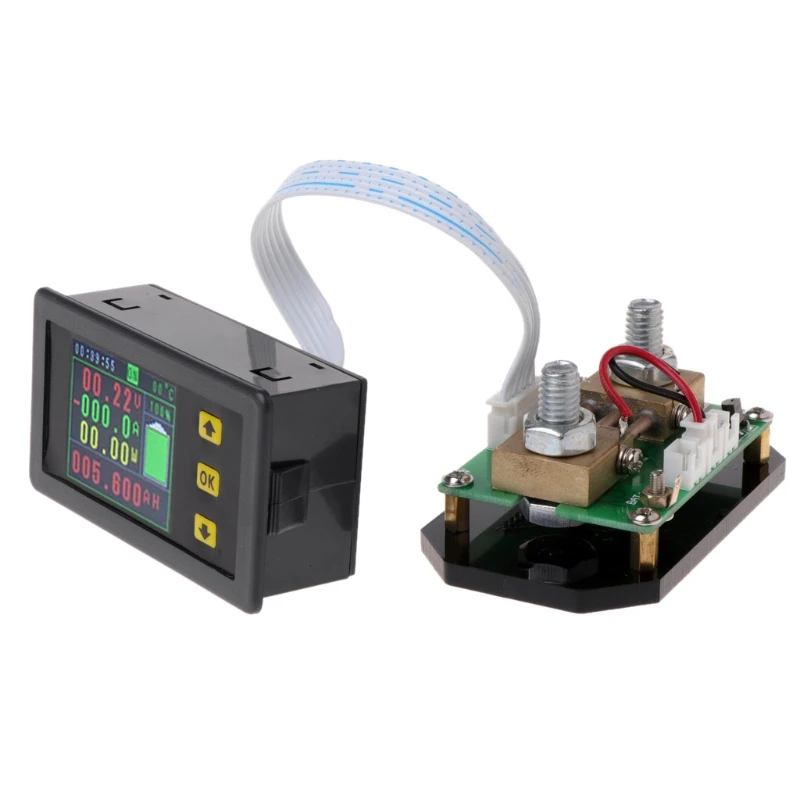

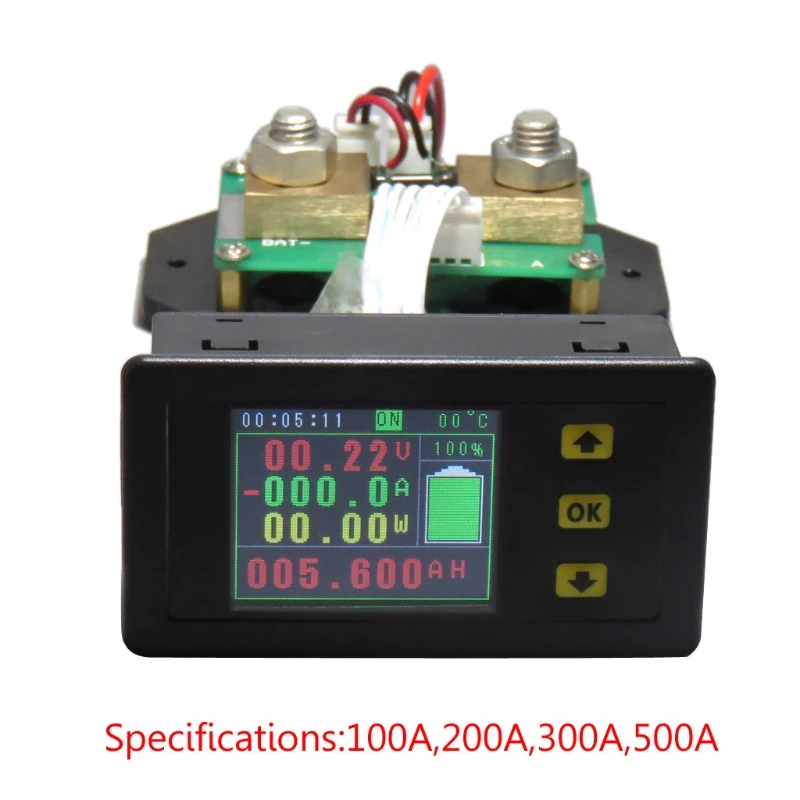

1 измеренное значение напряжения
2 измеренное значение тока
3 измеренное значение мощности
4. Накопленная емкость или энергетическая ценность
5 батареи оставшаяся емкость прогресс бар
6 процентов оставшейся емкости аккумулятора
7 измеренная температура (по умолчанию с функцией измерения температуры)
8 дисплеев состояния вывода
9 общее время работы
10 пустых

Инструкции

1. AH, WH дисплей переключатель, нажмите, чтобы переключиться, чтобы отобразить номер WH, нажмите, чтобы переключиться, чтобы отобразить номер AH.
2. Нажмите OK, чтобы войти в интерфейс настройки параметров системы, затем нажмите OK, чтобы переключить Тип параметра настройки. В набор параметров входят летучая мышь, БПЦ, ОПП, ОВП, LVP, NCP, OCP, OTP, ADS, TTL, CLR, DTE. , Нажмите, чтобы изменить параметры, после установки параметров нажмите OK, чтобы выйти из интерфейса настройки параметров.

В-третьих, введение функции

1, настройка значения емкости аккумулятора «летучая мышь», этот параметр предназначен для установки измеренной батареи общей емкости.
2, процент оставшейся емкости аккумулятора «БПЦ», может быть установлен в соответствии со значением оставшегося аккумулятора Ач

4, «OVP» Установите значение защиты от перенапряжения, если значение OVP установлено, когда фактическое измеренное значение напряжения больше установленного значения, это подтолкнет перенапряжение, И отключите реле (автономное).
5, «LVP» Установите значение защиты от перенапряжения, если вы установите значение LVP, когда фактическое измеренное значение напряжения меньше установленного значения, это подтолкнет Низковольтное напряжение, И отключите реле (автономное).
6, «NCP» Установите значение защиты от перенапряжения, если значение NCP установлено, когда фактическое измерение значения зарядного тока меньше установленного значения, это вызовет перегрузку по току и отключит реле (самонастраиваемый).
7, "OCP" Установите значение защиты от перенапряжения, если значение OCP установлено, когда фактическое измерение значения тока разряда меньше установленного значения, это вызовет перегрузку по току и отключит реле (самонастраиваемый).
8, "OTP" Установите значение защиты от перегрева, если значение OTP установлено, когда фактическое измеренное значение температуры больше установленного значения, это подтолкнет температуру, И отключает реле (самонастраиваемый,По умолчанию безФункция измерения температуры).
9, «ADS» настройки Адреса связи. В многомашинной связи многомашинная связь достигается путем установки кода адреса.
10, "TTL" инструмент по умолчанию реле выходной мощности, нормально открытый или нормально закрытый.
11, функция «CLR» без нагрузки, четкая функция, если фактический ток без нагрузки равен нулю

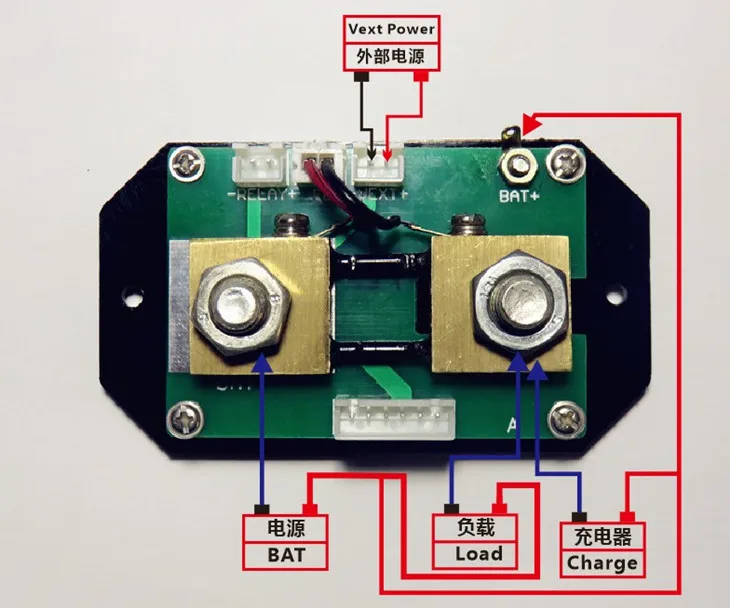

Режим подключения

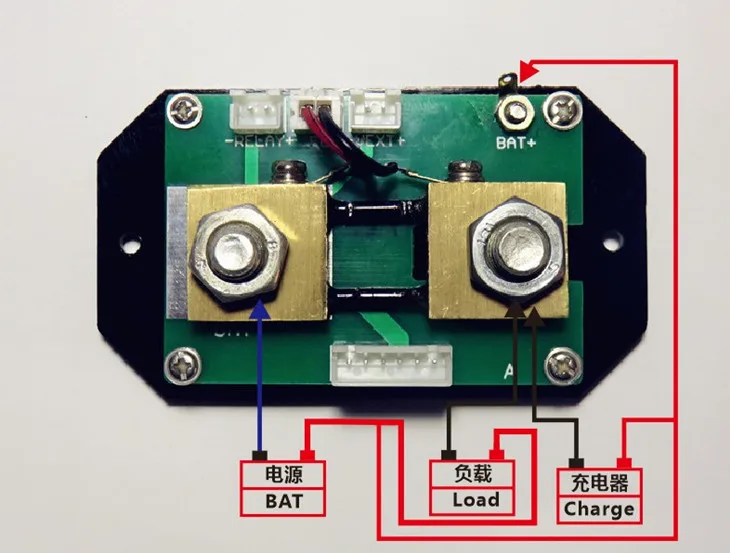

1) Своя схема электропитания

Примечание: Если диапазон напряжения тестируемого аккумулятора (источник питания) находится между (6-75 в) во время нормальной работы, он может использовать свой собственный режим электропитания. Сначала Настройте перемычку интерфейса выбора источника питания на «2 Вт», а затем подключите его. Положительный полюс батареи (источник питания) подключен к порту измерения напряжения «летучая мышь +» и отрицательному полюсу батареи (источник питания) соединен с шунтирующей «летучей мышью». Положительные и отрицательные полюсы источника питания не должны быть неправильно подключены или обращены вспять. Подключите положительный полюс аккумулятора (источник питания) к положительному полюсу нагрузки и Подключите отрицательный полюс батареи (источник питания) К отрицательному полюсу нагрузки через другой конец шунта; Положительный полюс зарядного устройства соединен с положительным полюсом аккумулятора, а отрицательный полюс зарядного устройства проходит через шунт. Один конец подключен к батарее (источник питания).

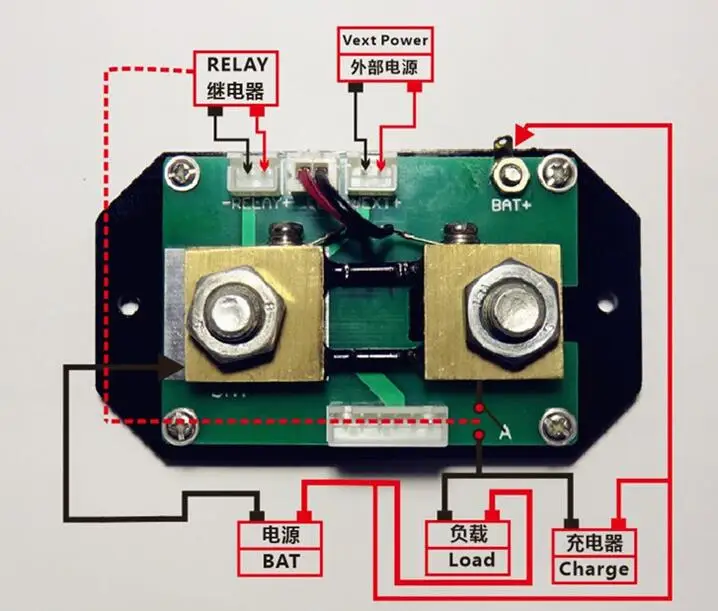

(2) схема внешнего источника питания

Примечание: Если диапазон напряжения тестируемого аккумулятора (источник питания) во время нормальной работы не между (6-75 в), можно использовать режим подключения внешнего источника питания. Диапазон напряжения внешнего источника питания (6-75) В. В первую очередь используется Соединительная Крышка для интерфейса выбора источника питания. Настройте на «3 Вт», затем подключите положительный терминал аккумулятора (источник питания) к порту измерения напряжения «летучая мышь +» во время подключения, подключите отрицательный полюс батареи (источник питания) к шунту «летучая мышь», И положительные и отрицательные полюсы источника питания не должны быть подключены. Неправильный или обратный. Подключите положительный полюс аккумулятора (источник питания) к положительному полюсу нагрузки и Подключите отрицательный полюс батареи (источник питания) К отрицательному полюсу нагрузки через другой конец шунта; Положительный полюс зарядного устройства соединен с положительным полюсом аккумулятора, а отрицательный полюс зарядного устройства проходит через шунт. Один конец подключен к отрицательному полюсу фазы батареи (источника питания).

3) инструкции по электропроводке

Примечание: Рабочая мощность реле обеспечивается внешним источником питания. Если реле подключено, должен быть предоставлен внешний источник питания с таким же рабочим напряжением, как и реле, и статус источника питания инструмента настраивается на состояние «3 Вт». Подключите порт управления реле к интерфейсу контроллера, А затем Подключите отрицательный Полюс источника питания к положению «летучая мышь» шунта через нормально открытый или нормально закрытый порт реле, И проводка других частей не изменится.
