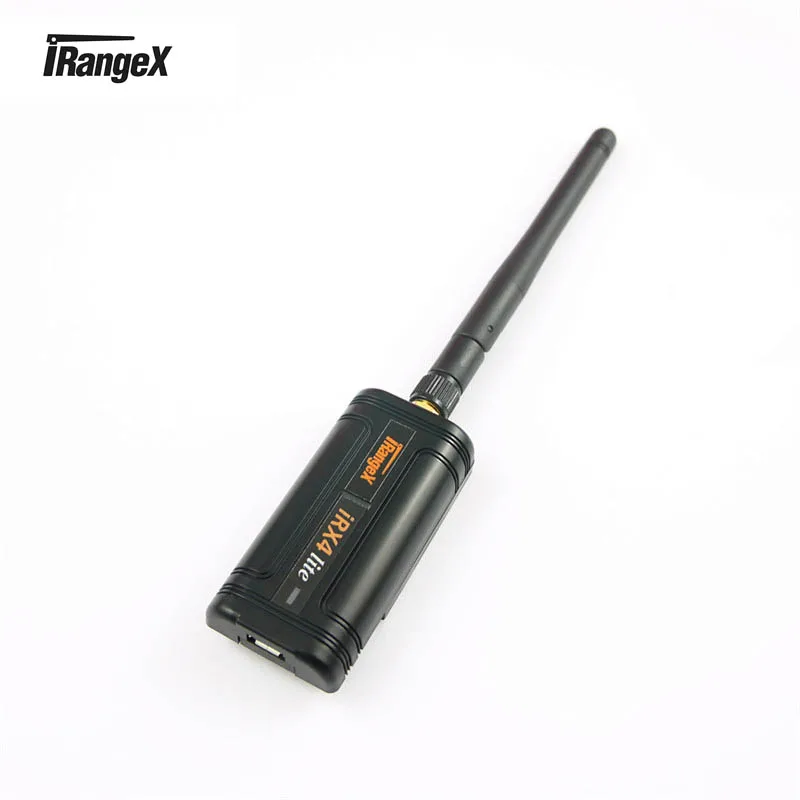

Многопротокольный TX модуль IRangeX IRX4 LITE CC2500 NRF24L01 + A7105 CYRF6936 4 в 1 для передатчика

Многопротокольный TX модуль IRangeX IRX4 LITE CC2500 NRF24L01 + A7105 CYRF6936 4 в 1 для передатчика

Спецификация:
Бренд: IRangeX
Рабочее напряжение: 5-9 в
Рабочий ток: <= 180 мА
Рабочая частота: диапазон 2,4G ISM
Мощность RF: + 22 дБм
MCU: STM32F103CBT6(128K ROM, 20K RAM)
Вес: 32 г

Обзор:

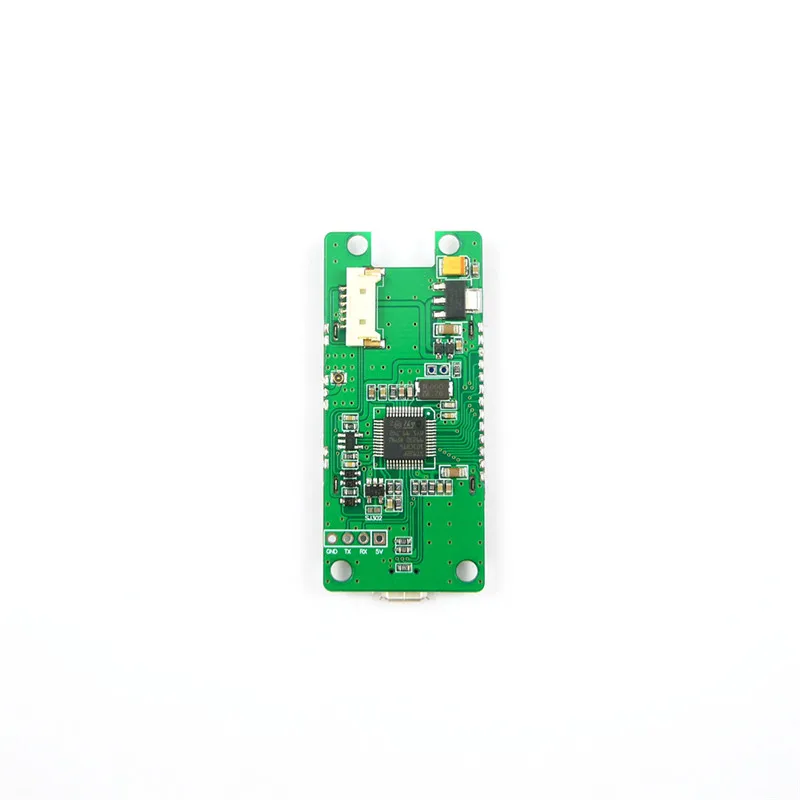

Этот модуль TX 4 в 1 подходит для FRSKY X-Lite. Он объединяет четыре радиочастотных чипа (CC2500,NRF24L01 +,A7105,CYRF6936) в одну печатную плату, он поддерживает различные протоколы дистанционного управления, такие как Futaba S-FHSS, Walkera DEVO, Spectrum DS M2, DS MX, Flysky, Frsky, WLToys, Hubsan, Hisky, Esky, Assan и т. д. вы можете контролировать гибкость своей модели с ним, и вы получите гораздо отличный опыт с вашим любимым передатчиком.
Этот модуль совместим с многомодульным проектом на github. В его основе-микроконтроллер STM32. Все доступные протоколы включены в последовательный режим. В этом режиме используется последовательный протокол для связи с Вашим передатчиком. Последовательный протокол не требует каких-либо модификаций оборудования, но следует обновить прошивку на вашем передатчике до последней. Затем выбор и привязка протокола модели выполняется из меню настроек модели на вашем передатчике. Для телеметрических передатчиков интеграция телеметрии выполняется без проблем с прошивкой передатчика.

Способ применения:
1. Перейдите на веб-сайт выше, Обновите свой передатчик с помощью соответствующей прошивки.

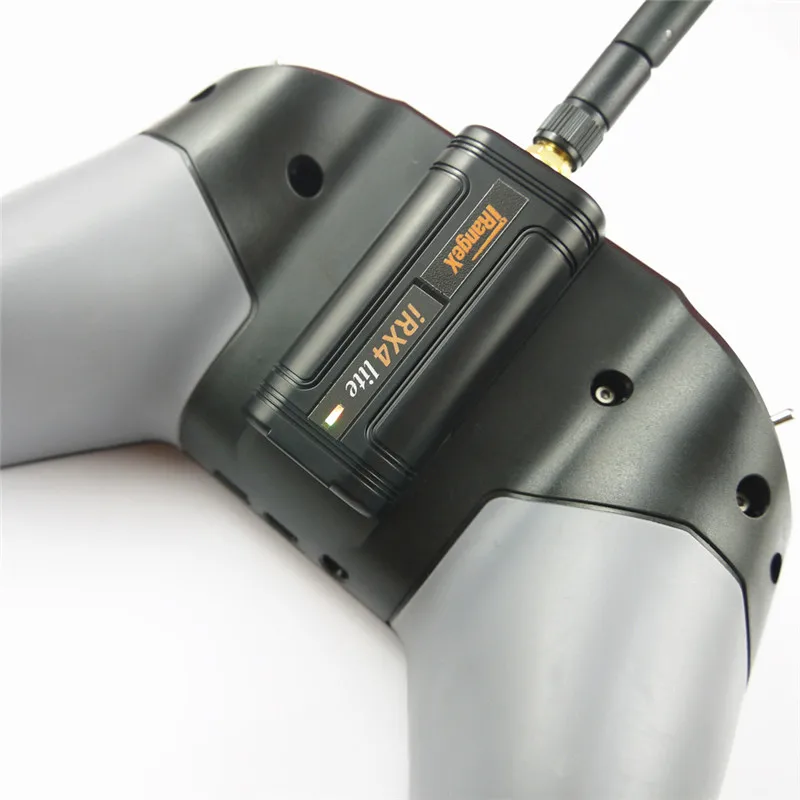

2. Плотно завинтите антенну модуля, а затем установите модуль TX в модульный отсек вашего передатчика.
3. Включите ваш передатчик, войдите в меню настроек модели, включите внешний РЧ и выберите режим «мульти», затем вы увидите кнопку «Привязка и протокол» в меню, И тогда вы можете выбрать правильный протокол для вашей модели и привязать его сейчас.

Светодиодный Дов:

Примечание.
1. При обновлении прошивки OpenTX с помощью сопутствующего программного обеспечения обязательно проверяйте опцию «многомодульный».
2. В последовательном режиме для протоколов FRSKY и S-FHSS может потребоваться правильно задать значение Fine или Option (в меню настроек модели на вашем TX), чтобы привязать к вашей модели. Значение может варьироваться, так как это частично зависит от вашей модели.

Доступные протоколы (неполные и расширяющиеся)

Включить последовательный режим,Нажмите здесь

Руководство по эксплуатации модуля IRX4 lite,Нажмите здесь

Посылка входит:
1 x модуль IRX4 LITE TX
