Высокая точность Планетарная коробка передач Nema 23 шаговый двигатель редуктор



Сохраните в закладки:

Цена:5 865,58RUB
*Стоимость могла изменится

Количество:


Новое поступление

Характеристики

Высокая точность Планетарная коробка передач Nema 23 шаговый двигатель редуктор

История изменения цены

*Текущая стоимость 5 865,58 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Aug-16-2025 7449.26 руб. 7598.35 руб. 7523.5 руб.
Jul-16-2025 6041.78 руб. 6162.74 руб. 6101.5 руб.
Jun-16-2025 7331.87 руб. 7478.9 руб. 7404.5 руб.
May-16-2025 7273.26 руб. 7418.25 руб. 7345.5 руб.
Apr-16-2025 5806.11 руб. 5922.2 руб. 5864 руб.
Mar-16-2025 7155.79 руб. 7298.82 руб. 7226.5 руб.
Feb-16-2025 7097.1 руб. 7239.27 руб. 7168 руб.
Jan-16-2025 7038.41 руб. 7179.63 руб. 7108.5 руб.

Описание товара

Высокая точность Планетарная коробка передач Nema 23 шаговый двигатель редукторВысокая точность Планетарная коробка передач Nema 23 шаговый двигатель редукторВысокая точность Планетарная коробка передач Nema 23 шаговый двигатель редукторВысокая точность Планетарная коробка передач Nema 23 шаговый двигатель редуктор

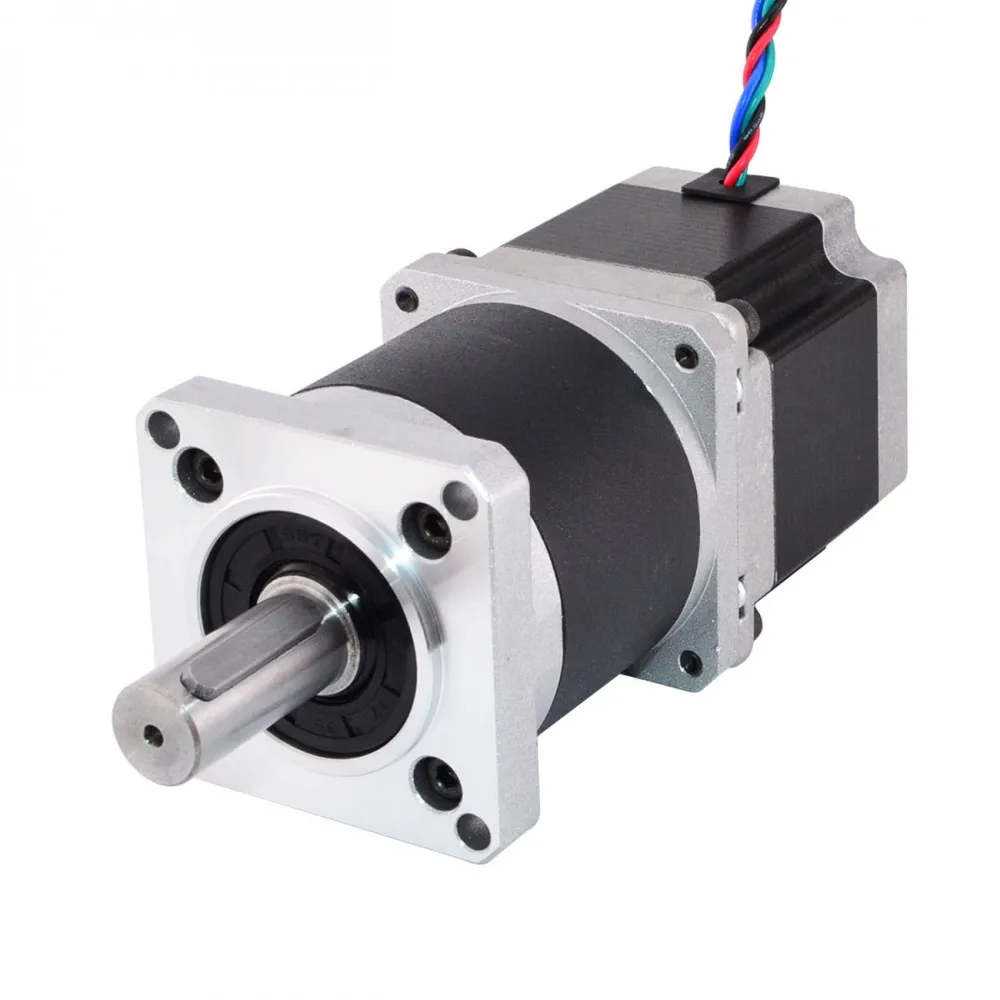

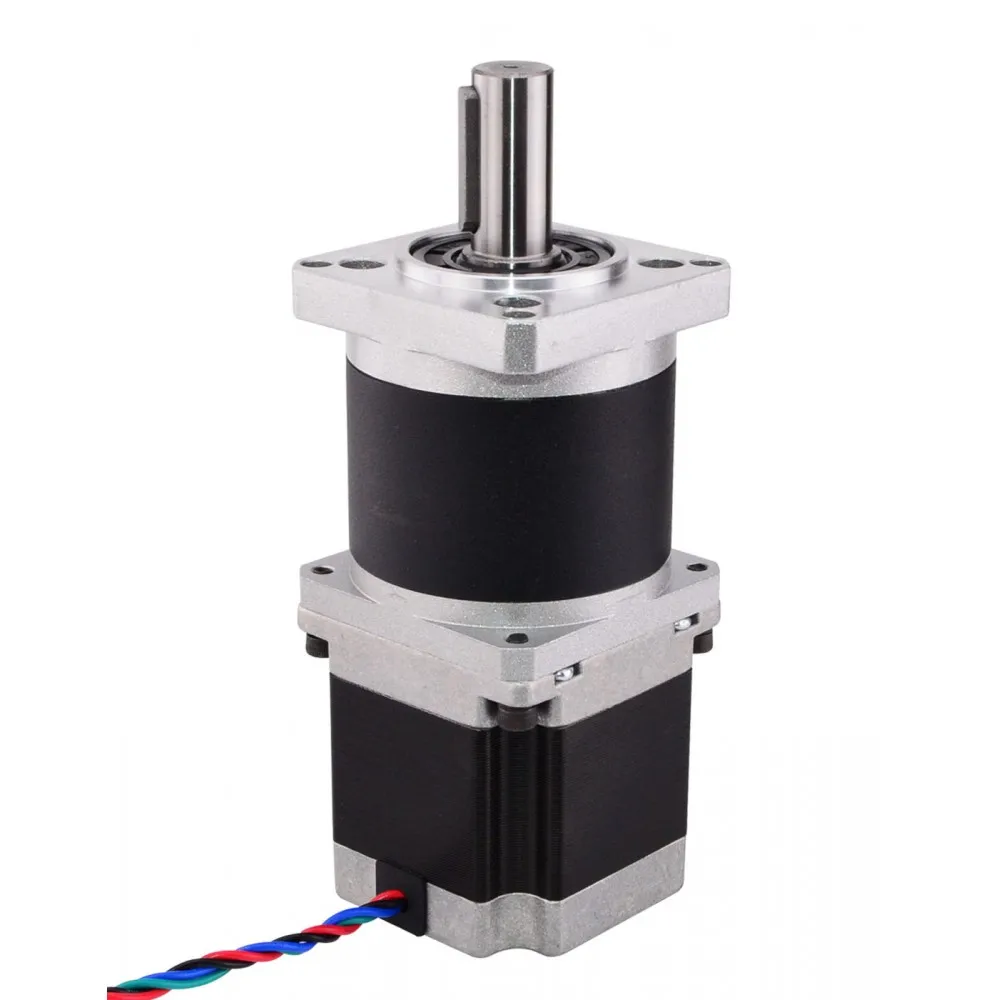

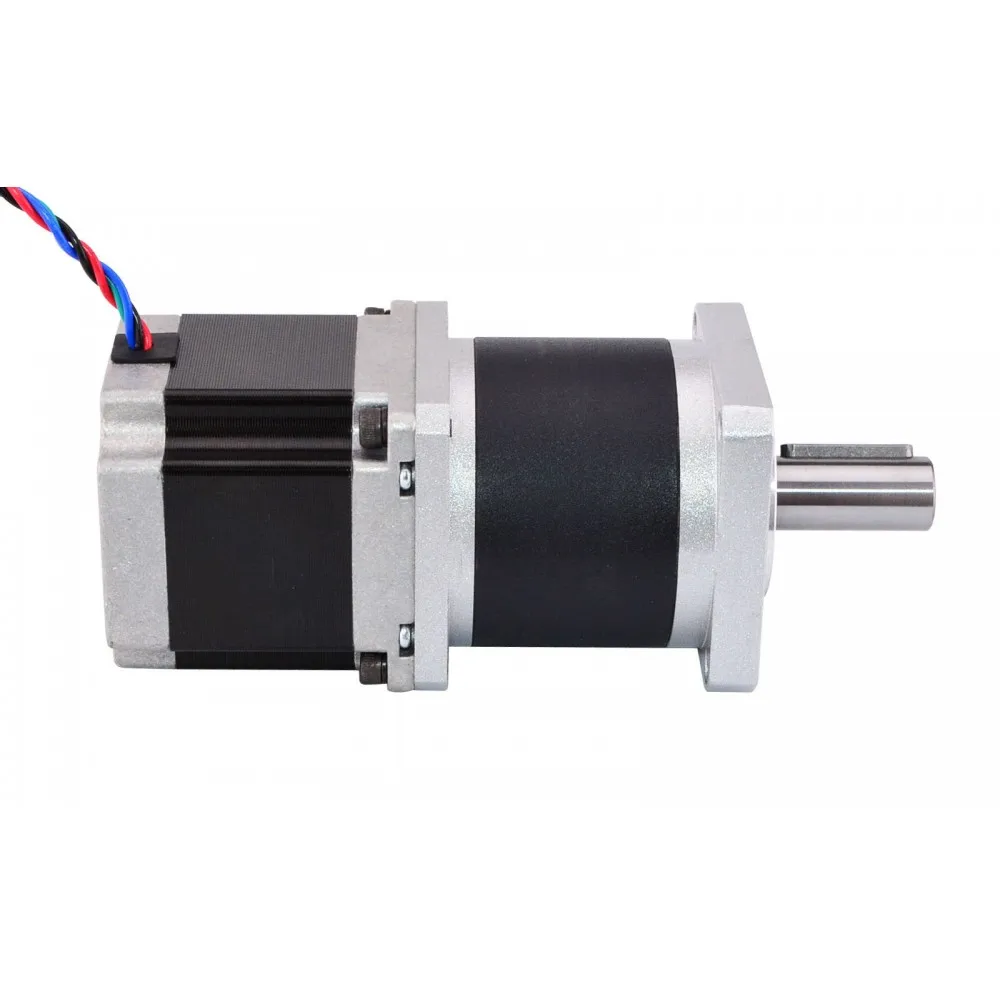

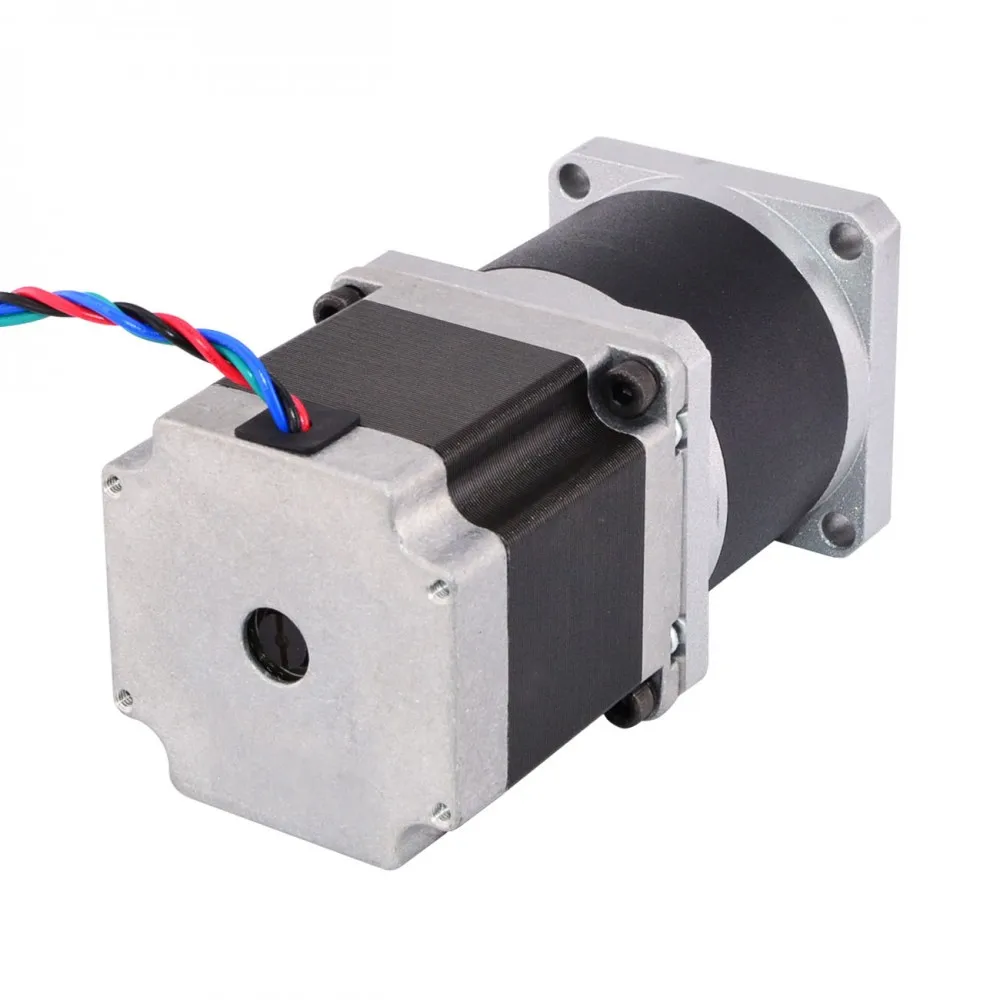

Этот шаговый двигатель Nema 23 с корпусом 55 мм и номинальным током 2,8а, интегрирован с планетарной коробкой передач 54 мм с передаточным числом 10:1. Это хорошее решение для приложений, которые имеют специальное пространство, но нуждаются в низкой скорости и/или высоком крутящем моменте.

Электрическая спецификация

Номер детали производителя: 23HS22-2804S-HG10 Тип двигателя: биполярный шаговый Угол шага: 0,18 градусов Удерживающий крутящий момент без коробки передач: 103Ncm (146 oz. in) Номинальный ток/фаза: 2,8а Фазовое сопротивление: 0,9 Ом Напряжение: 2,5 В Индуктивность: 2.8mH ± 20% (1 кГц)

Характеристики коробки передач

  • Тип коробки передач: планетарный
  • Передаточное отношение: 10: 1
  • Эффективность: 95%
  • Люфт без нагрузки: <= 15 arcmin
  • Максимальный допустимый крутящий момент: 6 нм (849,7 унций)
  • Допустимый крутящий момент: 12 нм (1699 унций)
  • Макс. Радиальная нагрузка: 400N
  • Температура окружающей среды:-10-90 ℃
  • Класс изоляции: B
  • Шум: <= 50 дБ
  • Срок службы: 20000 ч

Физические характеристики

  • Размер оправы: 57x57 мм
  • Длина мотора: 55 мм
  • Длина коробки передач: 54 мм
  • Диаметр вала: Φ14 мм
  • Длина вала: 34 мм
  • Длина ключа: 25 мм
  • Количество проводов: 4
  • Длина свинца: 320 мм
  • Вес: 1500 г

Подключение

4wire



 23HS22-2804S-HG10











23HS22-2804S-HG10-2
