• 100% новый и высокое качество

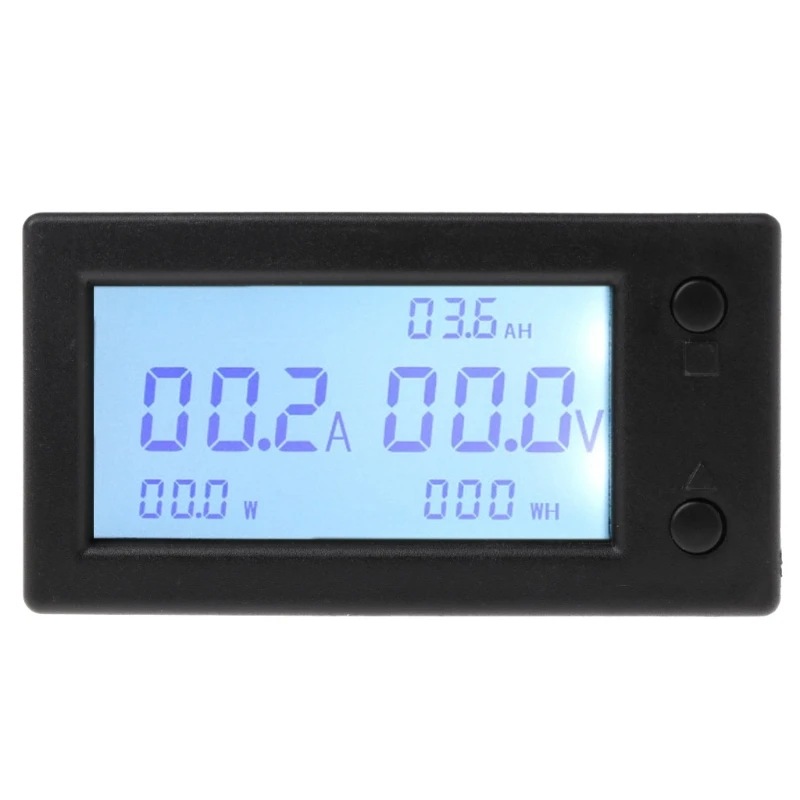

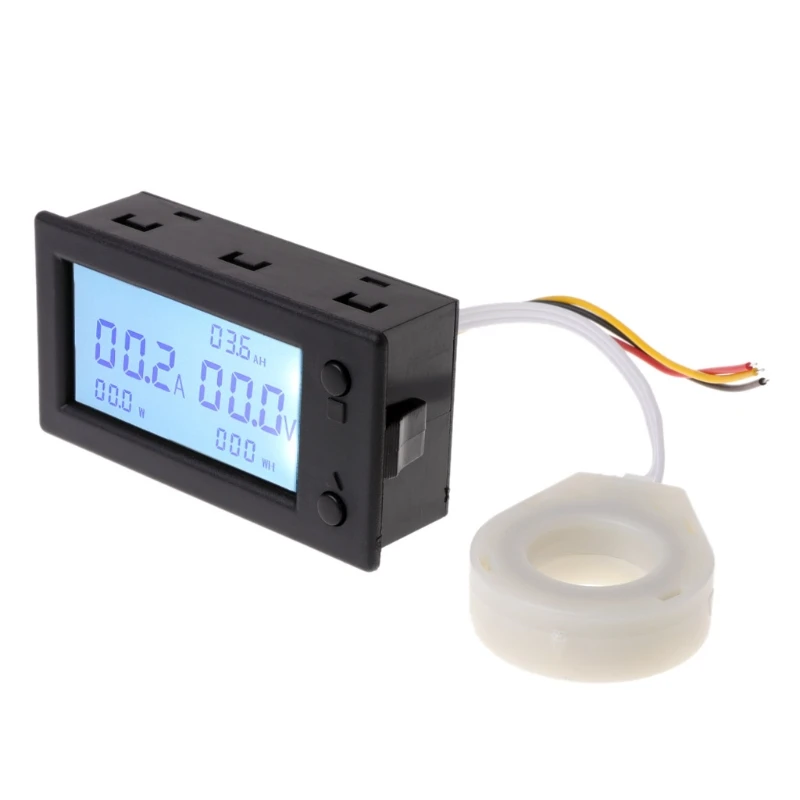

• Это основной многофункциональный инструмент, который может отображать различные физические параметры, такие как напряжение, ток, мощность, емкость, энергия и время работы в реальном времени. Защита от перенапряжения, пониженного напряжения, перегрузки по току может быть достигнуто через защищены реле интерфейса .. и может иметь разный метраж, использует 1,8-дюймовый цветной ЖК-дисплей в качестве дисплея, отображение более подробных данных, четкий и легко отследить. Этот счетчик идеально подходит для приложений, требующих мониторинга выходного и текущего напряжения, а также таких приложений, как зарядка и разрядка батарей.
• Двунаправленное Обнаружение тока позволяет пользователю, который обнаруживает нагрузку и разряжает, обнаруживать двунаправленный ток без изменения направления проводки.
• Функция отключения памяти, способная запоминать количество AH и WH до выключения питания после выключения, что удобно для наблюдения и измерения.
• С функциональными кнопками выключения, гибким открыванием или остановкой выхода.
• С защитой от перенапряжения, перегрузки по току.
• При необходимости вы можете выключить ЖК-дисплей, уменьшить мощность продукта.

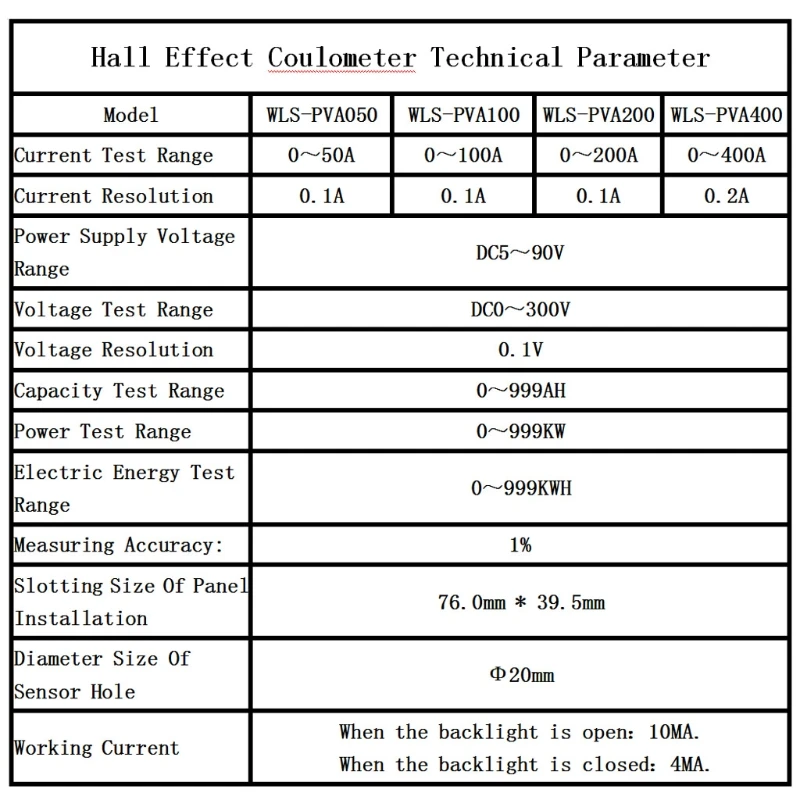

• Входное напряжение: 6 В ~ 75 в (самостоятельное измерение)

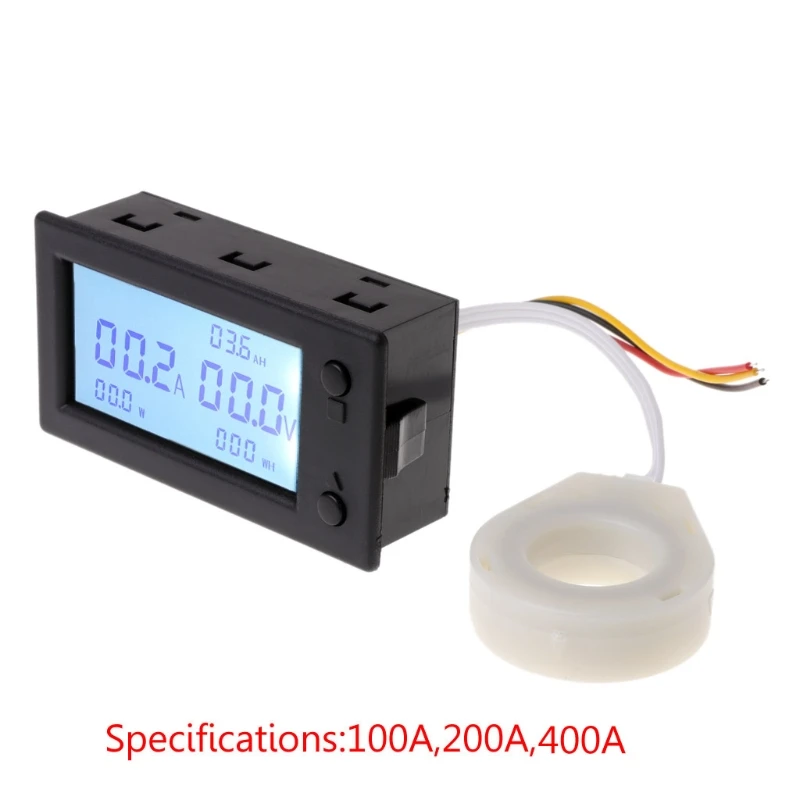

• Диапазон тестов тока: 0 ~ 100A/ 0 ~ 200A/ 0 ~ 400A
• Текущее Разрешение: 0.1A/ 0.1A/ 0.2A
• Диапазон напряжения источника питания: DC5 ~ 90 в
• Диапазон измерения напряжения: DC0 ~ 300 в
• Напряжение Разрешение: 0,1 V
• Диапазон испытаний емкости: 0 ~ 999AH
• Диапазон измерения мощности: 0 ~ 999 кВт
• Диапазон тестирования электрической энергии: 0 ~ 999KWH
• Точность измерений: 1%

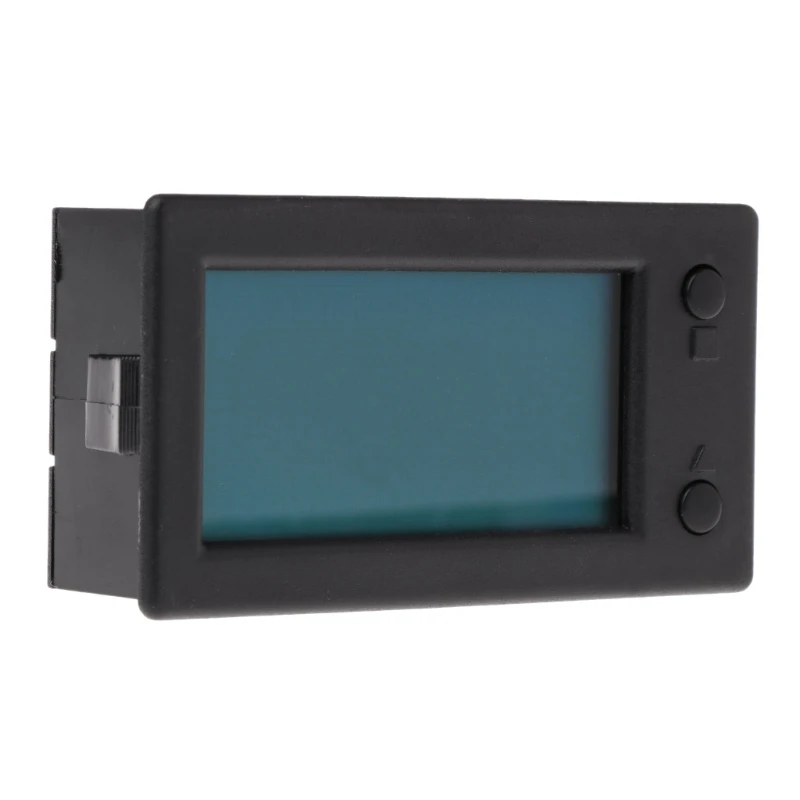

• Размер прорезывания установки панели: 76,0 мм x 39,5 мм/2.99x1.56in

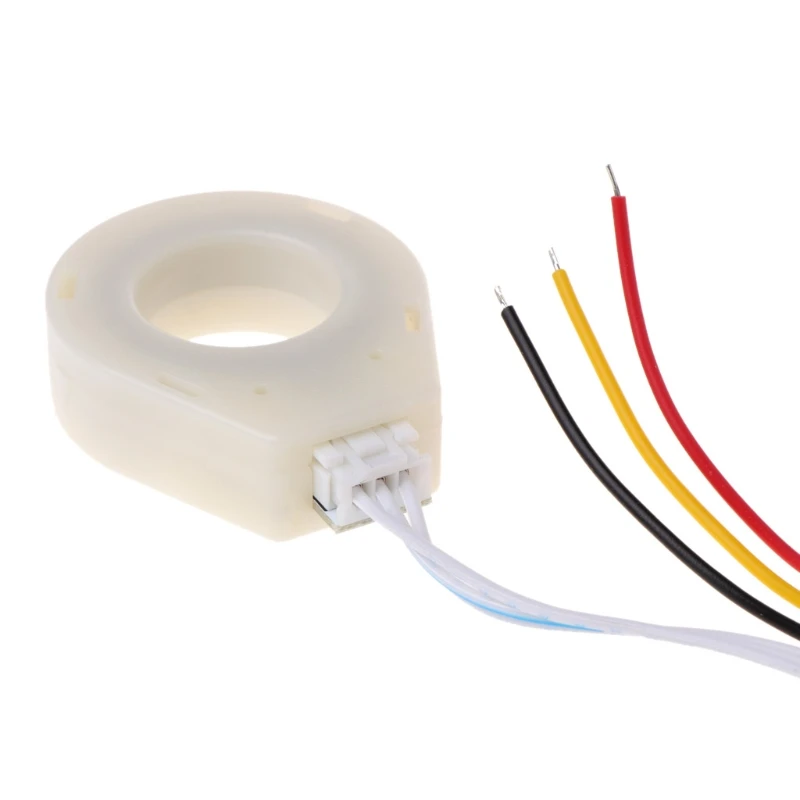

• Диаметр отверстия датчика: Φ20 мм/0.79in
• Рабочий ток: когда подсветка открыта: 10 мА.

• Количество: 1 шт.

• Нет розничной упаковки
• Перевод ед. измерения: 1 см = 10 мм = 0,39 дюймов
• Пожалуйста, учитывайте погрешность в 0-1 см из-за ручного измерения, пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.
• Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

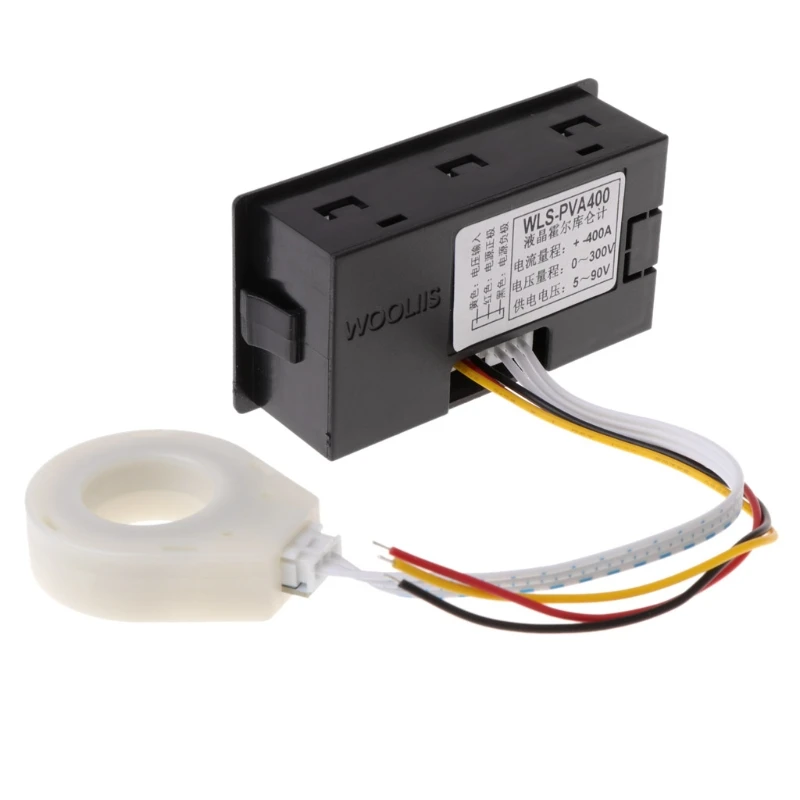

• 1 х кулометр с эффектом Холла

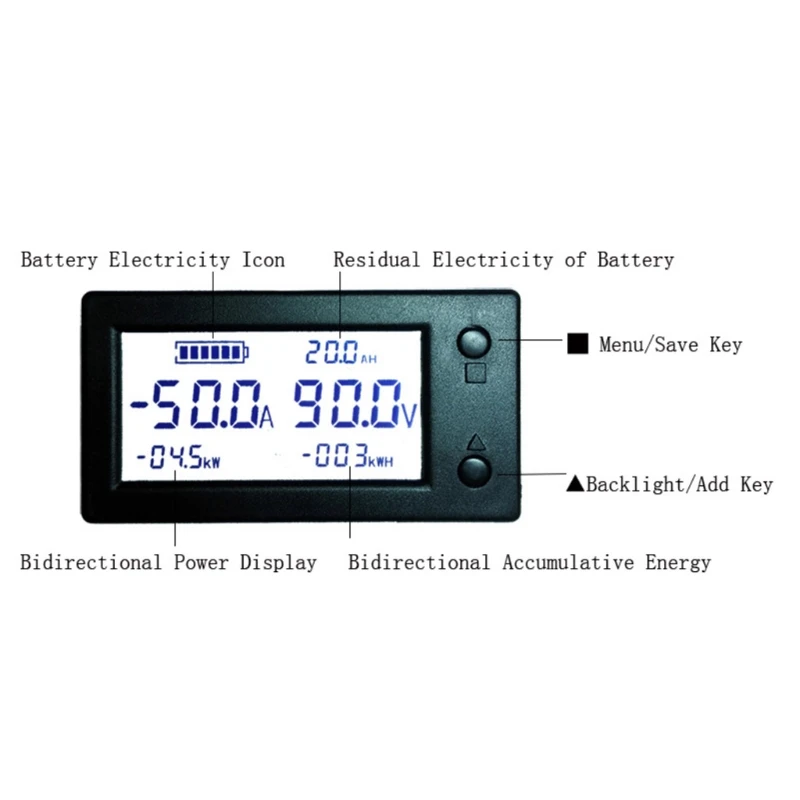

Инструкции по использованию клавиш

1..Управление Подсветкой:

В режиме ожидания короткое нажатие кнопки «▲» может включать или выключать подсветку экрана, автоматическое выключение подсветки

2..Чистый ток:

В режиме ожидания удерживайте кнопку «▲» около трех секунд, чтобы очистить ток (Примечание: нагрузка должна быть пустой, когда она чистая, в противном случае неточная)

3..Чистая электрическая энергия:

В режиме ожидания Длительное нажатие кнопки «█» около трех секунд может очистить электрическую энергию.

4..Параметры настройки:

В режиме ожидания короткое нажатие кнопки «█» может переключить меню следующим образом:

【-1 шт.】 "AH XX X.X"Меню настройки номинальной емкости аккумулятора.

【 2 】"FU XX X.X"Меню полного питания автоматически заполняет напряжение

Настройка.
【 3 】"HU XX X.X"Меню настройки сигнализации высокого напряжения.

【 4 】«LU XX X.X»Меню настройки низкого напряжения.

【 5 】"HA XX X.X"Меню настройки будильника с высоким током.

Номинальная емкость аккумулятора:(1) в режиме ожидания, короткое нажатие key, переключается в меню «AH XX X.X».

(2) Первая цифра параметра меню будет мерцать, короткое нажатие key клавиша

В это время цифра будет увеличиваться. Когда кнопка не работает в течение пяти секунд, она автоматически перейдет к следующему номеру для мерцания. Вы также увеличите цифру с коротким нажатием ▲. И хотите настроить четыре номера.

(3) После настройки четырех чисел нажмите кнопку Long, Удерживая кнопку около трех секунд (Примечание: Это не короткое нажатие), а затем отпустите кнопку, чтобы сохранить параметры. Когда сохранить успех, экран будет мерцать два раза.

Например: когда вы хотите установить номинальную емкость батареи, чтобы быть 20AH. Вы должны установить этот параметр меню «AH 020,0», и долго нажмите █ ключ, чтобы сохранить параметр закончен.

Аккумулятор имеет наивысшую настройку электрического напряжения:(1) в режиме ожидания, короткое нажатие key клавиши и переход в меню «FU XX X.X».

(2) Первая цифра параметра меню будет мигать, короткая клавиша ▲ в это время цифра будет увеличиваться. Когда кнопка не работает в течение пяти секунд, она автоматически перейдет к следующему номеру для мерцания. Вы также увеличите цифру с коротким нажатием ▲. И хотите настроить четыре номера.

(3) После настройки четырех чисел нажмите кнопку Long, Удерживая кнопку около трех секунд (Примечание: Это не короткое нажатие), а затем отпустите кнопку, чтобы сохранить параметры. Когда сохранить успех, экран будет мерцать два раза.(Примечание: Это напряжение предлагается для того, чтобы быть установлен на 0,2 V меньше, чем кулона напряжение в тех случаях, когда батарея полностью заряжена, и имеет не вытащить зарядного устройства.)

И как вы можете задать параметры«HU XX X.X» «LU XX X.X» «HA XX X.X»(НЕТ:Эти три параметра по умолчанию завода-«000,0», заводской по умолчанию должен закрыть функцию сигнализации этого элемента.)

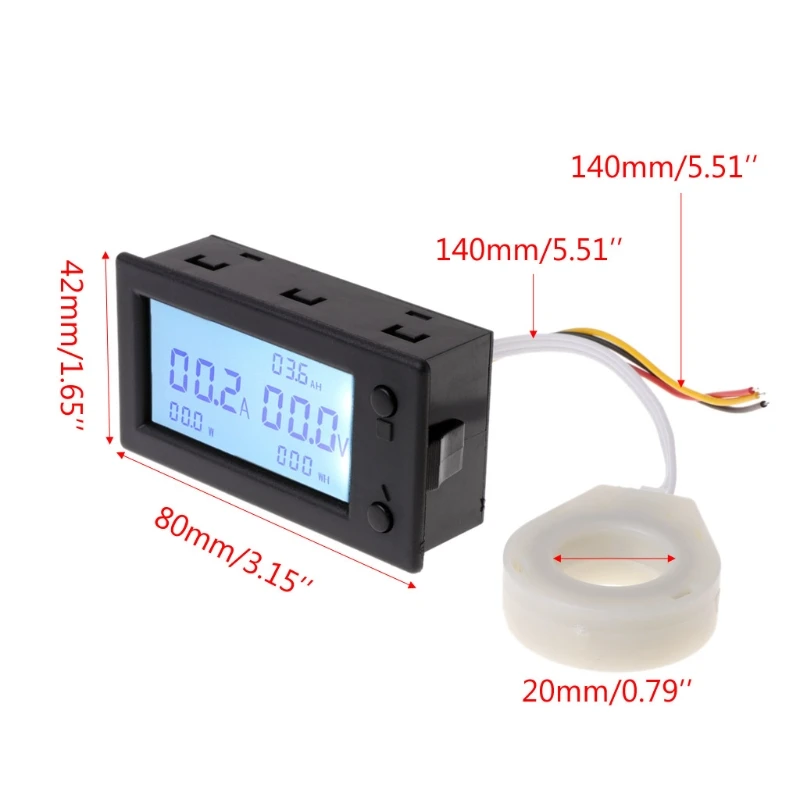

Механическая схема размеров кулометра

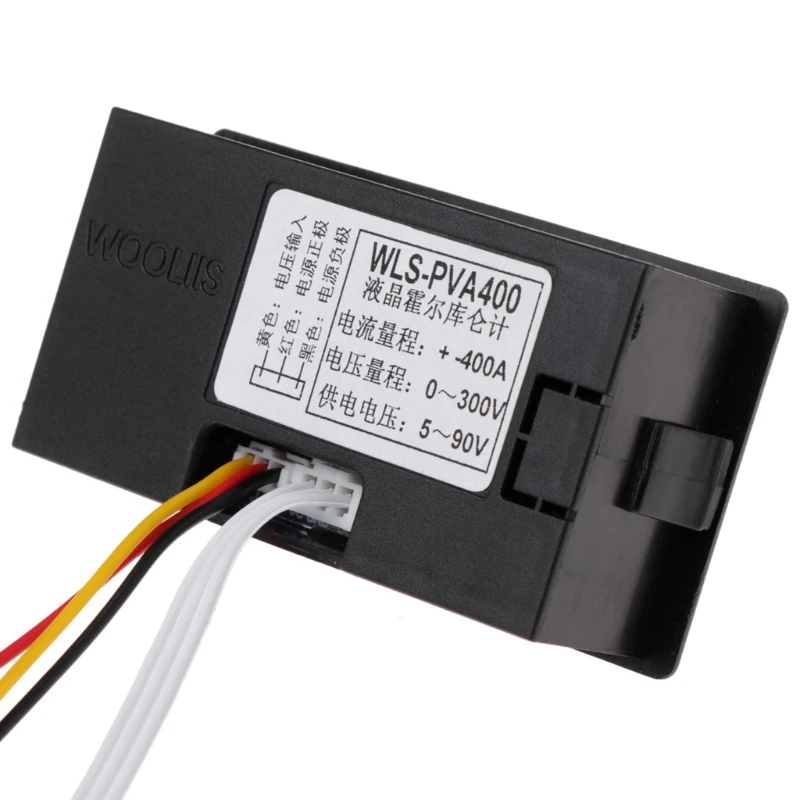

Инструкции по проводке

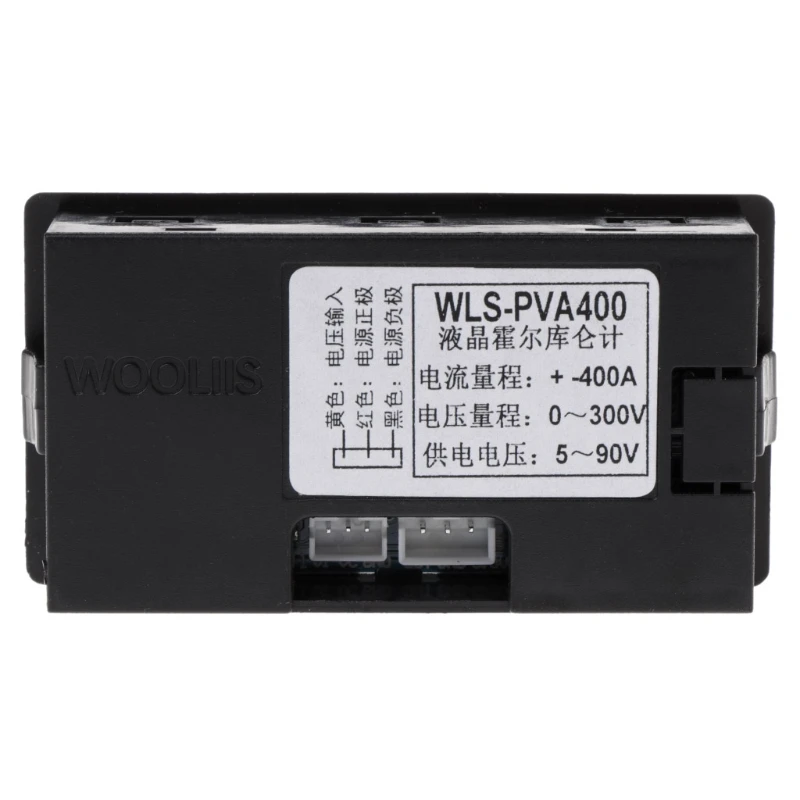

Есть три провода в голове таблица составлена удачно, следующим образом:

【 1 】Черный проводПодключается к отрицательному полюсу батареи.

【 2 】Красный проводСоединительный блок питания с положительным полюсом.

【 3 】Желтый проводПодключается к положительному полюсу батареи

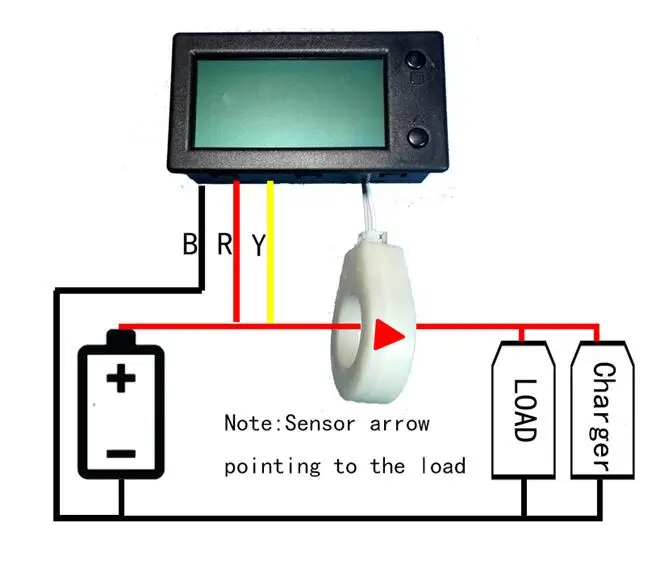

Когда диапазон измеренного напряжения DC5 ~ 90 В, красные и желтые провода соединяются параллельно положительному полюсу батареи. Следующим образом:

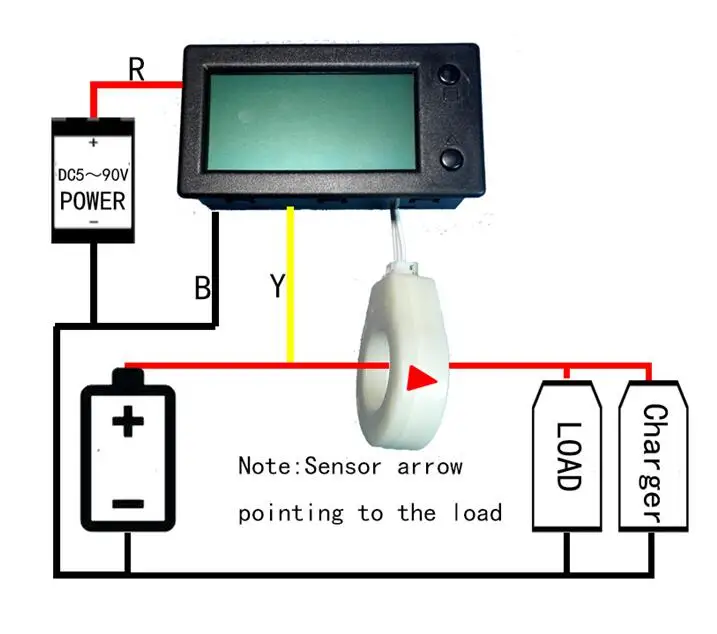

Когда диапазон измеренного напряжения превышает DC5 ~ 90 в, мы должны искать другой источник питания для кулометра. Следующим образом:

Меры предосторожности для использования

【 1. Разрядка аккумулятора, Кулонов показывает положительный ток. Заряд батареи, Кулонов показывает отображение отрицательного тока. Если нет, то направление датчика неправильное. Вы показываете направление датчика в другое направление.

【 2 】 новоустановленному кулону необходимо очистить ток при пустой нагрузке.

【 3 】номинальная емкость аккумулятора и максимальное электрическое напряжение аккумулятора должны быть настроены. Новый куломб должен зарядить батарею до полной после настройки параметров, затем остаточная мощность батареи может отображаться нормально
