Характеристики
EU бесплатно! CNC длинный 3-осевой шаговый двигатель Nema 34 34HS1456B 5.6A 1232oz и драйвер DM860A
История изменения цены
*Текущая стоимость 29 568,68 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Sep-18-2025 | 35186.60 руб. | 36945.93 руб. | 36065.5 руб. |
| Aug-18-2025 | 34890.93 руб. | 36635.31 руб. | 35762.5 руб. |
| Jul-18-2025 | 29272.38 руб. | 30736.16 руб. | 30004 руб. |
| Jun-18-2025 | 34299.98 руб. | 36014.34 руб. | 35156.5 руб. |
| May-18-2025 | 29864.30 руб. | 31357.49 руб. | 30610.5 руб. |
| Apr-18-2025 | 33708.14 руб. | 35393.59 руб. | 34550.5 руб. |
| Mar-18-2025 | 33412.95 руб. | 35083.99 руб. | 34247.5 руб. |
| Feb-18-2025 | 33116.21 руб. | 34772.70 руб. | 33944 руб. |
| Jan-18-2025 | 32820.26 руб. | 34461.51 руб. | 33640.5 руб. |
Описание товара

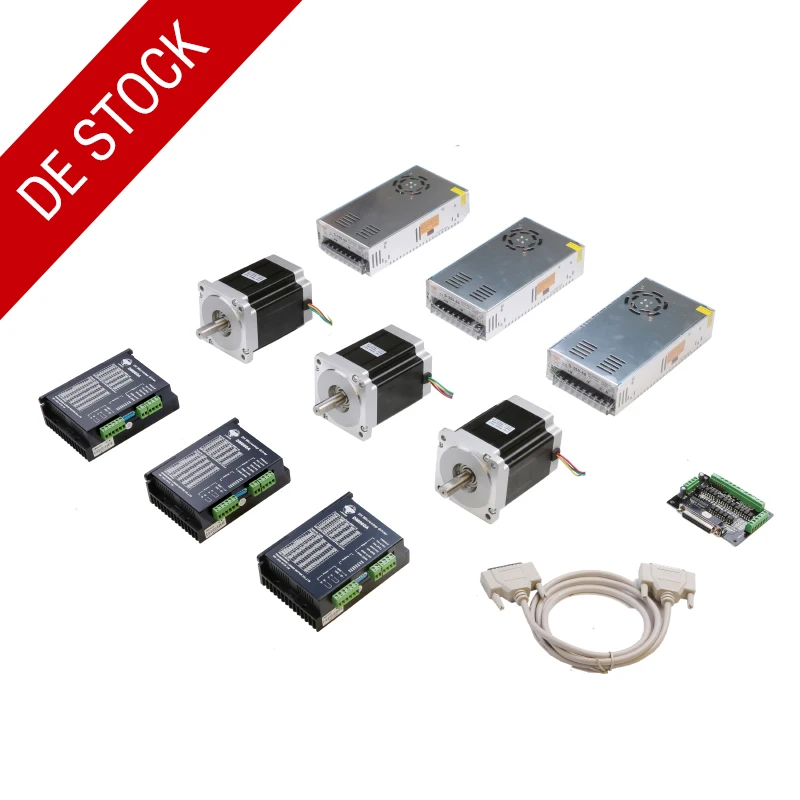

Данный товар включает в себя:
3 шт. шаговый двигатель 34HS1456B, 5.6A, 1232 oz.in, 4 провода, биполярный, двойной вал
3 шт. Драйвер шагового двигателя, 7.8A ,256 Micsteps, замена M860
3 шт. источник питания 350 Вт-60 в
1 шт. секционная плата и кабель
1. Nema34 шаговый двигатель
2. Драйвер шагового двигателя DM860A
DM860A-это двухфазный гибридный шаговый двигатель, напряжение привода которого составляет от 24VDC до 80VDC. Он предназначен для использования с 2-фазовый гибридный шаговый двигатель, все виды с 57 мм до 110 мм наружный диаметр и менее 8.0A фазный ток. Эта схема, которую он принимает, аналогична цепи сервоуправления, которая позволяет двигателю работать плавно почти без шума и вибрации. Крутящий момент, когда DM860A работает при высокой скорости, также значительно выше, чем у другого двухфазного драйвера, более того, точность позиционирования также выше. Он широко используется в средних и больших устройствах с числовым управлением, таких как изогнутая машина, машина с ЧПУ и компьютерная вышивальная машина, упаковочные машины и так далее.ОсобенностиL высокая производительность, низкая ценаL средний ток управления, 2-фазный синусоидальной нагрузочная способность по токуL Напряжение питания от 24VDC до 80VDCL опто-изолированный сигнал I/OL Защита от перенапряжения, перенапряжения, перегрева, фазового короткого замыканияL 14 каналов деление и автоматическое снижение холостого токаL 8 каналов выходной фазовый токL автономный входной терминал командыL крутящий момент двигателя связан со скоростью, но не связан с шагом/революциейL высокая скорость запускаL высокий крутящий момент при высокой скоростиЭлектрические спецификации| Вход напряжения | 24-80VDC |
| Вход ток | <6A |
| Выход ток | 2.8A ~ 7.8A |
| Расход | Потребление: 80 Вт; Внутреннее страхование: 10A |
| Температура | Рабочая температура-10 ~ 45 ℃;Температура чулок-40 ℃ ~ 70 ℃ |
| Влажность | Нет конденсата, нет капель воды |
| Газ | Защита от горючих газов и проводящей пыли |
| Вес | 500 г |
| Pin Функция | Детали |
| PUL +,PUL- | Импульсный сигнал, PUL +-это положительный конец импульсного вводаPUL-это отрицательный конец импульсного ввода |
| DIR +,DIR- | Сигнал DIR: DIR +-это положительный конец входного контакта направленияDIR-это отрицательный конец входного штифта направления |
| ENBL + | Включение сигнала: ENBL + является положительным концом входного контакта направления. Этот сигнал используется для включения/отключения драйвера. Высокий уровень для включения драйвера и низкий уровень для отключения драйвера. |
| ENBL- | ENBL-это отрицательный конец входного штифта направления. Обычно остается неподключенным (включен) |
Рис. 1. Схема входного порта (соединение Yang)ПК Откройте выходной разъем
Рис. 2 схема входного порта (подключение Инь)ПК PNP выходПримечание: Когда VCC = 5 В, R = 0Когда VCC = 12V, R = 1K, >1/8WКогда VCC = 24V, R = 2K,>1/8WR должен подключаться в части контрольного сигнала.Функция выбора (с помощью выводы корпуса DIP для того, чтобы достичь этой Функция)1) разрешение микрошага устанавливается SW 5,6,7,8 DIP-переключателя, как показано в следующей таблице:| SW5 | На | OFF | На | OFF | На | OFF | На | OFF | На | OFF | На | OFF | На | OFF |
| SW6 | На | На | OFF | OFF | На | На | OFF | OFF | На | На | OFF | OFF | На | На |
| SW7 | На | На | На | На | OFF | OFF | OFF | OFF | На | На | На | На | OFF | OFF |
| SW8 | На | На | На | На | На | На | На | На | OFF | OFF | OFF | OFF | OFF | OFF |
| PULSE/REV | 400 | 800 | 1600 | 3200 | 6400 | 12800 | 25600 | 51200 | 1000 | 2000 | 5000 | 10000 | 25000 | 50000 |
| Выходной ток (A) | ||||
| SW1 | SW2 | SW3 | Пиковый | RMS |
| На | На | На | 2,80 | 2,00 |
| OFF | На | На | 3,50 | 2,50 |
| На | OFF | На | 4,20 | 3,00 |
| OFF | OFF | На | 4,90 | 3,50 |
| На | На | OFF | 5,70 | 4,00 |
| OFF | На | OFF | 6,40 | 4,60 |
| На | OFF | OFF | 7,00 | 5,00 |
| OFF | OFF | OFF | 7,80 | 5,60 |
Контакты двигателя и мощности
Механический Параметры
Чтобы иметь Пространство около 20 мм, нельзя размещать рядом с другими нагревательными устройствами. Более того, Избегайте пыли, масляного тумана, коррозионного газа, повышенной влажности и высокой вибрации. (Единица = мм)
1) Индикатор состояния на светильник:
ШИМ: зеленый, нормальный рабочий светильник.
ALM: красный, светильник неисправности, двигатель с фазовым коротким замыканием, перенапряжением и защитой от низкого напряжения.
2) проблемы:
Драйвер проводки
Полная система управления шаговым двигателем должна содержать шаговые диски, источник питания постоянного тока и контроллер (импульсный источник).
Ниже приводится типичная схема проводки системы
Приложение
Двенадцати месяцев ограниченная гарантия
LONGS MOTOR. Гарантирует свою продукцию от дефектов материалов и изготовления в течение 12 месяцев с момента отгрузки с завода. В течение гарантийного срока, LONGS MOTOR будет либо, по желанию, отремонтировать или заменить продукты, которые оказались дефектными.
Исключений
Вышеуказанная гарантия не распространяется на любой продукт, поврежденный из-за неправильного или ненадлежащего обращения с клиентами, ненадлежащего или ненадлежащего использования, несанкционированного изменения или неправильного использования. Или эксплуатации за пределами электрических спецификаций продукта и/или эксплуатации за пределами экологических спецификаций для продукта.
Получение гарантии Услуги
Для получения гарантийного обслуживания, возвращенный номер авторизации материала (RMA) должен быть получен от службы поддержки клиентов.
Перед возвратом товара для обслуживания. Клиент должен оплатить расходы по доставке товаров, возвращенных в LONGS MOTOR для гарантийного обслуживания, и LONGS MOTOR должен оплатить возврат продуктов клиенту.
Ограничения гарантии
LONGS MOTOR не предоставляет никакой другой гарантии, выраженной или предполагаемой, в отношении продукта. LONGS MOTOR специально отказывается от заявленных гарантий товарной пригодности и фитнеса для конкретной цели. В некоторых странах не допускаются ограничения в отношении срока и предполагаемой гарантии. Таким образом, вышеуказанное ограничение или отчуждение могут применяться к вам, однако любая предполагаемая гарантия на пригодность для продажи или фитнеса ограничена the12-month сроком действия настоящей письменной гарантии.
3. ПитаниеМощность 350 Вт, выходное напряжение 60 В постоянного тока
|
Более того, мы ищем дистрибьюторов по всему миру, если вы заинтересованы в нашей программе, пожалуйста, свяжитесь с нами! Давайте расти вместе!
