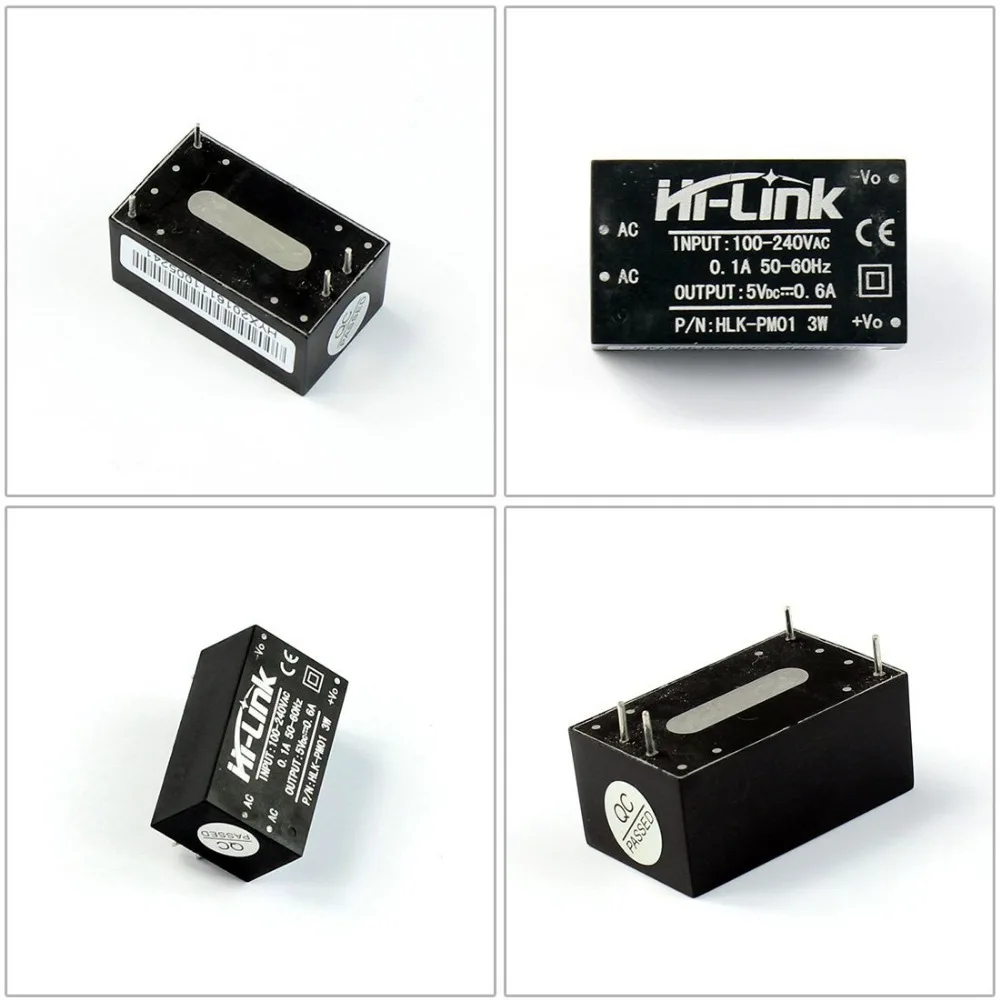

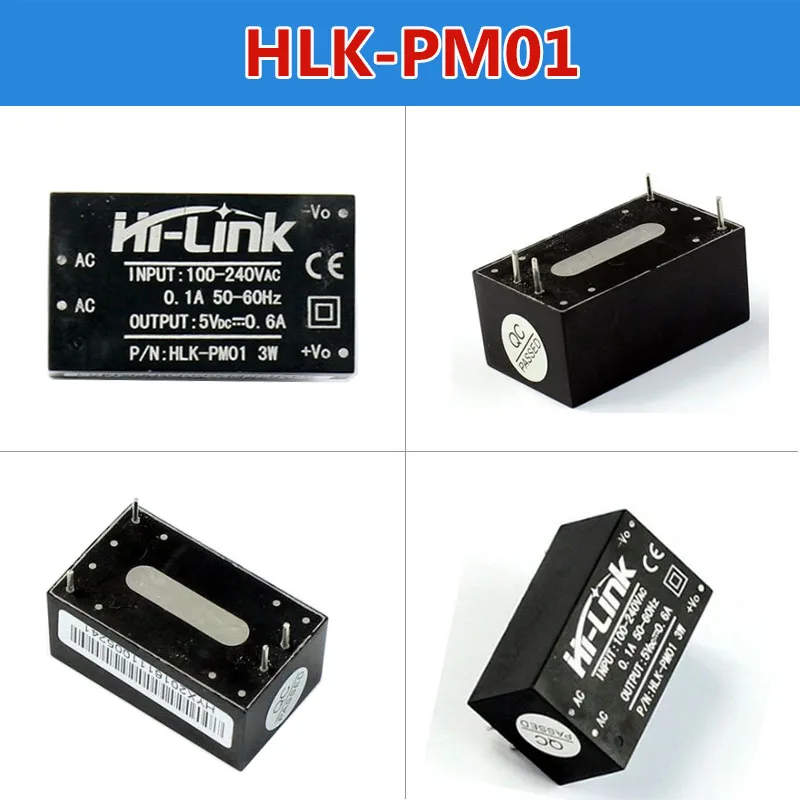

HLK-PM01 AC-DC от 220 В до 5 мини-модуль источника питания модуль для автоматизации умного

HLK-PM01 AC-DC от 220 В до 5 мини-модуль источника питания модуль для автоматизации умного

1. Особенности продукта:

1). Соответствует требованиям UL, CE

2). Ультратонкий, ультра-маленький

3). Все Входное напряжение (переменный ток: 90 ~ 264 В)

4). Низкая пульсация и низкий уровень шума

5). Защита от перегрузки на выходе и короткого замыкания

6). Высокая эффективность, высокая плотность мощности

7). Продукт предназначен для соответствия требованиям EMC и тест безопасности

8). Низкое энергопотребление, охрана окружающей среды, без потери нагрузки <0,1 Вт

9).100% загрузка старения и тестирования

10).1 год гарантии perio

2. Защита окружающей среды Состояние

Наименование товара Технические критерии единицы

Рабочая температура-20-+ 60 ℃

Температура хранения-40-+ 80 ℃

Относительная влажность 5-95%

Охлаждение путем охлаждения излучением

Атмосферное давление 80-106 кПа

Высота уровня моря ≤ 2000 м

Вибрационный коэффициент вибрации 10 ~ 500 Гц, 2G10min./1 цикл, 60 мин. каждый вдоль осей X,Y,Z

3. Электрическая характеристика

1. Входные характеристики (испытание при комнатной температуре 20 ℃).

Наименование товара Технические критерии единицы

Номинальное входное напряжение 100-240 В переменного тока

Диапазон входного напряжения 90-264 В переменного тока

Максимальный входной ток ≤ 0,2 A

Импульсный ток на входе; ≤ 10 A

Максимальное входное напряжение ≤ 270 В переменного тока

Введите медленное Пуск ≤ 50 мс

Вход низкая Напряжение эффективность Vin = 110VAc, Выход полный load≥ 69%

Вход высокое Напряжение эффективность Vin = 220VAc, выход full-load≥ 70%

Долгосрочная надежность MTBF≥ 100000 h

Нагрузки от номинального выходного напряжения + 5 ± 0,1 В постоянного тока

Полный Номинальное выходное напряжение + 5 ± 0,2 В постоянного тока

Кратковременный максимальный выходной ток ≥ 1000 мА

Максимальный выходной ток в течение длительного времени ≥ 600 мА

Напряжение регулирования ± 0,2%

Регулирование нагрузки ± 0,5%

Выход пульсация и шум

(MVp-p) ≤ 50

Номинальное входное напряжение, полная нагрузка. Использование полосы пропускания 20 МГц,

Нагрузки боковые зеркала 10 мкФ и 0,1 мкФ конденсатор с алюминиевой крышкой, для того, чтобы быть проверены. МВ

Переключатель перегрузки амплитуда (номинальное входное напряжение и выходная нагрузка/ухудшение параметров плюс 10%)≤ 5% VO

Защита от перегрузки по току 150-200% от максимальной нагрузки на выходе A

Защита от короткого замыкания на выходе, прямое короткое замыкание на нормальном выходе, автоматическое восстановление нормальной работы после удаления короткого замыкания

4. Характеристики безопасности:

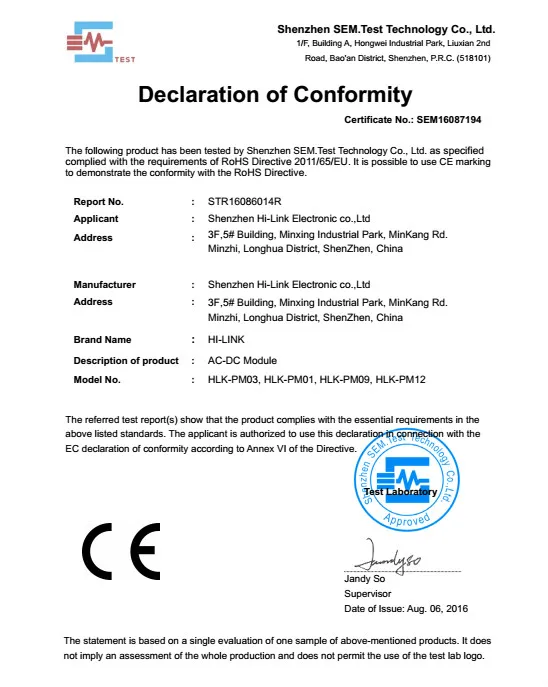

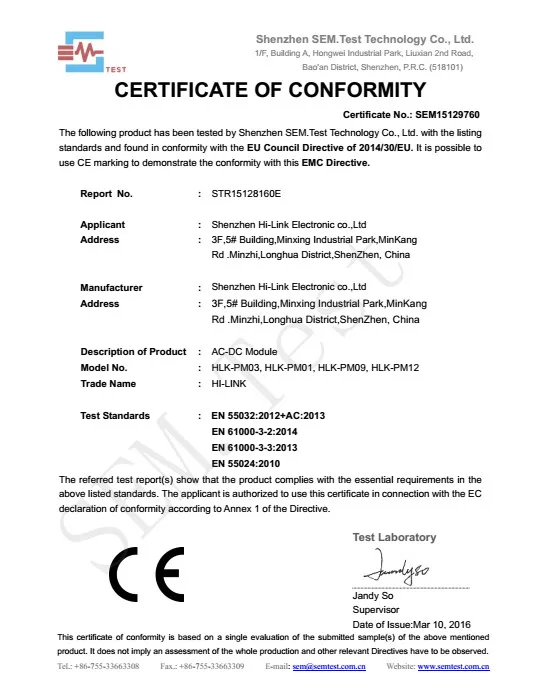

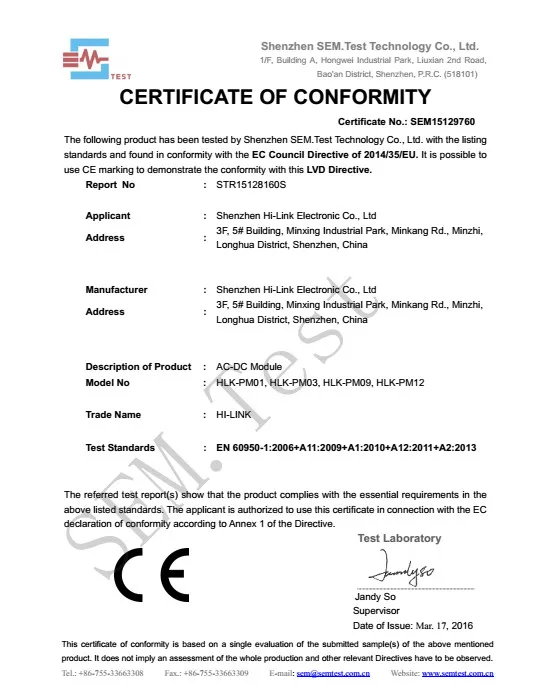

4,1 продукты предназначены для соответствия требованиям сертификации UL, CE.

4,2 безопасность и электромагнитная совместимость

Разработан с входом 0.5A UL сертифицированной страховки;

Печатная плата с использованием двусторонней медной плакированной пластины, материал для уровня огнестойкости 94-V0;

Стандарты безопасности: соответствие UL1012, EN60950, UL60950

Напряжение изоляции: I / P-O / P: 2500VAC

Сопротивление изоляции: I / PO / P> 100M Ом/500VDC 25 ℃ 70% RH

Проводимость и излучение: Соответствует EN55011, EN55022 (CISPR22)

Электростатический Разряд: IEC / EN 61000-4-2 уровень 4 8кв/15кВ

Радиочастотный радиационный иммунитет: IEC / EN 61000-4-3 см. Примечание по применению

4,3 Температура дизайном безопасности, защита от перегрузки

При комнатной температуре конденсаторы этой мощности, внутренняя поверхность главного преобразователя максимальная температура не превышает 90 ℃;

Максимальная температура поверхности корпуса не превышает 60 ℃

5. Логотип, упаковка, транспортировка, хранение

5,1 логотип

5.1.1 логотип продукта

Вместо продуктов, маркированных знаками, его содержание в соответствии с национальными стандартами, промышленными стандартами.

5.1.2 упаковка с логотипом

Продукция, отмеченная именем производителя, адресом, почтовым кодом, типом товара, произведенным годом, месяцем, днем в коробке;

Отметка «вверх», «влага» «ручка с осторожностью» и другие транспортные знаки, все знаки соответствуют положениям GB 191.

5,2 упаковка

Продукты разделены с использованием специальной пластиковой упаковки коробки, с функцией анти-вибрации и в соответствии с положениями GB 3873.

5,3 транспорт

Упакованные продукты могут быть отправлены любой транспортной службой, там должны быть навесы в транспортировке и без чрезмерной вибрации, воздействия и т. Д.

5,4 для хранения

Продукты должны храниться в соответствии с GB 3873.

6. Вес и размеры:
