Система управления полетом DYS ARIS F45A 4в1 Blheli_32 3 ~ 5S 45A бесщеточный ESC & F4 PRO V2 Betaflight 5 В/3

Система управления полетом DYS ARIS F45A 4в1 Blheli_32 3 ~ 5S 45A бесщеточный ESC & F4 PRO V2 Betaflight 5 В/3

F45A 4в1 Blheli_32 3 ~ 5S 45A бесщеточный ESC & F4 PRO V2 Betaflight управление полетом

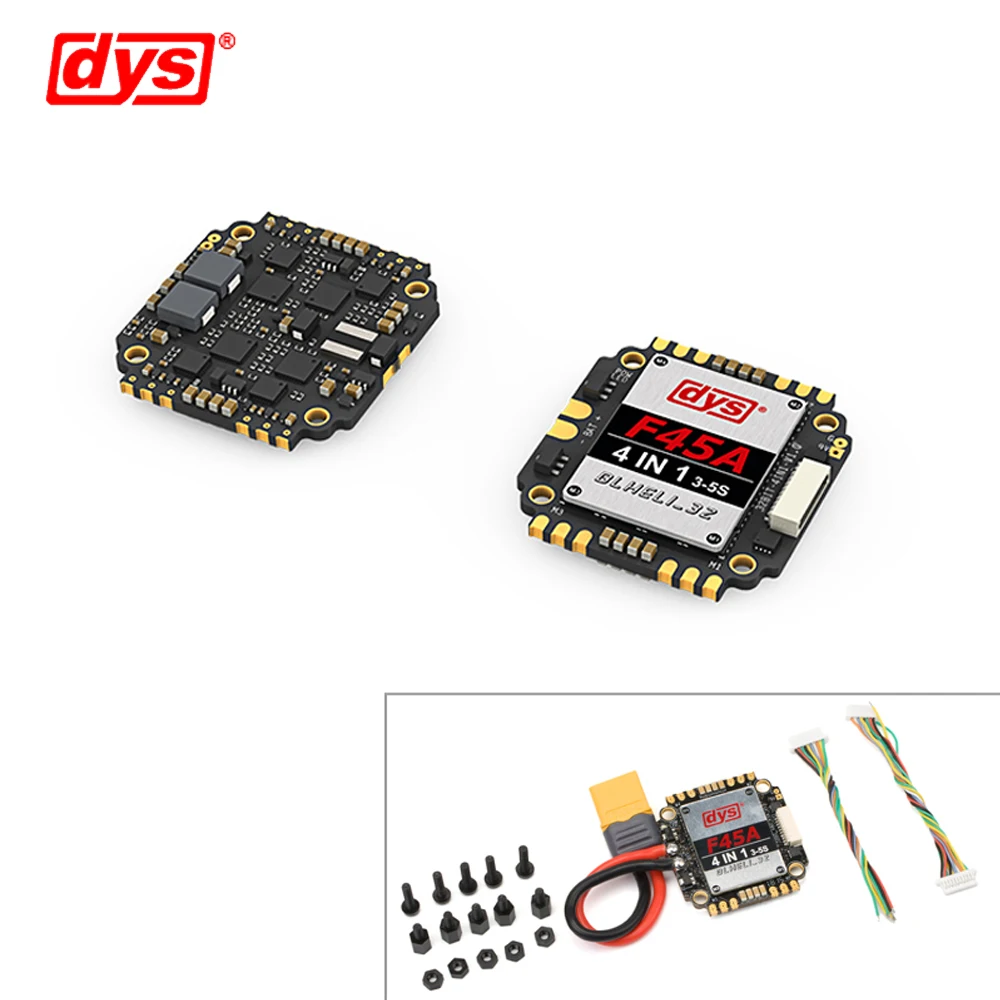

F45A 4в1 Blheli_32 3 ~ 5S 45A бесщеточный ESC:

Название бренда: DYS
Наименование товара: Aria F45A 4in1 ESC
Входное напряжение: 3-5S Lipo
BEC: 5В/3А и 9В/1.5A
Размер (мм) Д * Ш * В: 43*40*8 (мм)
Вес: 19,8 г (без провода батареи)
Постоянный ток (A):45A
Ток буртов (A)>10S:50A

Особенности:
◆ С 32-битным микропроцессором ARM Cortex MCU STM32F051 48 МГц, коэффициентом разрешения дроссельной заслонки 2048, сильной устойчивостью к помехам.
◆ Встроенные два BEC 9V / 1.5A и 5V/ 3A.
◆ Порт телеметрии и бортовой измеритель тока ESC могут использовать плоский кабель, и Он проверит ток, напряжение и мощность и т. д.
◆ Встроенный датчик температуры пройдет через порт телеметрии для переноса и наложения на OSD FC, его можно запрограммировать для защиты температуры.
◆ С USB linker может быть программируемой настройкой дроссельной заслонки, такой как поддержка положительных и отрицательных, двусторонний режим, 3D режим FPV, скорость двигателя, торможение, частота ШИМ, настройка угла впуска, встроенный RGB светодиод для настройки цвета, звуковой сигнал и т. д.
◆ Он использует самоадаптирующуюся систему управления, может автоматически работать с любым видом двигателя на рынке, в среднее время он поддерживает до 500 Гц ШИМ, oneshot 125,oneshot 42,Multishot и Dshot 150/300/600/1200.
◆С особой оптимизацией в многоосевой, двигатель может запускать более гладкий в хорошей кривой дроссельной заслонки, быстрый отклик, большая мощность, и высоко поддерживает многоосевой, фиксированной крыльями и вертолетом.

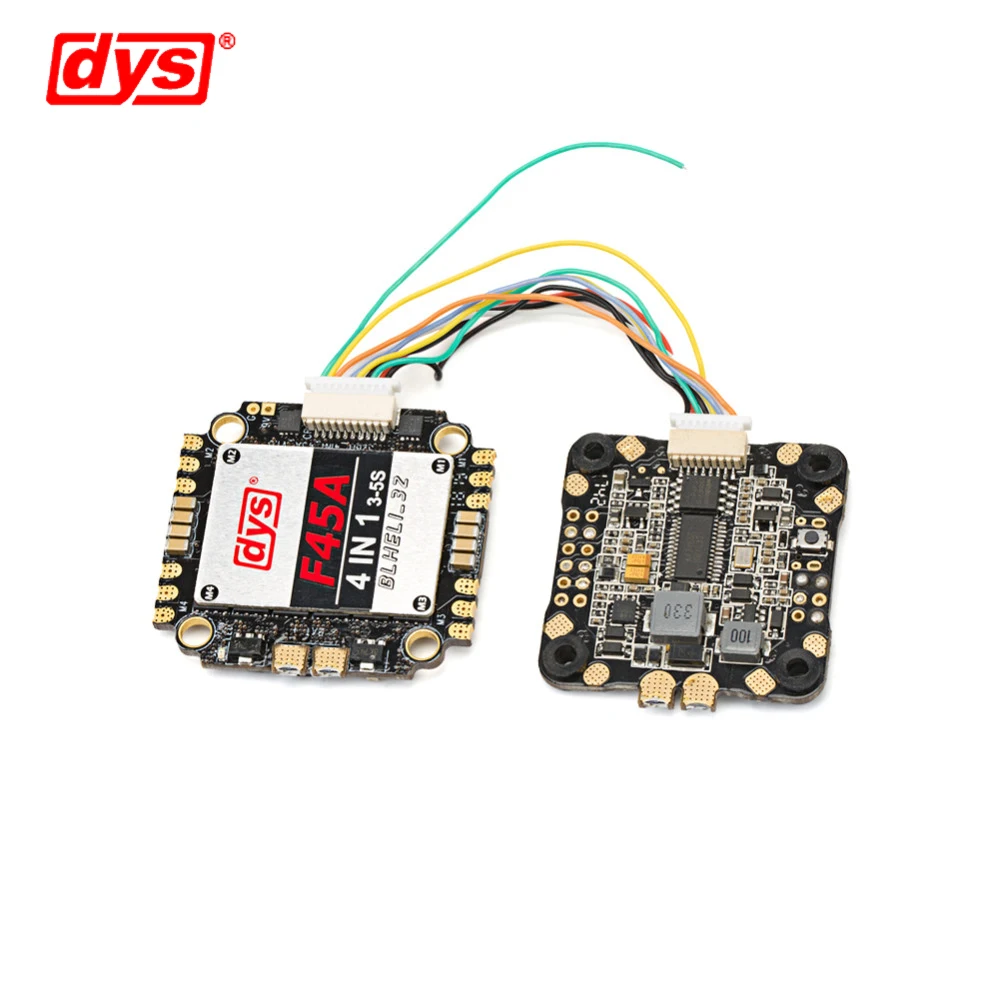

◆Сигнальный провод-это силиконовый плоский кабель, он может подключаться к DYS F4 FC напрямую, без необходимости пайки. Когда он подключается к другому бренду FC, ему нужно будет припаять к FC.
◆ Оборудование MCU, схема драйвера, Mosfet поставляется с двойной защитой от напряжения.
◆ Принятие нового процесса MOSFET низкого внутреннего сопротивления, поможет увеличить сопротивление потоку. Кроме того, профессиональный чип драйвера MOS делает лучшую эффективность.
◆ Mosfet покрыт алюминиевым листом для охлаждения, что может повысить эффективность и стабильность.
◆Специальный процесс 8 слоев утолщенной печатной платы будет более низким сопротивлением, небольшой теплотворной способностью и большим сопротивлением воздействию тока. Хорошая оптимизация компоновки компонентов и частей делает меньший размер, легкий вес и легко построить.

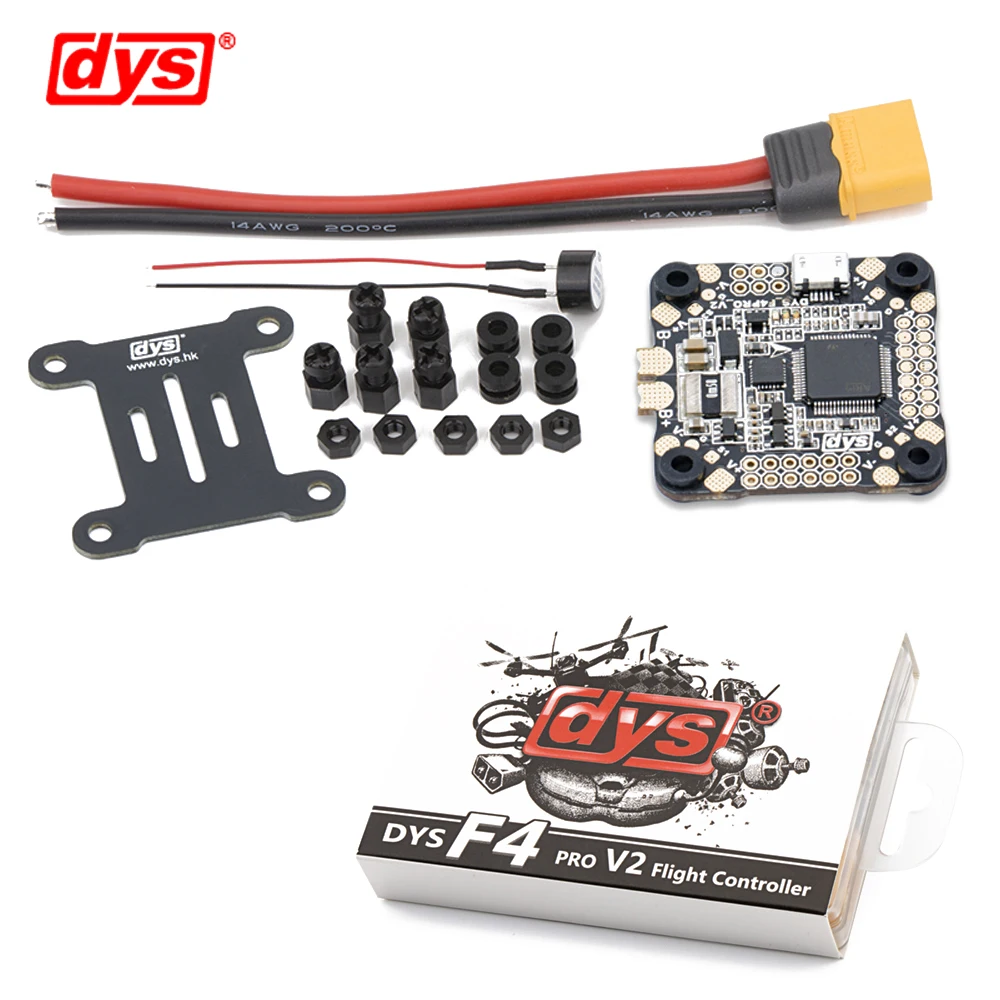

F4 PRO V2 Betaflight управление полетом:

* Прошивка Betaflight DYS F4 PRO

* STM32F405 master с более высокой скоростью обновления и большим количеством функциональных портов

* 5 в 3A BEC выход

* 9V 1.2A BEC выход

* 3,3 V 0.3A BEC выход

* Совместим со всеми разъемами escs, подключается к DYS 4-в-1 esc (F20A или F30A) с гибким ПЛОСКИМ КАБЕЛЕМ

* Поддержка BF настройки программного обеспечения для вспышки и отладки OSD

* Встроенный датчик тока для контроля потребления энергии и т. д. в режиме реального времени

* Используйте пульт дистанционного управления для просмотра параметров управления полетом через OSD

* Поддержка SAMRT AUDIO, настройка VTX по OSD

* Поставляется с шаром демпфирования теплостойкости для повышения стабильности и работы

* 3-6s lipo вход, интегрированный PDB, Макс выдерживает ток 160A

* Вес нетто 10,5 г, исключая кабель

* Частота обновления PID и гироскопа до 8K

Данные:

L весь размер: L 38мм X W 38 мм, расстояние отверстия 20x20мм

L шестислойная печатная плата и медь 3 унции для увеличения перегрузки по току и рассеивания тепла

L PDB плата с обратным высоковольтным замыканием защиты

-MCU: STM32F405 GRT6

-IMU: MPU-6000

-OSD: AT7456E

-Вспышка: память 8 м

-Датчик тока: 0-200A

-Добавлен сигнал управления двигателем S5,S6 (функция поддержки 6 осей после обновления прошивки)

-Интегральная схема защиты от перенапряжения

-Защита от интегральной схемы к usb-порту

-3,3 В LDO для питания внутренней цепи

-9 в BEC: 1.2A

-5 в BEC: 3A/Односторонний выход, чтобы избежать внешних помех

-При использовании с 4-в-1 esc Подключите батарею для обеспечения управления полетом вместо BEC.

V + V- : для кабеля питания esc

S1-S6For GND соответствующего сигнального кабеля esc

Загрузка: кнопка загрузки (для вспышки прошивки)

5 В: 3 А выход, может подключаться к VTX, приемнику, объективу и т. д. 5 в устройство питания одновременно

Выход 9V1.5A, может соединяться с широким устройством напряжения, таким как 7-24V мощность VTX и т. Д.

3,3 В блок питания для DSMX и т. Д. 3,3 В устройства питания

GND: отрицательный

Выход: видеовыход для кабеля изображения VTX

Ввин видео вход для камеры сигнальный кабель

Светодиод: программируемый светодиодный сигнальный кабель

RX1: для sbus и т. Д. Приемника

PPMFor PPM приемник сигнальная колодка

USart6 txSmart аудио Установите функцию VTX (VTX должен поддерживать использование функции Smart Audio)

Летучая мышь +/Летучая мышь-: напряжение батареи

Базз-Базз +: проводка для зуммера

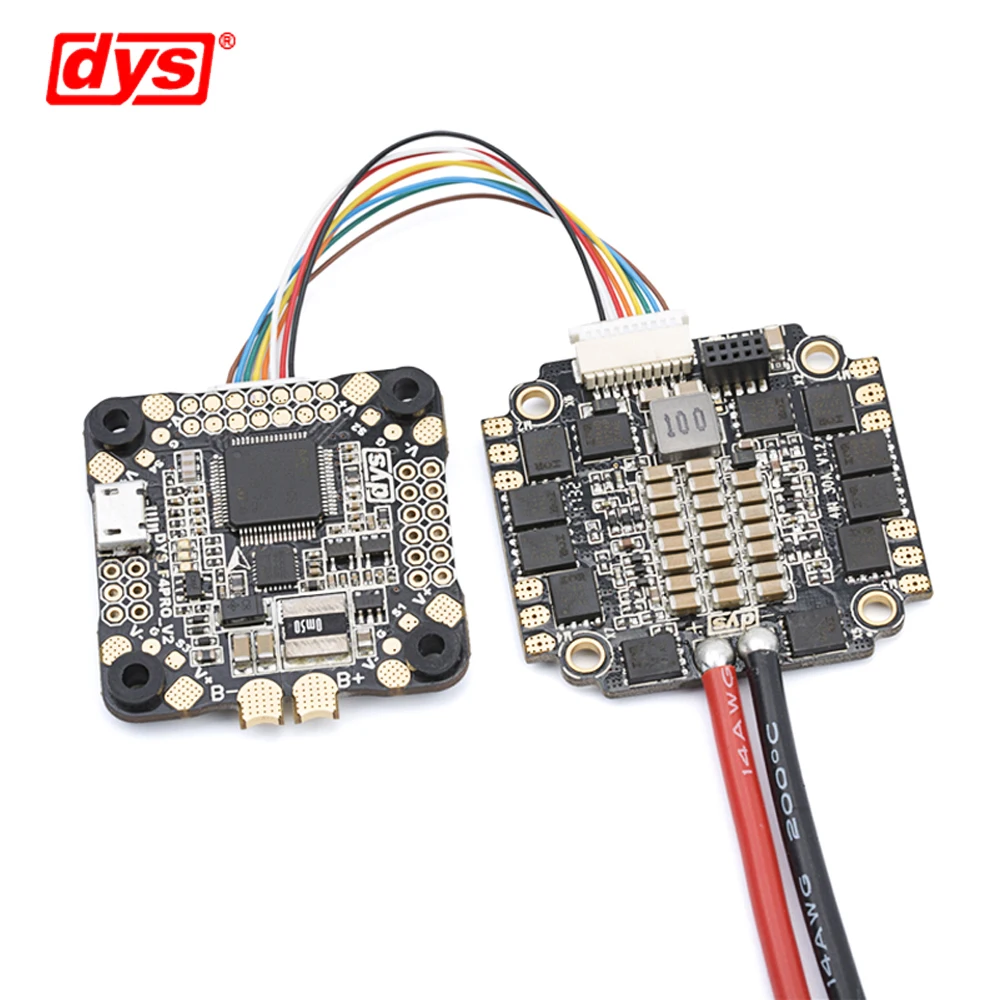

Установка с DYS 4-в-1 esc (опционально)

Подключите DYS F20A или F30A с гибким ПЛОСКИМ КАБЕЛЕМ, нет необходимости припаять

Примечание
