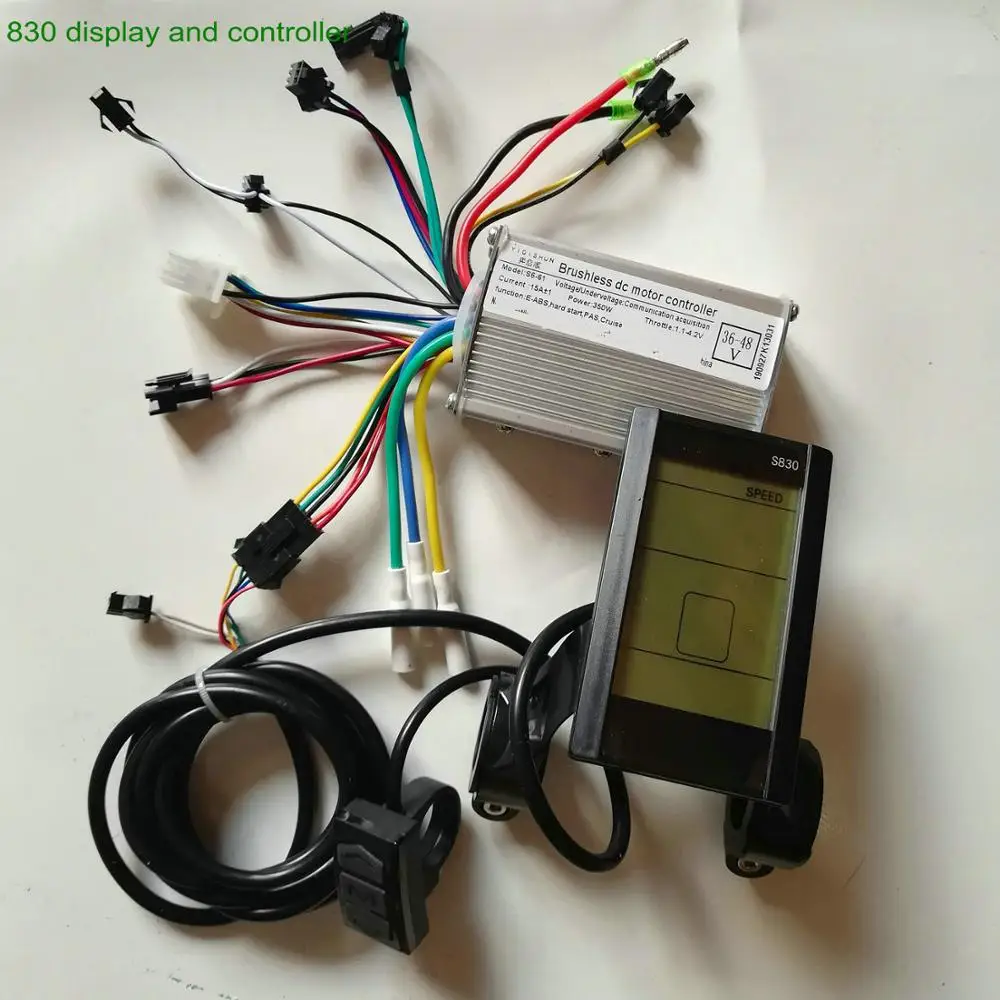

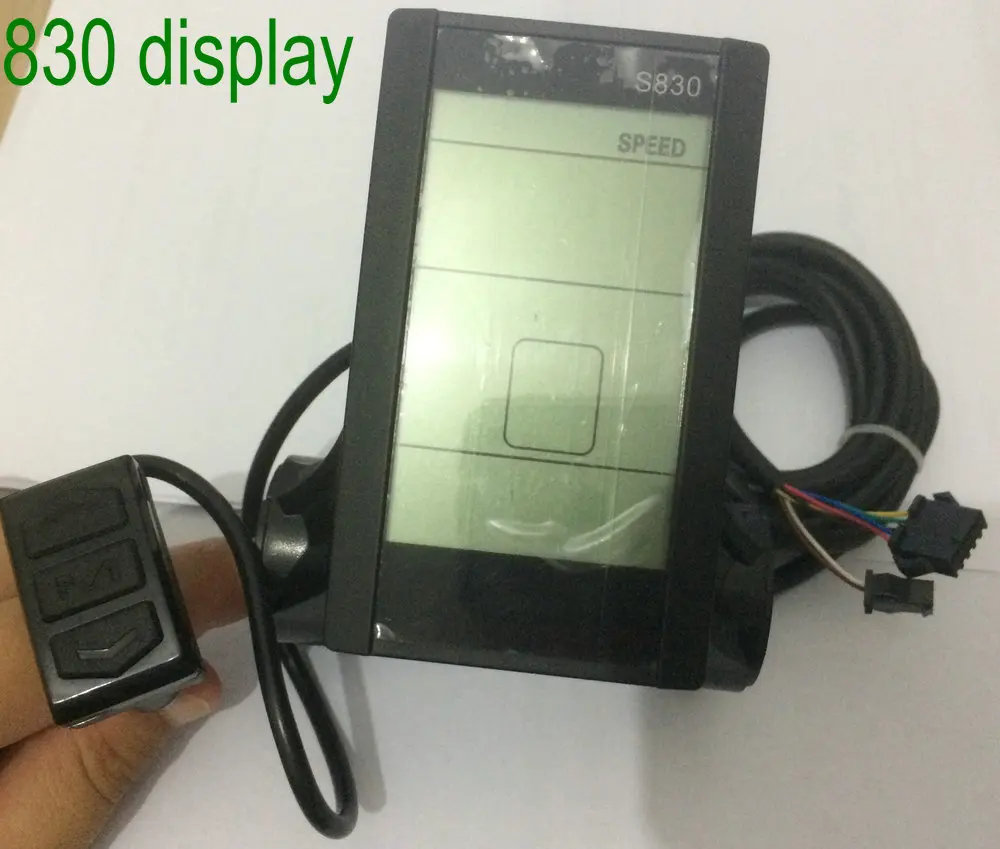

ЖК-дисплей Спидометр + контроллер 24V36V48V 250w350w Электрический велосипед аксессуар скутер складной велосипед интеллектуальная MTB мобильная часть

Это ЖК-дисплей + контроллер для электрического велосипеда, скутера. ... MTB, складной велосипед ...., дисплей имеет переключатель для управления, вы можете выбрать дисплей с usb или нет,

Дисплей длина провода 1,8 м

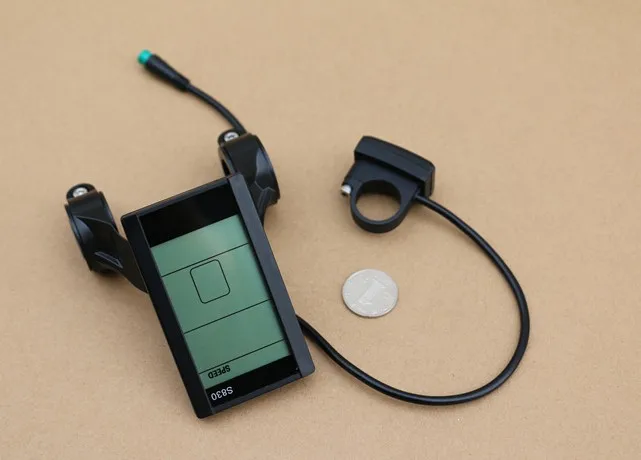

Размер: 90,6*53,8*14 мм

Подходит для напряжения: 24-64 в. В комплекте с контроллером, что у нас в наличии только 24/36/48v в настоящее время, если вы хотите узнать количество заказа мы можем предоставить другие напряжения.

Укажите: скорость, уровень заряда батареи, шестерни, odo...

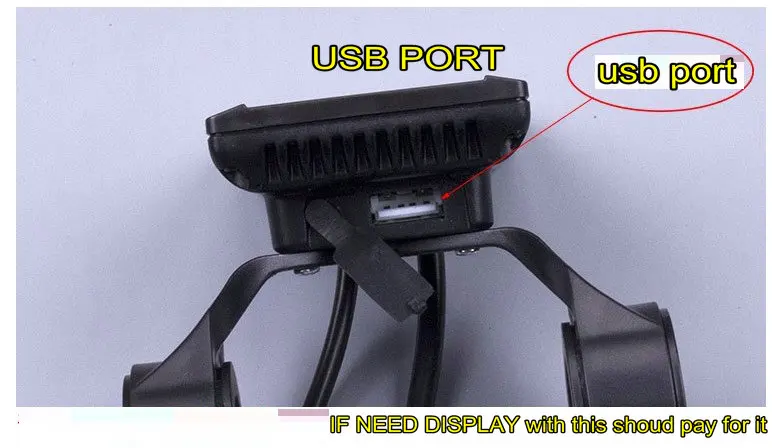

Особенности: классический дизайн, для интеллектуального велосипеда на горном велосипеде, с usb-портом

Сертификация:CE, RoHS, IP65

Для проводки дисплея:Теперь, чтобы соответствовать контроллеру, дисплей принимает SM разъем, который прост в установке и идентификации, водонепроницаемые разъемы могут быть сделаны для заказа только для заказа количества,

1, красный VCC-дисплей питания

2. Синий провод управления питанием к-контроллера

3. Черный GND-дисплей заземляющий провод

4, зеленый RX-дисплей передачи данных

5, желтый TX-display провод передачи данных

Расширенные функцииЕсли нужно, пожалуйста, оставьте сообщение.

Коричневый: передний свет положительный

Белый: передний свет отрицательный

(Подключите светильник к проводу контроллера)

Внешний датчик скорости и так далее,

Для покупателей, которые покупают только дисплей, если не совпадают с вашим контроллером, мы не будем нести ответственность.

Каждый дисплей и контроллер имеют протокол связи.

Это ЖК-дисплей для электрического велосипеда, скутера, лучше с литиевой батареей,

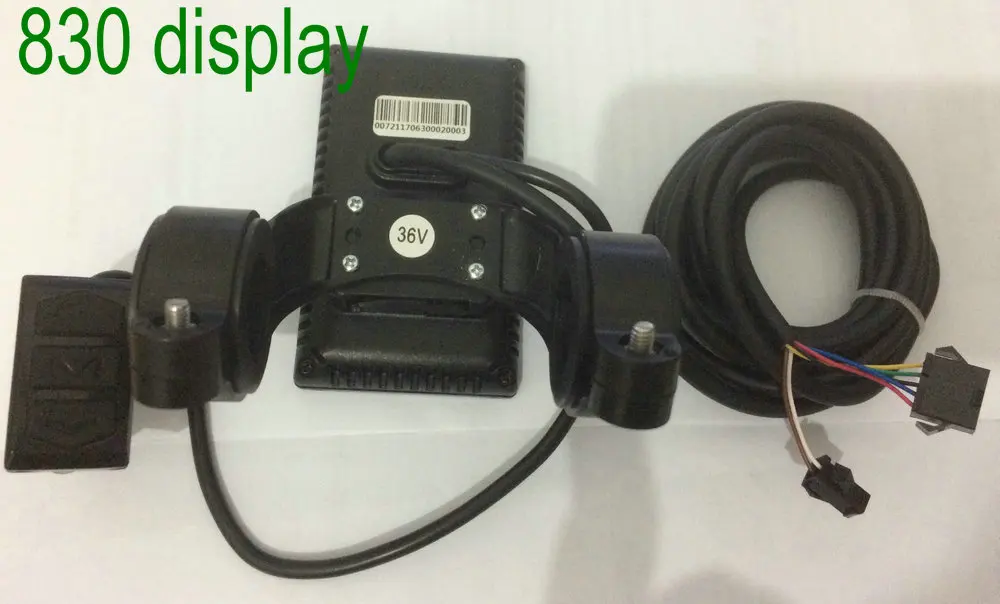

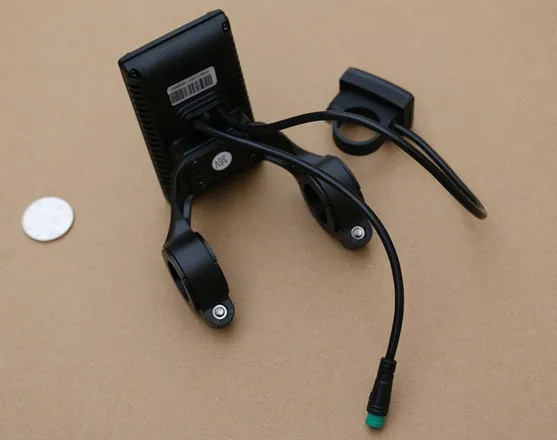

Подходит для Руль Диаметром 22,5 мм +/-1 мм. Это стандартное отверстие для установки.

Если вашего руля составляет является 25,4 мм, 28,6 мм, просьа связаться с продавцом, мы можем предоставить круглый кулон покрытый для передачи,

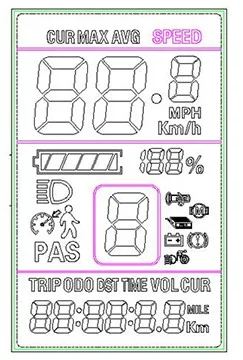

Проверьте индикацию дисплея ниже

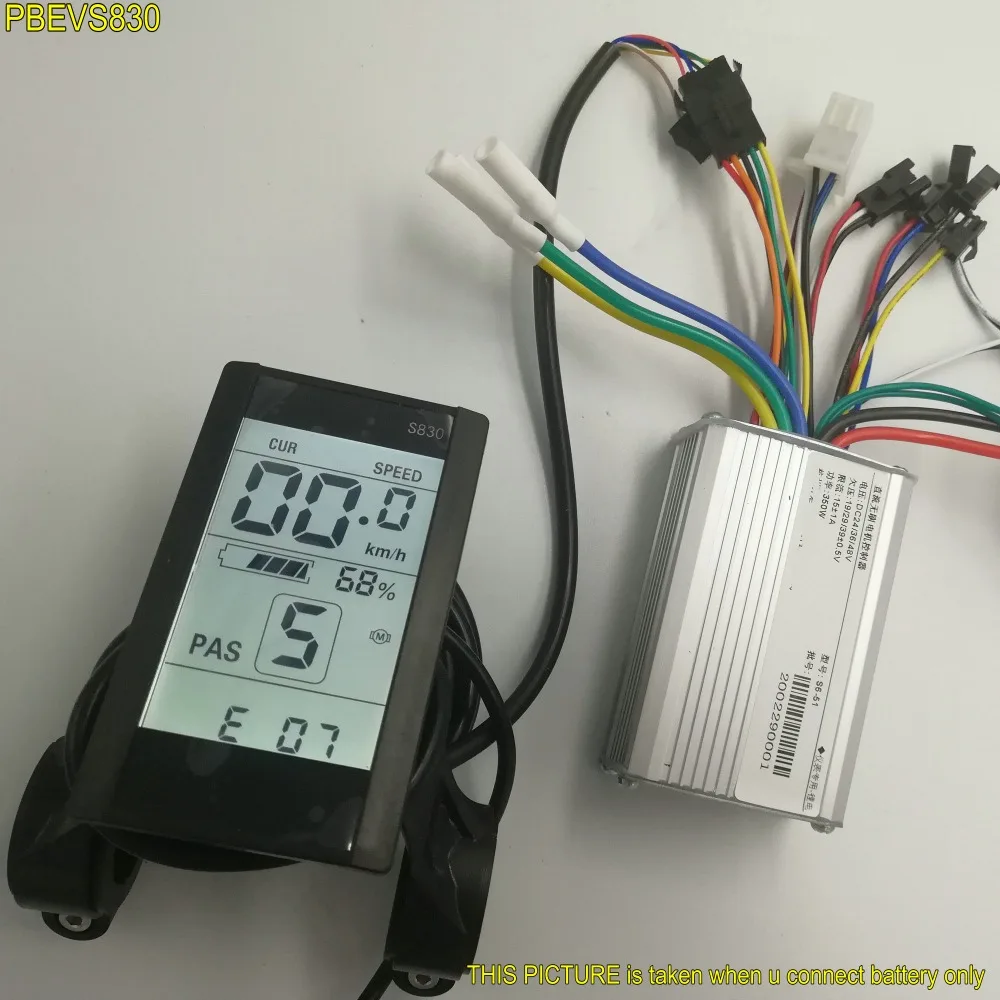

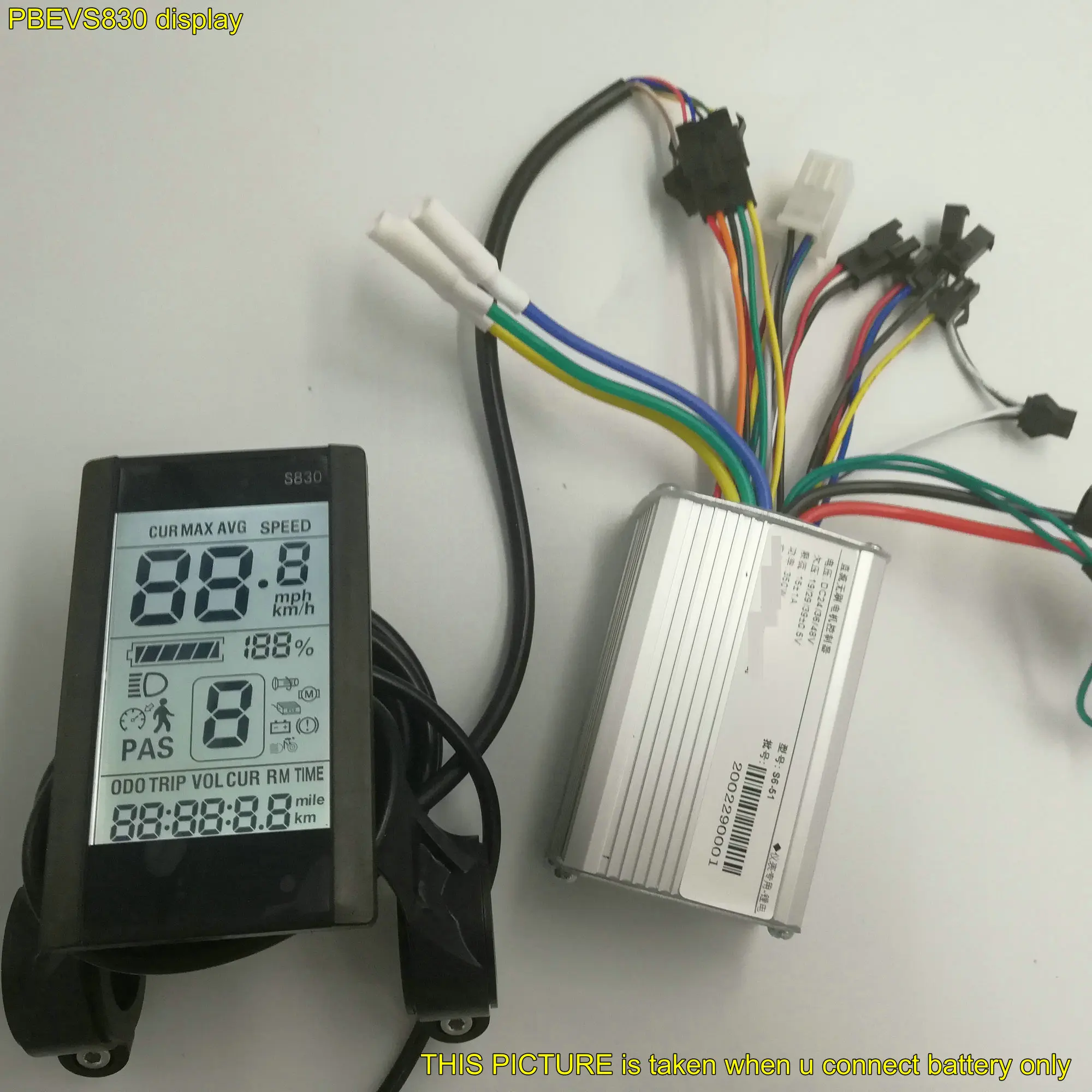

1. Отображение индикации

Скорость, коэффициент мощности педали, мощность батареи, код ошибки, ODO, одиночная поездка, одиночное время путешествия, передний свет,

2. Дисплей может установить:

Управление питанием, управление переключателем переднего света, круиз-контроль 6 км/ч, размер обода, набор максимальной скорости, автоматический набор времени сна, настройка подсветки, настройка напряжения батареи,

3. Протокол отображения и управления, UART,

4. О настройках(Если в сочетании с контроллером дисплей может быть настроен)

P01 задний светильник ness , 1 Самый темный, 3 Самый светильник

P02 Радиус действия: 0 для км, 1 для миль

P03 напряжение батареи, 24 В, 36 В. 48 В, настройка по умолчанию 36 В

P04 время сна, 0 не сна, 1-60 время сна, единица за считанные минуты

P05 педаль передач,

0-3gears

Передач 1 шт. 2В

2 шестерни 3v

3 передач 4v

5 передач режим

Передач 1 шт. 2В

2 шестерни 2,5 v

3 шестерни 3v

4 шестерни 3,5 v

Плотности размещения пикселей (5 gear 4v

P06 Размер колесного диска; Единица измерения в дюймах, точность 0,1

P07 Скорость тестирования магнитного стального номера, 1-100.

P08Ограничение скорости, 0-50 км/ч. 50 означает отсутствие ограничения скорости,

Режим без связи, только ограниченная скорость для педали, не дроссельной заслонки,

Режим связи, ограниченная скорость для дроссельной заслонки и педали

P09 zero start и Nero start choose, 0-zero start, 1-nero start,

Набор режимов с приводом P10,0-это педаль с приводом, дроссельная заслонка не будет работать

1 электропривод, дроссельная заслонка, педаль не будет работать. (Вы можете установить это при нулевом запуске)

2. Педаль и дроссельная заслонка

P11: Настройка чувствительности педали, 1-11

P12: Настройка силы запуска педали 0-5

P13: Педальный датчик типа диска, 5, 8,12 точек pas сенсор

P14, настройка Регулятора Тока: настройка по умолчанию 12a, может установить его 0-20a.

P15, контрольная Настройка напряжения, точка защиты от пониженного напряжения,

'P16 ODO zero clear setting

5. Объяснение управления кнопками отображения:

В соответствии с операцией, имеет короткое нажатие или длительное нажатие,

Например, при езде, если вам нужна замена педали/Шестерня привода дроссельного клапана, короткое нажатие кнопки вверх или вниз,

При езде нажмитеМКнопка обменяет данные, указанные на дисплее,

5-1. Изменение коэффициента мощности педали и передач

Короткое нажатие будет размеру необходимо всего лишь прибавить и кратковременно нажмите вниз снизит один

5-2. Длинное нажатие кнопки M + up может изменить скорость

5-3. Установить и выйти из круиза 6 км/ч, и передний свет, и нулевая четкость для диапазона

Когда велосипед находится в стационарном режиме, нажмите кнопку M, чтобы перейти в Круизный режим 6 км/ч, отпустите.

Длинное нажатие M включит/выключит передний свет,

Под P16, долго нажимайте M в течение 5 секунд, ODO clear zero,

5-4 при отображении в рабочем режиме, длительное нажатие кнопки M выключит дисплей, в противном случае вы включите экран дисплея.

5-5, короткое нажатие кнопки M вы можете обменять данные в области отображения,

5-6 нажмите кнопку вверх + вниз, вы перейдете к настройке интерфейса, можете установить обод, номер магнитных сталей, легкость подсветки, точка защиты от пониженного напряжения .....

Под stting interface, короткая вверх или вниз Кнопка для добавления или отвлечения данных, данные будут сиять после того, как вы измените их, после выбора данных

Удерживайте кнопку M, чтобы сохранить данные, она прекратит светиться,

Или короткое нажатие M для обмена на следующие данные,

И нажмите кнопку вверх + вниз, вы выходите из настройки, если она не будет автоматически выходить через 10 секунд,

Мы всегда будем обновлять дисплей и контроллер, если вы получаете дисплей/контроллер, который немного отличается от инструкции, пожалуйста, свяжитесь с продавцом, это не повлияет на ваше использование,

Bellow-это бесщеточный контроллер, особенно хорош для литиевой батареи, которая сочетается с ним

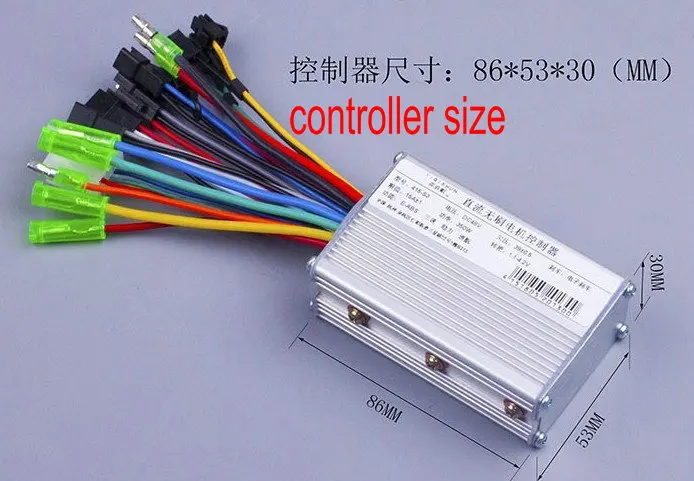

Контроллер 250 Вт-350 Вт

Защита от пониженного напряжения: 19 в/29 в/40 в

Номинальный ток: 250 Вт 13А, 350 Вт 15А,

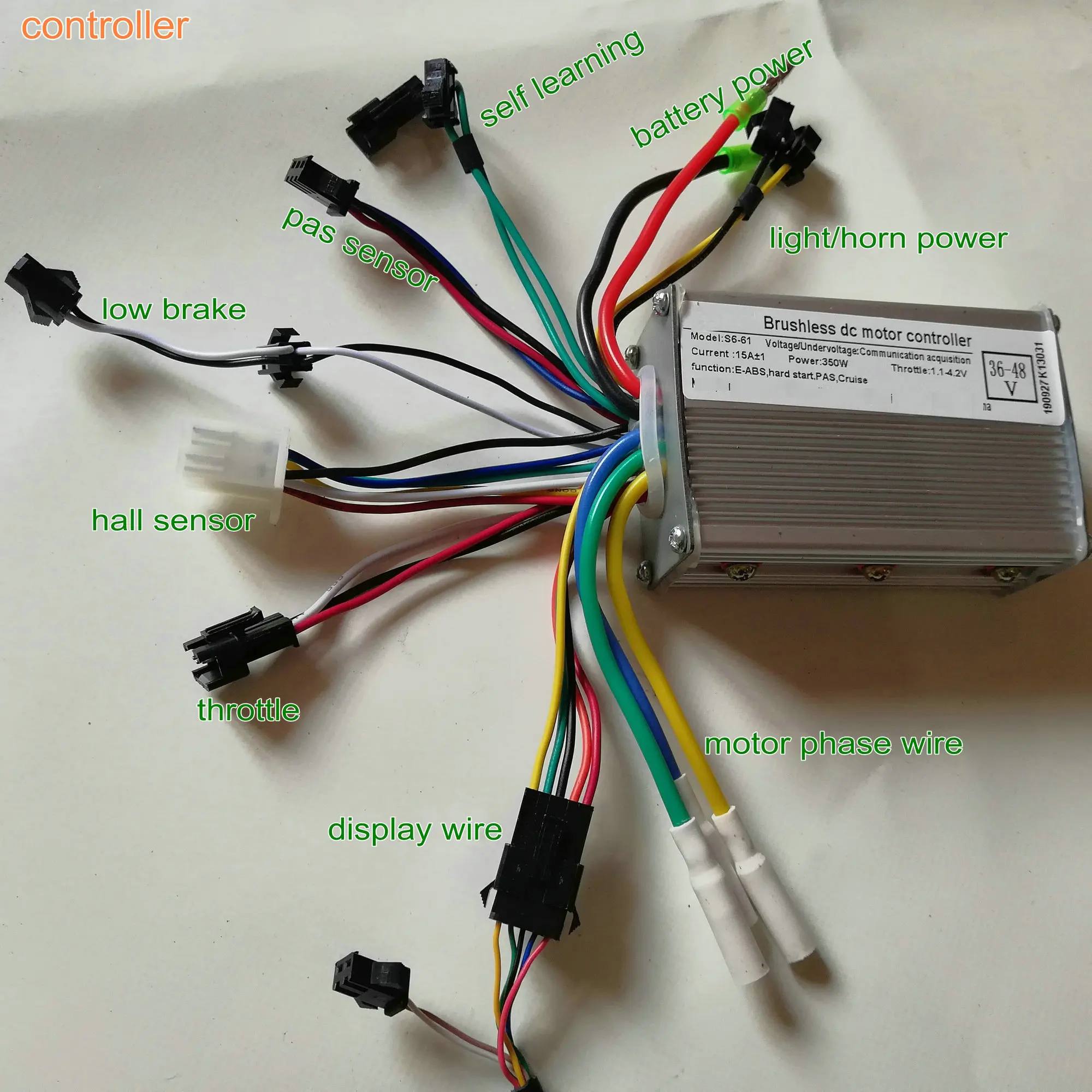

Контроллер проводки

Самообучающийся

Мощность аккумулятора (пожалуйста, выберите u хотите, чтобы он был в форме пули или Т-образной формы)

Двигателя двигателем постоянного тока однофазный провода

Провод датчика Холла двигателя

Низкий тормоз

Дроссельной заслонки

Жидкокристаллический дисплей

Педаль Помощь провод

Тормоз Холла ebs (пожалуйста, выберите вам это или нет)

Bellow is проводка контроллера

Цена указана за образец

Для заказа количества, пожалуйста, оставьте сообщение, мы дадим большую скидку. Если вам нужна инструкция, пожалуйста, оставьте адрес электронной почты.
