Особенности:

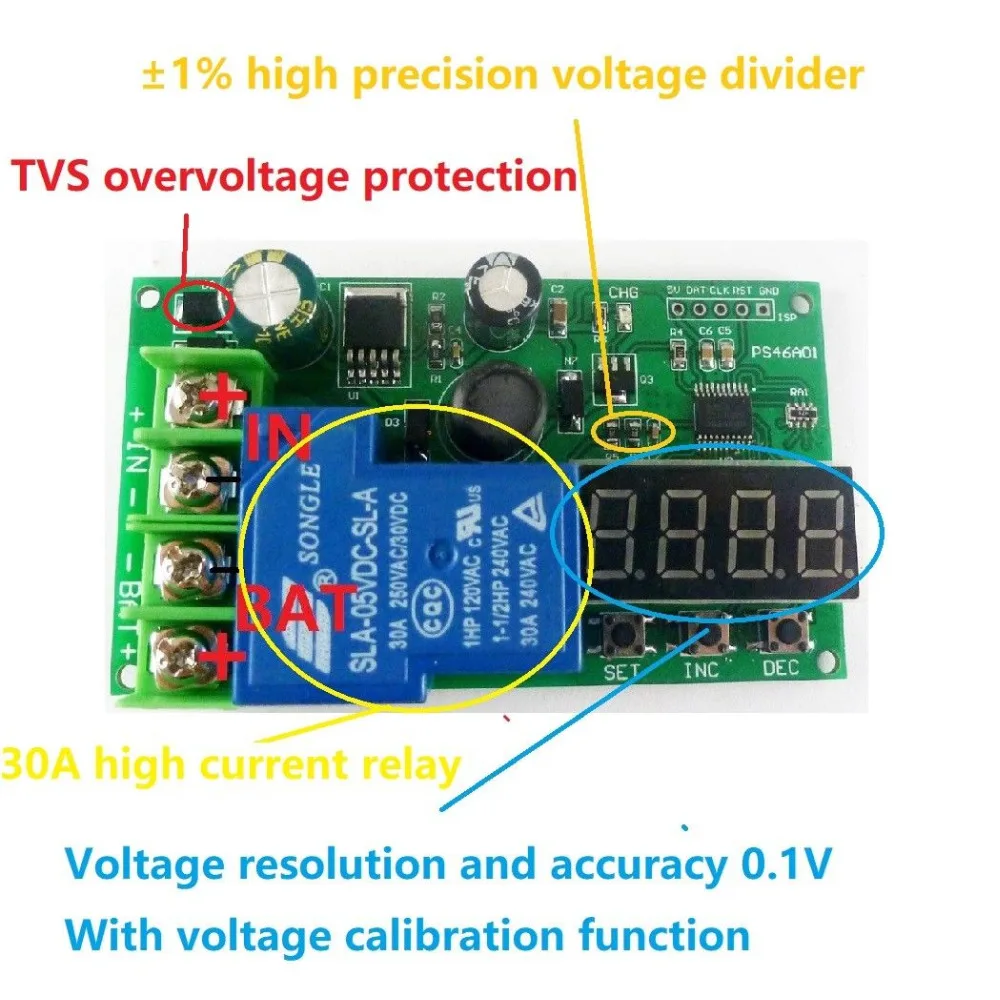

1. Защита от перенапряжения для телевизоров, когда питание включено, источник питания имеет мгновенное Высокое напряжение, tv может уменьшить мгновенное Высокое напряжение, защитить цепь.
2 1% высокоточные резисторы делителя делают измерение напряжения более точным. Старая версия разделитель резистор 5% точен.
3 Напряжение точность и Разрешение 0,1 V, и с функцией калибровки.
4. Уменьшает яркость цифрового дисплея, экономит энергию и защищает глаза.
5 параметров энергосбережения, чтобы избежать повторения настроек.
6 Установите напряжение отключения и Начальное напряжение до самого низкого (<6 в), который может использоваться в качестве вольтметра для измерения напряжения 7-60 В.
7. Он имеет энергосберегающий режим и восстанавливает заводские настройки.
Технические характеристики изделия:
Рабочее напряжение: 6-60 В постоянного тока.
Рабочий ток (12 В): стандартный режим, ток в режиме ожидания 10 мА; Ток зарядки 130 мА;
Энергосберегающий режим, ток в режиме ожидания 5 мА; Ток зарядки 125 мА.

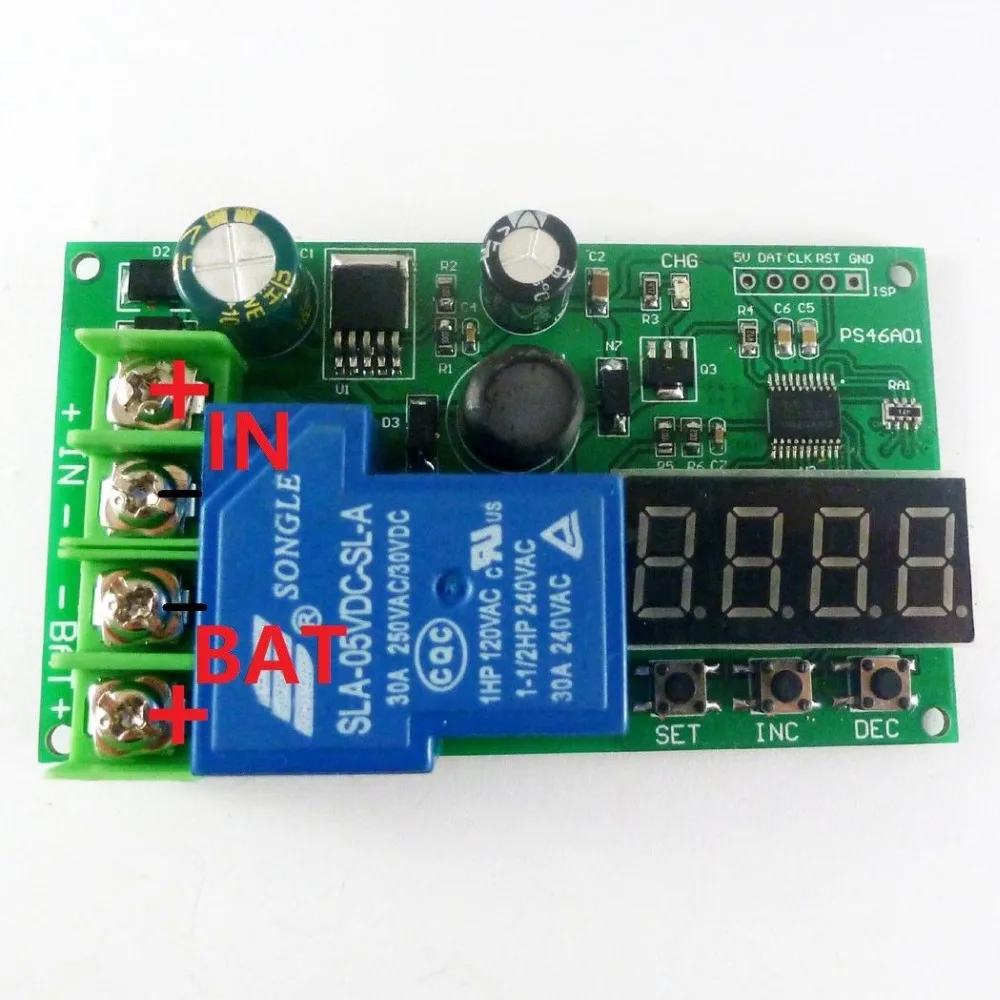

3 кнопки управления, 4 бит цифровой дисплей, 1 светодиодный индикатор зарядки.
Режим: стандартный режим, энергосберегающий режим, режим настройки, калибровка напряжения, заводские настройки.
Может управлять свинцово-кислотной батареей 6-48 В/литиевой батареей, диапазон напряжения зарядного устройства-7-60 В постоянного тока.
По умолчанию Начальное напряжение зарядки составляет 12 В. Напряжение заряда 14,8 в
Максимальный ток нагрузки реле: 30A 250VAC/30VDC
Размер: 80 x 46x 24 мм
Вес: 53 г
Область применения:
Тестер автомобильного аккумулятора
Солнечная батарея для зарядки
Мобильный loadspeaker
Свинцово-Кислотное зарядное устройство
Электрический велосипед Зарядное устройство
UPS
Портативное Промышленное и медицинское оборудование
Автономный Батарея зарядные устройства
Свинцово-кислотная/Ni-Cd / Ni-mh/Li-ion/Li-PO/литиевая батарея
Для получения более подробной информации см. Ниже описание или свяжитесь с нами для получения инструкций
Стандартный-режим:
После подключения аккумулятора введите стандартный режим (по умолчанию) и Отобразите текущее напряжение батареи (текущее напряжение)
Энергосберегающий режим:
В стандартном режиме нажмите и удерживайте кнопку «SET», чтобы войти в энергосберегающий режим. После включения питания он все еще войдет в энергосберегающий режим. В энергосберегающем режиме цифровая трубка не отображается, и другие функции работают нормально. В энергосберегающем режиме нажмите и удерживайте кнопку «SET», выйдите из энергосберегающего режима и войдите в стандартный режим.
Режим настройки (см. Дополнительные действия):
Установите напряжение отключения (Высокое напряжение):
В стандартном режиме нажмите и удерживайте кнопку «INC» (или нажмите кнопку «SET» после запуска кнопки «INC»), чтобы войти в режим настройки напряжения.
Установите Начальное напряжение (низкое напряжение):
В стандартном режиме нажмите и удерживайте кнопку «DEC» (или нажмите кнопку «SET» после запуска кнопки «DEC»), чтобы войти в режим настройки напряжения.
В режиме настройки, запуск кнопки «INC» увеличивает напряжение и запускает кнопку «DEC», чтобы уменьшить напряжение. Нажмите кнопку «INC» или «DEC», чтобы быстро установить напряжение.
Напряжение-Калибровка:
Сначала нажмите и удерживайте кнопку «SET», а затем включите снова, чтобы войти в режим калибровки напряжения (Примечание: Нажмите кнопку-> включить питание).
Например, напряжение источника питания составляет 12,00 в, а напряжение дисплея модуля-12,34 в. В это время требуется калибровка.
1. Сначала нажмите и удерживайте кнопку «SET», а затем включите питание (не забудьте сначала нажать кнопку, а затем включить), затем цифровая трубка отображает 12,34 в;
2. Триггер "DEC" или "INC" кнопка, пусть цифровая трубка дисплей 12,00 в
3. Снова нажмите кнопку «SET», чтобы сохранить параметры. (Если вы не хотите сохранять параметры, пожалуйста, отключите питание)
Фабрика-настройки:
В стандартном режиме нажмите и удерживайте кнопки «SET» и «INC» одновременно, пока цифровой дисплей не покажет «8888», в это время, восстановите заводские настройки, Начальное напряжение-12 В, выключение-напряжение-14,8 в. (Примечание: параметры калибровки напряжения не могут быть сброшены в заводские настройки)
Шаги операции (должны следовать инструкциям):
Пример 1: Мы хотим, чтобы зарядить 12V свинцово-кислотная батарея, Начните напряжение заряда 11,8 V и отрезной напряжение заряда 14,5 V.

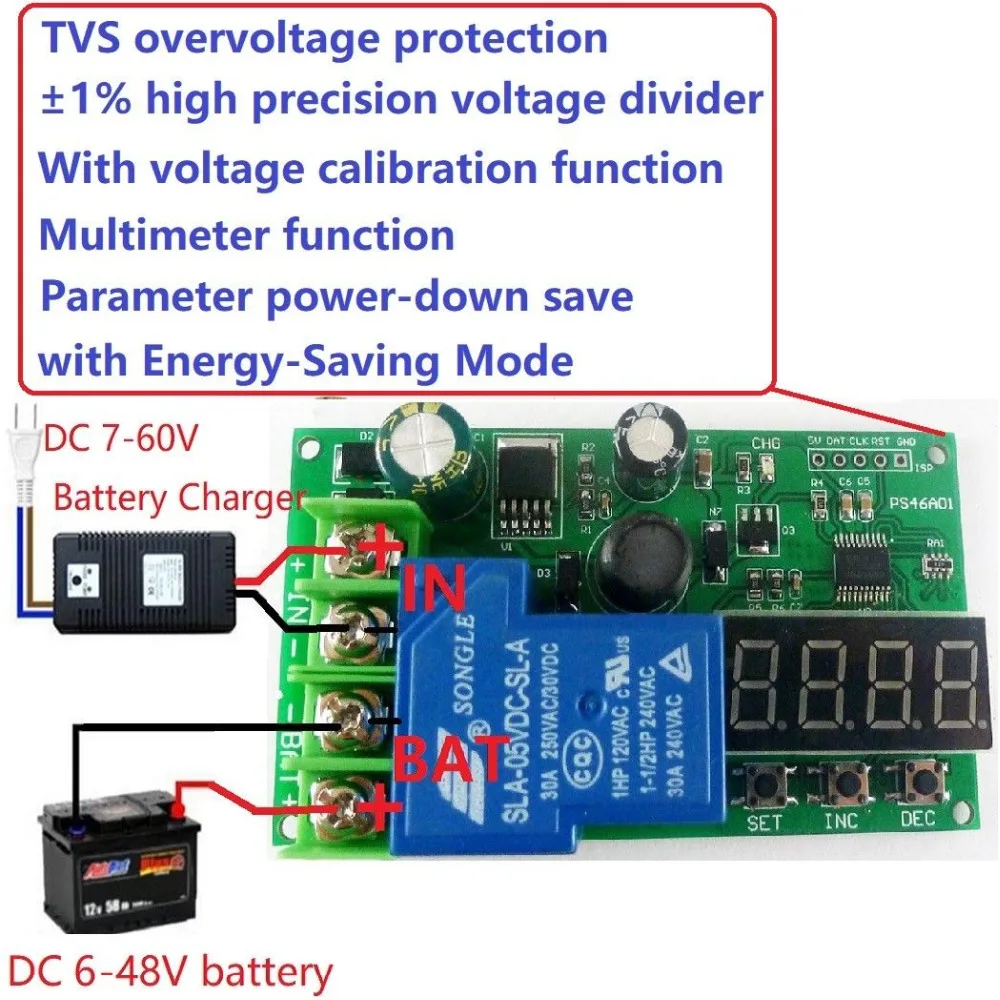

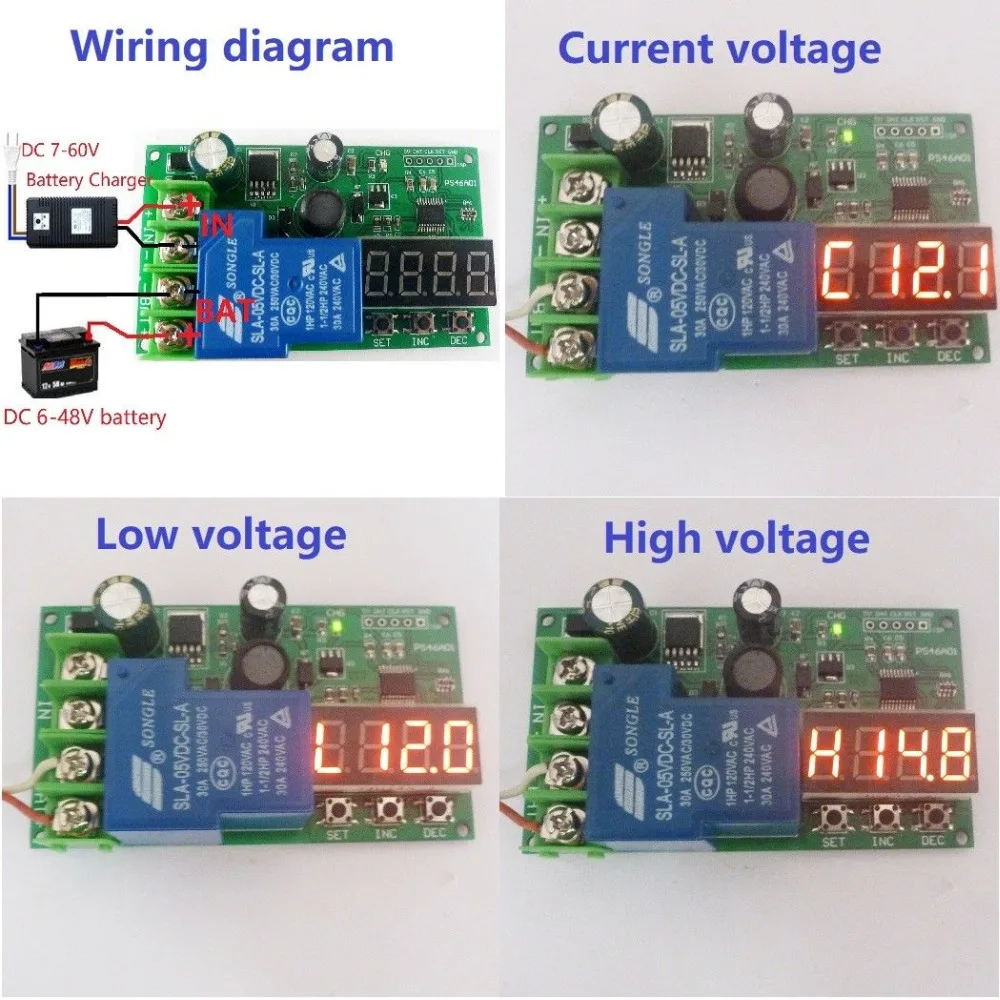

Шаг 1: подключите положительные и отрицательные порты аккумулятора к модулю BAT +/BAT- ports (чтобы гарантировать, что аккумулятор имеет более 20% емкости); цифровая трубка будет отображать напряжение батареи (например, напряжение батареи составляет 12,1 в, цифровой дисплей покажет «C12 .1 ")
Шаг 2: нажмите кнопку «INC», цифровой дисплей покажет «H14.8», затем нажмите кнопку «SET», «H» будет мигать, это режим настройки отключения напряжения.
Шаг 3: в режиме настройки напряжения отключения нажмите кнопку «INC», чтобы увеличить напряжение и кнопку «DEC», чтобы уменьшить напряжение. Нажмите кнопку «INC» или «DEC», чтобы быстро установить напряжение.
Шаг 4: Установите напряжение на «H14.5» и нажмите кнопку «Set», чтобы сохранить настройки.
Шаг 5: нажмите кнопку «DEC», цифровой дисплей покажет «L12.0», затем нажмите кнопку «SET», «L» будет мигать, это режим настройки начального напряжения.
Шаг 6: в режиме настройки напряжения запуска, нажмите кнопку «INC», чтобы увеличить напряжение и кнопку «DEC», чтобы уменьшить напряжение. Нажмите кнопку «INC» или «DEC», чтобы быстро установить напряжение.
Шаг 7: Установите напряжение на «L11.8» и нажмите кнопку «Set», чтобы сохранить настройки.
Шаг 8: повторно включите, отсоедините аккумулятор, затем подключите его снова.
Шаг 9: подключите положительные и отрицательные порты зарядного устройства к модулю BAT +/BAT- ports
Шаг 10: питание от зарядного устройства, зарядка аккумулятора.
Пример 2: отключение напряжения и Пусковое напряжение установлены, Прямая зарядка.
Шаг 1: подключите положительные и отрицательные порты аккумулятора к модулю BAT +/BAT- ports (чтобы убедиться, что аккумулятор имеет более 10% емкости); цифровая трубка будет отображать напряжение батареи (например, напряжение батареи составляет 12,1 в, цифровой дисплей покажет «C12 .1 ")
Шаг 2: подключите положительные и отрицательные порты зарядного устройства к модулю BAT +/BAT- ports
Шаг 3: питание от зарядного устройства, зарядка аккумулятора.
Вопросы и ответы:
В1: подходящее напряжение батареи? Типы батарей?
A1: Напряжение батареи: 6 В 8 в 12 В 16 В 24 в 48 в свинцово-кислотная батарея; 7,4 В, 11,1 В, 14,8 в, 18,5 в... 44,4 в литиевая батарея.
Тип батареи: свинцово-кислотный/Ni-Cd / Ni-mh/Li-ion/Li-PO/литиевая батарея.
В2: Можно ли сохранить параметры после выключения питания?
A2: Да, параметры могут быть сохранены при выключенном питании.
В3: почему цифровая трубка не отображается при подключении зарядного устройства?
A3: возможно, вы не подключили аккумулятор. Сначала Подключите аккумулятор, а затем подключите зарядное устройство.
В4: почему цифровая трубка не отображается после подключения аккумулятора?
A4: 1. Может быть, что емкость аккумулятора слишком низкая. Сначала зарядите аккумулятор зарядным устройством.
2. Плохое соединение или обратная полярность
3. Возможно, что модуль ввел энергосберегающий режим, нажмите и удерживайте кнопку «SET» до тех пор, пока цифровой дисплей.
В5: почему я не могу увеличить «Пусковое напряжение»?
A5: пожалуйста, сначала Увеличьте напряжение отключения.
В6: почему реле часто включается и выключается?
A6: 1 может быть, что зарядный ток слишком высок, или емкость батареи слишком мала.
2 может быть «Пусковое напряжение» и «выключенное напряжение» слишком близко.
Вопрос 7: Какой метод управления? Он может автоматически цикл зарядки? Могу ли я разрядиться при зарядке? Может ли он ограничивать ток?
A7: 1 это метод контроля напряжения
2 да, может автоматически циклировать зарядку; Например: «Пусковое напряжение»-12 В, «выключенное напряжение»-14,8 в, когда напряжение заряжается до 14,8 в для остановки зарядки, когда напряжение ниже 12 В для начала зарядки.
3 да, вы можете разрядить во время зарядки.
4 Нет, этот модуль может управлять только напряжением и не может контролировать ток. Не может ограничивать ток, размер тока зависит от вашего зарядного устройства и емкости аккумулятора.
В8: Может ли зарядное устройство 15 в заряжать аккумулятор 24 В или может ли зарядное устройство 32 В заряжать аккумулятор 12 В?
A8: Нет, этот модуль является просто переключателем, нет функции повышения и понижения. Используйте подходящее зарядное устройство для зарядки аккумулятора.
Посылка содержание
100% Фирменная Новинка
1 X6-60V свинцово-кислотный литиевый аккумулятор, Защитная панель для зарядки UPS солнечной батареи автомобиля
