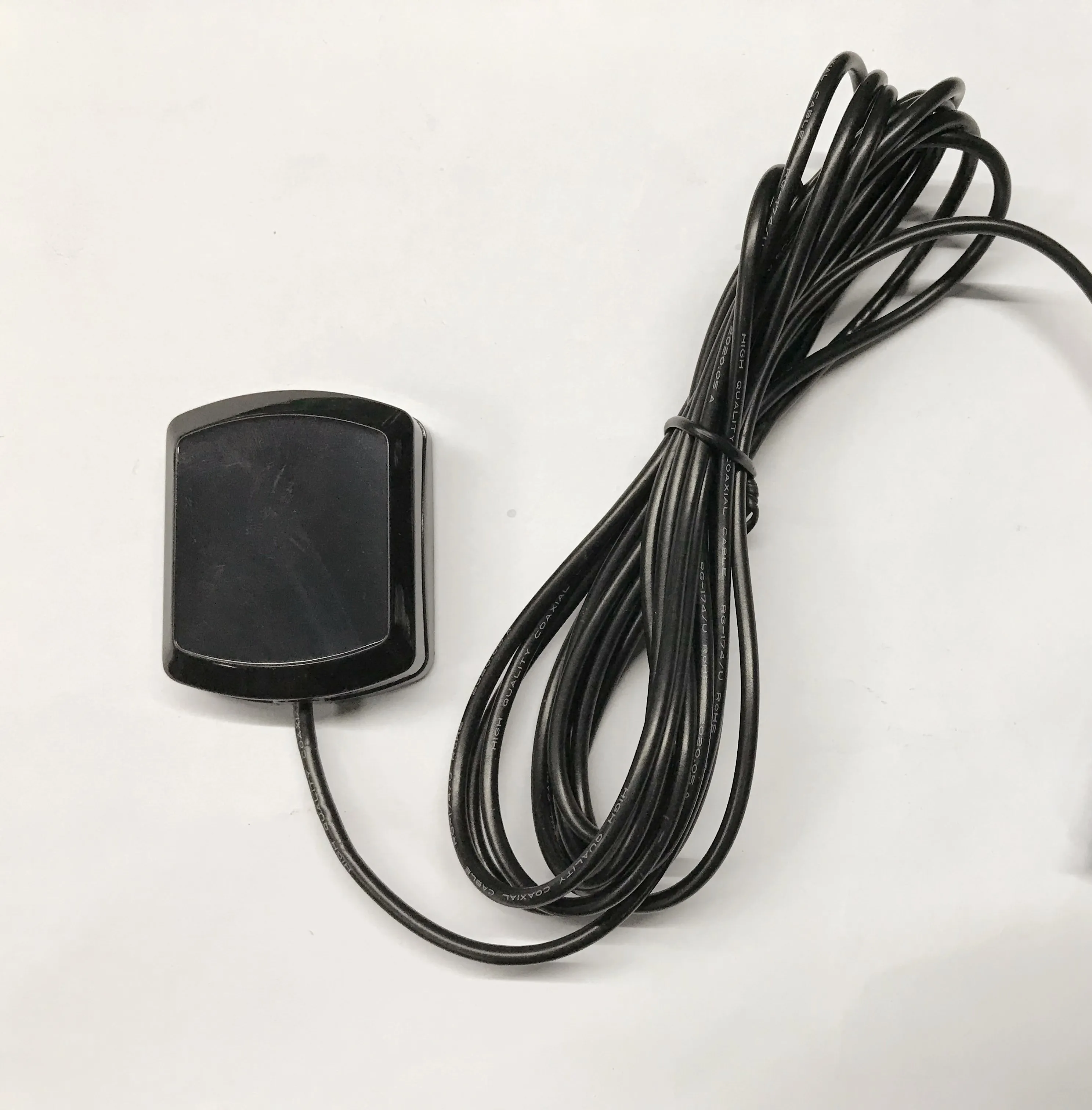

Водонепроницаемая наружная антенна GPS GLONASS с высоким коэффициентом усиления

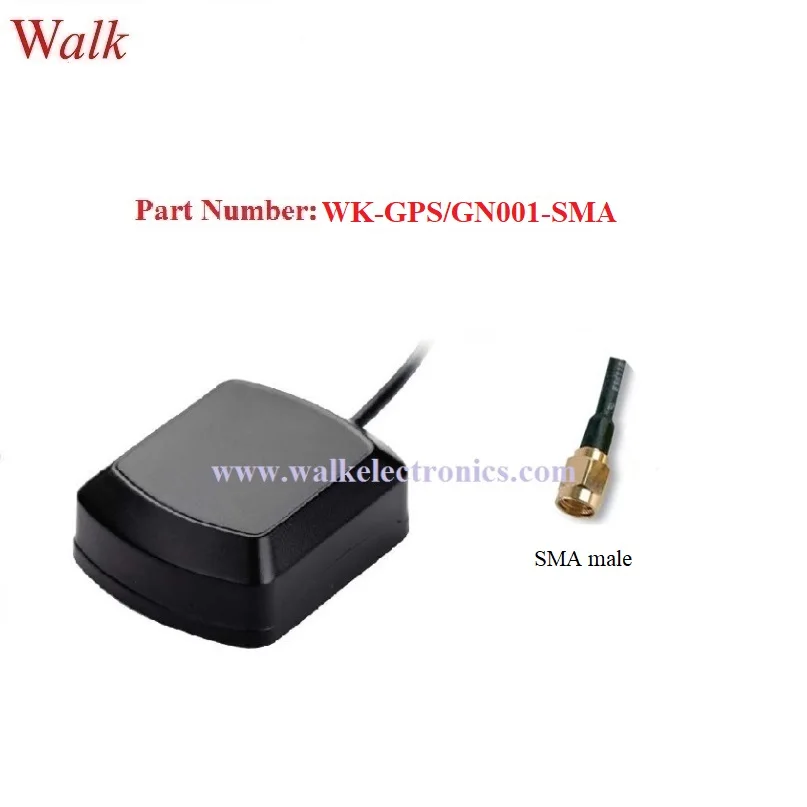

Номер детали: WK-GPS/GN001-SMA

Спецификация диэлектрической антенны

Размер

25 × 25 × 4 мм

Частотный диапазон

1575-1610 МГц

Центральная частота

1590 МГц +/-3 МГц

(GPS: 1575,42 Гц, ГЛОНАСС: 1602 МГц)

V.S.W.R

1,5: 1

Затухание

Fo ± 100 МГц> 30 дБ

Сопротивление

50 Ом

Пиковый коэффициент усиления

> 3 дбск, на основе 7 × 7 см наземной плоскости

Покрытие для усиления

>-4 дбск при-90 °<0<+ 90 ° (более 75% объема)

Поляризация

Правшей Циркуляр (RHCP)

Технические характеристики LNA

Коэффициент усиления LNA

(Без кабеля)

28 дБ типичный

Шумовая фигура

1,5 дБ

V.S.W.R

<1,65

Напряжение постоянного тока

2,7-5,0 В ± 0,5 В

Постоянный ток

13 мамакс (5 В постоянного тока)

Механические характеристики

Размер

48.5x38.5x15.5мм

Вес

<200 г

Кабель

Кабель 4 м RG174

Соединитель

SMA Мужской прямой

Другой кабель

RG316, LMR100 или другие

Другой разъем

SMB, FME, FAKRA, MMCX или другие

Крепление

Магнитный или клейкий

Корпус

Черный ABS

Экологическая спецификация

Рабочая температура

-40 ℃ ~ + 85 ℃

Вибрация

Синусоидальная развертка 1 г (0-P), 10 ~ 50 ~ 10 Гц Каждая ось

Влажность

95% ~ 100% RH

Водонепроницаемый

100% водонепроницаемый
