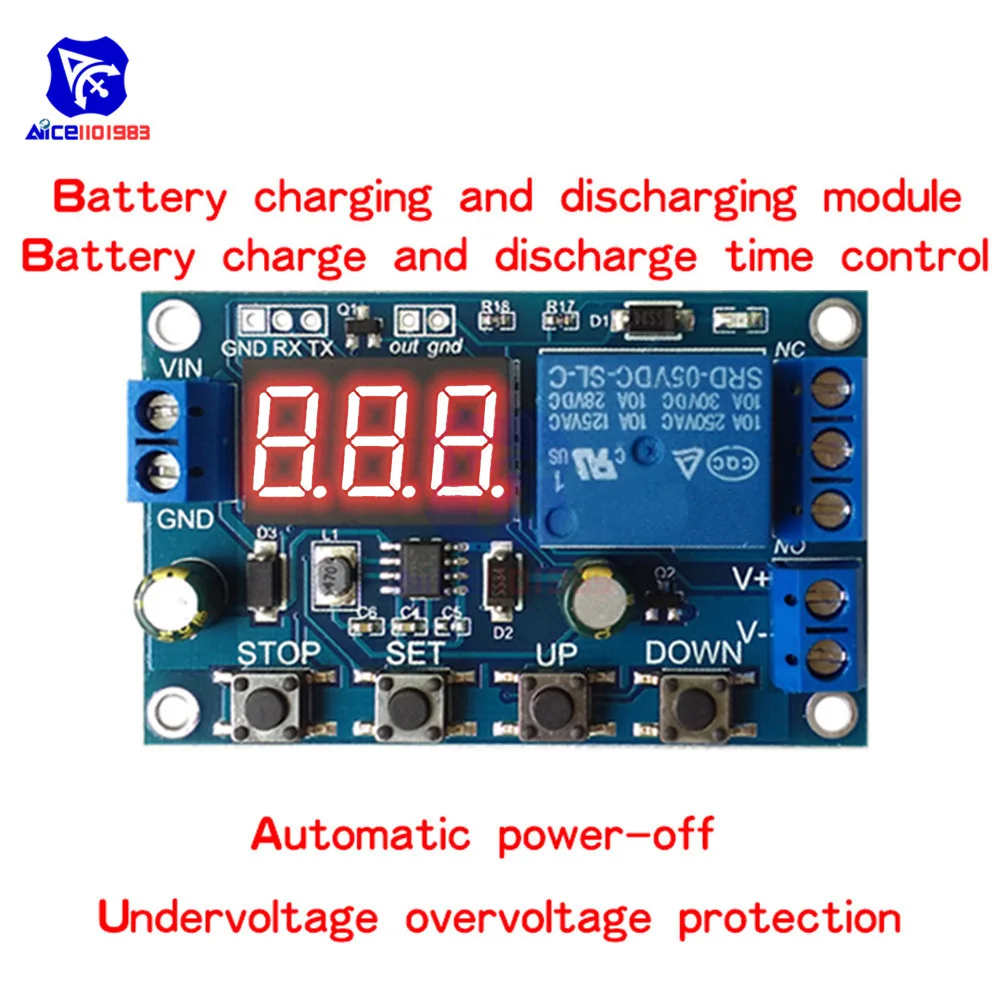

Зарядка батареи/модуль сброса интегрированный вольтметр понижение

Зарядка батареи/модуль сброса интегрированный вольтметр понижение

Изюминка:

1. Интеллектуальное управление зарядкой и разрядкой аккумулятора

2. Вы можете установить время зарядки и разрядки

3. С функцией последовательной связи, мониторинг в реальном времени рабочего состояния реле через последовательный порт

4. Дополнительный сигнал на выходе, когда реле отвечает условиям, выход высокий, вы можете управлять другим оборудованием.

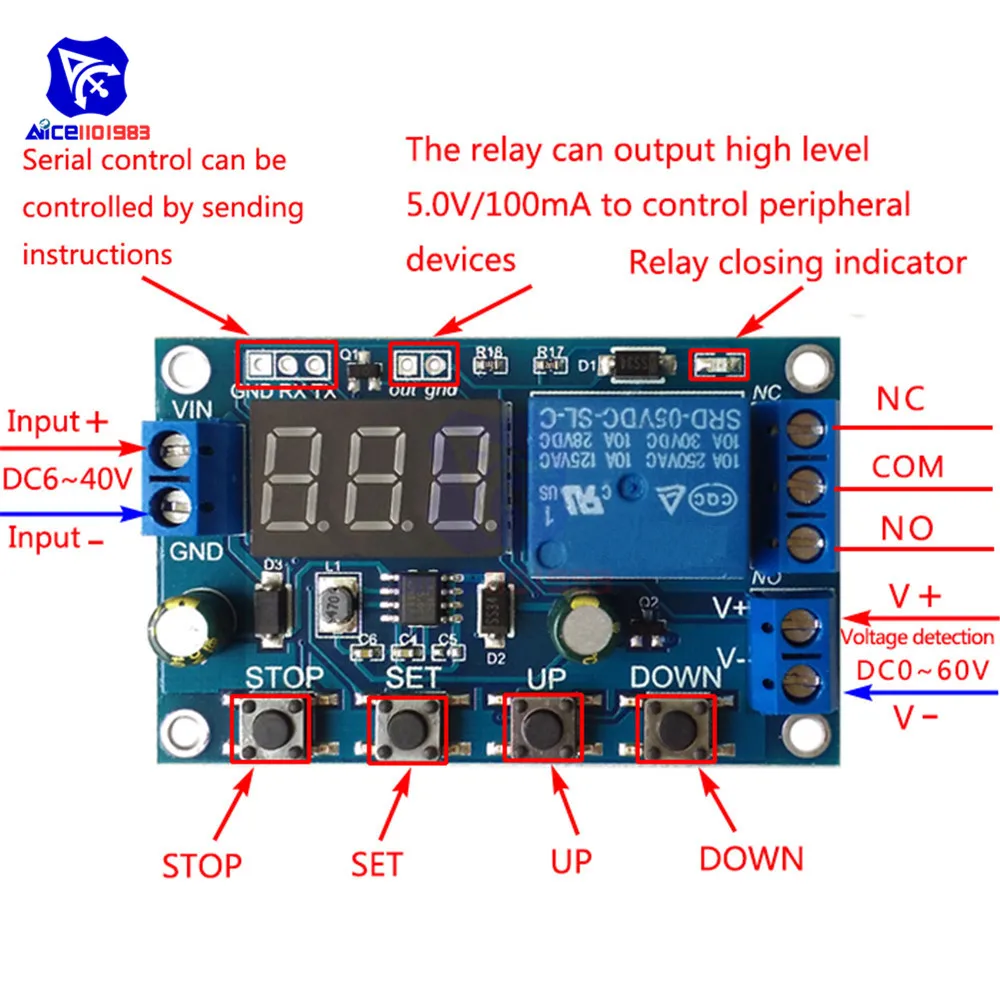

5. Кнопка аварийной остановки (кнопка остановки), с обратной защитой, обратная не горит.

Режим работы:

Верхний предел напряжения: UL1, нижний предел напряжения nL1, верхний предел напряжения больше, чем нижний предел напряжения (UL1> nL1)

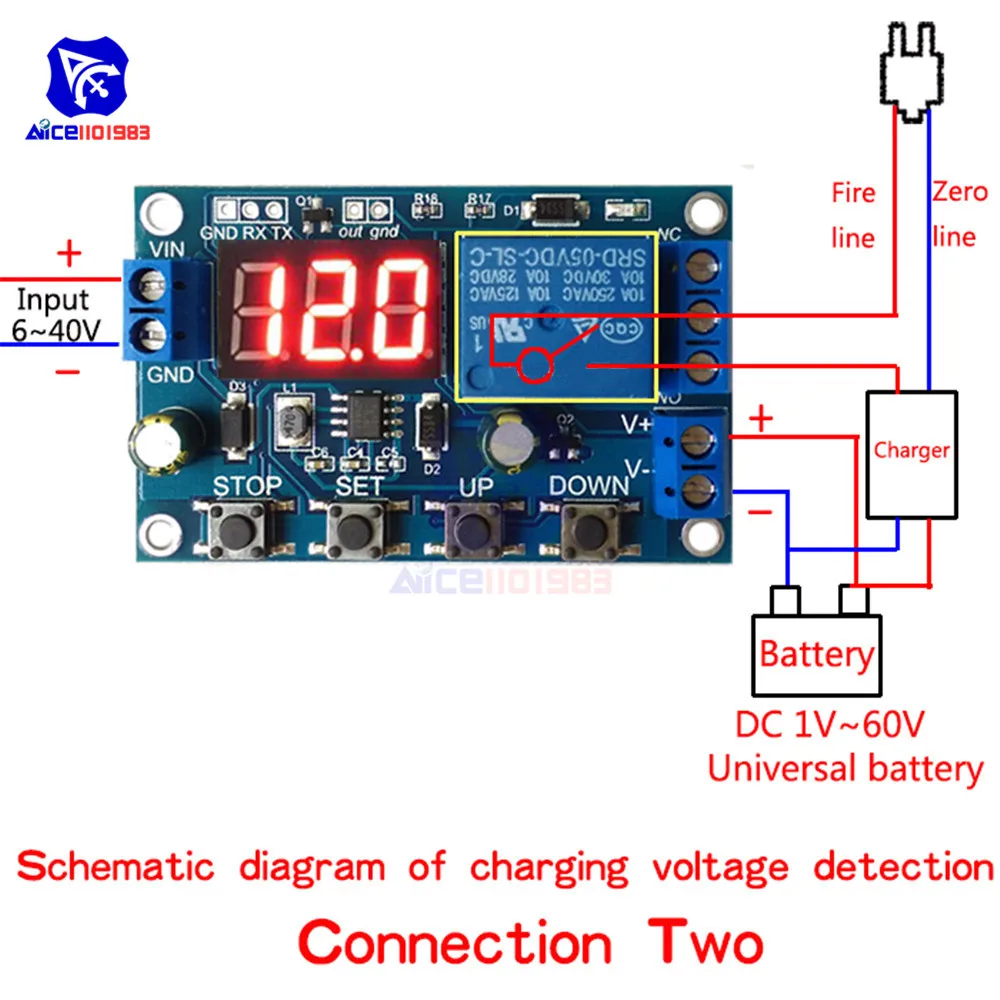

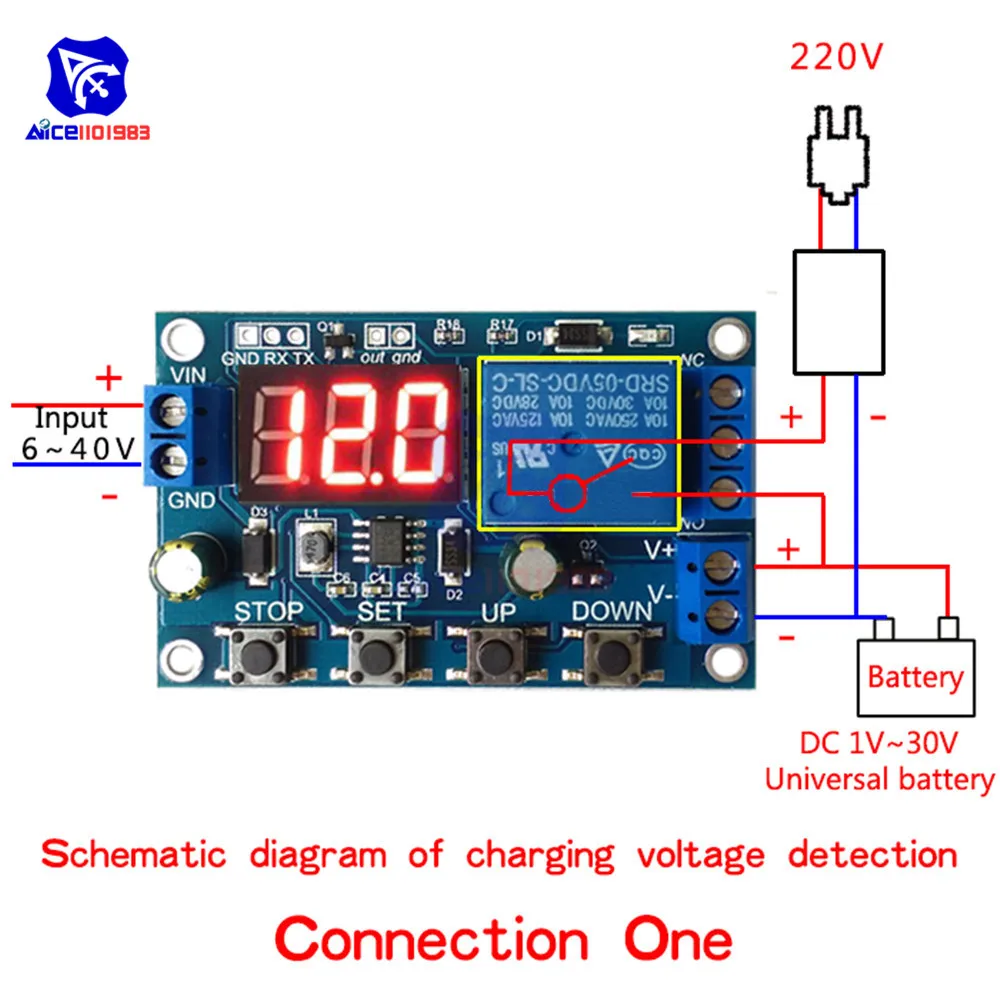

U-1: измерение зарядки: Когда измеренное напряжение ниже нижнего предельного напряжения, реле тянет выше, Верхнее предельное напряжение, реле отключено.

U-2: контроль времени измерения заряда: Установите время зарядки (OP), Когда измеренное напряжение ниже нижнего предельного напряжения, реле тянется, а затем начните обратный отсчет времени, конец таймера, реле выключено, Когда измеренное напряжение выше верхнего предельного напряжения, Реле отключено.

U-3: обнаружение разряда: Когда измеренное напряжение ниже нижнего предельного напряжения, реле выключено, выше верхнего предельного напряжения, реле тянет

U-4: контроль времени обнаружения разряда: Установите время разряда (OP), Когда измеренное напряжение выше верхнего предельного напряжения, реле тяги, и Затем начните обратный отсчет времени, конец таймера, реле выключено, Когда измеренное напряжение ниже нижнего предельного напряжения, реле отключено

U-5: напряжение в диапазоне, натяжение реле: Когда измеренное напряжение между верхним и нижним пределами, натяжение реле, другие обстоятельства открываются

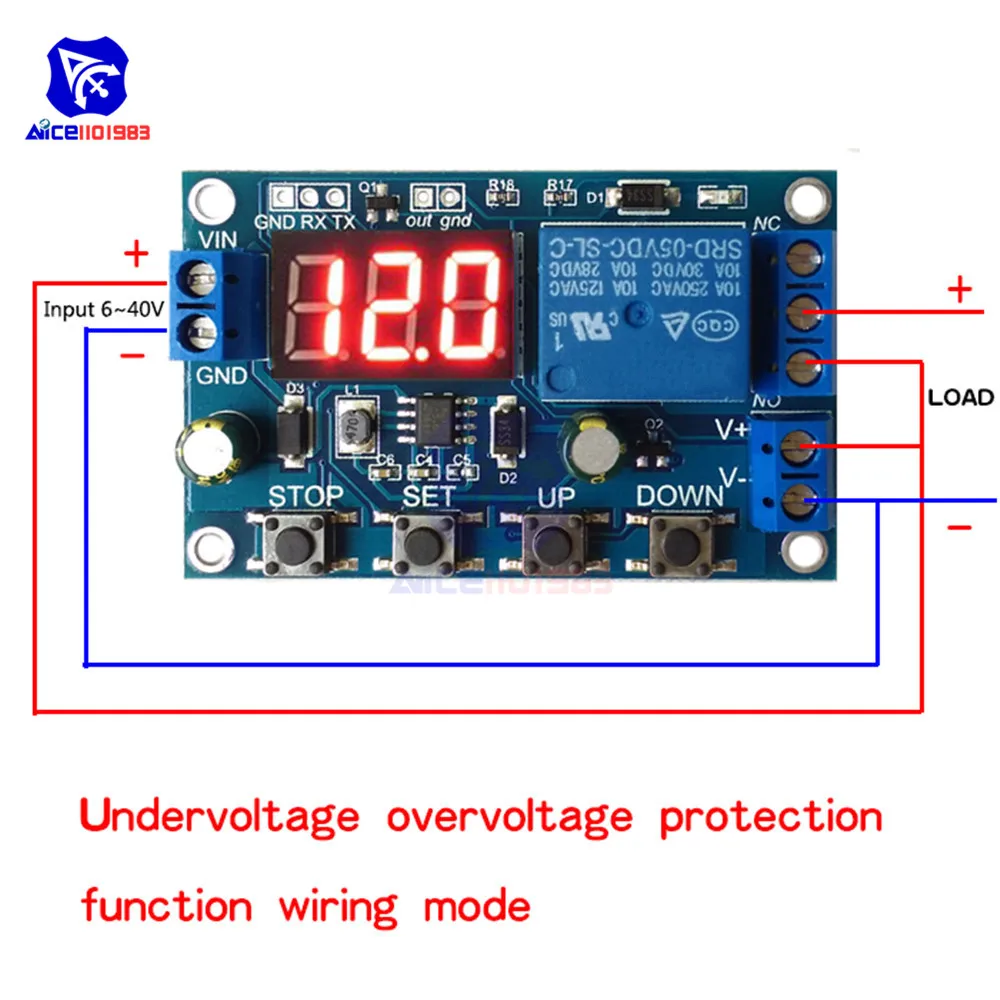

U-6: напряжение вне интервала, реле тянет: измеренное напряжение ниже нижнего предельного напряжения или выше, чем Верхнее предельное напряжение, реле тянет, другой чехол реле выключен.

Параметры продукта:

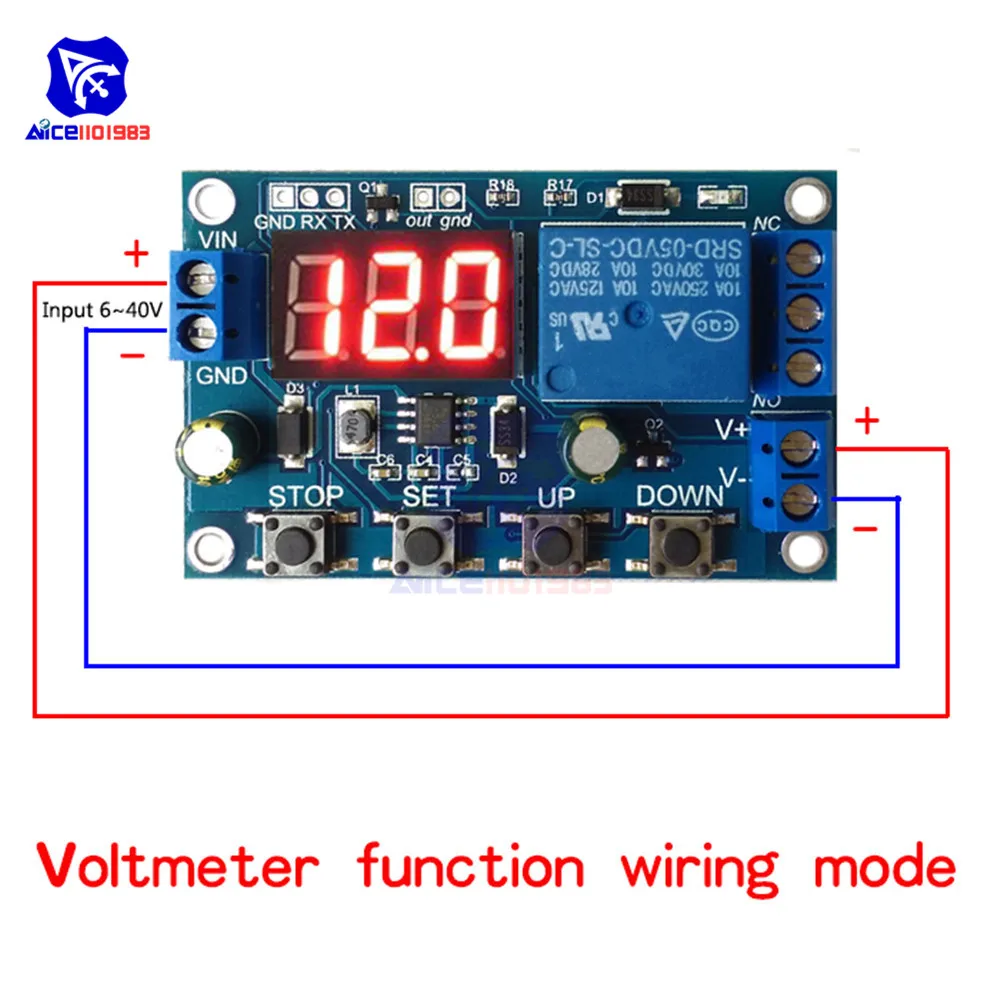

1: напряжение источника питания: DC6--40V, диапазон обнаружения напряжения постоянного тока 0-60 в, подходит для различных батарей менее 60 в, погрешность измерения напряжения +/-0,1 В.

2: Время зарядки и разрядки (OP) Диапазон: 0 - 999 минут.

Как я могу задать параметры?

1. Во-первых, в соответствии с их потребностями, для определения требований рабочей модели

2. В соответствии с режимом работы реле, в главном интерфейсе (Когда модуль включен, он будет мигать текущий режим работы, режим по умолчанию U-1, И затем введите основной интерфейс) нажмите кнопку SET в течение 2 секунд, а затем отпустите, введите интерфейс выбора режима, Вверх, вниз, чтобы выбрать режим, который будет установлен (U-1 ~ U-6)

3. После выбора режима, предположим, что мы выбрали режим U-1 и нажмите кнопку SET, чтобы установить соответствующий параметр. Заданный параметр будет мигать (верхний предел напряжения UL1, нижний предел напряжения nL1, время проводимости OP), нажимать вверх, вниз, чтобы увеличить или Уменьшить, вы всегда можете нажать кнопку, чтобы быстро увеличить или уменьшить, нажмите кнопку SET, чтобы установить текущий режим следующего параметра, процесс Выше

4. Установите параметры, а затем нажмите кнопку Set в течение 2 секунд, чтобы отпустить, режим настройки тока будет мигать, а затем вернуться к основному интерфейсу, Установите параметры успеха

5. В главном интерфейсе нажмите клавишу вниз для достижения переключения напряжения и времени.

Интерфейс выбора режима: Нажмите кнопку SET в течение длительного времени, чтобы войти в интерфейс выбора режима, установите законченный, долгое время нажмите кнопку set, а затем отпустите интерфейс выбора режима выхода, назад к основному интерфейсу.

Дополнительные Особенности:

1. Загрузка данных: через последовательный порт для достижения загрузки данных, интервал 1s загружает напряжение и время работы, легко для постданных анализа

2. Параметры настройки последовательного порта: вы можете установить режим и параметры через последовательный порт, более удобный

3. Дополнительный сигнал на выходе, когда реле отвечает условиям, выход высокий, другой выход низкий.

Контроль последовательного порта (TTL уровень связи)

Стандарт связи:

Скорость передачи данных составляет 115200 bps

Бит данных: 8

Стоп-бит: 1

Контрольная цифра: нет

Управление потоком: нет

Серийная команда:

"U-1": режим работы (диапазон U-1-U-6)

"000": 0-не включает функцию синхронизации, не-0-Функция синхронизации (диапазон от 001 до 999)

"Dw02.9": Установите нижний предел напряжения

"Up10.1": Установите верхний предел напряжения (диапазон 00,0 В ~ 99,9 В)

«Получить»: получить текущие настройки

«On»: позволяет реле Включить

"Off": Всегда выключайте реле

«СТАРТ»: начало загрузки данных

«Стоп»: прекратите загрузку данных

Вышеуказанная команда может быть любой комбинацией из двух, должны быть разделены запятыми

Например: "dw02.9, up10.1" Установите нижний предел напряжения 02,9 в верхний предел напряжения 10,1 В

Статус загрузки: тестовое напряжение + время + статус

"00,0 в, 00: 00: 00, OP/r/n"

00,0 в: измеренное напряжение

00:00:00: реле вовремя

Состояние: реле OP on, реле CL off

Расширение функции стоп-ключа:

Режим включения реле:

1. ВКЛ: время проводимости, реле позволяет проводить

2. Выключено: реле отключено и всегда выключено

Нажмите кнопку СТОП на главном интерфейсе, чтобы переключиться между включением и выключением, текущее состояние будет мигать, а затем вернуться к основному интерфейсу. (Эта функция является функцией аварийной остановки, ключом для отключения Реле)

Режим сна:

1. C-P режим сна: в течение пяти минут, без какой-либо операции, цифровая трубка автоматически отключит дисплей, программа нормальная работа

2. Обычный режим O-d: цифровая трубка всегда открыта

Нажмите и удерживайте кнопку стоп в течение 2 секунд для освобождения, чтобы достичь C-P и O-d состояния переключателя, текущее состояние будет мигать, а затем вернуться к основному интерфейсу.
