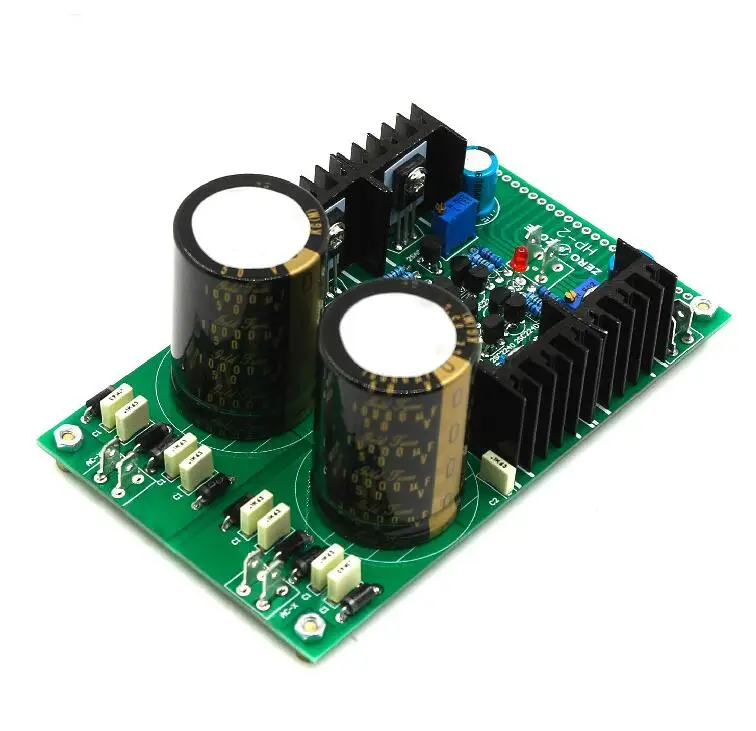

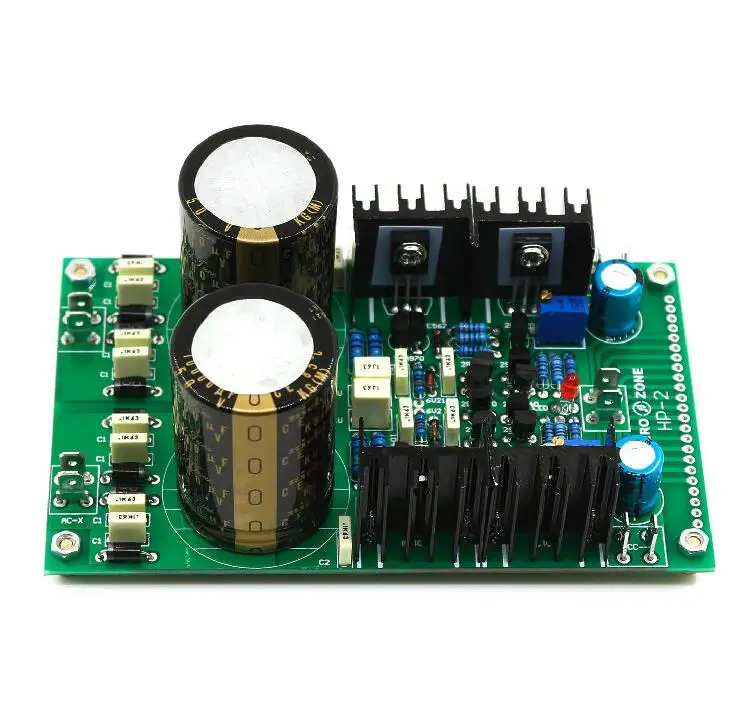

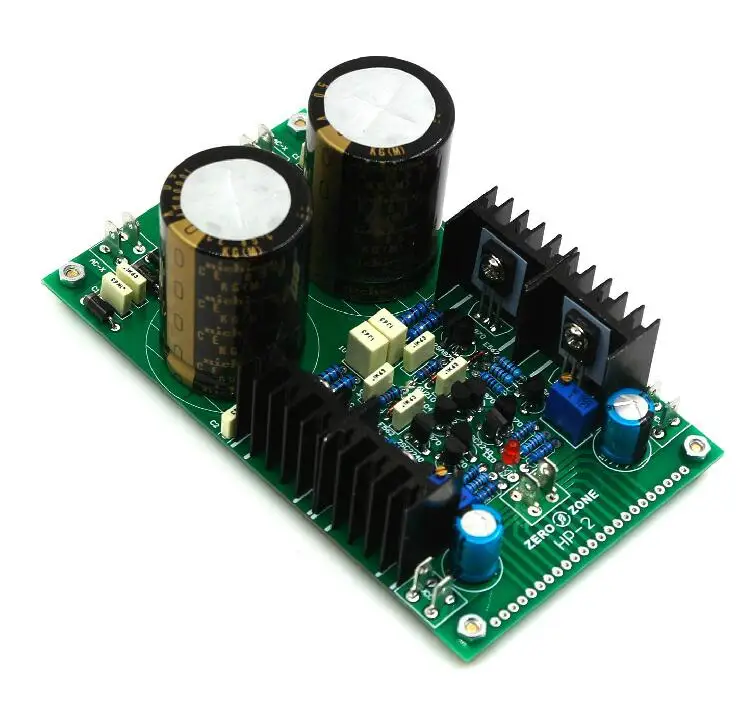

H P 2 супер параллельный блок питания класса A с регулируемым сервоприводом KG Type I

H P 2 супер параллельный блок питания класса A с регулируемым сервоприводом KG Type I

Краткое описание:

Супер параллельный регулятор HP-2 CPI servo power, низкое внутреннее сопротивление, высокая точность, отличная переходная реакция,
Идеально подходит для шлифовки DAC, preamp, усилитель напряжения и этап ввода, на самом деле Слушайте богатое чувство
Низкочастотный, Высокочастотный и деликатный.

Размер печатной платы: 75 мм * 125 мм * 50

Основная емкость-две оригинальные Nichicon KG Type I 10000 мкФ/50V.

Примечание:ЭтоСобранный тест ОК готовая доска.

Основные характеристики:

1. Используйте двойной мостовой выпрямитель, в двух одиночных системах можно использовать один трансформатор

2, низкий уровень шума <350UV, высокая стабильность напряжения после термической стабильности над/регулировкой нагрузки <0.5%, за которой следует основное падение напряжения без нагрузки

3, напряжение регулируется по просьбе 8V-с алюминиевой крышкой, 50В. Ток на выходе 10MA-1.5A (в зависимости от выпрямителя с регулятором варьируется)


Выходное напряжение и Входное напряжение (постоянный ток) рекомендуют давление не менее 4 В, Рекомендуемое давление 5-8 в, низкое давление
Влияет на стабильность линий фильтра и напряжение, эффект спадет.

Разумный набор входного тока, как правило, устанавливается выше, чем сила тока 30%, слишком высокая заставит звук получить
Жесткий, высокое напряжение и высокий ток, обратите внимание на проблему регулировки тепла трубки.

1, R1

Выходной ток = 0,65 в/R1, R1 = 10R. На плате есть две резервные позиции для R1, как правило, для предварительного усилителя или напряжения
Этап усилителя, R1 использование 10R будет в порядке, чтобы играть немного более экстремально, вы можете в соответствии с вышеуказанной формулой, вы можете настроить
Одиночный или двойной резистор, чтобы получить звук личного предпочтения.


2, R2

Выходное напряжение 12-30 в, используйте около 10K

Выходное напряжение 30-50 в, используйте около 15K

Выходное напряжение 50-60 в, используйте около 22K

3, R3

Выходное напряжение 12-30 в, использование 4K-5K,

Выходное напряжение 30-50 в, используйте 11K-12K

Выходное напряжение 50-60 в, используйте 12-16K

Примечание: По умолчанию готовая плата R2 R3 резистор имеет выходное напряжение менее 30 В.
Стандартное издание использует ST BD139-140 в качестве регулятора,Если вам требуется выходное напряжение более 50 В, необходимо изменить BD139-140 с помощью A1358-C3421.
И также необходимо изменить все напряжение колпачков более 50 В, но вам нужно иметь их соответствующие части.
