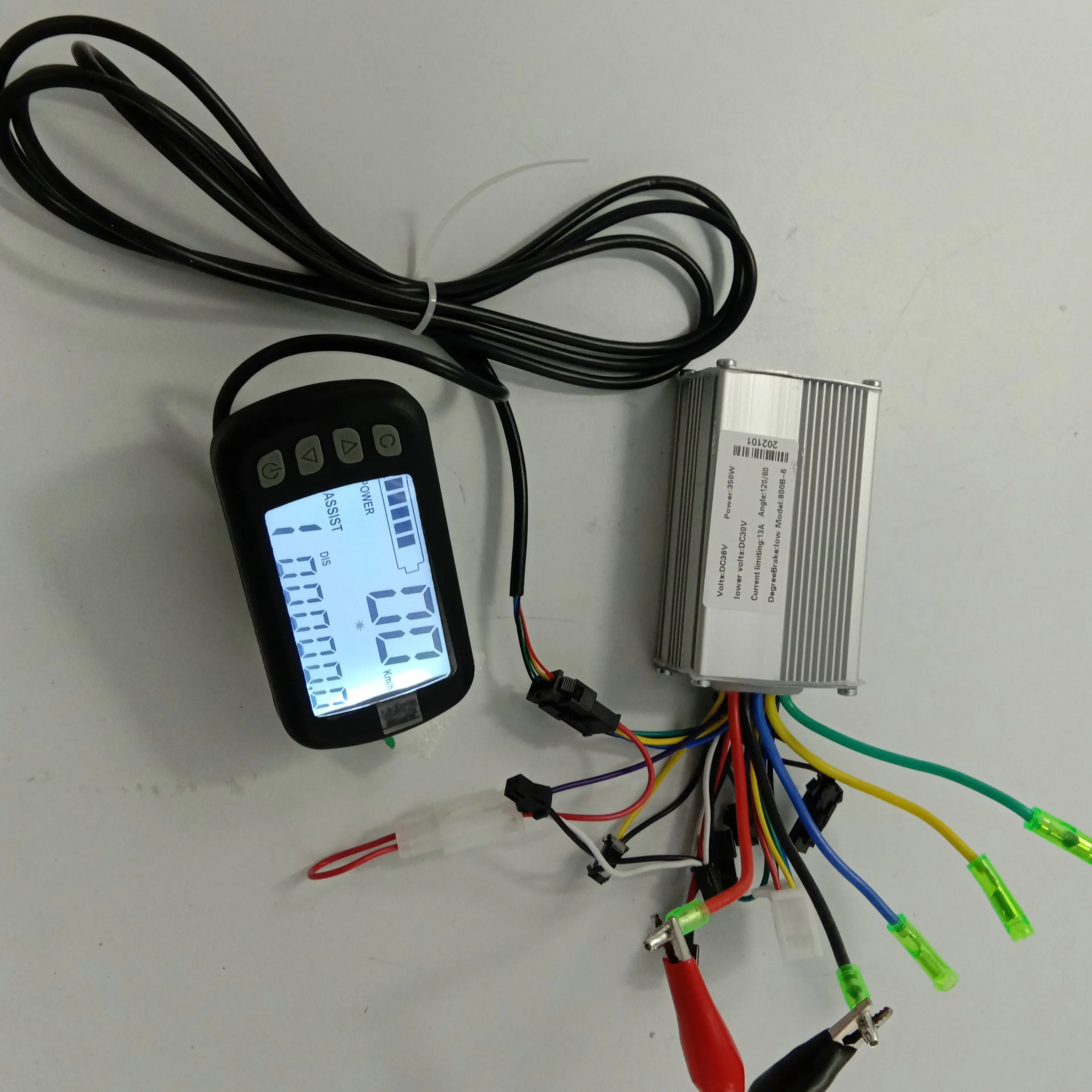

Контроллер скорости электродвигателя BLDC 24v36v48V250W350W прямоугольная волна и ЖК

Например, iphone/apple, samsung mobile, если нужно, пожалуйста, выберите отдельно.

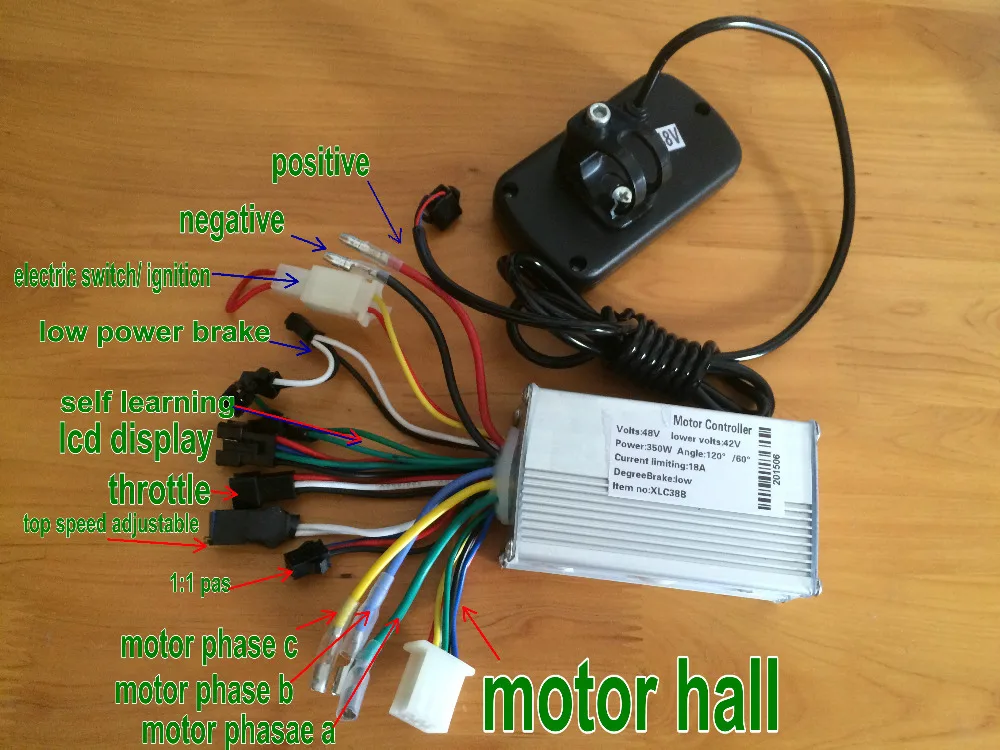

Каждый набор с измерителем руководство пользователя и контроллер проводки чертеж. Если вы хотите, пожалуйста, оставьте письмо.

ИПосле получения товаров, пожалуйста, сделайте контроллер самостоятельного обучения, чтобы соответствовать с фазой двигателя, и Установите дисплей прямо с P0-P6. Затем подключите провода. Будет меньше проблем

Модель B предназначена для клиентов, которым нравится Скорость управления ручкой

Называемая ручка качения 5 передач/контроллер дроссельной заслонки и наборы ЖК-метров

Модель заказа здесь ниже

Https:/item/32949517369.html?

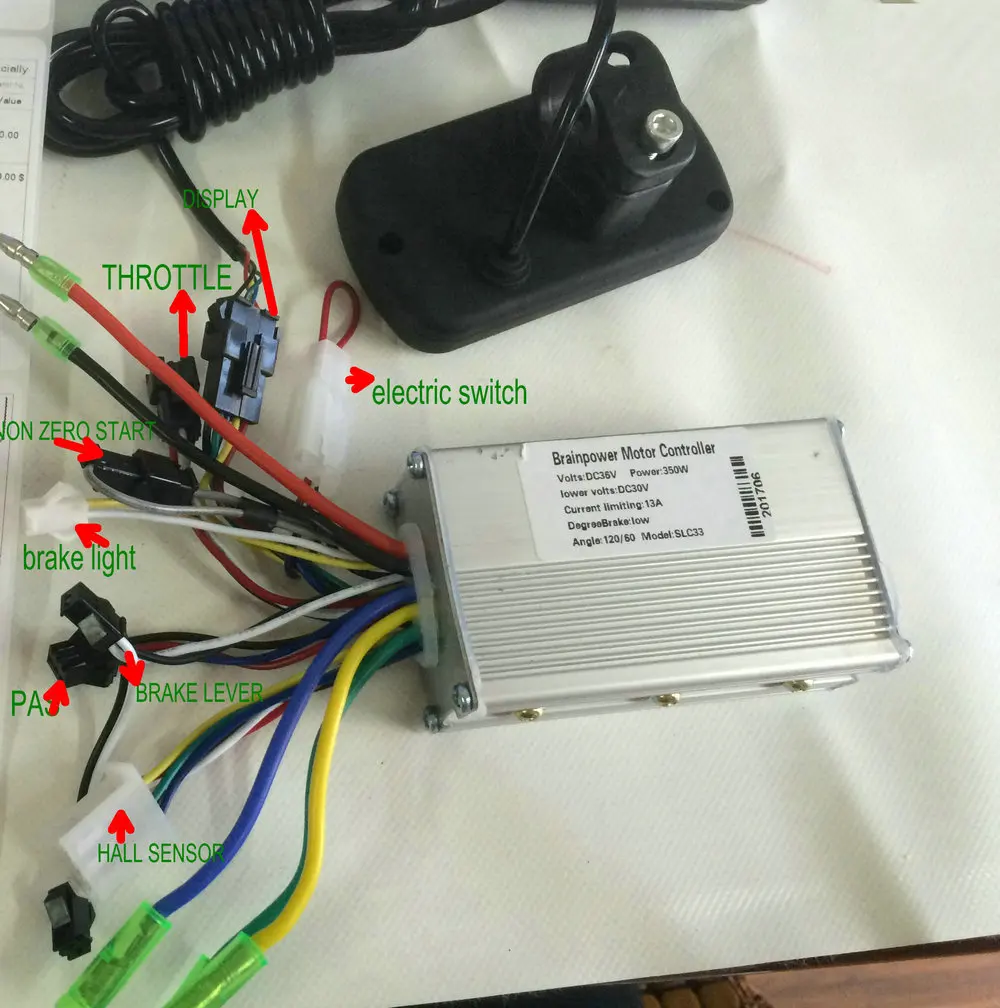

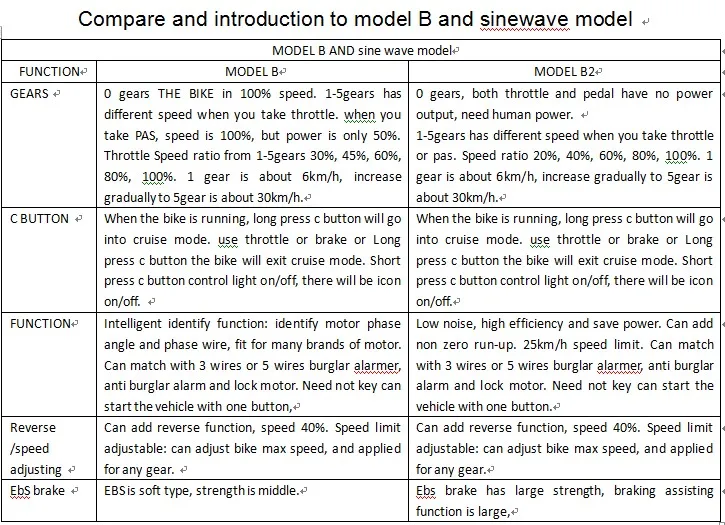

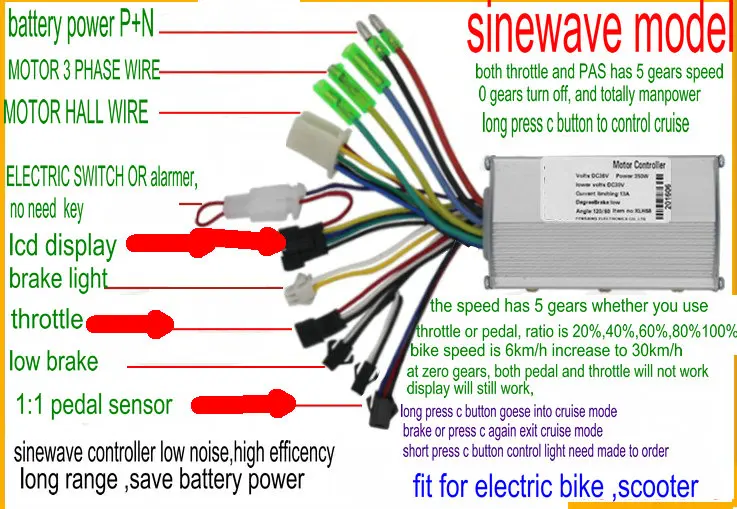

Ниже приводится сравнение между моделью b и моделью sinewave. Если нужно, можете выбрать.

Контроллер модели b sinewave

Общее введение

Интеллектуальная и своевременная Регулировка выходного тока в соответствии с частотой сигнала датчика мощности. Чувство начала нежное, не будет пустым шагом. Ручка качения 5 передач отметьте скорость, когда вы берете рукоятку дроссельной заслонки.

1 Шестерня 25% скорость/2 шестерни 40% скорость/3 шестерни 60% скорость/4 шестерни 80% скорость/5 передач 100% скорость/0 шестерня-100%

Если вы принимаете общий зубчатый мотор для велосипеда с номинальной скоростью 30 миль/час, когда уровень заряда батареи полный, 1 Шестерня имеет скорость 5 миль/час, что аналогично скорости ходьбы человека, 5 и 0 передач имеет скорость 35 миль/час. (Если напряжение полной мощности больше номинального напряжения, Скорость будет быстрее, чем номинальная.)

Флуоресцентный

Подробное описание

Точка продаж для наших продуктов

1. Наш ЖК-метр уникально разработан, используется для управления и регулировки переключения помощи, может обеспечить множество уровней мощности, не ограничивая скорость.

2 длинных нажатия кнопки CМожет начать круизную функцию контроллера. И он имеет мягкую функцию низкого напряжения, может экономить энергию для велосипеда и сделать его более комфортным для езды.

3. Его ограничение скорости может быть скорректировано; Может изменить верхнюю скорость велосипеда по желанию.

4 и имеет функцию самостоятельного обучения.

5. Его проводка проста и удобна.

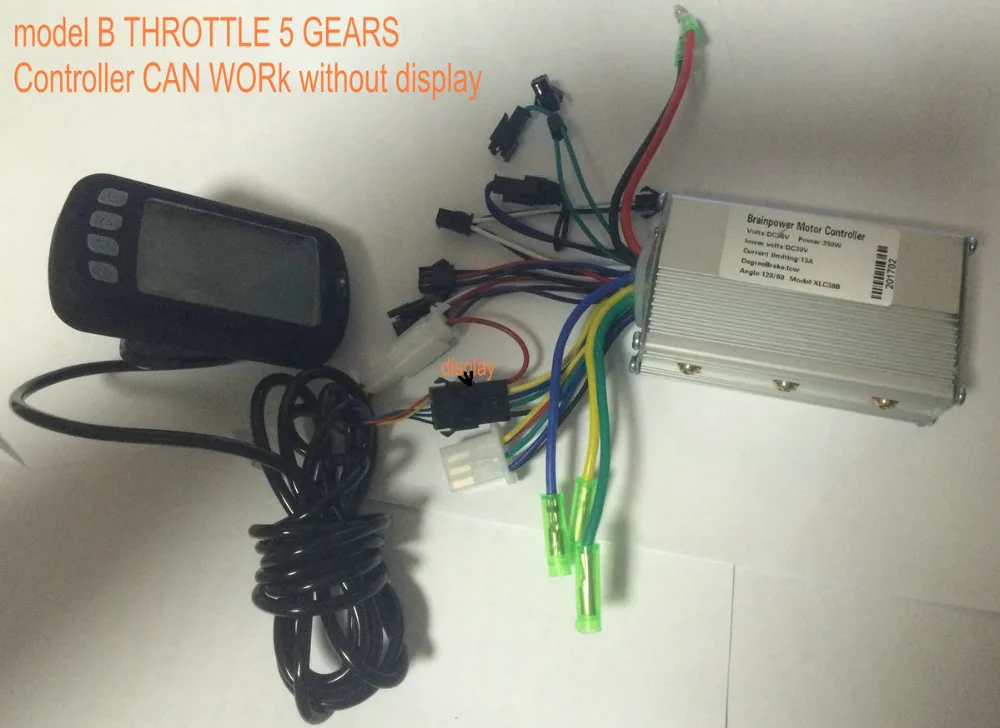

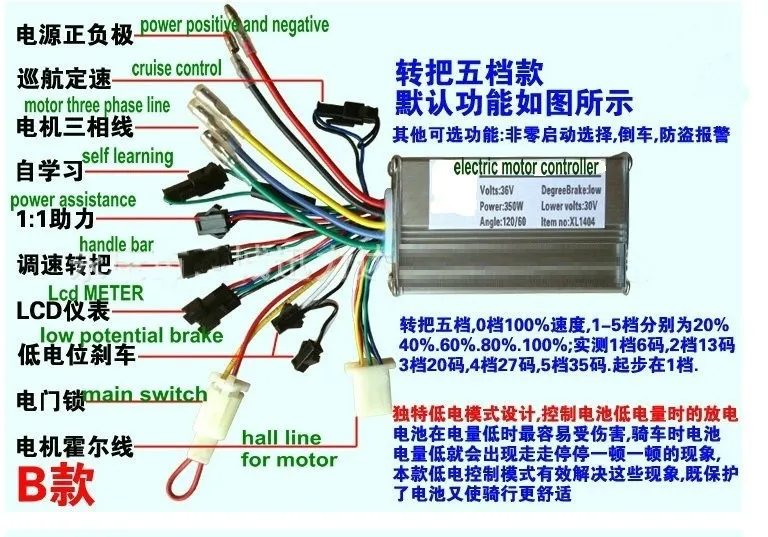

Модель BРучка качения/контроллер дроссельной заслонки 5 передач и наборы ЖК-метров

Уникальный дизайн режима низкой мощности будет контролировать разрядку, когда мощность будет низкой.

Аккумулятор будет легко поврежден при низком заряде. Когда вы едете, если мощность низкая, это будет выглядеть «стоп-и-го». Эта модель имеет режим управления низкой мощностью, чтобы решить это явление, чтобы защитить ваш аккумулятор и сделать вашу езду удобной.

Круиз  -Настройка по умолчанию: Держите скорость в течение 6 секунд, он начнет автоматический круиз. Нужна ручная кнопка для управления, может быть подключена напрямую, если вам не нужен круиз, просто Отсоедините разъем.

Функция самостоятельного обучения-Определение фазы двигателя, подходит для двигателя многих брендов.

Основной переключатель по умолчанию-короткое замыкание. Когда вы берете ручную планку с основным переключателем, можно подключить с ЖК-метром напрямую. Его ключевая функция:

Кнопка для управления переключателем передний светильник-по умолчанию без, если нужно, пожалуйста, сообщите заранее.

Ключ для управления круизным контролем

Переключения вверх/вниз, чтобы контролировать мощность помощь выходная мощность, 0 передач-100% скорости

1 Шестерня 20% скорость, 2 шестерни 40% скорость, 3 шестерни 60% скорость, 4 шестерни 80% скорость, 5 передач 100% скорость

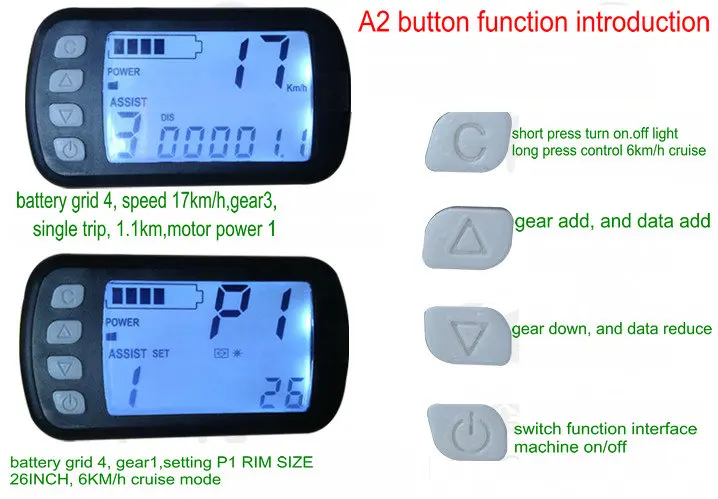

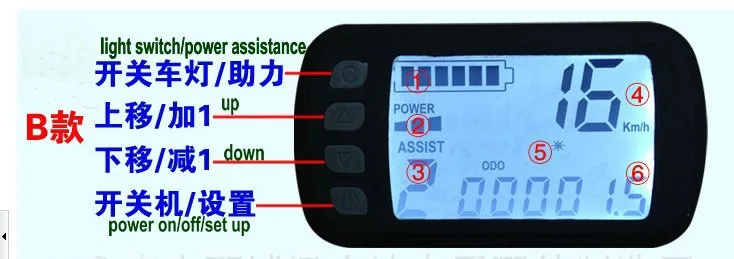

Модель b метр

1 укажите уровень тестера

2 Выходная мощность двигателя (Мониторинг потребления энергии в реальном времени)

3 подвижных зубчатых колеса (по умолчанию-отметьте 6 зубчатых колес. 1 Передача для запуска с максимальной скоростью 6 миль/час,)

4 скорости-точно укажите скорость

5. Состояние велосипеда (например, изображение показывает помощь в питании)

6 других индикаций данных, см. Накопленный пробег

Нажмите и удерживайте нажатой клавишу, и их комбинация имеет различные функции, пожалуйста, прочитайте руководство пользователя, когда получите его

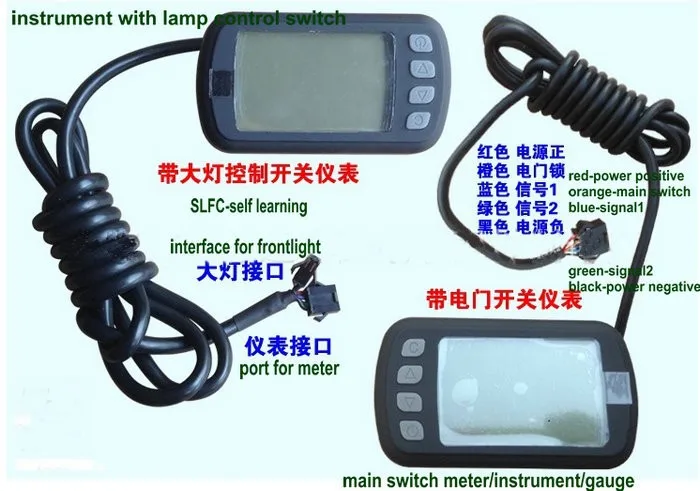

Если вы хотите, чтобы на дисплее был провод для управления передним светом, можете оставить сообщение, чтобы добавить этот провод. Может потребоваться дополнительная оплата, иногда, когда мы заняты, эта услуга недоступна,

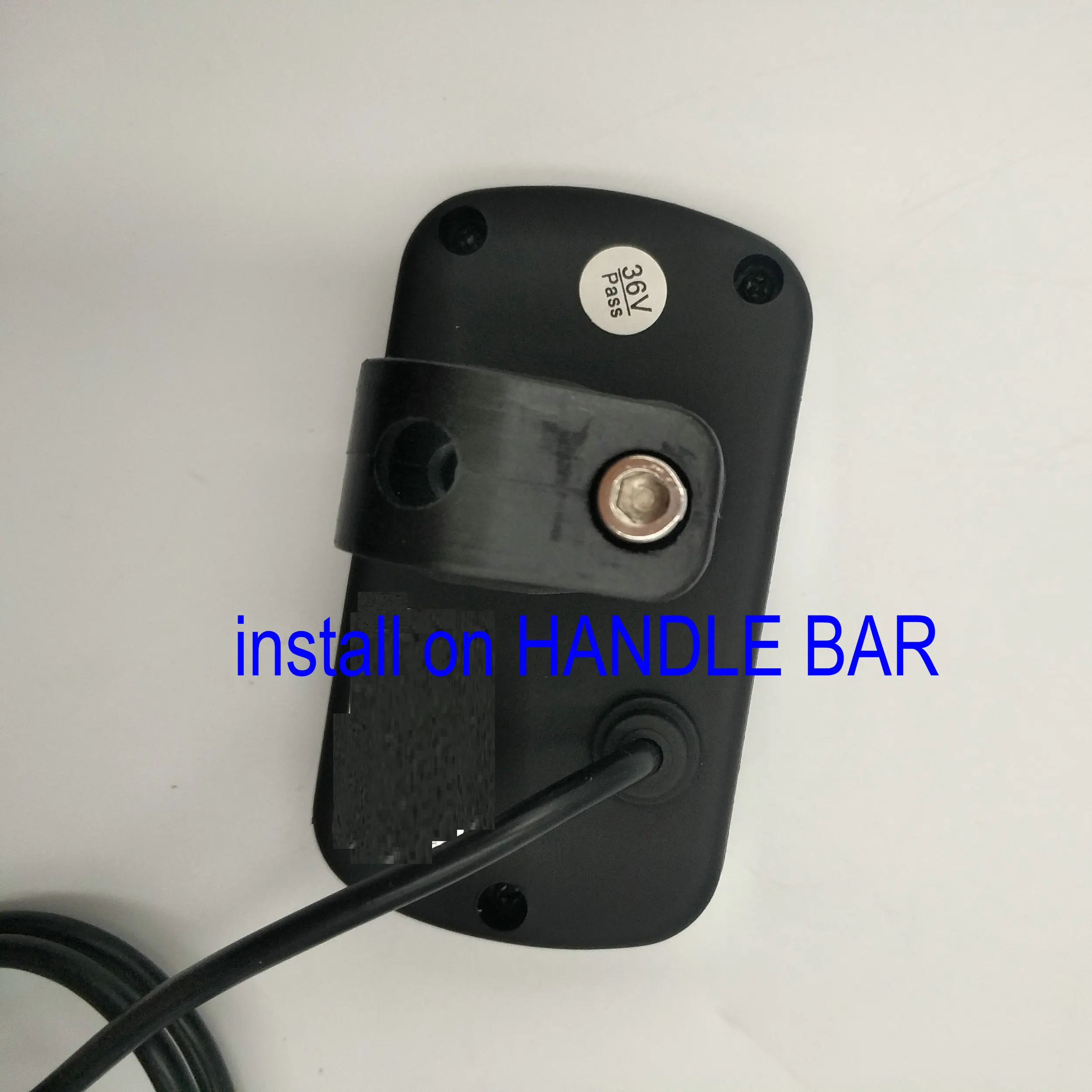

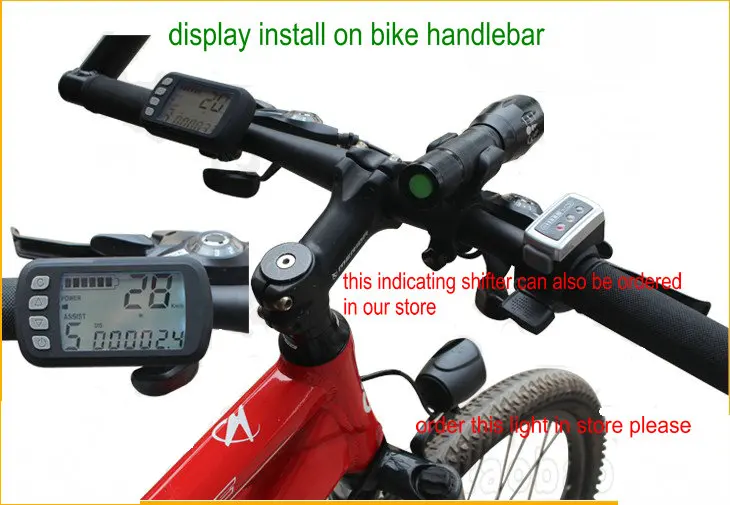

Крепление на велосипеде

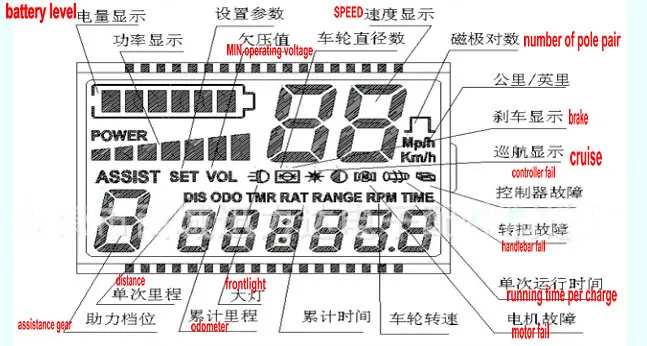

Дисплей, показывающий много данных/рабочее состояние батареи и контроллера и двигателя

Ниже представлен 6 контроллер МОП-транзистора и ЖК-дисплей/панель управления двухрежимный Тип литиевой батареи

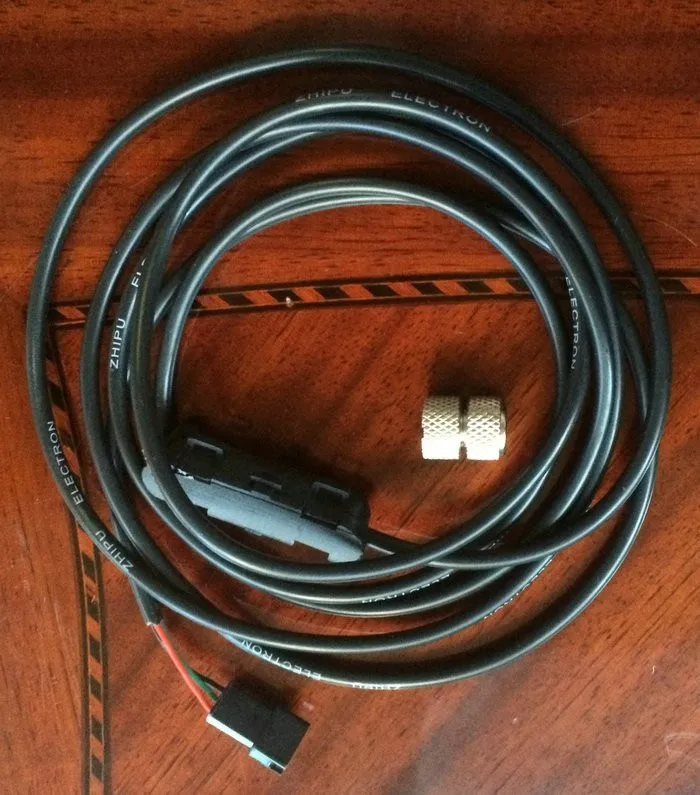

Если у вас Бесконтактный мотор, и при обжиге, спидометре и одометре, возможно, вам понадобитсяДатчик измерения скорости

Пожалуйста, проверьте наш магазин и купите

Https:/item/32797331136.html?

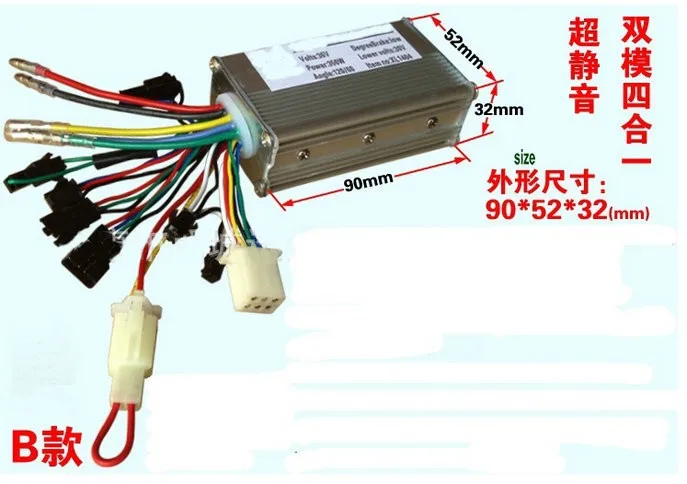

6 mosfet двойной режим литиевая батарея контроллер введение

Номинальное рабочее напряжение-24 В/36 В/48 в

Номинальная мощность-250 Вт-350 Вт

Максимальная current-10A-15A (настройка по умолчанию 13A)

Точка защиты от низкого напряжения батареи: 20 в/31 В/42 в

(Если нужно, мы можем настроить это)

Адаптивный угол фазы двигателя: 60 градусов/120 градусов

Применение:

1. Подходит для различных аккумуляторов: свинцово-кислотный, литий-ионный аккумулятор, Батарея LNCMO  {Li(NiCoMn)O2} и так далее. Для разных материалов существуют различные точки защиты под напряжением.

2. Подходит для DC бесщеточный редуктор motoR ниже 350 Вт, иБезредукторный двигатель, И высокоскоростной двигатель и так далее

Преимущество для этого контроллера:

1. Мягкое понижение напряжения: Ток автоматически падает, когда напряжение батареи недостаточно. Это продлевает диапазон и сделает вас более комфортной ездой

2. Автоматически определяет фазу двигателя и угол. Вы можете узнать с помощью провода отладки. Способ работы: Подключите кабель питания, провод главного переключателя, провод двигателя, провод холла, Провод ручки, провод обучения, переключатель питания и замок велосипеда, двигатель начнет работать. Если направление поворота правильное, отключите провод обучения. Обучение завершено. Если направление противоположное, пожалуйста, отключите обучающий провод, двигатель автоматически переключит направление, работает 2-3 секунды, отключает обучающий провод, обучение завершено. (обратите внимание! Отрежьте провод обучения после обучения)

3. Двойной режим. Не запускайте шум. Когда моторный зал работает нормально, контроллер работает с режимом холла. Когда моторный зал поврежден, контроллер может интеллектуально проверить его и изменить режим no-hall и продолжать работать. (другой контроллер, если не двойной режим, не может работать, если моторный зал поврежден)

Краткое описание функции контроллера

1. Ручка управления скоростью дроссельной заслонки: Может быть подключен с общими рукоятка, потенциометр, педаль акселератора в случае возникновения проблем начать стационарное состояние: зеленый сигнальный провод имеет 0,8 v напряжения, когда дойдет до 1v, велосипед движется, и будут доставлены 3,4 v, велосипед добраться до полной скорости, если 3,6-4,2 v, велосипед, не будет двигаться.

2. Тормоз и отключение питания-Низкоуровневый тормоз, подключается к переключателю тормозной ручки, после работы механического тормоза, отключает сигнал в контроллер, контроллер отключает питание.

4. 1:1 помощьЭта функция в основном используется на педальном электровелосипеде (который с датчиком помощи и магнитным кодировщиком на оси педали), импульсный сигнал различной частоты посылается педалированием более жестким или медленным, контроллер нажимного двигателя

5. Светодиодный метр-имеет функцию ниже: Укажите уровень заряда батареи, выходную мощность, скорость, вспомогательный механизм регулировки и указания, диапазон Одиночного Действия, круиз, сбой, исторический диапазон, время работы, скорость вращения колеса...

6. Самообучение- Подключите кабель питания, провод фазы двигателя, провод холла, провод главного переключателя, Провод ручки, провод обучения, переключатель питания и замок велосипеда, двигатель начнет работать. Если направление поворота правильное, отключите провод обучения. Обучение завершено. Если направление противоположное, пожалуйста, отключите обучающий провод, двигатель автоматически переключит направление, работает 2-3 секунды, отключает обучающий провод, обучение завершено. (обратите внимание! Отрежьте провод обучения после обучения)

7. Круиз-настройка по умолчанию: Держите велосипедную дорожку со скоростью в течение 6 секунд, она начнет автоматический круиз. Если вам нужна ручная кнопка для управления, можно подключить напрямую, если вам не нужен круиз, просто Отсоедините разъем.

8. Основной переключатель по умолчанию-короткое замыкание. Подключите и включите его. Если у велосипеда есть Блокировка ключа, снимите разъем короткого замыкания, будет в порядке. Если велосипед с индикатором уровня батареи, соедините индикатор с желтым проводом.

9. Другие функции могут быть сделаны на заказ. Такие как начать на non-0 шестерни портативными устройствами охранной сигнализации и так далее

Введение функции программного обеспечения контроллера

1. Сочетаются с различными бесщеточными двигателями, такими как высокоскоростной двигатель, дифференциальный двигатель, мотор ступицы колеса, Двигатель сцепления для замедления электровелосипеда и другие двигатели, которые обычно используются на ebike, скутере, e car и так далее

2. Начните никакого шума в диапазоне от 0 до полной скорости нужно только 1,5 секунд.

3. Самопроверка-своевременный Мониторинг рабочего состояния каждой части ebike

4. Разумно определяет фазовый угол двигателя, можно выбрать вручную

5. Тормоз и выключение питания, когда берете механический тормоз, т. Е. Обработчик Бар Тормоза, остановится для питания двигателя

6. Защита от температурного контроля

7. Интеллектуальное управление системой батареи

8. Защита от перегрузки

9. Сильный старт toque

10. Интеллектуальное управление напряжением и током во время EABS

11. Своевременный контроль фазового тока

12. Overrun monitor-убедитесь, что велосипед не будет запущен, если рукоятка не работает хорошо

13. Защита от перенапряжения, защита от низкой мощности,

14. Двойной режим

15. Защита от потери фазы, защита батареи, продлевает срок службы батареи.

Наборы ЖК-экранов краткое описание

Преимущество-сделать вас более комфортной ездой

Экономия энергии

Многофункциональный и практичный

Счетчик и светильник в одном-клиент может выбрать.

Измеритель напряжение питания 24v/36v/48v, экран настройки по умолчанию: белый на разных дисплеях цвет изображения очень светильник, длительный срок службы, низкая потребеление энергии, Макс данные показывают: 99999

Базовая Настройка данных

Нажмите одновременно кнопку вверх и вниз, чтобы установить интерфейс

P0 Установите точку защиты низкого напряжения батареи, используемую для регулировки точности индикации уровня батареи, установка для общей литиевой батареи:

24v батарея-защита от низкого напряжения точка 20v

36v аккумулятор-защита от низкого напряжения точка 31v

48v батарея-защита от низкого напряжения точка 42В

Другие батареи должны отрегулировать вверх или вниз в соответствии с материалами и ниткой

P1 Установить диаметр обода, единицы измерения дюйма

Например, если обод велосипеда 26 дюймов, то сделайте его 26

Скутер мотора 8 дюймов, сделать его 8

P2 Набор интерфейсов, коэффициент магнитных полюсов, должен быть установлен в соответствии с магнитными полюсами двигателя и Передаточное отношение редуктора

Общий мотор-редуктор 26 дюймов должен быть 45

8 дюймов мотор без редуктора должен быть 15

Отрегулируйте вверх или вниз в соответствии с номинальной максимальной скоростью двигателя, если медленно, то вниз данные, если быстрее, то добавить данные

P3 Стандартный набор для тестирования скорости

Обычный набор для отбора проб в моторном зале составляет 1, если взять внешний испытательный зал скорости, то Установите 0

P4 Блок отображения скорости настройки интерфейса

Общий 0 километр, на борту 1 миль

После настройки, пожалуйста, нажмите кнопку вверх и вниз вместе и сохранить и выйти'
