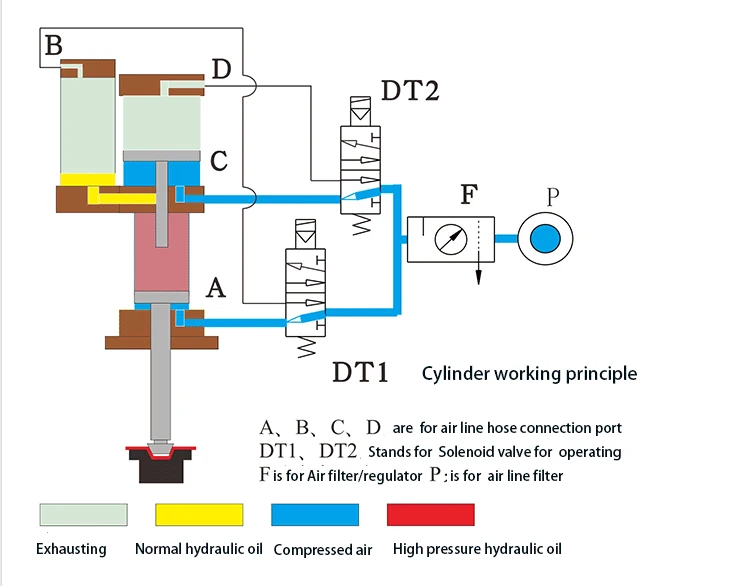

Пневматический гидроцилиндр давления принцип продукта

Гидро Пневматический цилиндр совмещен цилиндр давления масла и бустер вместе для принятия чистого газа пресс в качестве источника питания.

Это делаетИспользование разного размера бустера, степень сжатия поперечной секции и принцип энергосбережения Паскаля. Потому что

ПостояннойДавление, когда область сжатия меняется от небольшой до большой, пресс будет отличаться от размера, чтобы поднять газ

Давление до десятков.

Использование стандартного гидропневматического цилиндра в качестве примера: когда рабочий газ нажимается на гидравлическое масло (или рабочий Поршень)

Поверхность, гидравлическое масло будет течь в полость хода из-за давления воздуха, тогда гидравлическое масло будет способствовать

Заготовки для быстрого перемещения. Когда заготовка соответствует сопротивлению, большему, чем давление газа, она останавливает движение. В данный момент

БустерПолость начинает двигаться из-за сигнала (или пневматического сигнала), а затем достичь цели moding продуктов!

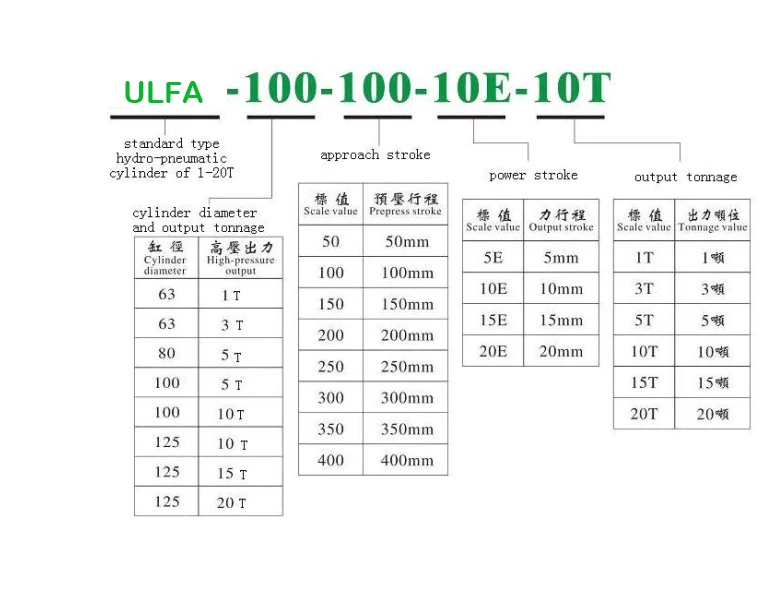

Информация о выборе модели продукта

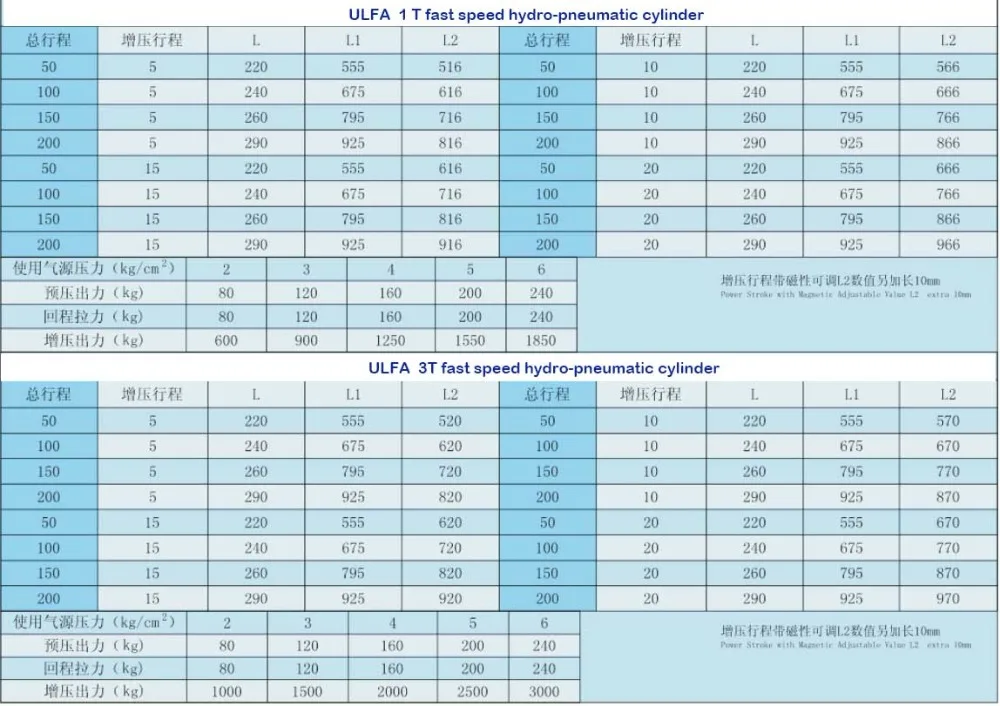

Продукция Charaterics

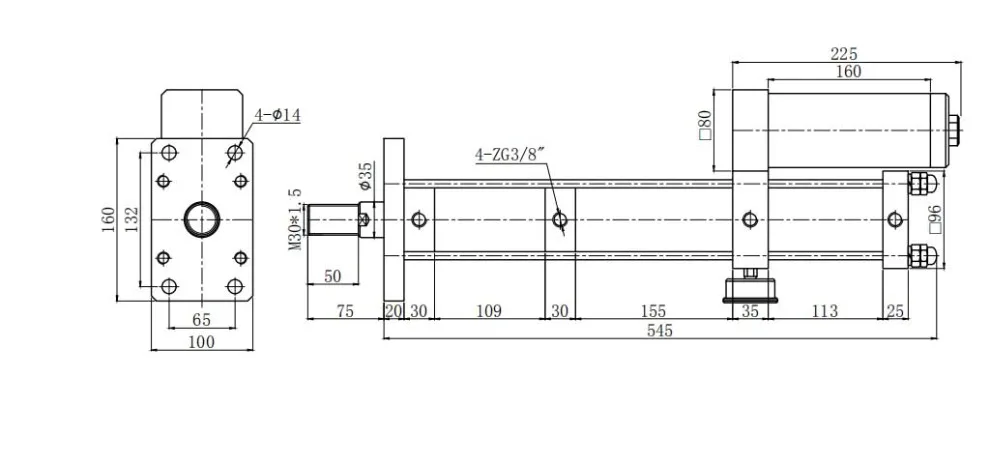

Главный технический чертеж ULFA-63-50-5E-1T пневматического гидроцилиндра

Преимущества гидропневматического цилиндра

Быстрая скорость:Скорость действия быстрее, чем гидравлический привод, и она более стабильна, чем пневматический привод;

Простота в использовании:Устройство корпуса цилиндра простое, поэтому легко регулировать выход и облегчать использование и обслуживание;

Высокая Выходная мощность:Он может достигать наивысшей мощности масляной гидравлической машины в тех же условиях, что не может быть достигнуто чистой пневматической машиной;

Низкая цена:Цена ниже, чем система давления масла;

Простота в обслуживании:Простая структура легче поддерживать, чем система давления масла;

Низкое энергопотребление:Когда продолжайте увеличивать или останавливать движение, ему не нужен двигатель, чтобы продолжать работать в качестве гидравлической системы, тогда энергия может быть сохранена. И удобно брать источник питания, поэтому фактическое потребление энергии эквивалентно 10%-30% гидравлической системы питания;

Отсутствие утечки:Преобразование энергии легко с Нулевой утечкой, поэтому не беспокойтесь о загрязнении окружающей среды;

Нет вреда для матрицы:Для удовлетворения технологических потребностей, давление штамповки и рабочий ход могут держать в пределах предоставленной области без регулируемых уровней;

Простая установка:Существует несколько способов в стойле в соответствии с различными рабочими средами под любым углом и положением;

Мягкая посадка:Технология мягкого тиснения уменьшает шум для защиты штампа;

Ошибка меньше:Нет проблем с повышением температуры в отличие от гидравлической системы;

Небольшое пространство:Площадь пространства может быть меньше 50% по сравнению с обычным воздушным цилиндром и гидравлической станцией;

Меньше ошибок:Нет проблем с повышением температуры в отличие от гидравлической системы;

Таблица Сравнения потерь энергии гидропневматического цилиндра и пневматического цилиндра

Соотношение расхода воздуха принимает гидропневматический цилиндр и пневматический цилиндр с таким же выходом, как пример: когда

Рабочее давление воздуха 6 кг/см2 и диаметр 320 мм, пневматический цилиндр достигает 4800 кг, но выход гидропневматического

Цилиндр 4800 кг, диаметр 80 мм. Когда ход такой же 100 мм (модель пневматического цилиндра QGB 320*100 и

Гидропневматический цилиндр ULCA-80-100-10E-5T), гидропневматический цилиндр потребляет 2575 см и sup3; воздух, в то время как пневматический цилиндр

15790 см и sup3;, относится к рисунку:

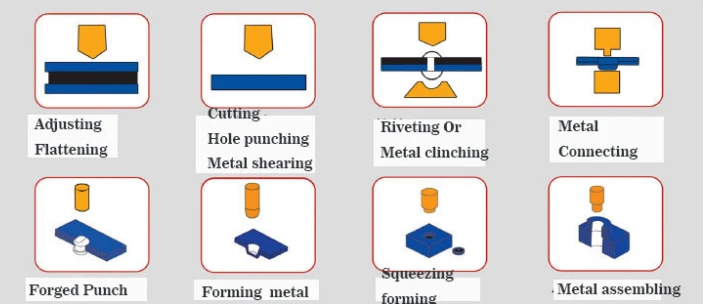

Примеры практического применения
