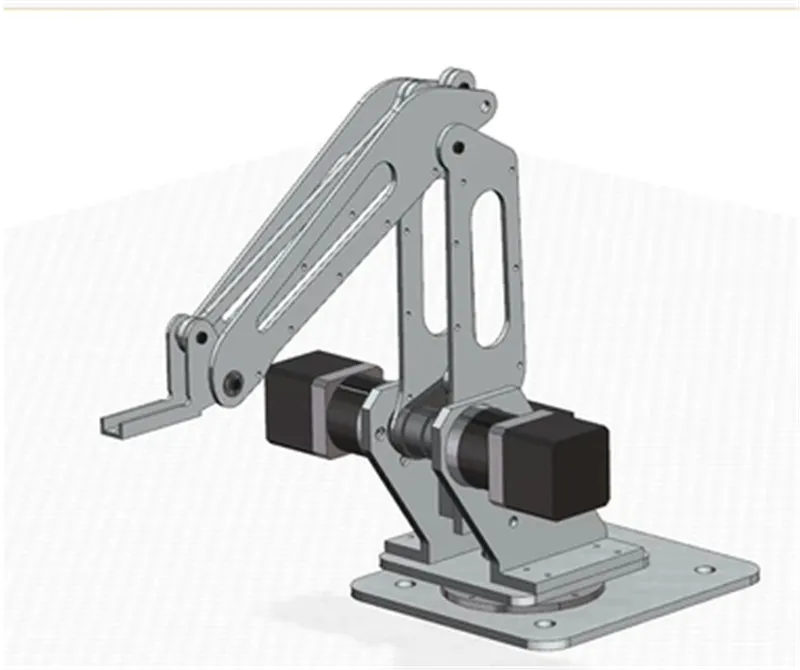

Рычаг робота A400 механический Высокоточный шаговый двигатель промышленный рычаг

Рычаг робота A400 механический Высокоточный шаговый двигатель промышленный рычаг

Введение

• Этот рычаг от компании DOIT, которая изготавливается ЧПУ с алюминием и высокой точностью. В настоящее время мы разрабатываем много образцов, таких как, гравировка, письмо, 3D-принтер и захват, распознавание. Более того, этот рычаг уже используется на большом заводе, чтобы заменить людей для повторной работы

• Исходный код: после заказа, пожалуйста, оставьте свой адрес электронной почты, и мы отправим вам по электронной почте. Спасибо

Особенности

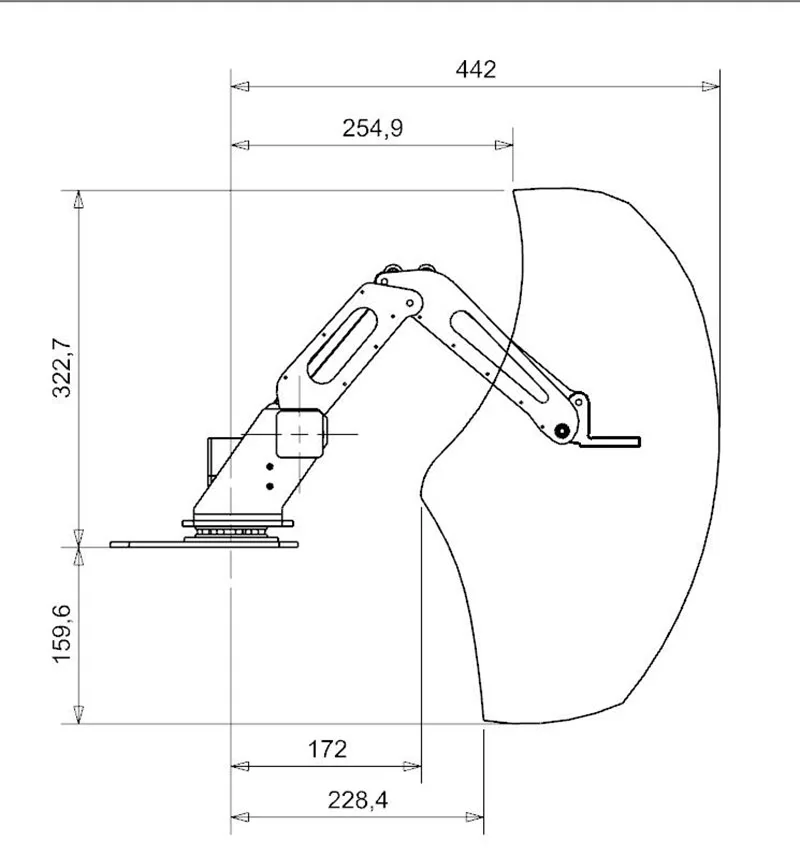

• Уплотнение материала руки для устранения деформации, вызванной обработкой, и повышения общей прочности и точности, Максимальный радиус gyration arm 400 мм

• Установка вращающегося на базе двигателя больше не зависит от длины двигателя, вы можете установить двигатель любого размера длины.

• Манипуляторы могут быть установлены непосредственно на высокоточные Индуктивные переключатели приближения и датчики угла.

• Конец поддержки установки головки 3D печати, присоска, газовый патрон, сервопривод, держатель ручки и так далее.

• Система управления поддерживает программное обеспечение ПК, простое и удобное управление.

Параметры продукта

Параметры шаговый двигатель:

• Коэффициент: 1:50

• Длина: 41 мм

• Номинальный laod: 3,5 нм

• Максимальная нагрузка: 6 нм

• Эффективность: 96%

• Задняя ресница: <= 15 аркмин

• Вес: 0,4

• Woring напряжение: 12-36 в пост. Тока, рекомендуемое Рабочее напряжение: 24 в пост. Тока

• Проводное подключение: черный-green A +, зеленый-green A-; Красный-red B +; Синий-B-

Параметры источника питания

Диапазон входного напряжения: 110 В/220 В переменного тока ± 20% 47-63 Гц

Вход ток: 1A / 110V 0.4A / 220V

Выходное напряжение/ток: 12 В постоянного тока/0-10 А

Эффективность работы: ≤ 80%

Устойчивость к нагрузке: ± 2%

Ток пуска: холодный ток запуска 20 А/110 В 40 А/220 В

Ток утечки <1 мА/240 В переменного тока

Напряжение постоянного тока, регулируемый диапазон: выходное напряжение 10%

Пульсация и Уровень шума: 100 мВ

Защита от перегрузки: 105-150% режим hiccup, автоматическое восстановление

Защита от перенапряжения: 115-135%, автоматическое восстановление

Защита от короткого замыкания: сбой питания, автоматическое восстановление

Время запуска/подъема/удержания: 200 мс, 50 мс, 20 мс

Рабочая температура/Влажность: -10 °C ~ 60 °C, 20% ~ 90RH

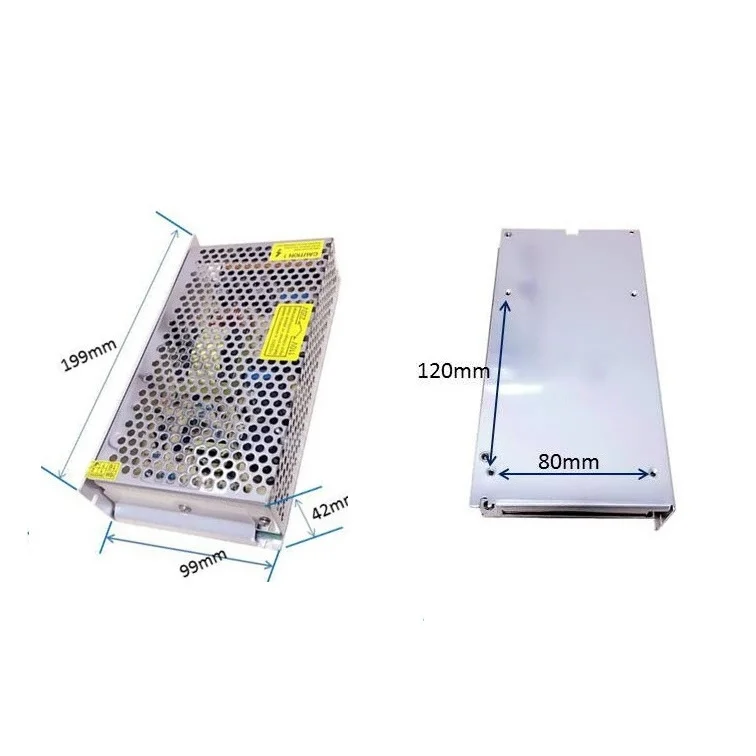

Вес/упаковка/Размеры: 0,5 кг, 50 шт./кор., 199*99*42 мм.

Параметры набора управления

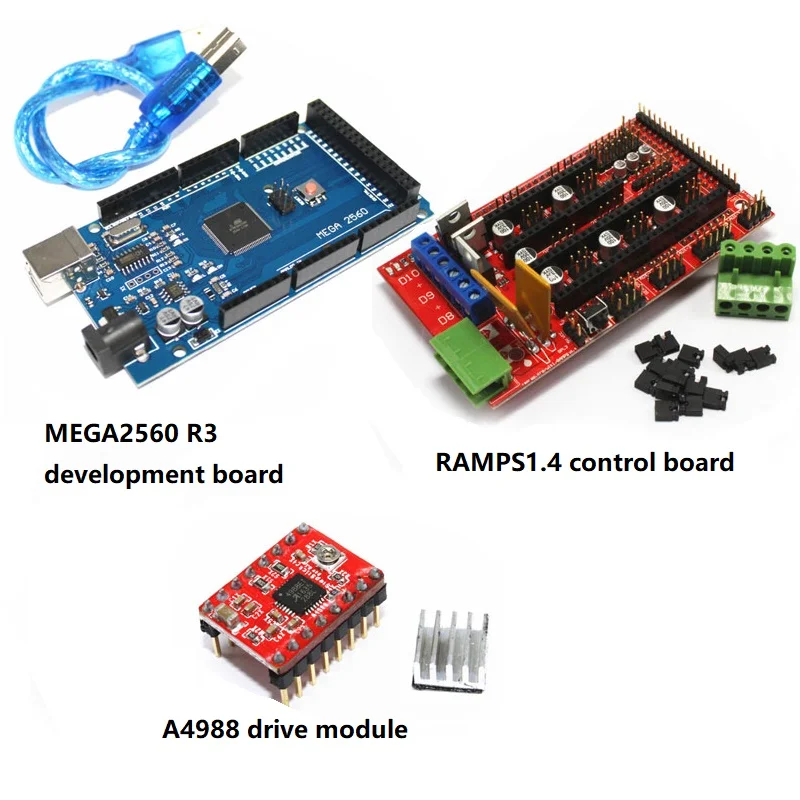

Комплект управления включает в себя:Макетная плата Mega 2560*1

1,4 Плата управления принтером * 1

Плата привода A4988 * 1

Макетная плата Mega 2560(Совместим с улучшенным блоком питания USB CH340G)

• 1. Замена ATMEGA8U2 на чип ATMEGA1 6U2 в 2011 году, ISP. Емкость вспышки удваивается, что обеспечивает более мощную функцию расширения и развития потребностей. В дополнение к традиционной функции USB для последовательного порта, ATMEGA1 6U2 также позволяет клиентамОпределите другие функции, например, покупатель может настроить usb-порт как мышь и клавиатуру, игровые Джойстики, камеры и многое другое.
• 2.SDA и SCL добавлены к внешнему интерфейсу, основному на версии 2011.
• 3. Схема сброса улучшена по сравнению с версией 2011 года. Предотвратить сброс от случайного сброса.Схема является более стабильным.

Мощность дизайн

Есть два варианта системы электропитания Mega, прямое или внешнее USB-устройствоИсточника питания.

Выбор будет включаться автоматически. Внешний источник питания может выбрать адаптер переменного тока в постоянный ток или аккумулятор,

Диапазон предельного напряжения этой платы управления составляет 6 В ~ 12 В, но если Входное напряжение составляет менее 6 в, 1/0 порт может не быть в состоянии для того, чтобы обеспечить напряжением 5 В, таким образом, будет нестабильность;

Если напряжение больше 12 В, регулятор напряжения может быть перегрета и, скорее всего, повредит Arduino MEGA.

Таким образом, Рекомендуемая рабочая источника питания 6,5 ~ 12V и рекомендуемые источника питания 7 или 12 В.

Краткая информация

Микроконтроллер: ATmega2560

Рабочее напряжение: 5 В

Входное напряжение (рекомендуется) 7-12 В

Входное напряжение (Имитаторы):6-20 в

Цифровые I/O булавки: 54 (из которых 15 обеспечивают ШИМ-выход)

Аналоговые входные булавки: 16

Ток постоянного тока на I/O Pin :40 мА

Постоянный ток для 3,3 V Pin-код: 50 мА

Флэш-память: 256 Кб, из которых 8 КБ используется загрузчиком

SRAM:8 КБ.

EEPROM:4 Кб

Частота часов: 16 МГц

3D-принтер 1,4, плата управления принтером

Плата в основном базируется на Pololu_Electronics и Tonok от Adrian. Конструкция цепи в основном базируется на определении начального штифта и многих улучшениях дизайна, предоставленных adrian'spolu _ Electronics Joaz RepRapSource.com

Приводной модуль

Параметры:
Размер: 15 мм х 20 мм (для RAMPS, ultimaker или других совместимых досок);
Приводной ток: 2 А (предпочтительно с радиатором)
Отдел: 1, 1/2, 1/4, 1/8, 1/16
Процесс производства: изготовление машины для размещения SMT, без ручной сварки, высокая производительность, более стабильная производительность

Подходит для:
Где нужно управлять шаговыми моторами
Это необходимый модуль для сборки 3D-принтера, ЧПУ, гравировального станка и т. д.
Поддерживаемые 3d принтеры Prusa menдель, ultimaker, printbot, makerbot и др.
Вы можете свериться с кодом Arduino ниже, чтобы напрямую управлять двигателем

Применение:

• 3D принтер;

• Письменной форме;

• Лазерная гравировка;

• Захват на фабрике;

• Повторные работы на фабрике;

• Преподавание);

• С учетом;

• .........

Два цвета на выбор:

• Чер: черный

• Серебро:

Посылка включает в себя:

• Роботизированная конструкция рычага: 1 комплект

• Шаговый двигатель: 3 шт.

• Источник питания: 1 шт.

• Контроллер: 1 комплект

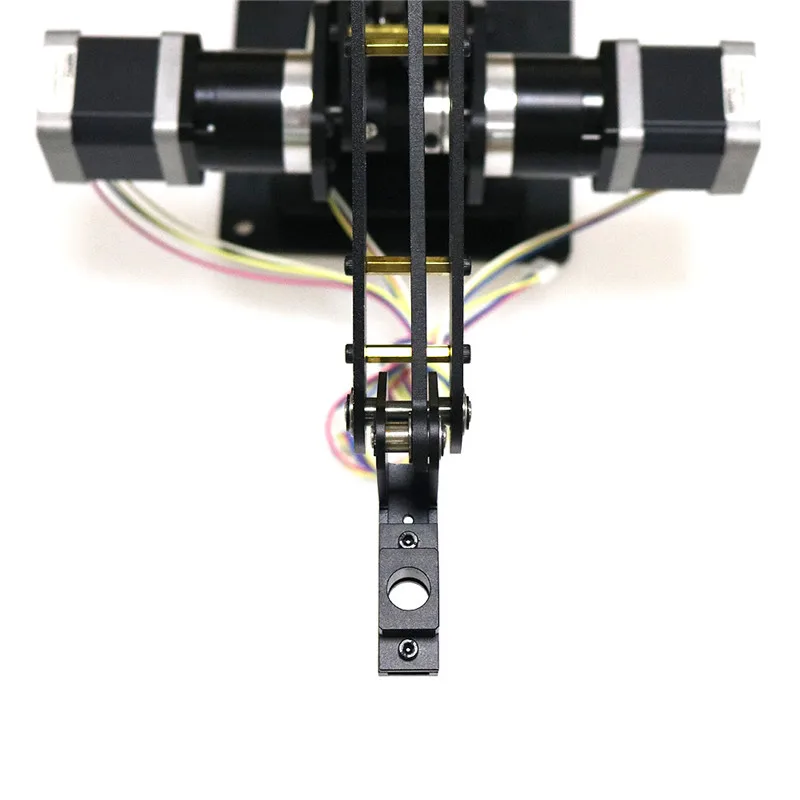

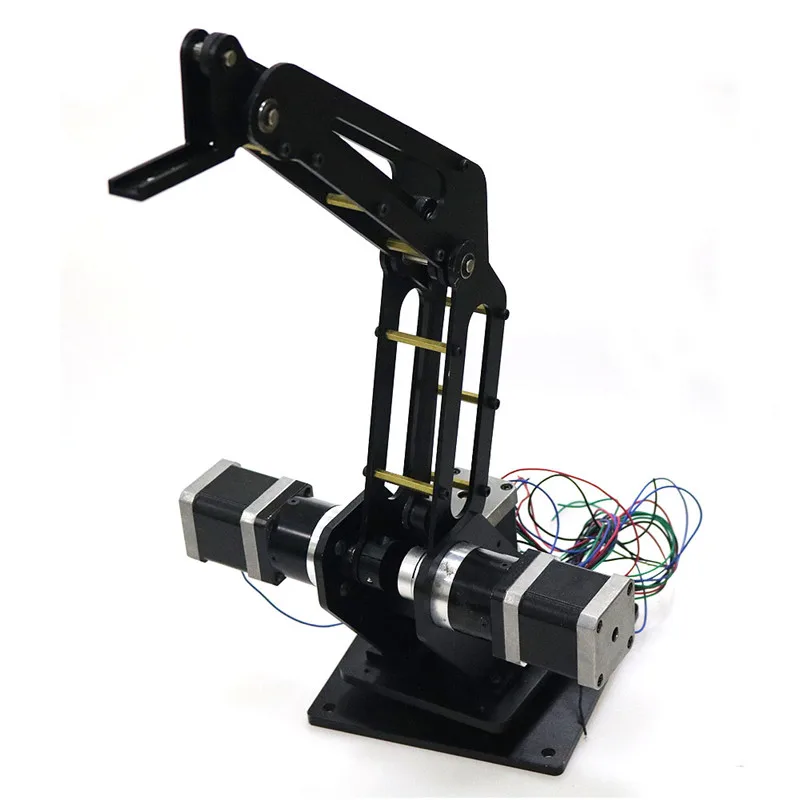

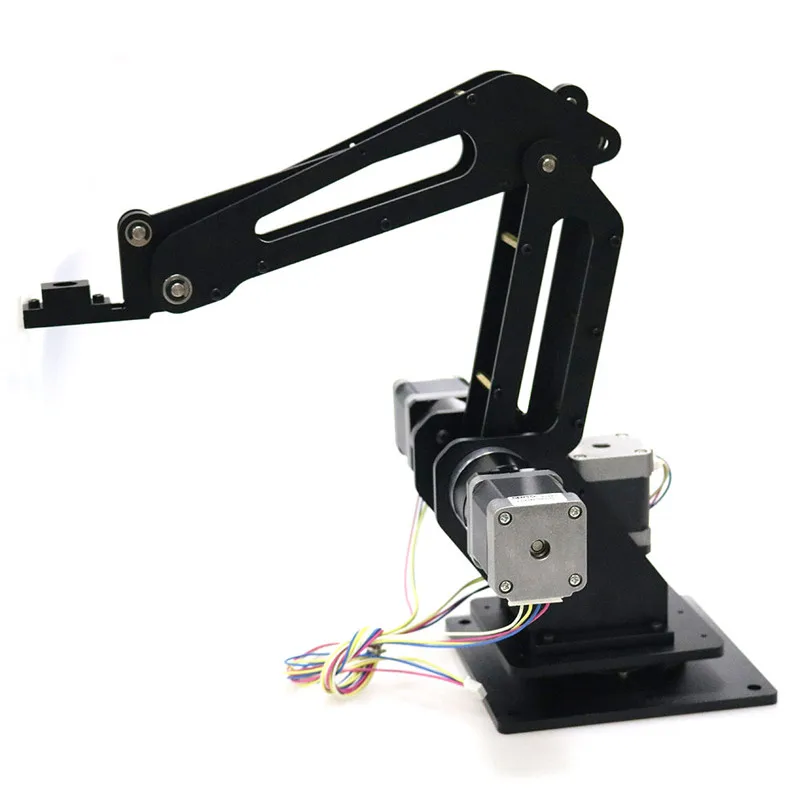

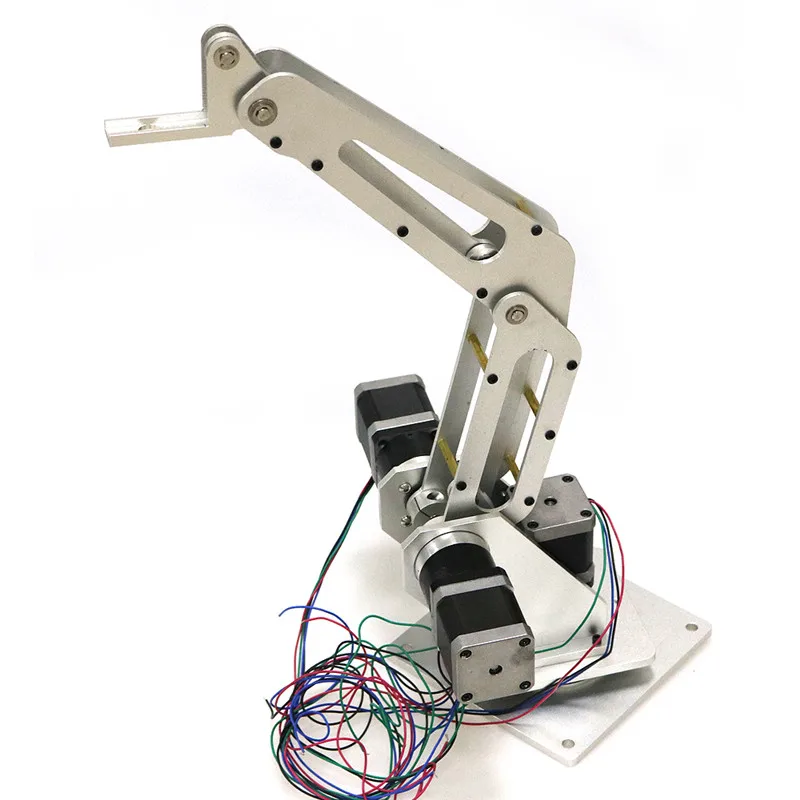

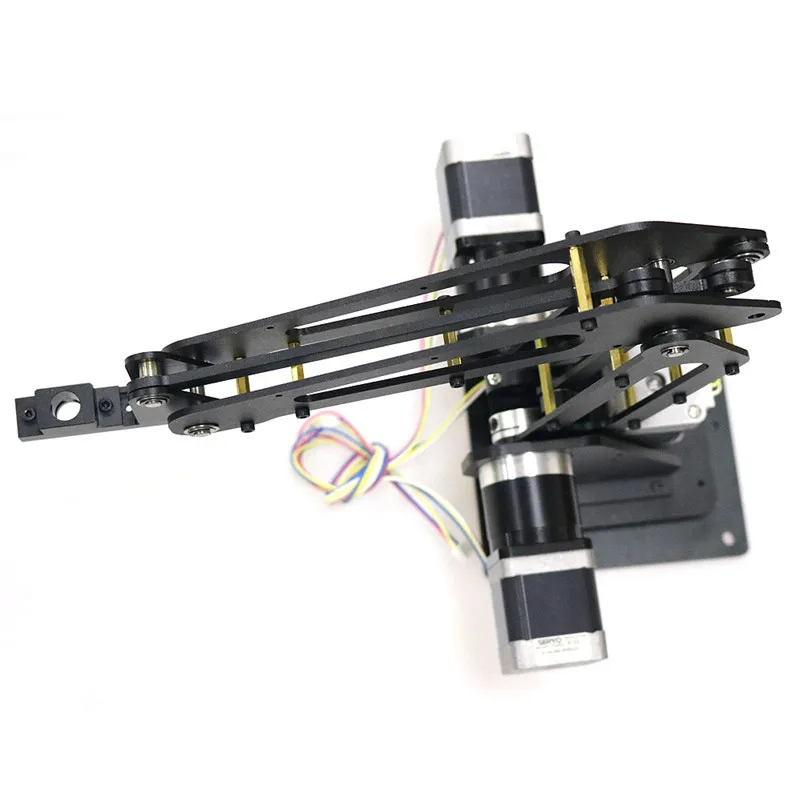

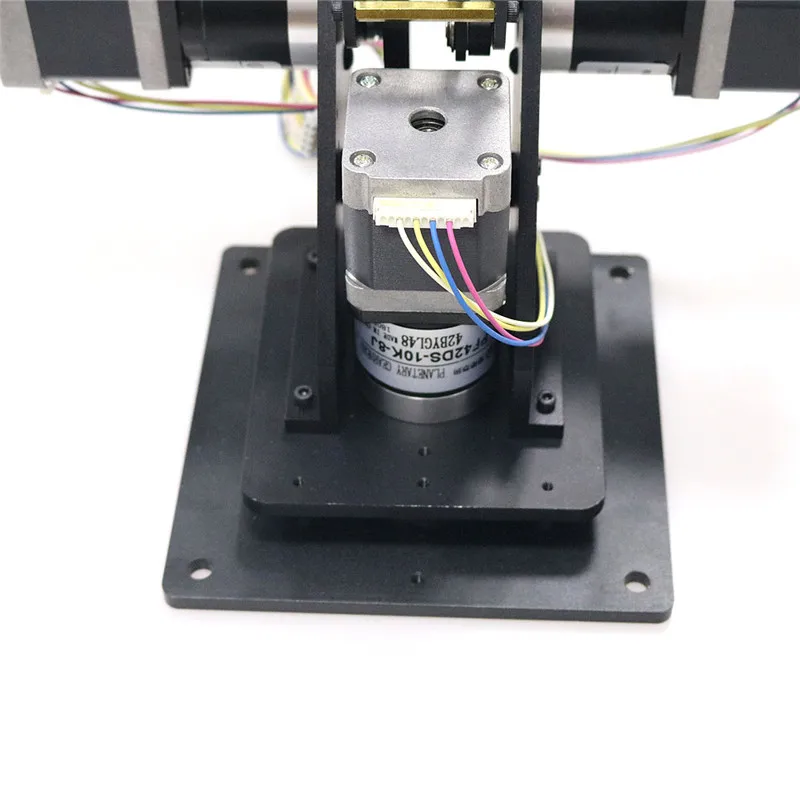

Изображения продукта
