Металлоискатель сканер датчик металла индукционный обнаружения локатор модуль

Металлоискатель сканер датчик металла индукционный обнаружения локатор модуль

Детектор металла сканер металла датчик индукции обнаружения локатор безопасности бар доска модуль набор электронных DIY наборы частей

Цель принципа металлоискателя:

Пример 1: Если вы хотите, чтобы обнаружить, есть ли автомобилей ближнего света на дорожном покрытии, потому что автомобильное шасси 0,5 метров или более от дорожного покрытия, плюс цемент будет закапывать глубину 5-10 см, поэтому, зарытый в диаметре земли 1 метр катушки может быть стабильным, Точное и надежное обнаружение того, есть ли на нем автомобиль, который находится в области статистики дорожного движения и т. д. Информация о парковочных площадках имеет большое практическое значение.

Цель нашего принципа металлоискателя:

Пример 2: на каждом этаже контроллера лифта требуется Датчик, чтобы определить, достиг ли Лифт положения остановки, если используется механический переключатель хода, будут жизненные и надежные факторы; Если оптопара используется, будет долгосрочный отказ от осаждения пыли; Поэтому, Лучший способ-установить металлоискатель, чтобы определить, включена или выключена цепь в зависимости от наличия или отсутствия металла. Это будет иметь большое практическое значение во многих устройствах и машинах.

Назначение товара:

Развлекательные игры, контроль безопасности, поиск металлических изделий, включая мобильные телефоны, ножи управления и т. Д. В соответствии с принципом производства, также может быть разработан в соответствии с принципом этого набора обнаружения автомобиля, статистики потока, контроля пола лифта, обнаружения местоположения производственного оборудования, разработка и дизайн производственного оборудования, Электронный дизайн продукта. Планирование, разработка оборудования для отдыха, металлические бесконтактные переключатели, обнаружение металла в организме человека (есть много противозачаточных колец, изготовленных из металла, И некоторые из старых солдат Красной Армии также могут иметь металлические пули в корпусе. В будущем в организме будет много металлических органов), горы, чтобы найти Обнаружение золота.

Информация о продукте:

Материал: FR-4
Напряжение источника питания: от 3 до 5 В
Размер: около 66*61 мм/2,60*2,40 дюйма
Расстояние обнаружения: около 50 мм/1,97 дюйма

Отладки после сварки:

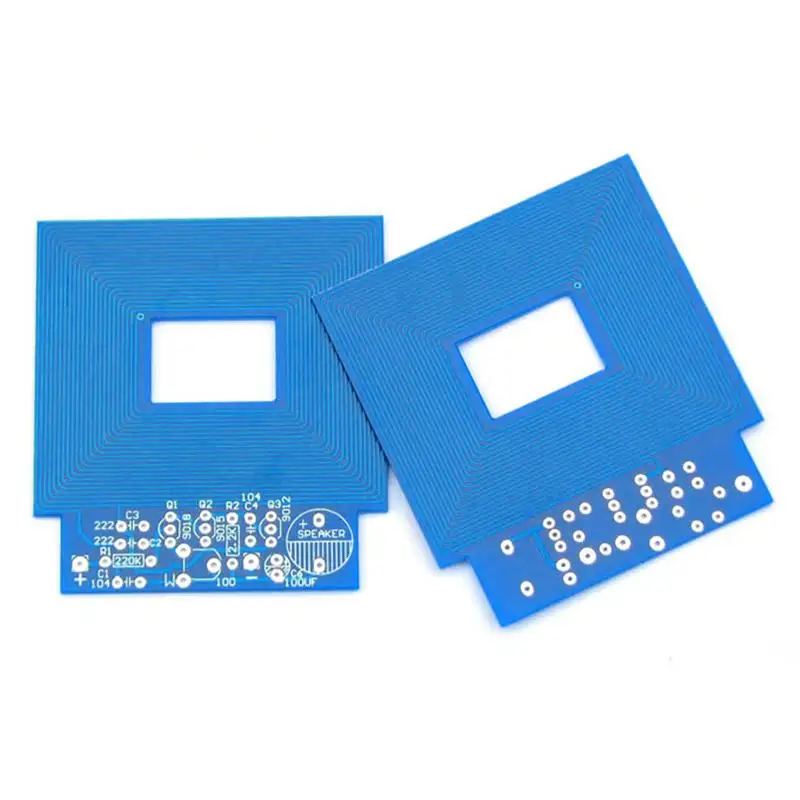

Машина L1, L2 использует медный провод на печатной плате для формирования индуктивности, без необходимости для каждого сделать свой собственный индуктивность, простой, высокий уровень успеха! В цепи используется более 10 компонентов, поэтому, если установка правильная, она может работать нормально. После установки подключите источник питания, Отрегулируйте потенциометр, чтобы просто не делать шума (не близко к металлу), с печатной антенной возле металла, он должен звучать в это время, вдали от металла следует остановить звук, если вдали от него не остановить звук, Потенциометр должен быть повернут немного против часовой стрелки и повторите попытку, пока он не будет соответствовать требованиям.

Общие проблемы:

Длинный звук после включения, это потому, что передняя осциллирующая сцена не запускает вибрацию, может быть сопротивление, транзистор и другие компоненты неправильно расположены, или Монтажные платы в катушке между поворотами короткого замыкания или открытой цепи, пожалуйста, используйте лупу для тщательного изучения. Кроме того, увеличение Q2 слишком низкое, чтобы выключить Q3.

Посылка включает в себя:

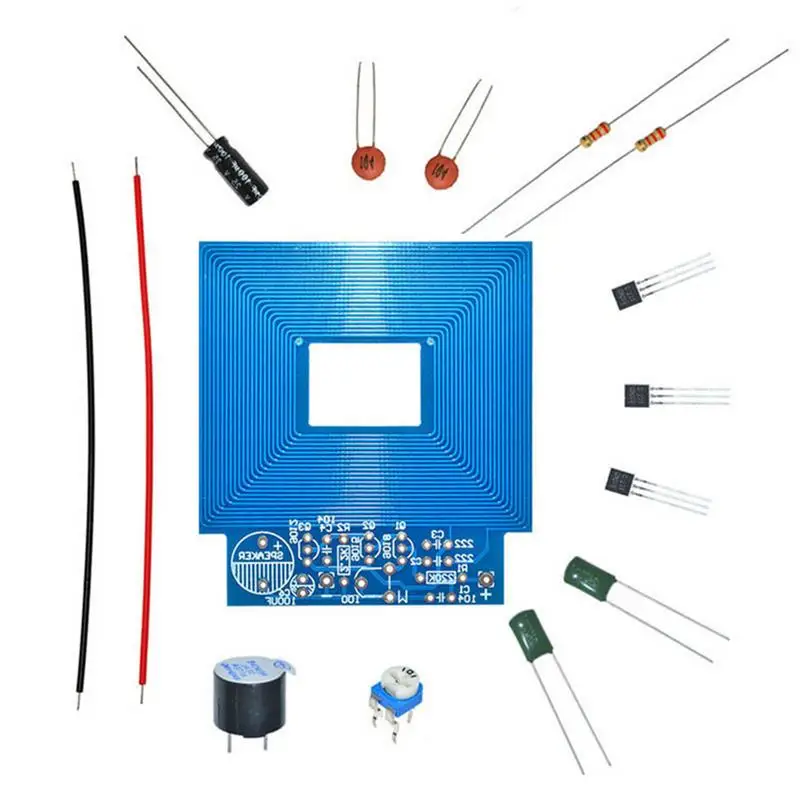

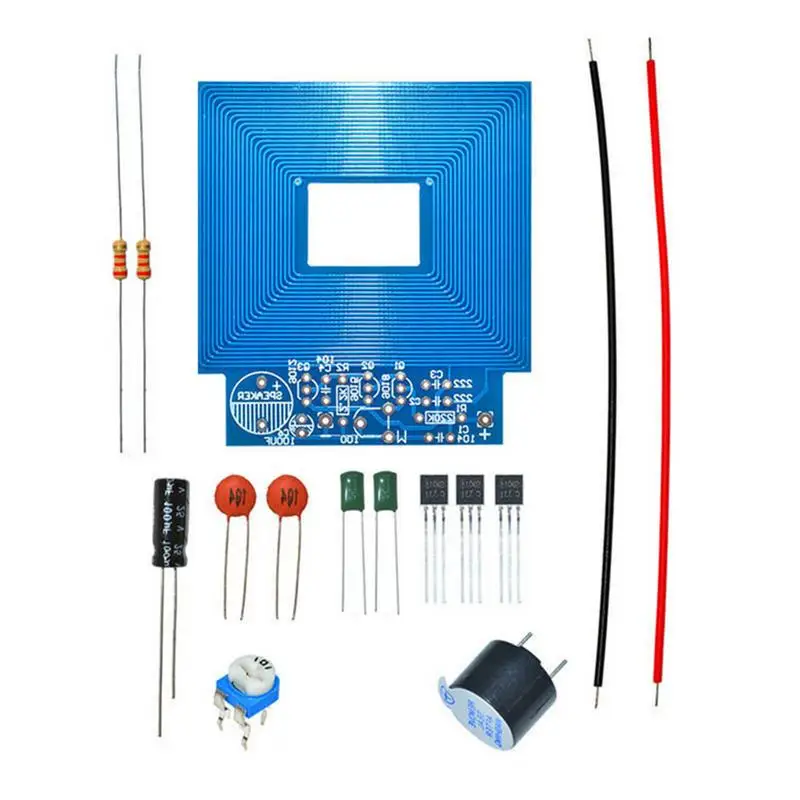

1 * DIY металлоискатель сборки (за исключением пластикового корпуса)

Особое напоминание:

Этот набор позиционирования-это электронный Обучающий набор, который в основном используется для соединения сварки и обучения принципу работы, не может действительно исследовать сокровища, расстояние индукции в пределах 5 см.

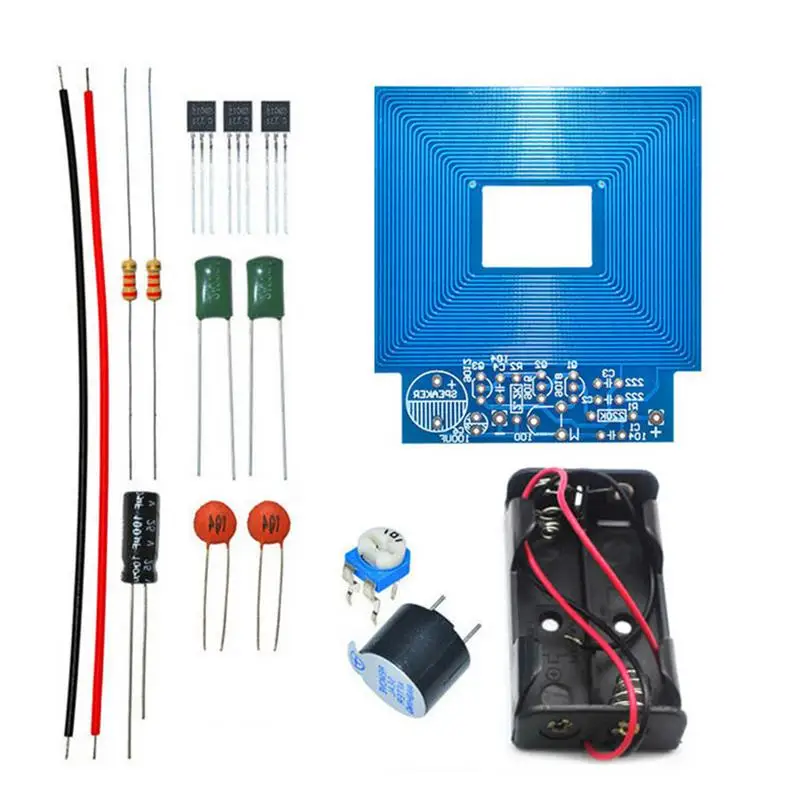

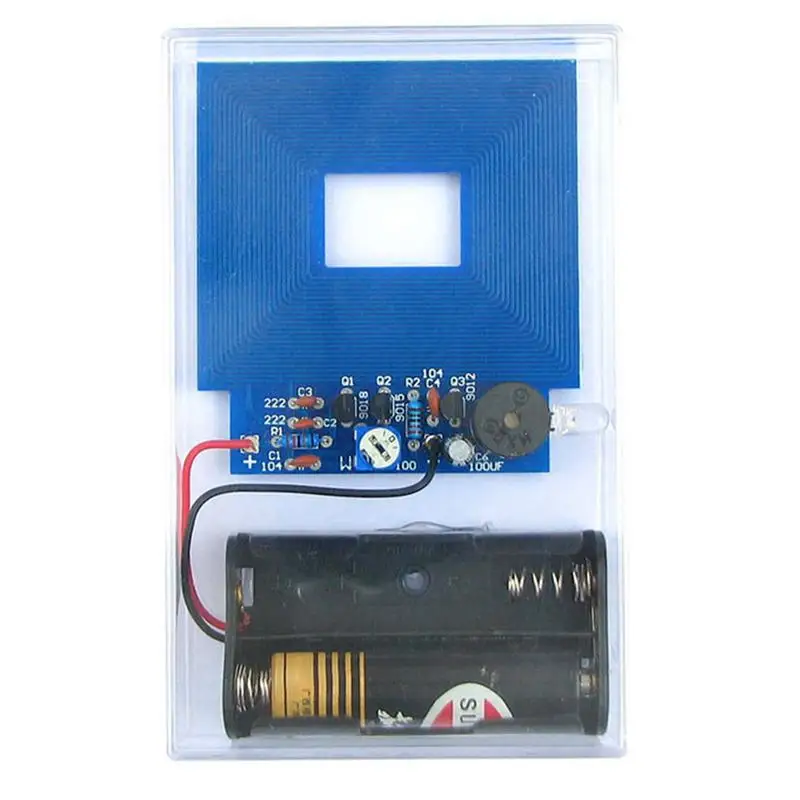

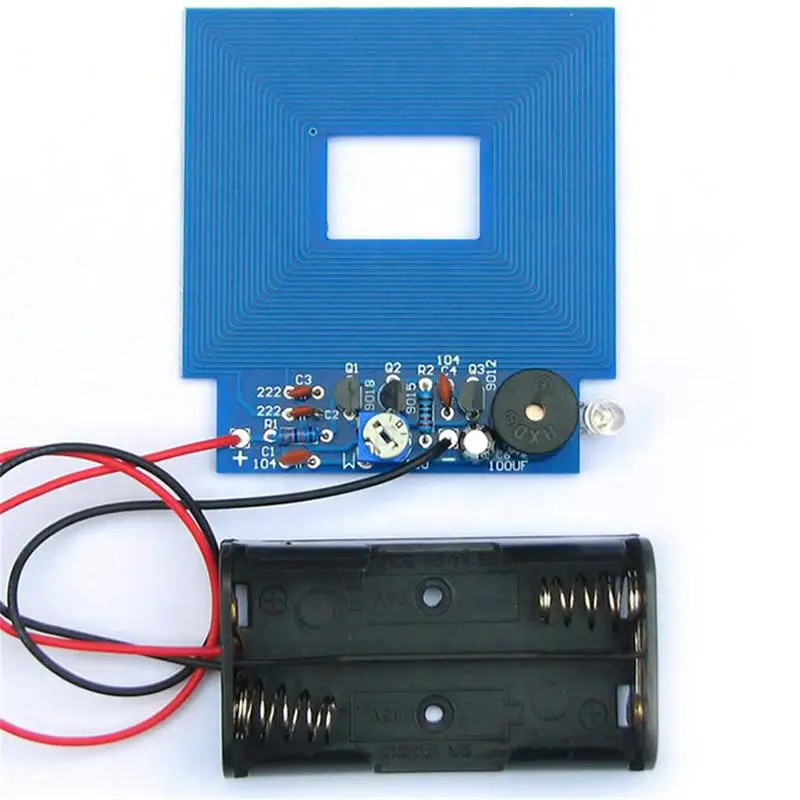

На следующем рисунке представлен набор упаковок плюс аккумуляторные коробки.
