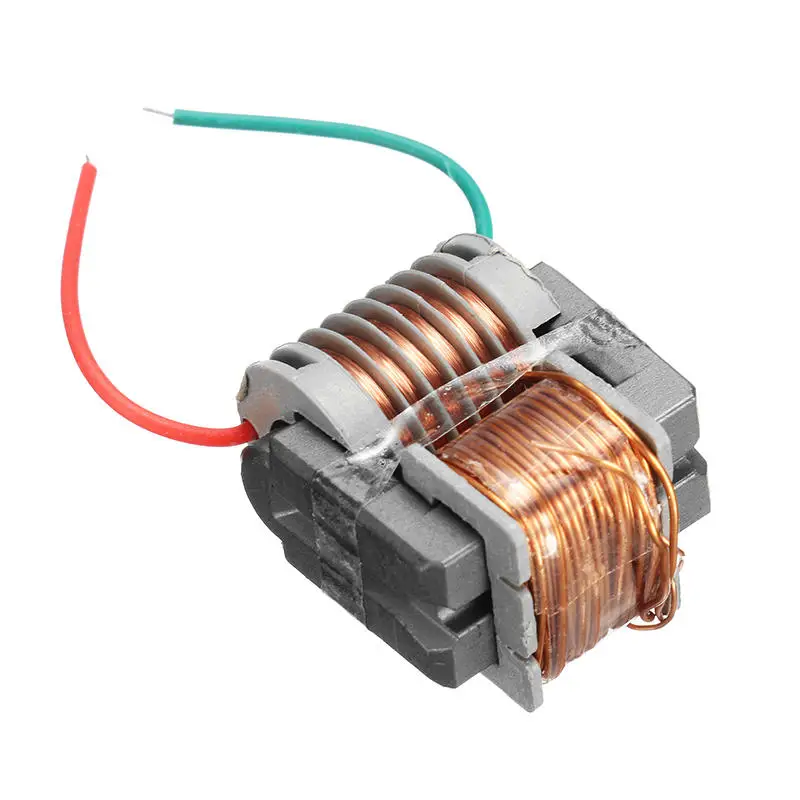

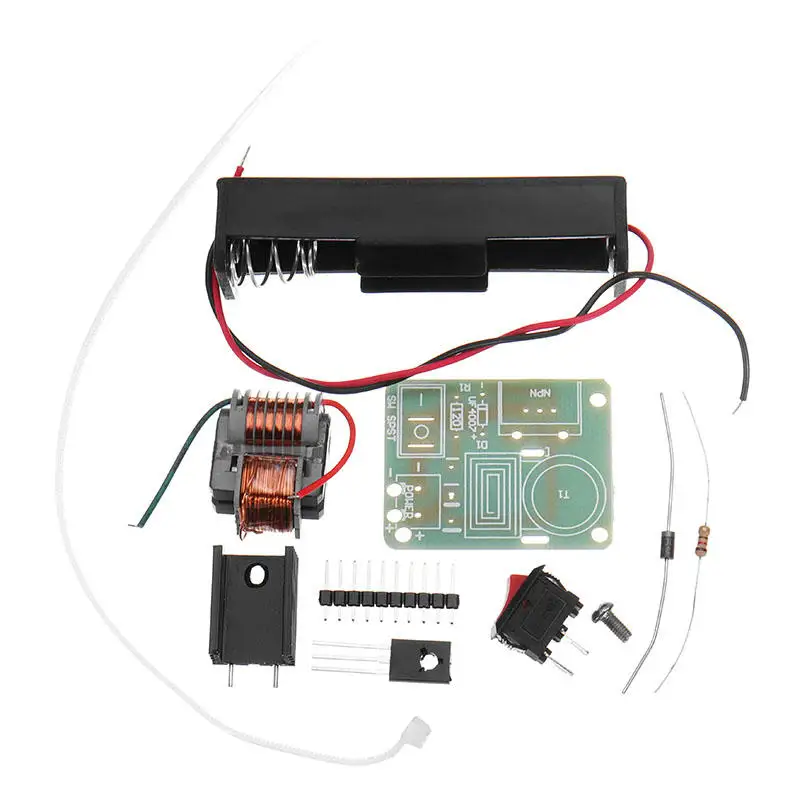

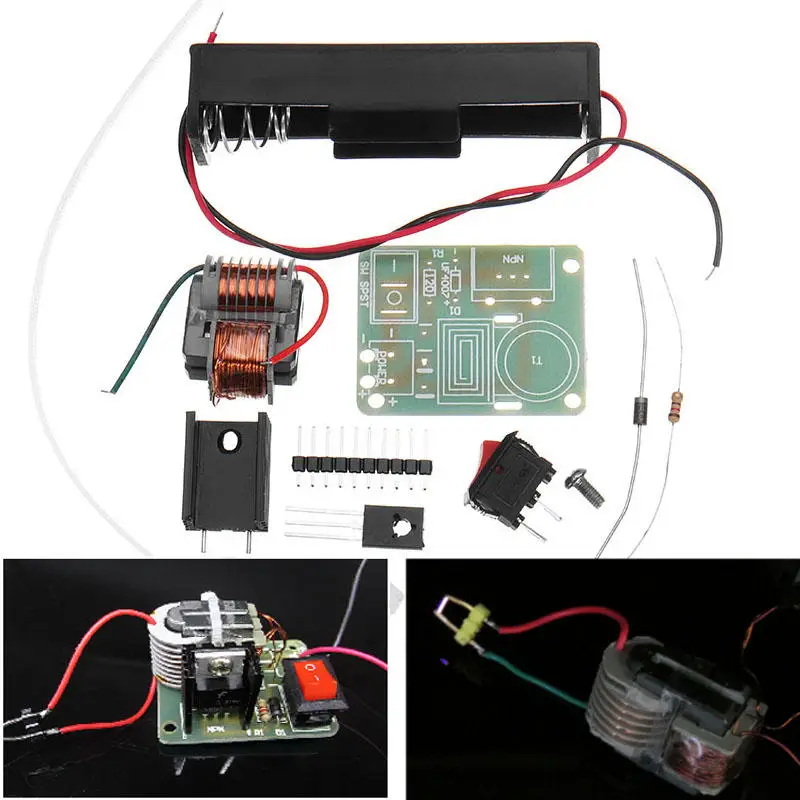

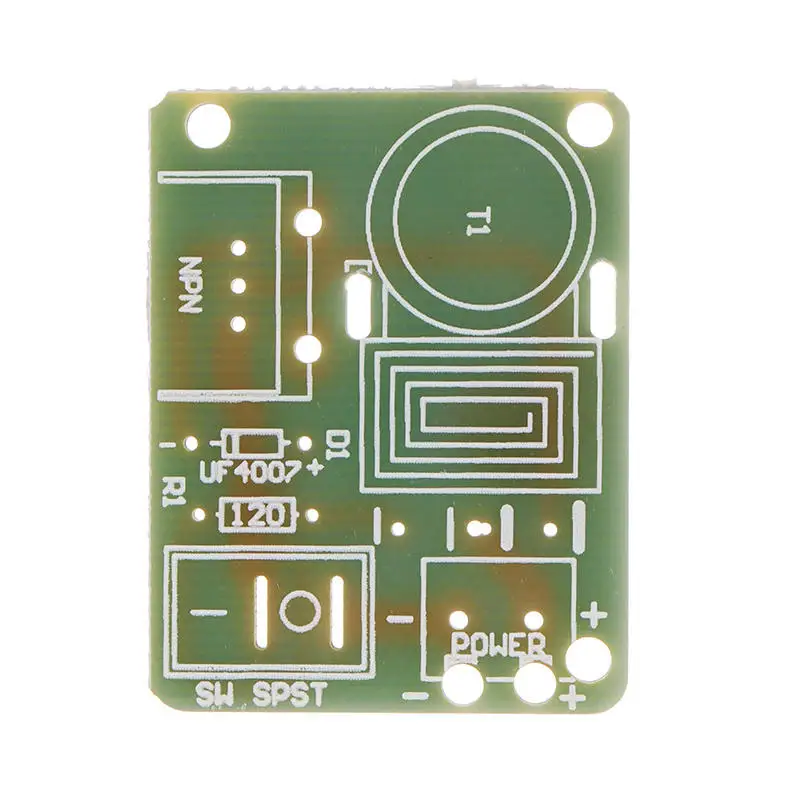

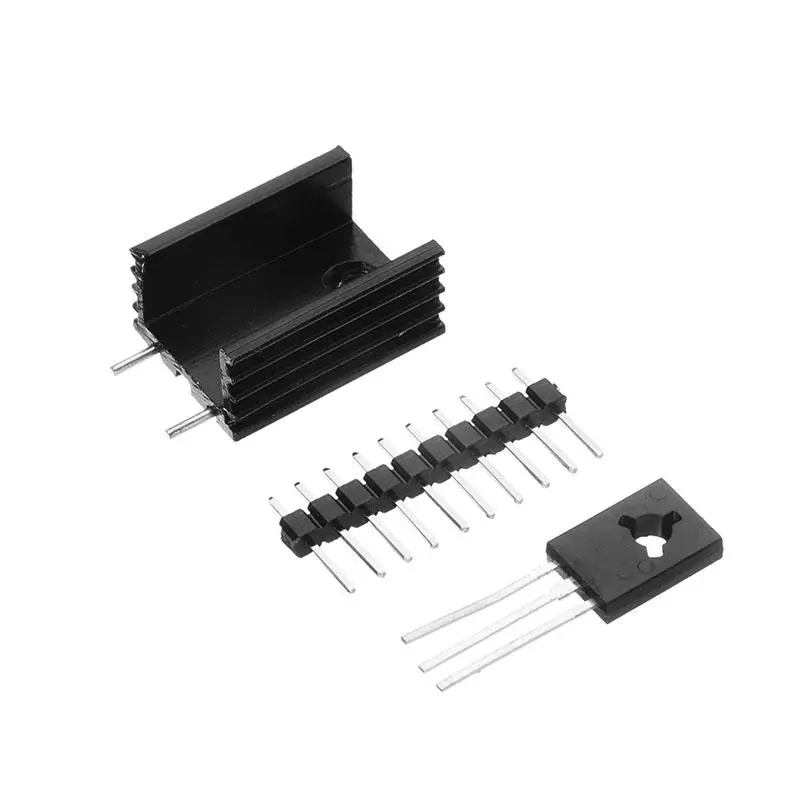

Генератор высокого напряжения с инвертором высокочастотный трансформатор 15 кВ

Генератор высокого напряжения с инвертором высокочастотный трансформатор 15 кВ

Использование:Школьный научный эксперимент, электронное оборудование, генератор отрицательных ионов, небольшое научное производство и так далее.Характеристика:Эта схема работает для получения стабильной высокочастотной дуги, температура чрезвычайно высокая, может легко воспламенить горючее, поэтому она называлась плазменной зажигалкой.Примечание:Этот трансформатор высокого напряжения обмотки во внутреннем слое, сегмент скелета, низковольтная обмотка во внешнем слое, пожалуйста, не принимайте за то, что этот трансформатор является намоткой высокого напряжения и намоткой низкого напряжения таким же образом.Трансформатор имеет две основные обмотки, одна из основных групп-грубая медная проволока, группа тонкой медной проволоки, отзывы о обмотке. Вторичный выход высокого напряжения.Трансформаторы в грубой и тонкой обмотке вместе два медных провода являются положительными, соответственно, основной обмоточный хвост и отзывы намотки головки, подключите источник питания положительным.
Перед пайкой трансформатора, паяльная часть эмалированной проволочной головки краски должна аккуратно соскабливаться с лезвием, а затем паять, пожалуйста, обратите внимание.Меры предосторожности при использовании продукта:1. После успешного производства трансформатор должен быть запечатан эпоксидной смолой или изоляционным воском, который будет использоваться в течение длительного времени. Воздушная работа в воздухе приведет к повреждению катушки из-за отсутствия воздушной изоляции.2. Входное напряжение: в комплекте идет 3,7 v. То есть, Секция 18650 напряжения батареи, если вам нужно увеличить Входное напряжение (максимальное увеличение до 12 В), вам нужно увеличить отзывы сопротивления резистора (по умолчанию мы отправляем 120 Ом), в противном случае транзистор легко горит. Отзывы увеличены до 150 Ом ~ 1,5 кОм или около того, сопротивление должно быть отрегулировано от большого до маленького, не слишком мал, в противном случае будет гореть транзистор или трансформатор, и не должно быть слишком большим, Слишком много повлияет на выход или сделает транзистор работать в непереключенном состоянии, чтобы сделать лихорадку серьезной горячей.Трансформатор дизайн для 15KV максимальную выходную мощность, которая является 1,5 см дуги, тем выше выходное напряжение может повредить трансформатора. Для надежной длительной непрерывной работы рекомендуется использовать изолирующий воск или эпоксидную смолу, чтобы полностью запечатать ее, не допускать нагрузки при отсутствии герметизации.Спецификация:Вход Напряжение: 3,7 V-4,2 VТок: <= 2AВыходное напряжение: < 15 кВВыходной ток: < 0.4AВысокое давление двухступенчатый зажигания расстояние по уровню поверхности: <= 0,5 смРазмер примерно: 27x16x21 мм (ручное измерение, пожалуйста, поймите ошибку)Посылка включает в себя:1 x высоковольтный генератор

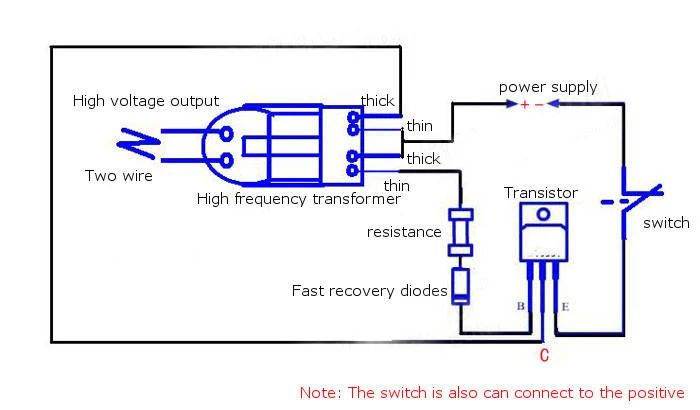

Схематическая схема:

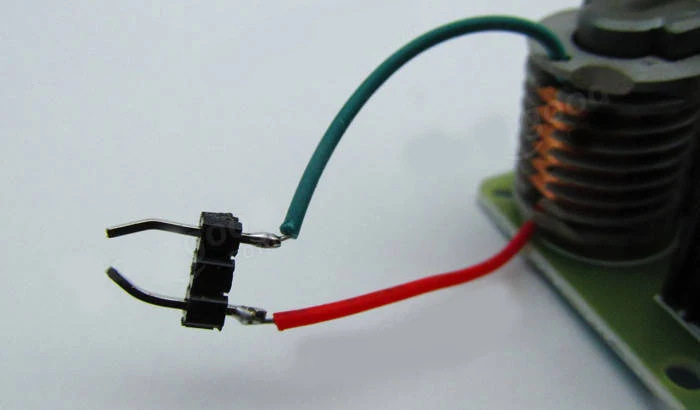

Для того, чтобы предотвратить выходное расстояние в 2 линии слишком далеко, в результате чего нет нагрузки, вы можете припаять булавку на выходе и положить конец иглы в дугу, способствует дуге разряда, lik следующее шоу:

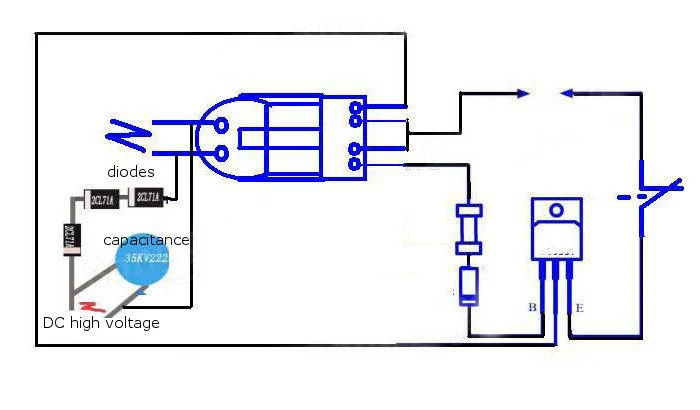

После успеха производства, если выходной терминал соединен с высоковольтным конденсатором и тремя высоковольтными выпрямителями, состоящими из цепи двойного напряжения, может производить высокое напряжение постоянного тока, может производить Анионный генератор, схема проводки выглядит следующим образом:
