10 шт. снег/датчик обнаружения дождя Модуль Дождь Погода влажности|Интегральные

10 шт. снег/датчик обнаружения дождя Модуль Дождь Погода влажности|Интегральные

Использование продукта:
Набор роботов, капли дождя, датчики дождя, используется для различных погодных условий мониторинга и превращается в фиксированное количество сигналов и вывода AO.
Описание товара:
1, датчик использует высококачественный FR-04 двухсторонний материал, большая площадь 5,0*4,0 см, и никелированную обработку поверхности, с анти-окислением, электропроводностью, И Улучшенная производительность жизни;
2, выход компаратора, чистый сигнал, хорошая форма волны, способность вождения, более 15 мА;
3, с чувствительностью регулировки потенциометра;
4, рабочее напряжение 3,3 В-5 В
5. Форма выхода: выход цифрового переключателя (0 и 1) и аналоговый выход напряжения AO;
6, с фиксированным отверстием для болтов, легко устанавливается
7, Размер небольшой платы PCB: 3,2 см x 1,4 см

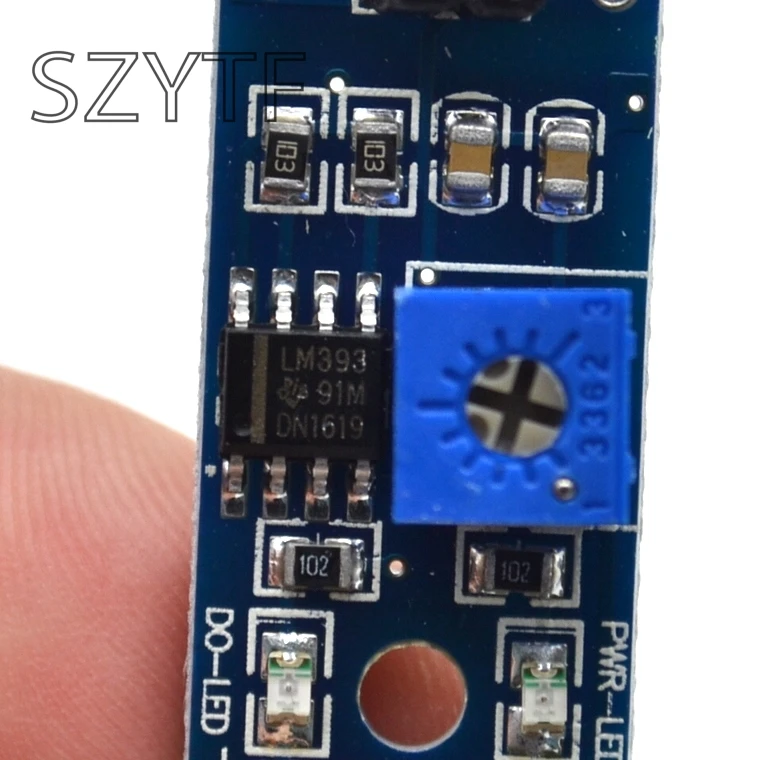

8, использование широкого напряжения LM393 компаратора
Особенности:
Если выход высокий, индикатор выключен, капля воды падает, выход низкий, индикатор переключателя светильник, индикатор выхода включен,
Очистите капли воды выше и вернитесь в выходное высокое состояние.
Аналоговый выход AO, вы можете подключить рекламный разъем микроконтроллера для обнаружения падений в вышеуказанных осадках.
Цифровой выход TTL также может быть подключен к микроконтроллеру, чтобы определить, есть ли дождь.

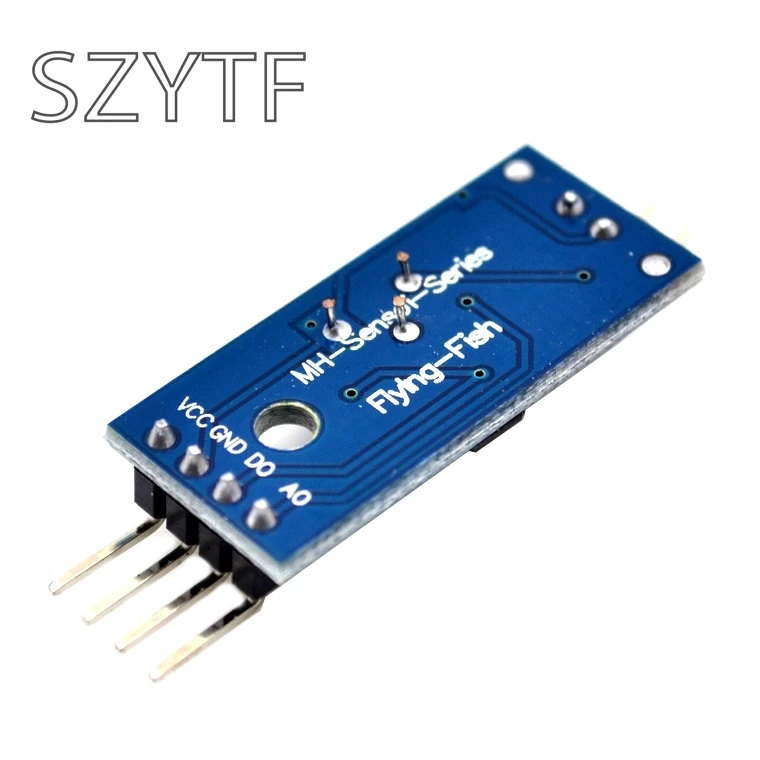

Проводка:
1. VCC: подключите положительный полюс питания (3-5 В)
2, GND: Подключите отрицательный источник питания
3, DO: TTL переключатель сигнала на выходе
4, АО: аналоговый сигнал на выходе

Доставка прозрачная

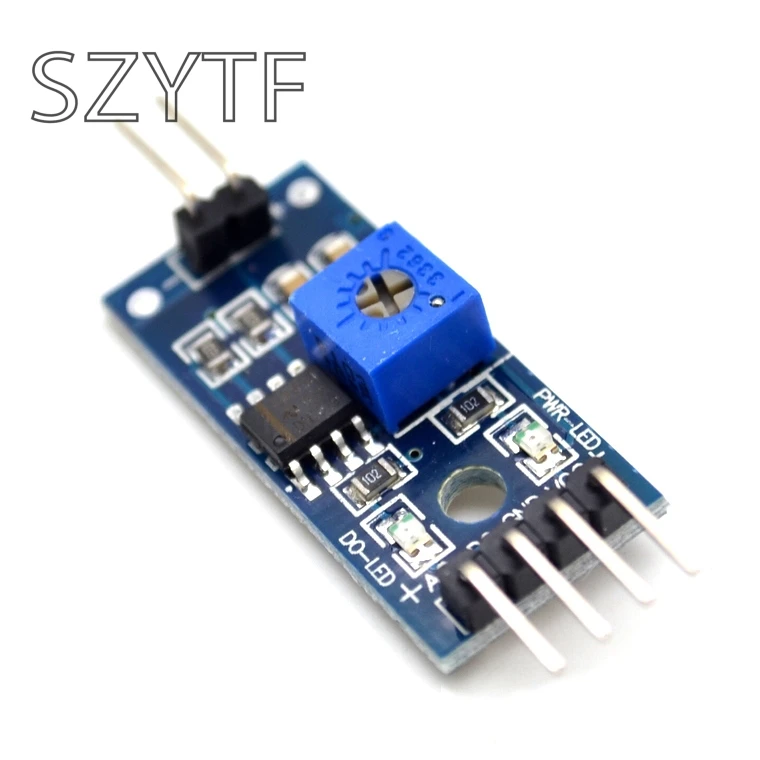

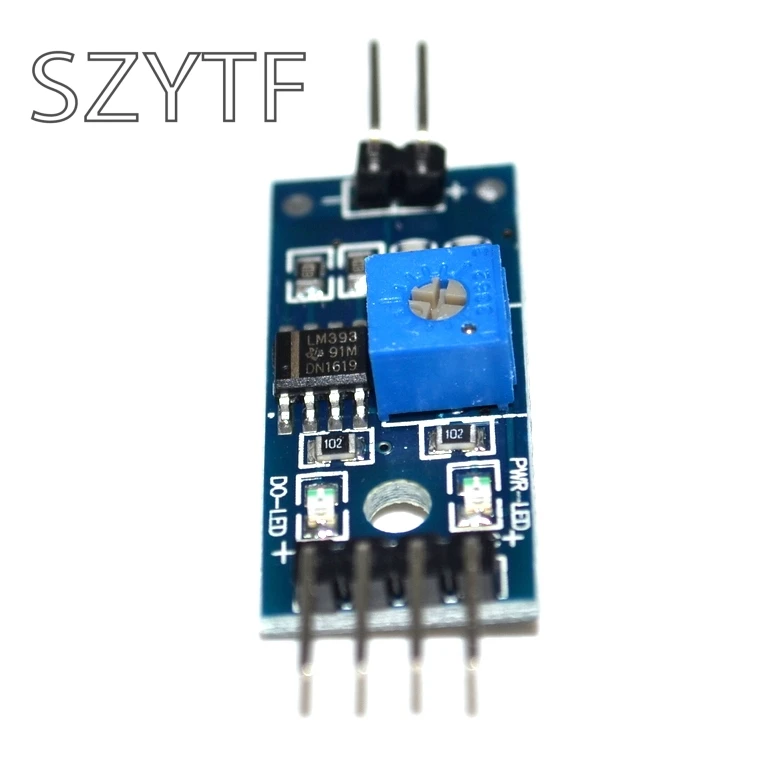

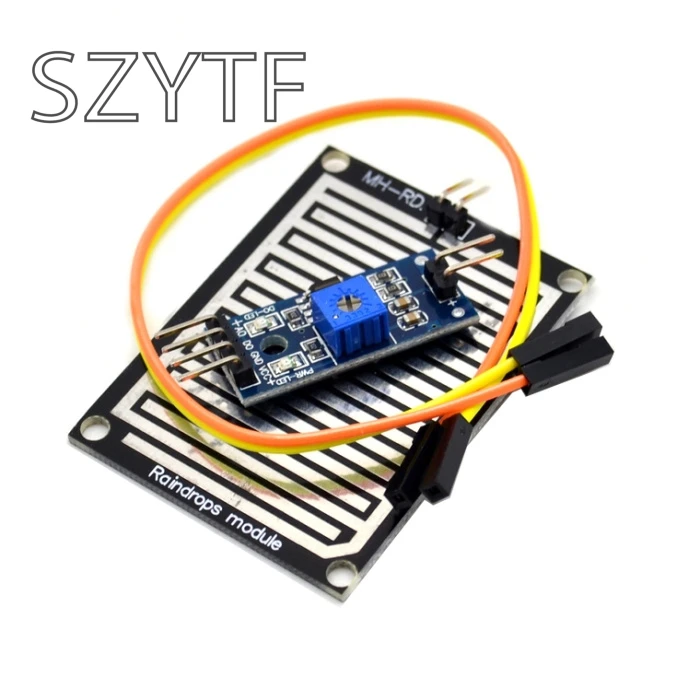

1, как показано на рисунке, датчик дождя и панель управления
2, 20 см DuPont line 2, легкая проводка
