Умная электроника постоянный ток 0 25 в стандартный модуль датчика напряжения

Умная электроника постоянный ток 0 25 в стандартный модуль датчика напряжения

64474

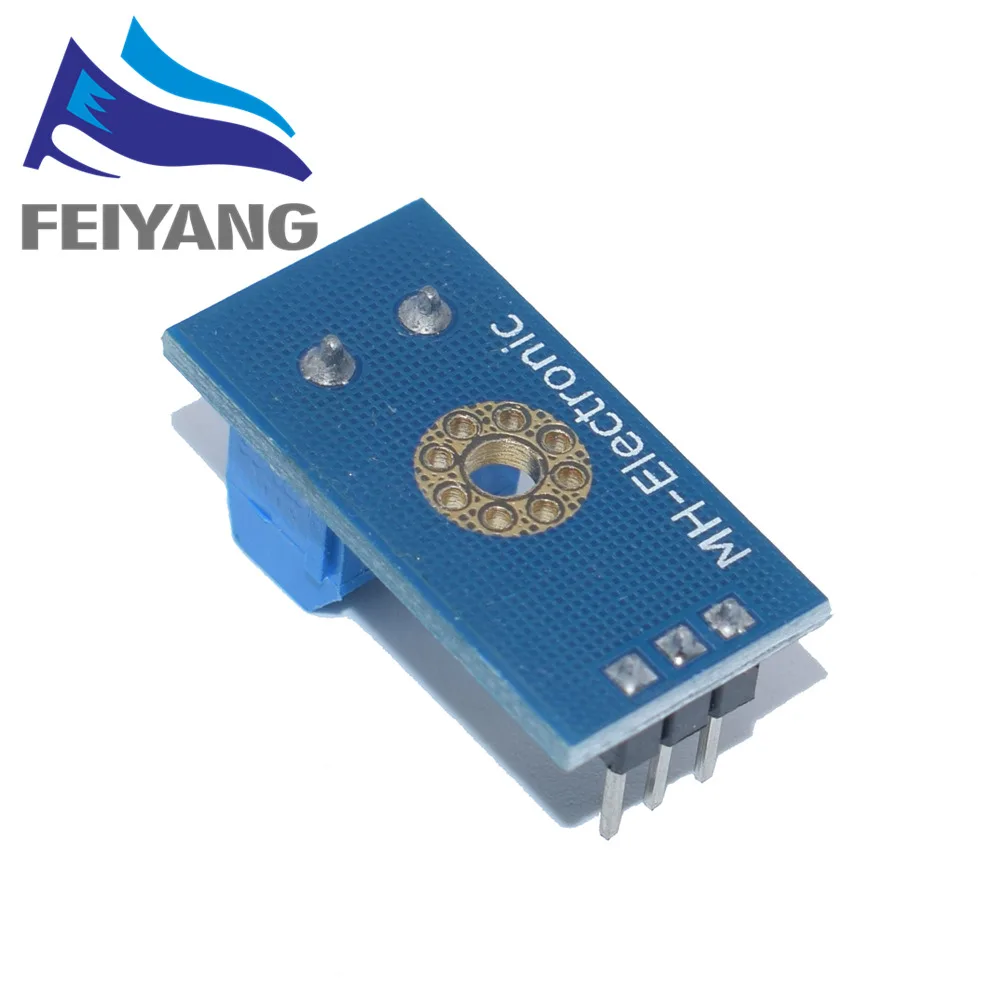

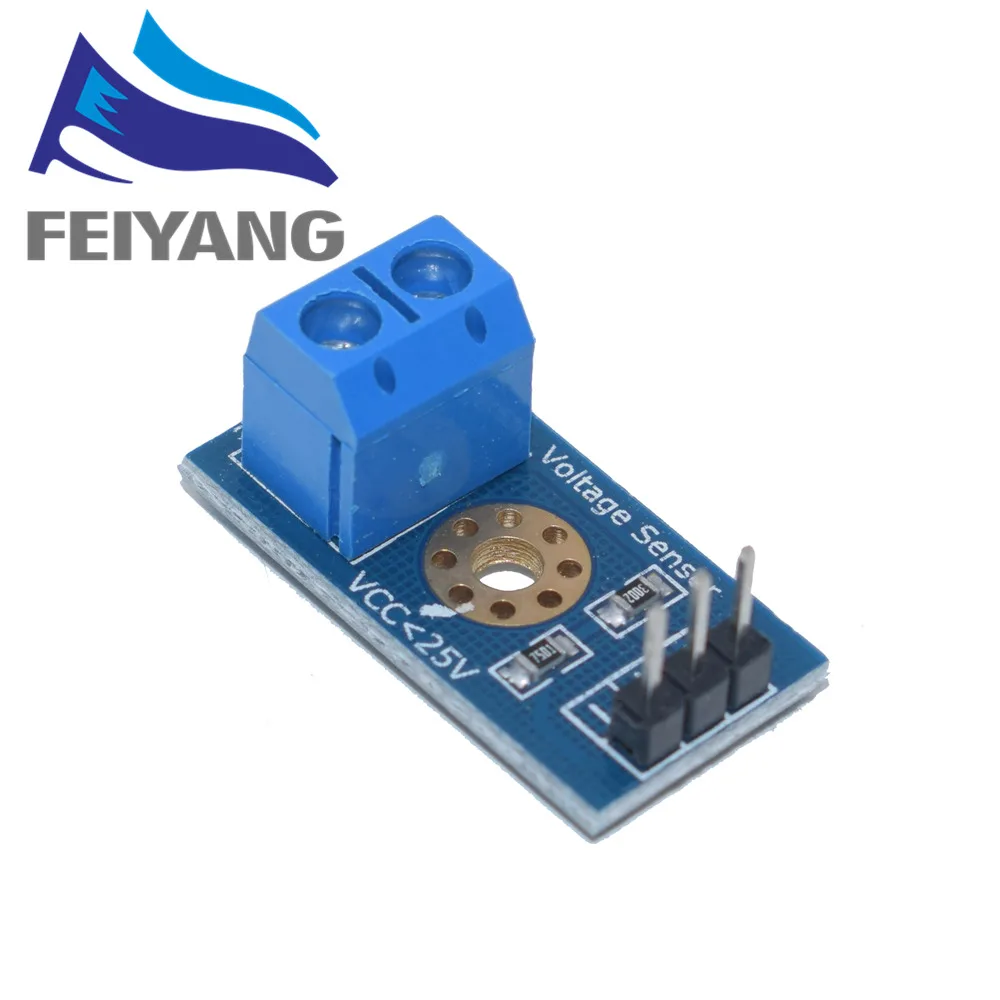

Описание модуля: Этот модуль основан на принципе конструкции резистивного делителя, может уменьшить напряжение подключения входного терминала в пять раз, аналоговое входное напряжение до 5 В, затем входное напряжение напряжения модуль обнаружения не может быть больше, чем 5V × 5 =, алюминиевая крышка, 25В (3,3 в том случае, если используется система, Входное напряжение не превышает 3.3Vx5 = 16,5 V). Потому что микросхемы AVR используются в 10 AD, поэтому разрешение моделирования этого модуля составляет 0,00489 в (5 В/1023), таким образом, модуль обнаружения напряжения определяет Минимальное входное напряжение 0,00489 в × 5 = 0,02445 в. Параметры: Диапазон входного напряжения: DC0-25V диапазон обнаружения напряжения: DC0.02445V-25V аналоговые разрешения напряжения: 0,00489 в вход постоянного тока: положительный терминал, подключенный к VCC, GND отрицательный полюс Выходной интерфейс: "+" 5-ти/3,3 V, "-", затем GND, «s», а затем AD справочное Код: # включают в себя Int val11; int val2; void setup () { pinMode (LED1, выход); Serial. Старт (9600); Серийный. println ("Emartee.Com"); Серийный. println ("напряжение:"); Серийный. Печать ("V"); } пустая петля () {температура поплавка; val11 = аналог (1); Температура = val11/4,092; val11 = (int) Температура;/val2 = (val11 % 100) / 10); Serial.println (val2); Задержка (1000); }
