USB к GSM GPRS SIM800C беспроводной Bluetooth компьютерный контроль вызова с антенной

USB к GSM GPRS SIM800C беспроводной Bluetooth компьютерный контроль вызова с антенной

Примечание: У нас есть документы на большинство товаров в нашем магазине              Если вам это нужно, свяжитесь с нами:)

1. Описание:

LC-GSM-SIM800C USB в GSM-это четырехдиапазонный GSM/GPRS модуль с стабильной производительностью, компактным внешним видом и высокой производительностью, который может удовлетворить различные потребности клиентов. Встроенный чип USB для последовательного порта, вы можете подключить непосредственно к компьютеру для отладки. SIM800C работает на GSM/GPRS 850/900/1800/1900 МГц, которые поддерживают использование по всему миру. Он может передавать голосовую, sms-информацию и информацию о данных с низким энергопотреблением и может быть применен к различным требованиям дизайна многих компактных продуктов.

2. Особенности:

1>. Usb-связь, нет необходимости в коде записи;

2>. Поддержка автоматизации программного обеспечения ПК;

3>. Двойная антенна;

4>. Поддержка четырехдиапазонного, универсального по всему миру;

5>. Поддержка 2G/3G/4G;

6>. Автоматическое подключение к сети;

7>. Адаптивная частота;

8>. Поддержка Bluetooth;

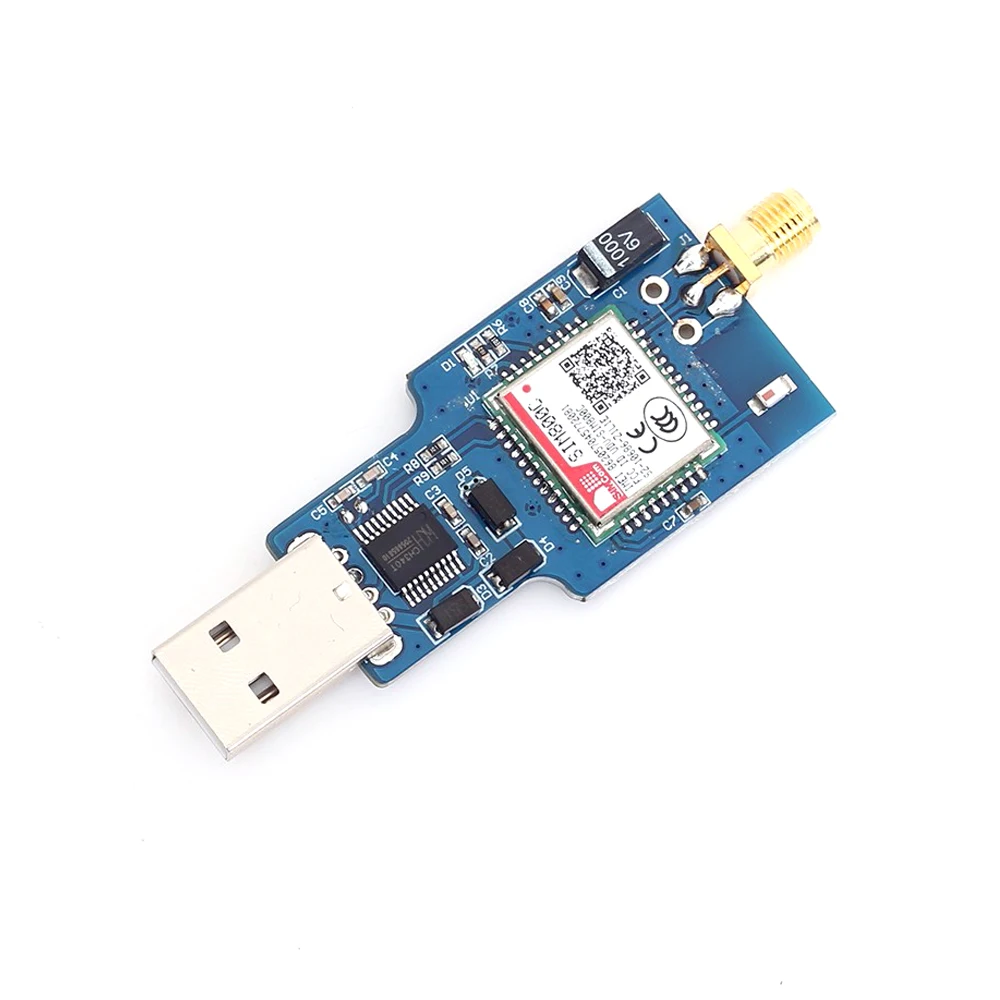

9>. Бортовой оригинальный SIM800C GSM/GPRS модуль;

10>. Встроенный CH340T USB к чипу последовательного порта, простота установки и Высокая совместимость;

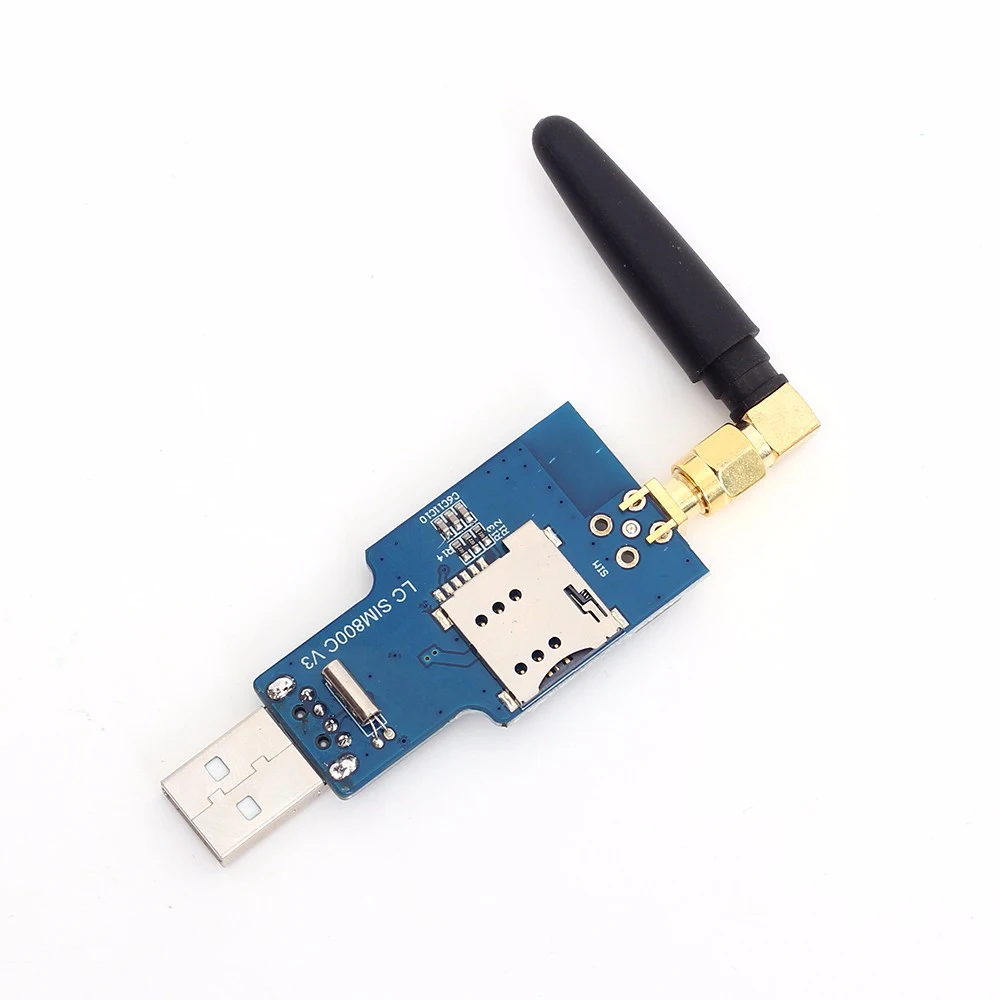

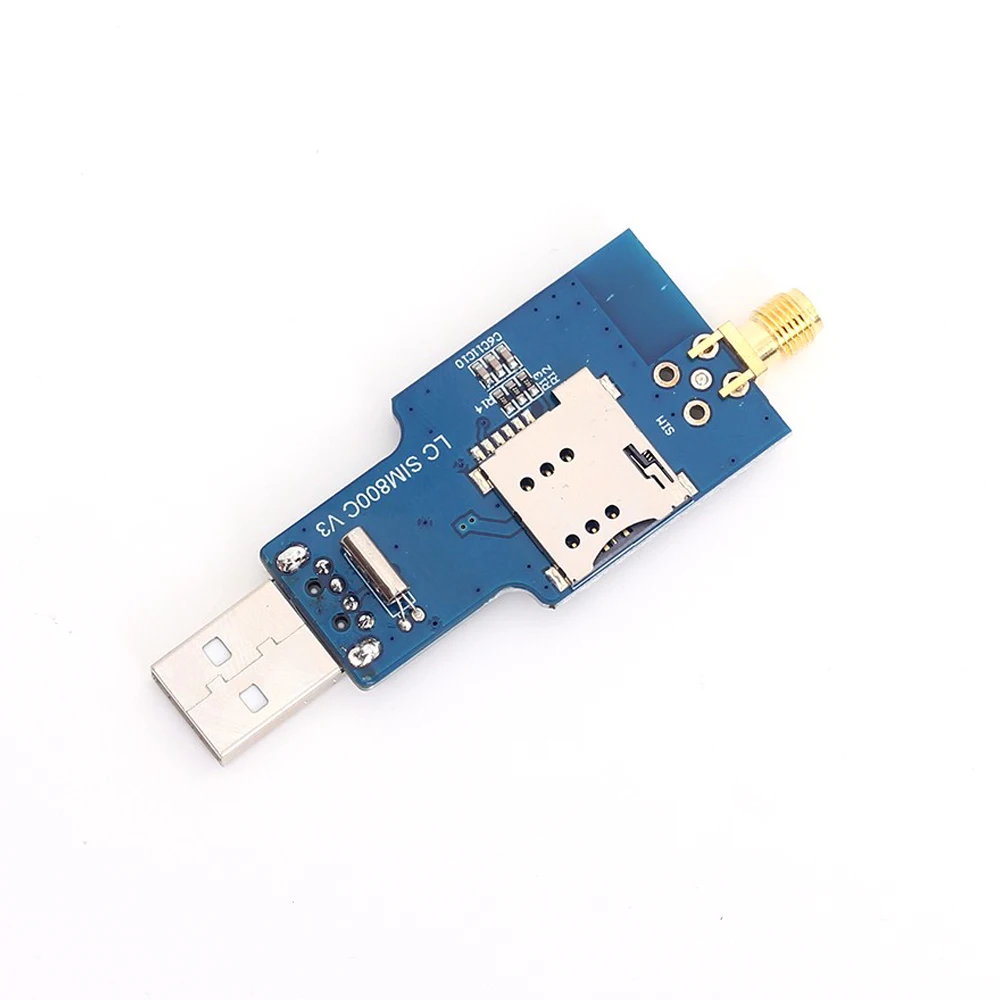

11>. Само-эластичный дизайн слота для sim-карты, может использоваться 2G/3G/4G Micro SIM и Nano карта;

12>. Модуль включается автоматически для подключения к сети, нет необходимости нажимать кнопку для включения, экономя время и удобнее;

13>. Поддержка SMS сообщений и обеспечение программного обеспечения управления;

14>. Предоставьте полный набор инструкций исходного кода хост-компьютера (c #, vb) для справки;

15>. Поддержка передачи данных GPRS в сети 2G, которая может быть применена для чтения мобильных счетчиков и других случаев;

16>. Поддержка передачи данных по Bluetooth, IEEE802.15 Стандарт Bluetooth, 2,4 ГГц Диапазон рабочей частоты;

17>. Поддержка адаптивной скорости передачи данных;

18>. он работает со светодиодным индикатором, когда нет сети, нет sim-карты или sim-карты, светодиодный индикатор быстро мигает в течение 1 секунды, и мигает каждые 3 секунды, если нормально работает.

3. Параметры:

1>. Название продукта: SIM800C USB к GSM модулю

2>. Номер товара: LC-GSM-SIM800C

3>. Рабочее напряжение: 5 В постоянного тока

4>. Диапазон рабочих температур:-20 ℃ ~ 85 ℃

5>. Диапазон рабочей влажности: 0%-95% относительной влажности

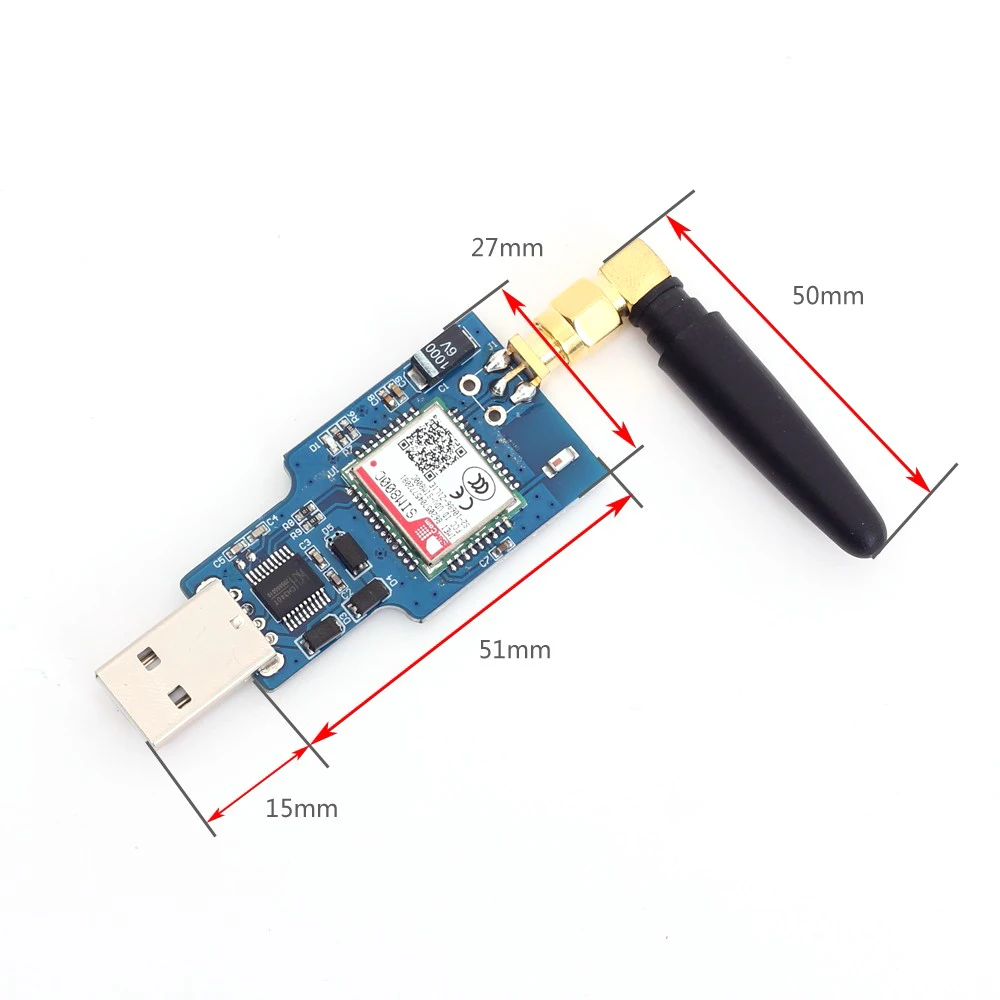

6>. Размер контроллера: 70*27*6 мм

7>. Размер антенны: 50*17*11 мм

4. Использование шагов:

1>. Подключите 2,4 GHz GSM антенну;

2>. Вставьте sim-карту;

3>. Подключите модуль к ПК;

4>. Установка программного обеспечения CH340 drive;

5>. Модуль начинает инициализацию и светодиодный индикатор мигает один раз в секунду;

6>. Светодиодный индикатор мигает один раз в 3 секунды после успешного инициализации;

7>. Начать использование.

5. Простая Работа:

1>. Вызов:

1,1>. Инициируйте голосовой вызов: ATD189 **** 3783; (Примечание: точка с запятой; необходимо! И «189 **** 3783»-это номер телефона). Он вернет нормально, если он будет успешным.

1,2>. Повесьте вызов: АТ. Он вернет ОК, если он будет успешным.

1,3>. Ответим на вызов: ATA. Он вернет ОК, если будет успешно.

2>. Отправка сообщений (текстовый режим):

2,1>. После автоматической регистрации модуля пользователь может начать работу.

2,2>. Светодиодный индикатор мигает один раз в 3 секунды после успешного инициализации. Это означает, что модуль подключен к сети 2G.

2,3>. Коммуникационная Инструкция:

Отправка: AT + CMGF = 1

Возврат: AT + CMGF = 1

Ок

Отправка: AT + CSCS = 'GSM'

Возврат: AT + CSCS = 'GSM'

Ок

Отправка: AT + CMGS = '10086'

Возврат: AT + CMGS = '10086'

>

Отправка: сообщения

(Примечание: сообщения являются только строками, которые содержат '0 ~ 9 'и 'A ~ Z')

Возврат: сообщения

Отправка: 1A

(Примечание: '1A' отправляется в качестве шестигранника)

Возврат: + CMSS: xxx

(E. g: + CMSS: 237)

3>. Передача данных GPRS:

3,1>. AT + CGCLASS = 'B'/Установите класс мобильного канала B, то есть модуль поддерживает коммутацию пакетов и режим переключения цепи, но не поддерживает одновременную работу.

Возврат:

AT + CGCLASS = 'B'

Ок

3,2.>. AT + CGDCONT = 1, "IP", "CMNET"/установить PDP контекстный флаг 1 и использовать Интернет протокол (IP) точка доступа как "CMNET"

Возврат:

AT + CGDCONT = 1, "IP", "CMNET"

Ок

3,3>. AT + CGATT = 1/используется для настройки вложений и разделения услуг GPRS.

Возврат:

AT + CGATT = 1

Ок

3,4>. AT + CIPCSGP = 1, "CMNET"/Установите соединение GPRS, точка доступа-"CMNET".

Возврат:

AT + CIPCSGP = 1, "CMNET"

Ок

3,5>. AT + CLPORT = "TCP", "2000"/Установите номер локального порта TCP соединения до 2000.

Возврат:

AT + CLPORT = "TCP", "2000"

Ок

3,6>. AT + CIPSTART = "TCP", "111.68.4.142", 9090/используется для создания TCP соединения или регистрации номера порта UDP. Модуль установит TCP-соединение. Например, адрес назначения подключения 111.69.4.146 и порт 9090. Если соединение успешно, оно вернется: «подключитесь» (Примечание: ip-адрес должен быть общим IP-адресом).

Возврат:

AT + CIPSTART = "TCP", "111.68.4.142", 9090

Ок

Подключение ОК

3,7>. AT + CIPSEND/модуль отправляет данные на сервер

Возврат:

AT + CIPSEND

> Тест SIM800C/содержание данных: тест SIM800C. Пользователь может отправить другое сообщение.

Возврат:

Тест SIM800C

->

Отправка ОК/Отправка успешно

4>. Если вам нужны дополнительные инструкции по отладке, пожалуйста, обратитесь к листу данных SIM800C.

6. Применение:

1>. Голосовая связь

2>. SMS передача информации

3>. Передача данных

4>. Интеллектуальный пульт дистанционного управления

5>. Интеллектуальное управление

6>. Контроль модели

7>. Управление роботом

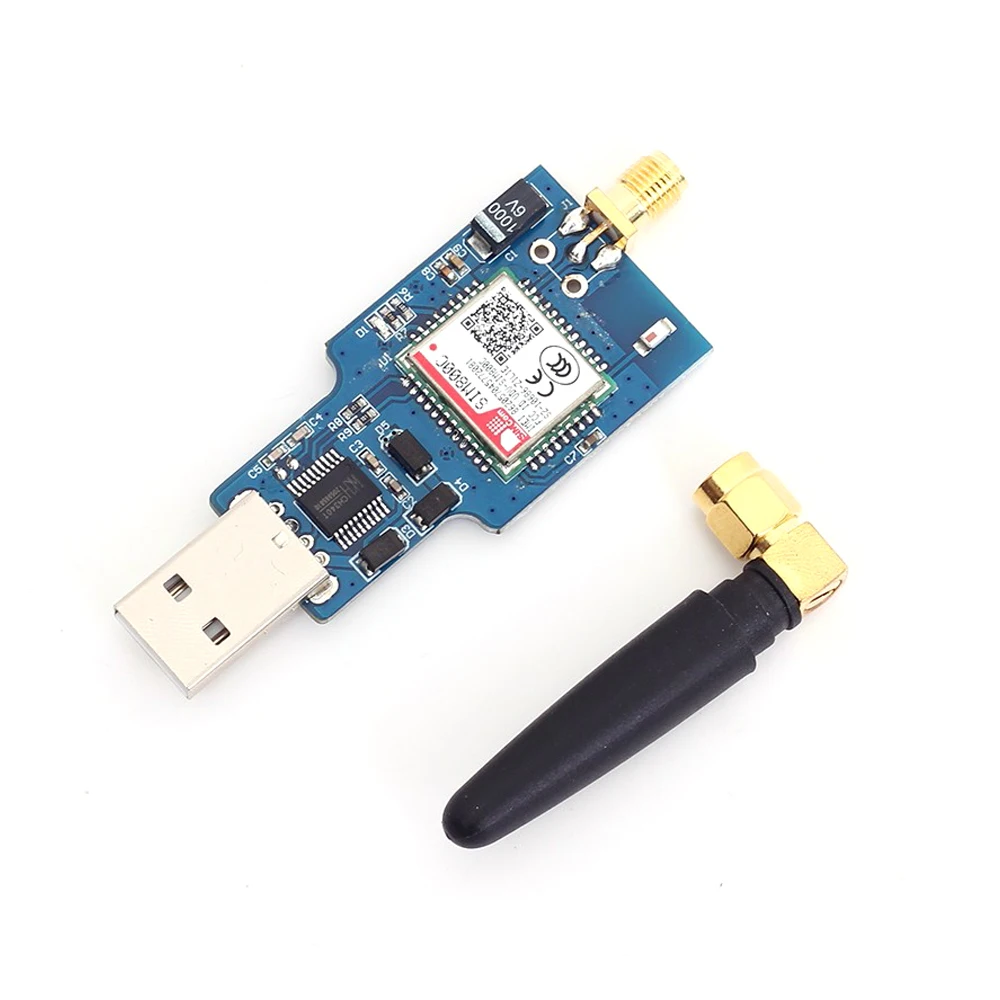

7. Упаковка:

1>. 1 шт. SIM800C USB к GSM модулю;

2>. 1 шт. антенна;
