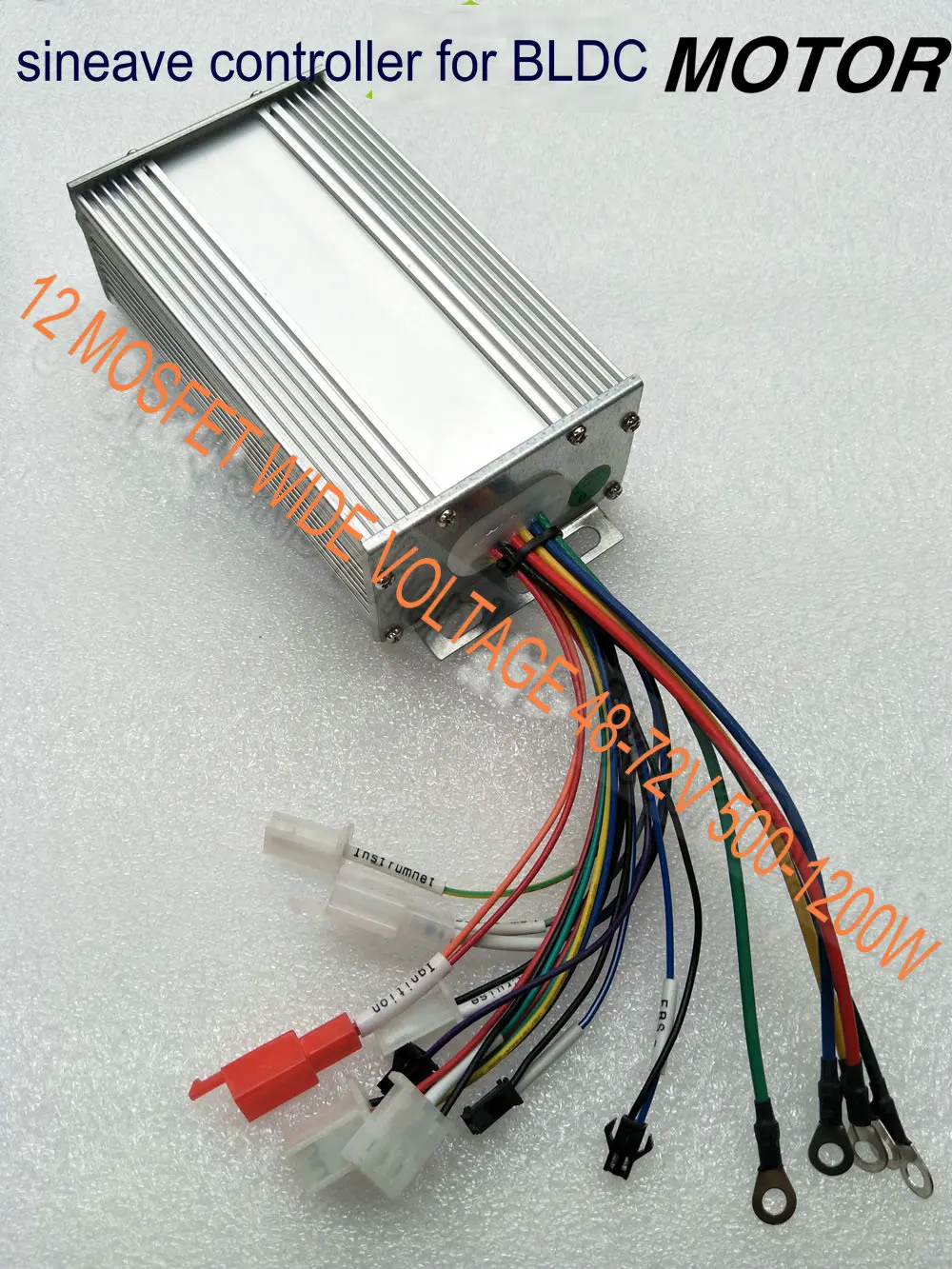

48v-72V 500w-1500W SINEWAVE контроллер широкого напряжения тихий электрический скутер велосипед трицикл мотоцикл ATV мобильность конверсионная часть

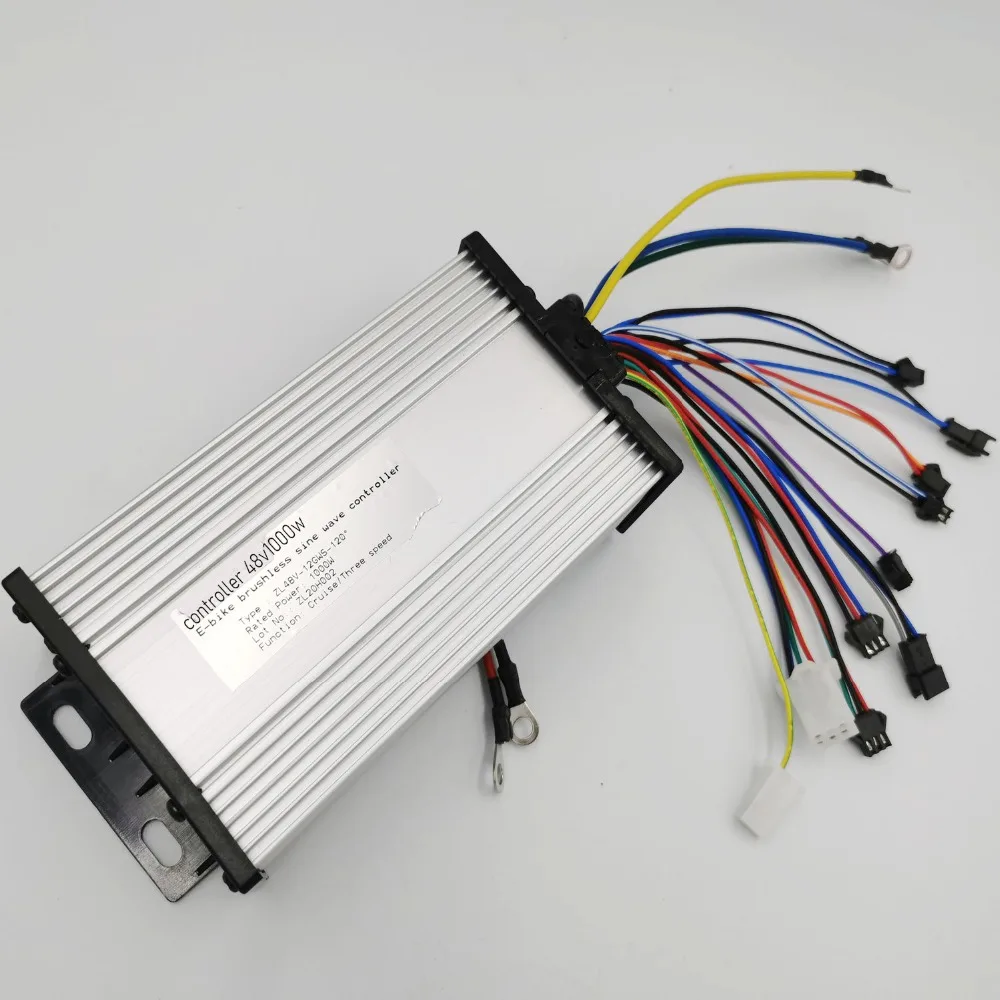

Это Контроллер sinewave, большая мощность, низкий уровень шума. Требуется силовая трубка, импортированная из США, которая толще, чем обычная трубка контроллера,

Для 48-72v установки универсальной модели по умолчанию защита от низкого напряжения точка 41v.

Предел тока:

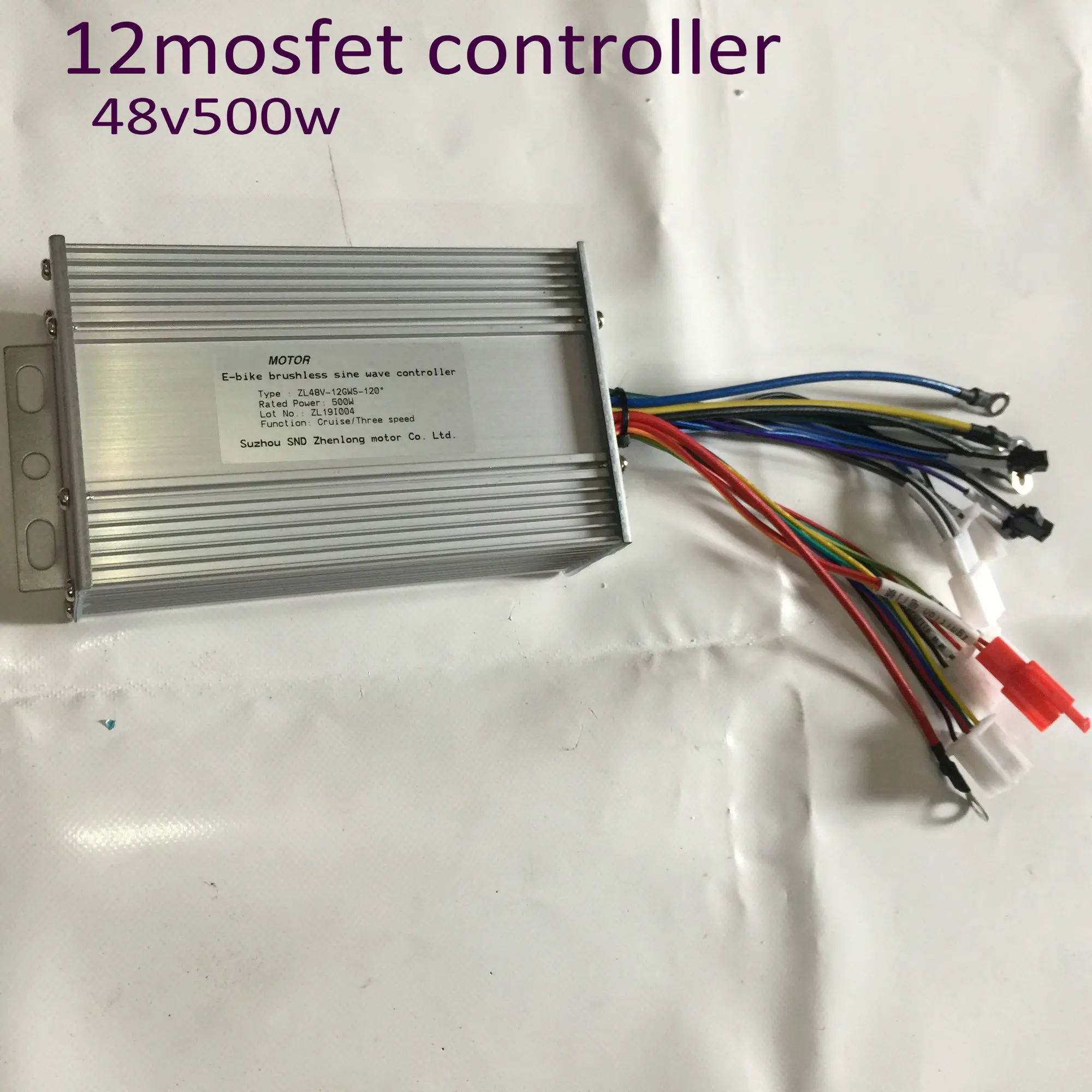

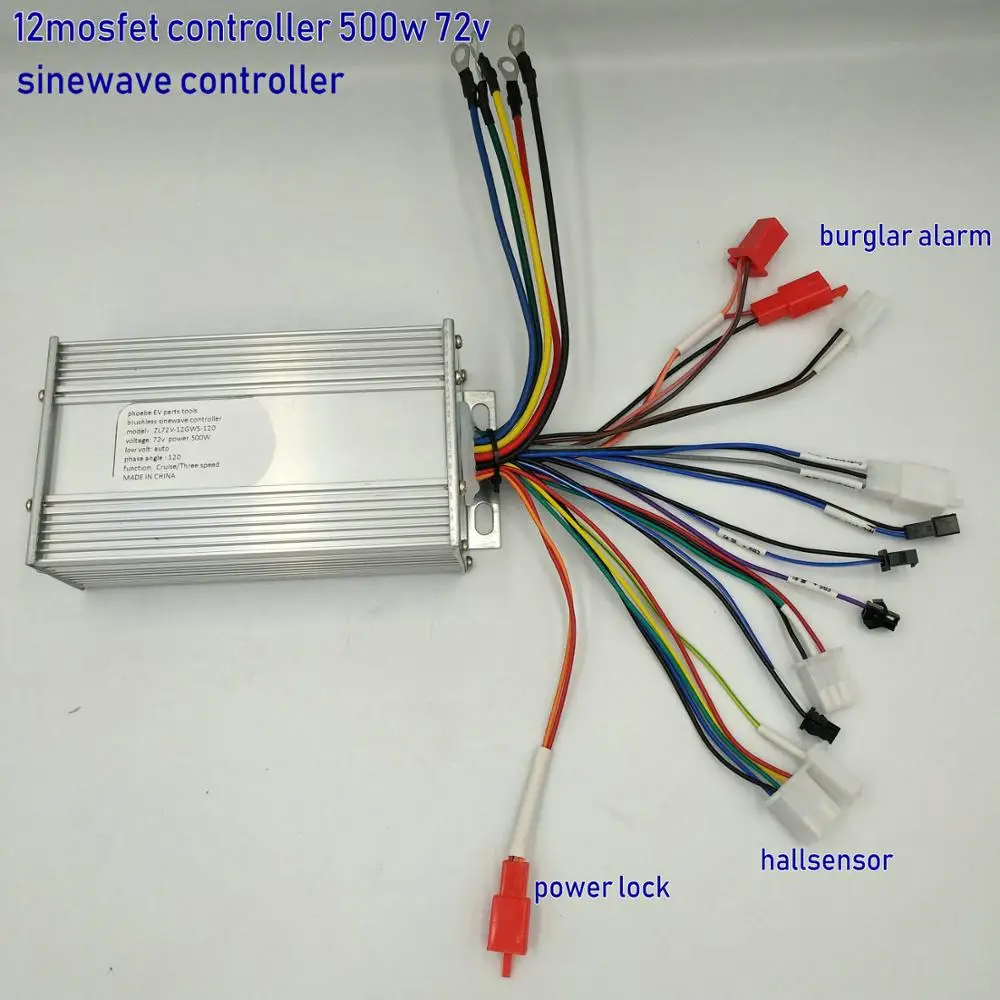

Это 12mosfet.48v-72v 500w/800w/1000w

800 Вт-30А.

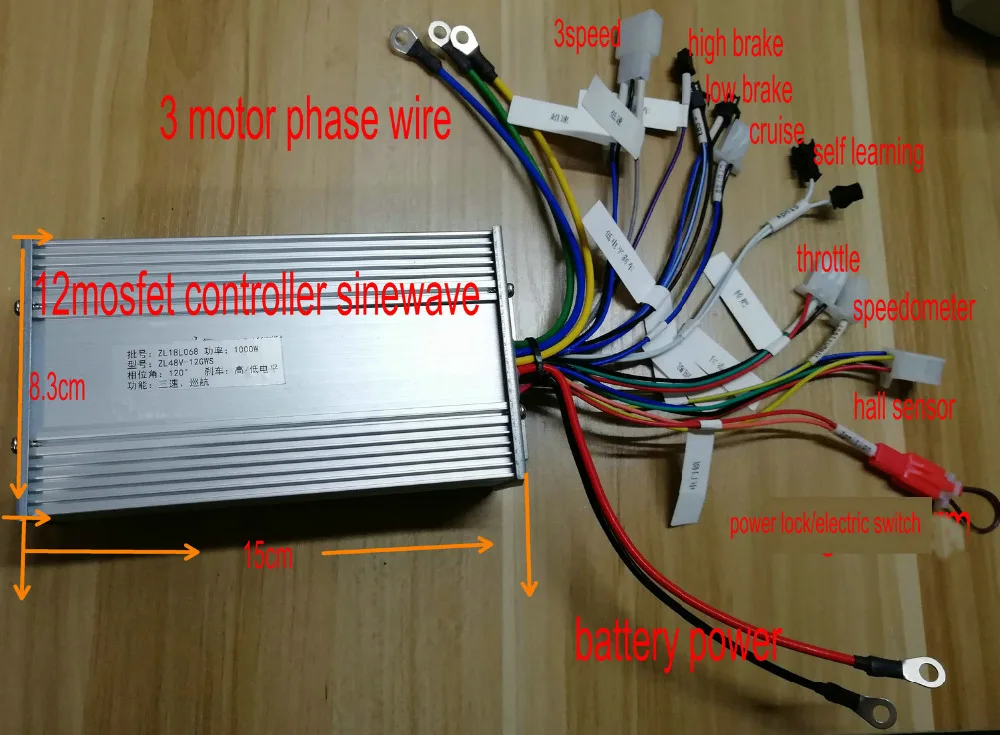

Размер 150*85*40 мм (не включая фиксированную часть)

Длина между левым и правым отверстием для установки: 16,3 см

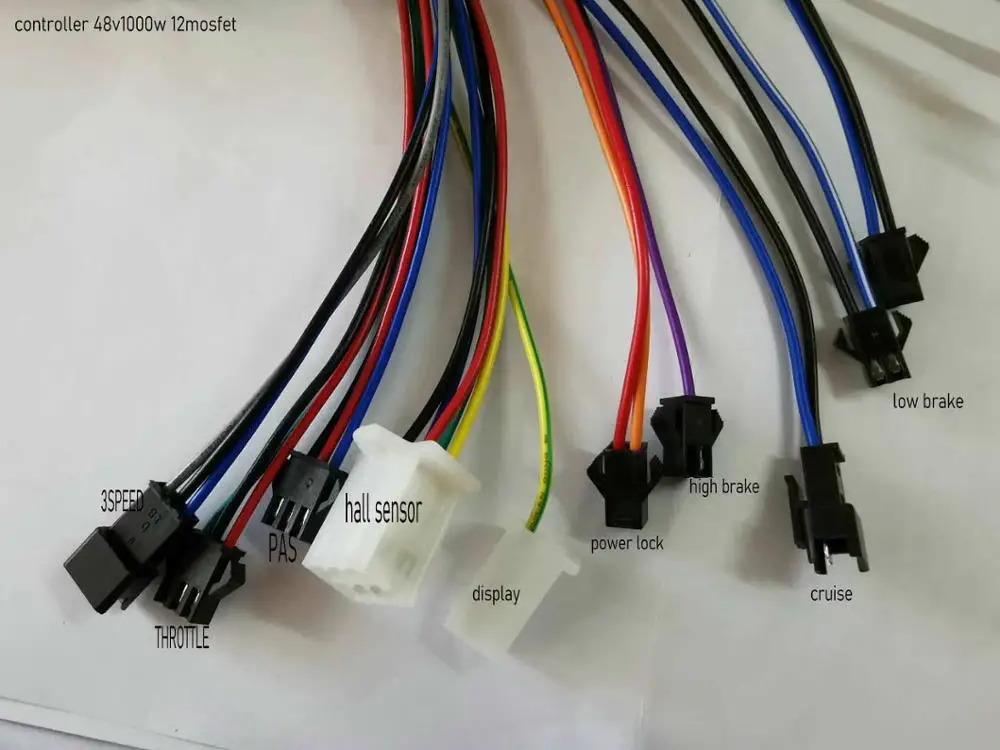

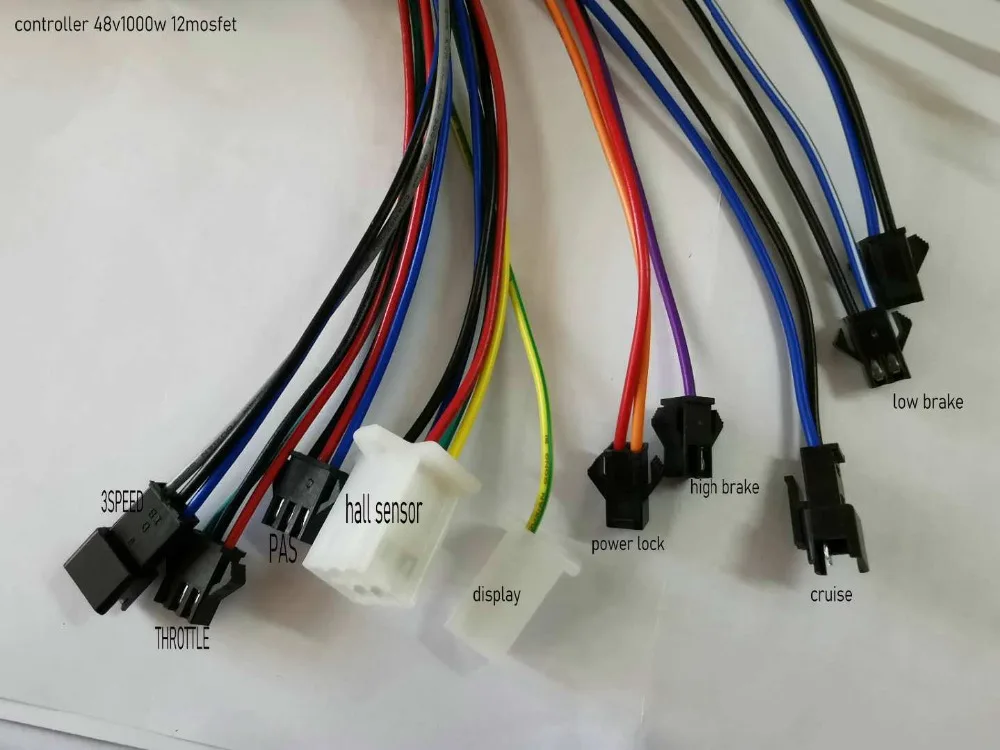

Проводка как ниже:

Фазовый провод

Провод датчика Холла

Провод блокировки питания-Подключите эти два провода вместе или подключите к выключателю, контроллер будет работать/. Если у вас есть Блокировка питания/ключ, Пожалуйста, подключите провод oragne с проводом блокировки питания,

Провод дисплея-подключение с отображением напряжения провода фазы, отображением диапазона,

Провод дроссельной заслонки

Провод охранной сигнализации

3 скоростной провод, --Маленький черный + синий = превышение скорости, 110% оригинальной скорости,

Маленький черный + серый = низкая скорость, на 30% ниже оригинальной скорости,

Высокая Тормозная проволока-фиолетовый провод,-высокая Тормозная сигнальная проволока соединяется с положительным, может реализовать функцию тормоза,

Низкий тормозной провод-Подключите провод сигнала низкого тормоза с заземлением, вы можете использовать тормозной рычаг для тормоза велосипеда,

Самообучающаяся проволока-новая модель имеет провод обучения salf

Дополнительный провод, который нужно сделать для заказа, пожалуйста, свяжитесь с нами заранее,

Тормоз eABS

Обратный.

Круиз-подключен, он будет идти в Авто Круиз, подключение с переключателем, вы можете контролировать круиз вручную,

Вес нетто: 0,6 кг,

Клиент, пожалуйста, оставьте сообщение, чтобы выбрать нужную вам функцию, или мы отправим все, что в наличии.

Внимание, пожалуйста:

1. Старый контроллер sinewave имеетНет самостоятельного learing провода, Нужно, чтобы клиент знал, как сочетать провод фазы двигателя с проводом фазы контроллера. Если нет, пожалуйста, купите обычныйКвадратный волновой контроллер. ИОн должен совпадать с двигателем с датчиком холла. С 2018 по 12 новая модель имеет самообучающийся провод,

2. По умолчанию устанавливается фазовый угол 120 градусов, если требуется 60 градусов, пожалуйста, оставьте сообщение в примечаниях,

3. Пожалуйста, не подключайте провод питания красный-P и черный-N, иначе вы испортите контроллер,

Пожалуйста, не используйте его при перенапряжении.

Не подключайте провод дисплея, если вы не знаете, что это такое.

Не скручивайте дроссель до конца, когда вы тестируете и регулируете фазовый провод.

Преимущество контроллера sinewave;

1. Бесшумный, без шума,

2. Комбинированная скорость, эффективность и крутящий момент

3. Легко карабкаться даже при тяжелой нагрузке

4. Крутящий момент большой, более высокая скорость запуска

5. При общем рабочем состоянии, имеет более высокую скорость и большой диапазон, чем квадратный волновой контроллер,

Некоторые функции, такие как reverse и ebs на изображении выше, должны быть сделаны для заказа, пожалуйста, поговорите с продавцом заранее, или мы отправим все, что в наличии.

Инструкция пользователя для контроллера sinewave

1. Проводка

1,1 провод питания аккумулятора:

Мощный толстый красный провод

Мощность отрицательного толстого черного провода

Провод электрического переключателя (красный и оранжевый провод): подключите эти два провода или подключите с электрическим переключателем, тогда контроллер может работать.

Если у вас есть электрический замок, вы можете подключить оранжевый провод с электрическим замком.

1,2 фазный провод двигателя

Толстая желтая-U фаза

Толстая фаза зеленого-v

Толстая фаза синего цвета

1,3 провод датчика Холла двигателя

Тонкий красный провод-зал + 5 В

Тонкий черный провод-отрицательный

Тонкий желтый провод-зал А

Тонкий зеленый провод-зал b

Тонкий синий провод-зал c

1,4 провод дроссельной заслонки

Тонкий черный провод-отрицательный

Тонкий красный провод-дроссельная заслонка + 5 В

Тонкий зеленый провод дроссельной заслонки сигнальный провод

1,5 провод охранной сигнализации-подключение с 4 или 5 проводами alarmer

Тонкий красный-Мощный положительный

Тонкий черный-мощный отрицательный

Тонкий серый провод-сигнальный провод двигателя

Тонкий оранжевый провод-электрический запуск сигнального провода

Тонкий розовый провод-замок сигнальный провод двигателя

1,6 3 скоростной провод

Тонкий синий провод-сверхскоростной провод

Тонкий черный заземляющий провод

Тонкий серый провод-низкоскоростной провод

-Подключение к синему и черному, контроллер переходит в режим превышения скорости, скорость на 10% выше исходной скорости

-Подключение с серым и черным проводом, контроллер идет на низкоскоростной провод, скорость на 30% ниже, чем обычная скорость

1,7 провод дисплея

Тонкий желтый провод, может соединяться с фазовым дисплеем скорости, одометром и так далее,

1,8 Круизная проволока

Синий и черный провод

Подключите эти два провода, велосипед переходит в Круизный режим, поверните дроссель в место и удерживайте его в течение 6 секунд, и отпустите дроссель, вы можете сохранить эту скорость и бег.

Если вы Подключитесь к кнопочному выключателю, можете перейти в Круизный режим ручного управления, нажмите кнопку велосипед перейдет в Круизный режим. Велосипед работает с текущей скоростью, нажмите снова, чтобы выйти из круизного режима.

1,9 низкий тормозной провод

Тонкий сине-белый провод и черный провод-подключение низкого уровня сигнала тормоза провода с заземлением провода вы можете реализовать функцию тормоза

1,10 Высокая Тормозная проволока

Тонкий фиолетовый провод-подключение высокого уровня тормозной сигнальный провод с положительным проводом вы можете реализовать функцию тормоза

1. Обратите внимание/советы

2,1 Подключите все разъемы плотно, пожалуйста, не подключайте питание положительным и отрицательным проводом, это сгорит контроллер

2,2 перед подключением проводов отключите питание. Подключите провод питания, провод электрического переключателя, фазовый провод, провод датчика Холла и провод дроссельной заслонки, отрегулируйте двигатель, когда он вращается в правильном направлении, затем подключите другие провода, И оставьте в стороне те провода, которые вы не используете. Затем закончите установку,

2,3 Если вы не устанавливаете электрический блок питания, Пожалуйста, подключите провод электрического переключателя с положительным аккумулятором

2,4 пожалуйста, не используйте контроллер перенапряжения

2,5 при регулировке фазового провода слегка поверните дроссельную заслонку и не скручивайте полностью,

2,6 этот контроллер предназначен для использования вместе с нашим двигателем с правой боковой проволокой и задним приводом, или фронтальным левым проводом, не нужно регулировать фазовый провод, подключить фазовый провод одного цвета, двигатель может работать правильно,

2,7 если вы используете его вместе с нашим задним двигателем с левой стороны, подключите желтый фазовый провод и замените синий и зеленый фазовый провод, пожалуйста,

И если вы покупаете этот контроллер отдельно и используете вместе с вашим собственным двигателем, пожалуйста, оставьте, как сочетать фазовый провод контроллера с вашим фазовым проводом двигателя вручную.
