Информация о продукте ТоварНазвание:

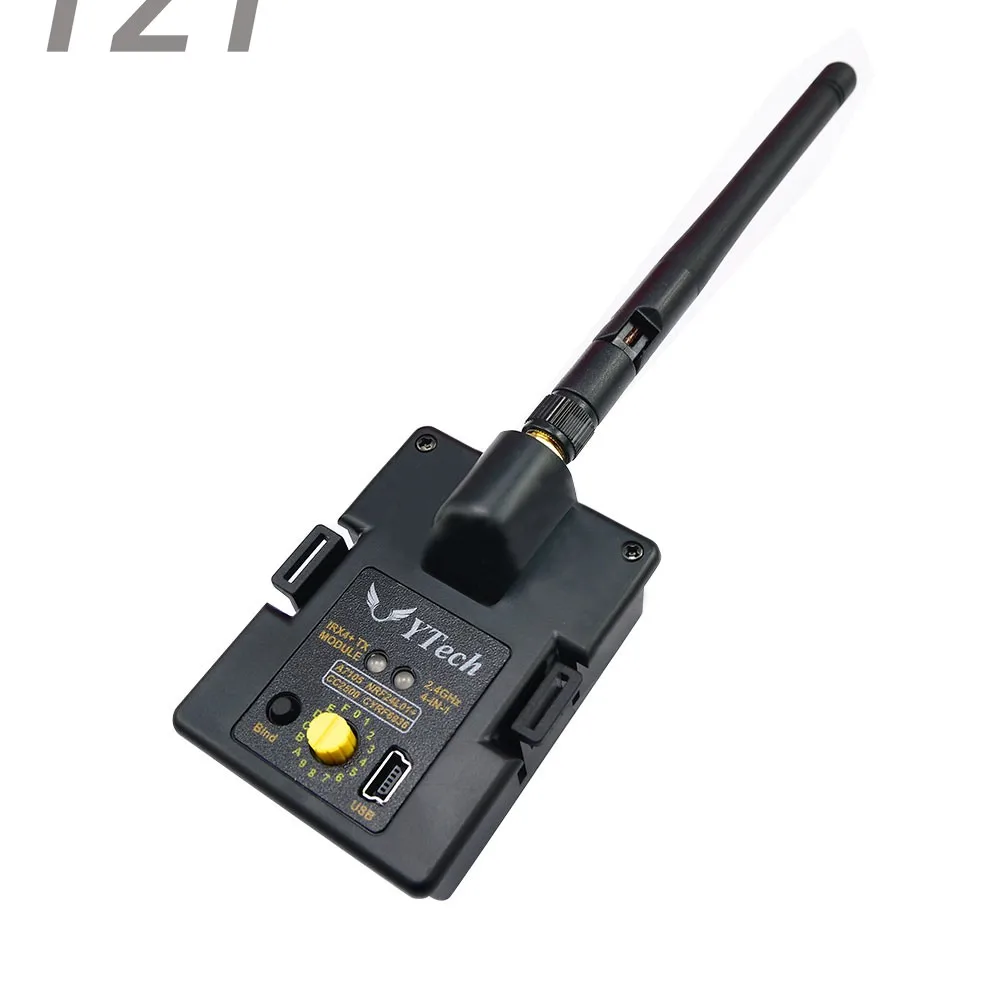

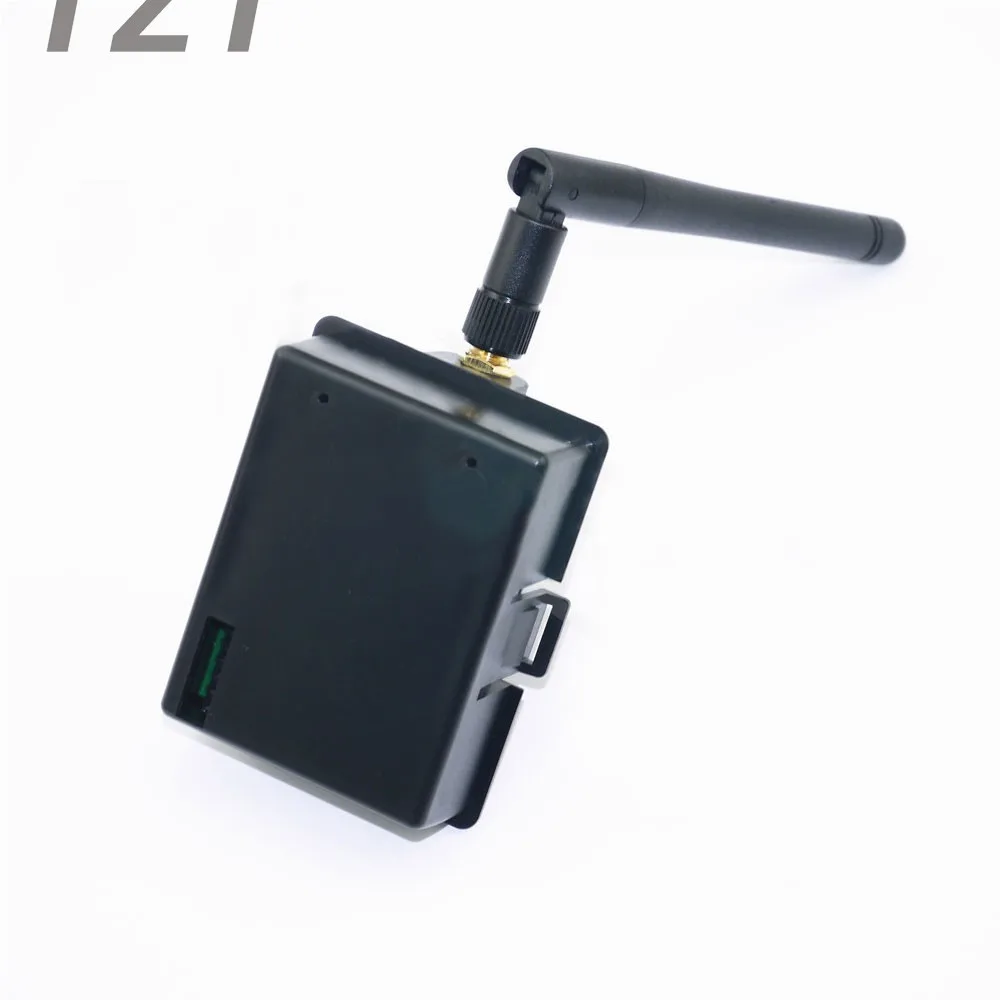

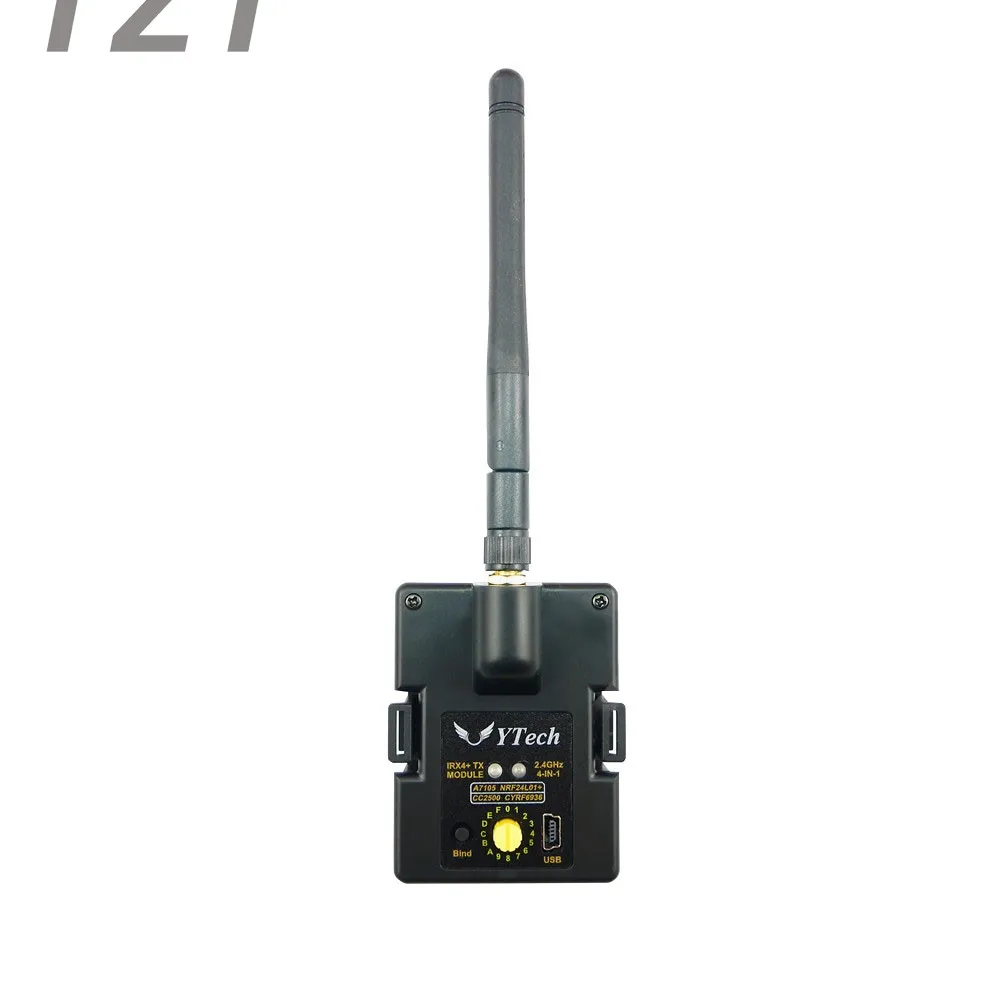

4-в-1 STM32 мультипротокол TX модуль с чехлом для FRSKY IRX4 Plus 2,4G CC2500 NRF24L01 A7105 CYRF6936

• Описание:
  Этот 2,4G мультипротокол TX модуль STM32 ARM микроконтроллер на основе модуля. Все доступные протоколы включены в последовательный режим. Подходит для многих брендов квадрокоптеров, вертолетов и самолетов.

  Этот модуль интегрирует четыре радиочастотных чипа (CC2500, NRF24L01, A7105, CYRF6936) в одну одноконтурную плату. Поддерживает различные протоколы дистанционного управления, такие как Futaba S-FHSS, Walkera DEVO, Spektrum DS M2, DS MX, Flysky, Frsk y, WLToys, Hubsan, Hisky, Esky, Assan и т. д. вы можете контролировать свою гибкость, и вы получите отличный опыт с вашим любимым передатчиком.

  Параметры:
  -Наименование товара: IRX4 Plus
  -Рабочее напряжение: 5-14 в
  -Рабочий ток: <= 100 мА
  -Рабочая частота: 2,4G ISM ban d
  -Мощность RF: + 22dBm
  -MCU: STM32F103CBT6 (128 K ROM, 20 K RAM)

  В комплект входит:
  -1 x модуль Multiprotocol TX
  -2 х Перемычки

  Особенности:
  Два режима работы: режим PPM и последовательный режим.

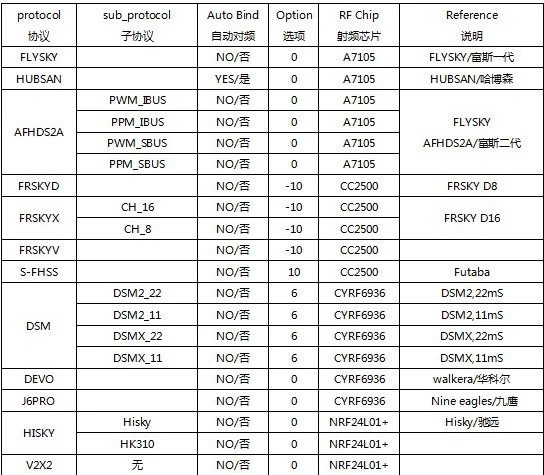

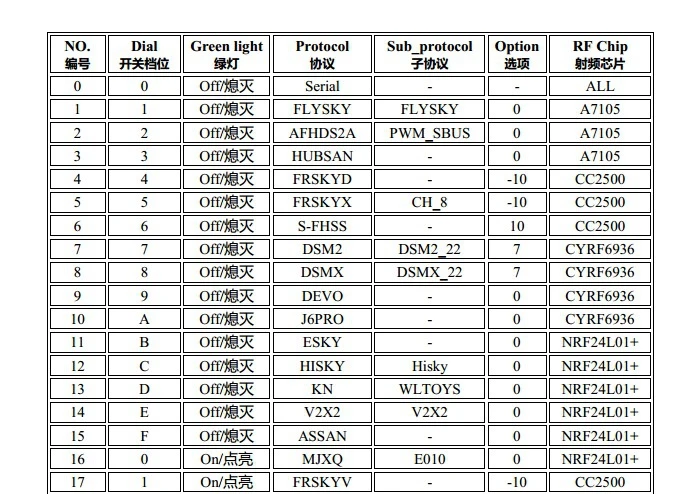

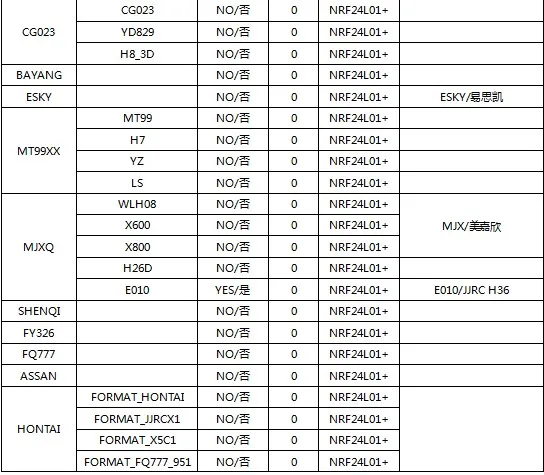

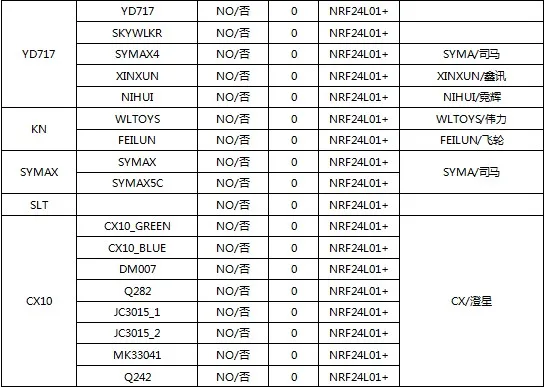

  -В режиме PPM существует 31 протокол (Протокол NO.0 предназначен для последовательного режима), сопоставляющий с 16-позиционным переключателем выбора протокола на модуле. Они перечислены в таблице протоколов по умолчанию ниже, когда зеленый свет выключен, вы можете использовать переключатель для выбора протокола NO. От 1 до NO.15, когда зеленый свет включен, вы можете выбрать протокол NO.16 до NO.31.
  -Чтобы включить/выключить зеленый свет, выполните следующие действия:
  Выключите передатчик, установите переключатель протокола на «0», удерживайте и нажмите кнопку привязки радиочастотного модуля, затем включите передатчик, через 3 секунды отпустите кнопку.

  Нормальное использование в режиме PPM:
  1. Установите радиочастотный модуль в положении, установите сигнал PPM на вашем передатчике.
  2. В соответствии с таблицей протоколов по умолчанию, поверните знак стрелки (сбоку с вертикальным слотом) переключателя протокола на правильный номер, чтобы выбрать протокол.
  3. после завершения работы связывания, включения вашего передатчика, красный свет радиочастотного модуля будет включен, затем радиочастотный модуль готов к работе, после этого питание на вашем приемнике (или ремесле).
  4. Выбор протокола выполняется в начале включения питания, поэтому, если вы хотите изменить Протокол во время работы, вы должны переработать питание.
  5. Красный свет будет мигать медленно, если нет действительного сигнала PPM.

  Привязка в режиме PPM:
  1. Включите приемник и установите его в режим привязки.
  2. удерживайте и нажмите кнопку привязки радиочастотного модуля, а затем включите передатчик, через 3 секунды отпустите кнопку, вы увидите, как красный свет мигает быстро, затем радиочастотный модуль находится в режиме привязки, и красный свет будет прочным после привязки.
  3. Некоторые протоколы (например: S-FHSS) не имеют процедуры привязки к модулю RF, а некоторые протоколы (например: hubsan, e010) автоматически связываются при включении питания.

  Работа в серийном режиме:
  Когда зеленый свет выключен, и переключатель протокола имеет точку «0», вы можете получить доступ к серийному режиму. Передатчик, поддерживающий прошивку er9X/erSky9X или открыть прошивку TX, может работать в этом режиме, выбор и привязка модельного протокола сделаны из меню настроек модели на передатчике, для передатчиков с возможностью телеметрии, интеграция телеметрии осуществляется без проблем с прошивкой передатчика.

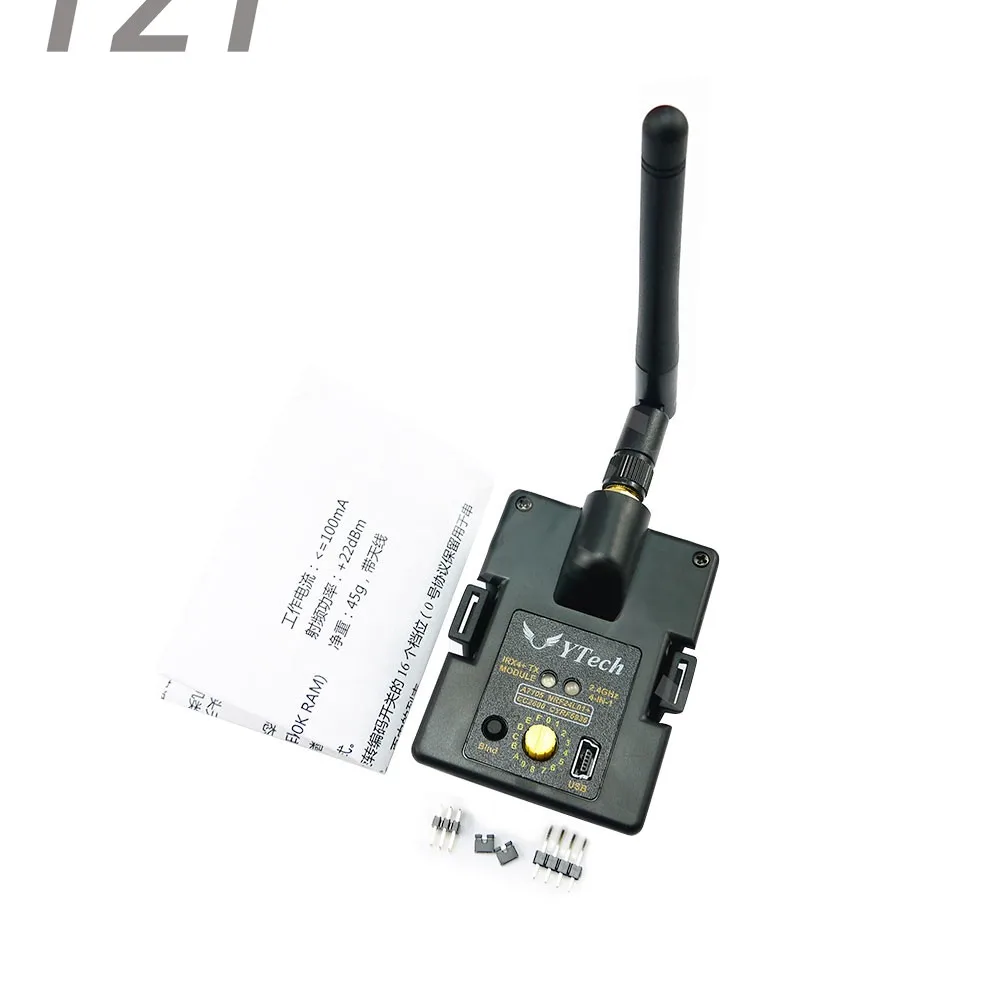

• 1x 4-в-1 STM32 мультипротокол TX модуль с чехлом
