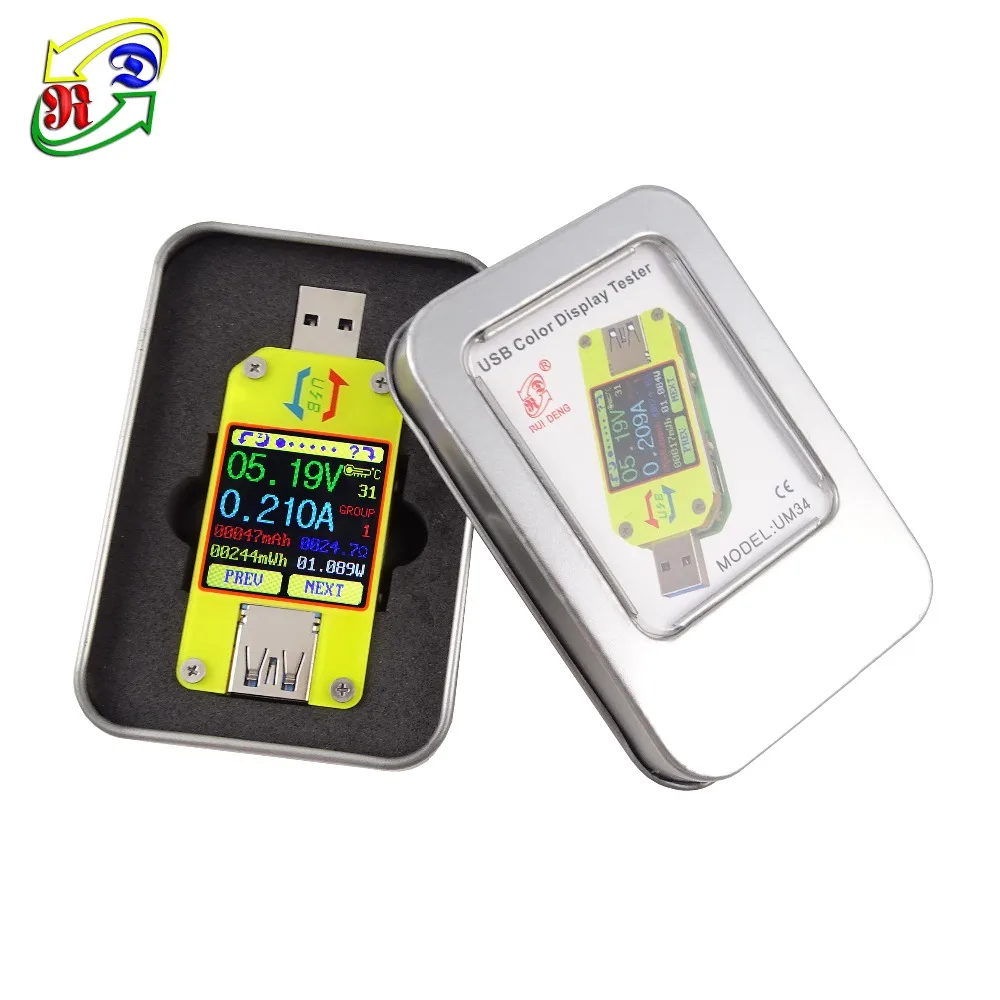

UM34 UM34C Для APP USB 3 0 Тип C DC Вольтметр Амперметр Напряжение измеритель тока для

UM34 UM34C Для APP USB 3 0 Тип C DC Вольтметр Амперметр Напряжение измеритель тока для

Примечание:Порт UM34C type-c только для измерения кабеля type-c, не поддерживает все Typ-c быстрое зарядное устройство и PD зарядное устройство; и не имеет триггера для type-c. (Потому что есть только один порт type-c, а не type-c; для UM25C он может поддерживать быструю зарядку type-c, но не триггер.)

Полноцветный ЖК-дисплей USB 2,0

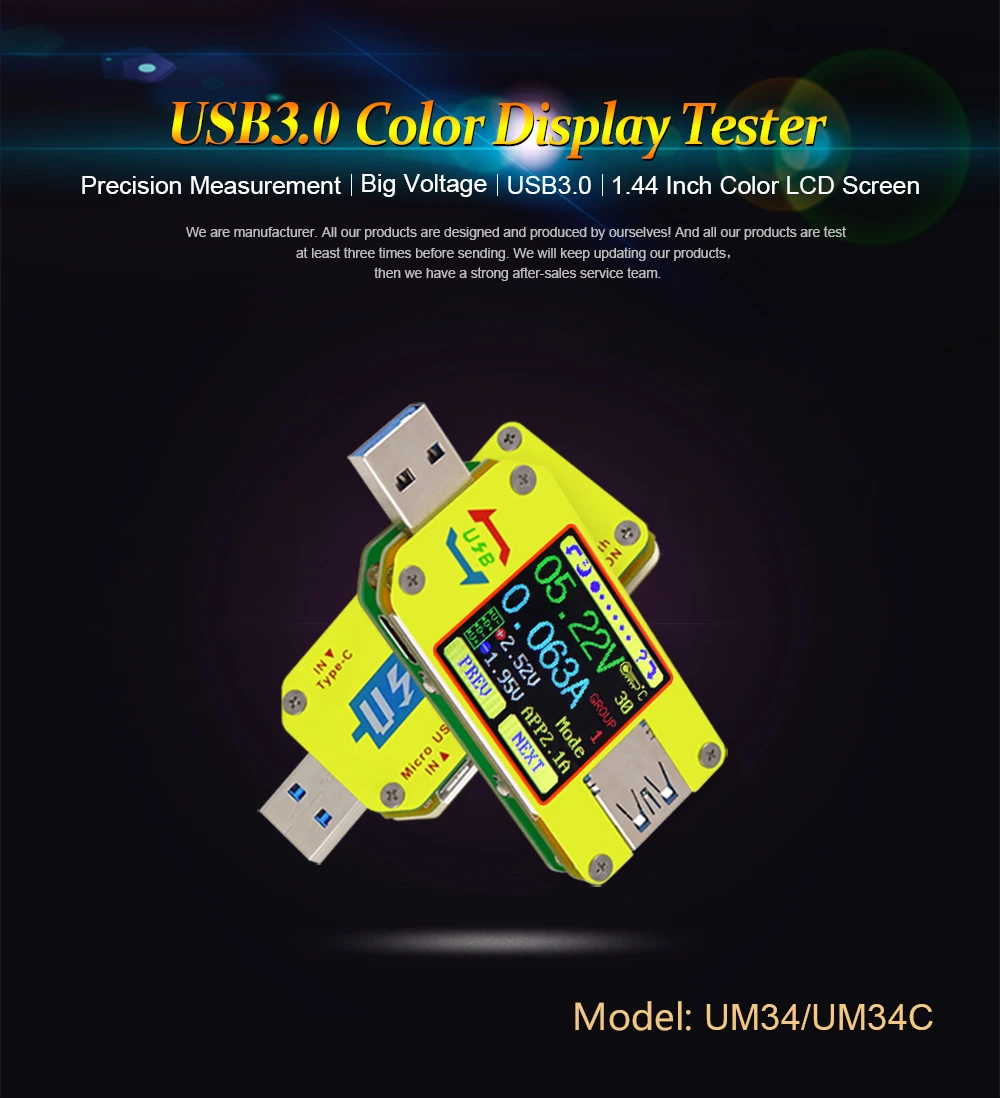

                                                                                                                                                      -Модель:UM34/UM34C

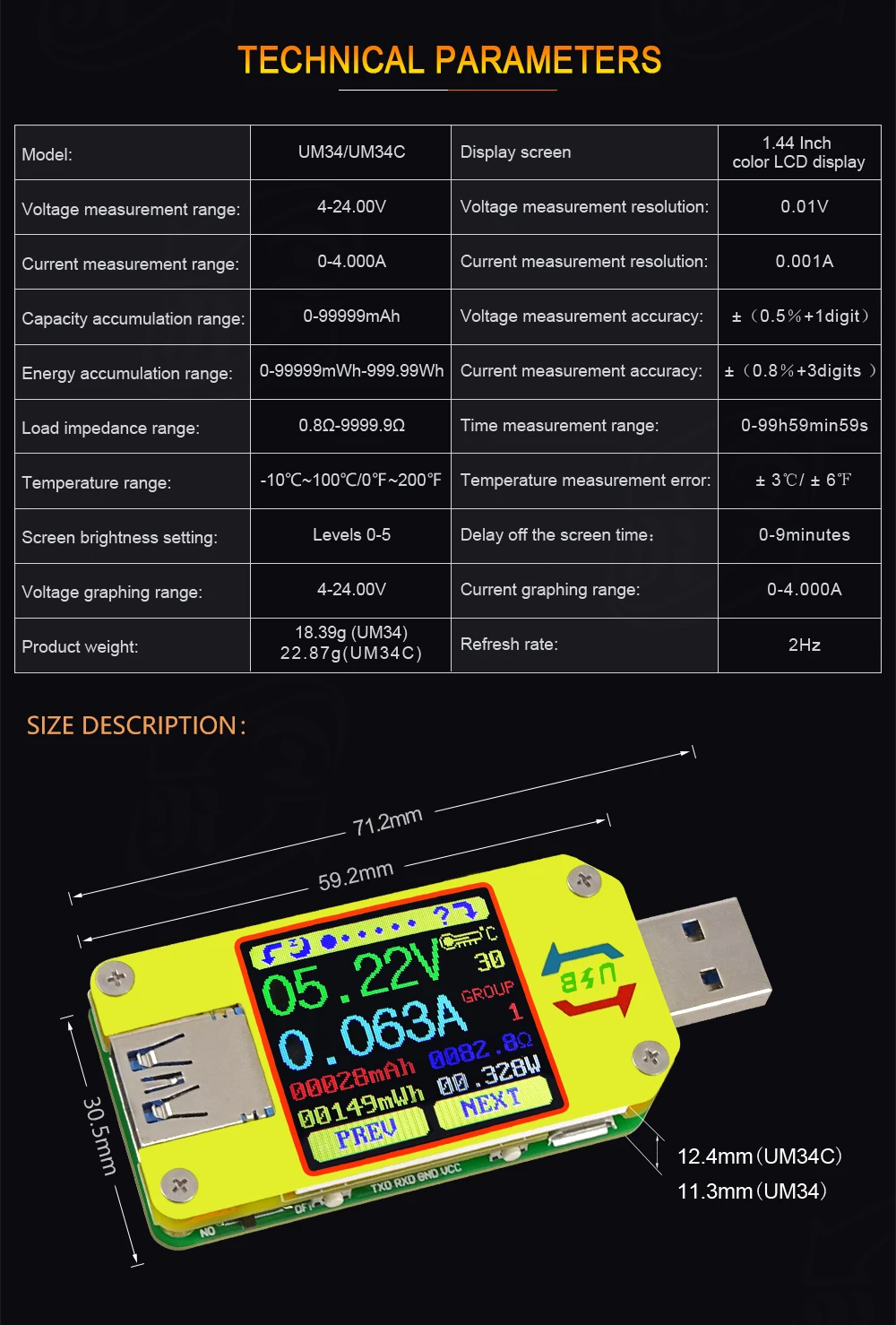

Технические параметры:

Модель изделия: UM34/UM34C Экран дисплея: цветной ЖК-дисплей 1,44 дюйма

Диапазон измерения напряжения: 4-24,000 в разрешение измерения напряжения: 0,01 в

Диапазон измерения тока: 0-5.0000A ток Дискретность: 0.001A

Ёмкость накопление rannge: 0-99999 мА/ч, Напряжение измерения Точность: ± (0.2% + 1 деление)

Энергию sccumulation диапазон: 0-999.99Wh точность измерения тока: ± (0.8% + 3 знака после запятой)

Нагрузки диапазону сопротивления: 0,8 Ω-9999,9 Ω время Диапазон измерения: 0-99h59min59s

Диапазон температур:-10 ° ~ 100 °/0 ° ~ 200 ° погрешность измерения температуры: ±3°/±6°

Экран настройки яркости: 0-5 уровней Автоматическая Экран время Отключения: 0-9mins

Напряжение Графический диапазон: 0-24,00 в ток Графический диапазон:-4.000A

Частота обновления: 2 Гц режим распознавания быстрой зарядки: QC2.0.QC3.0. APPLE 2.4A/2.1A/1A/0.5A.Android DCP. SAMSUNG

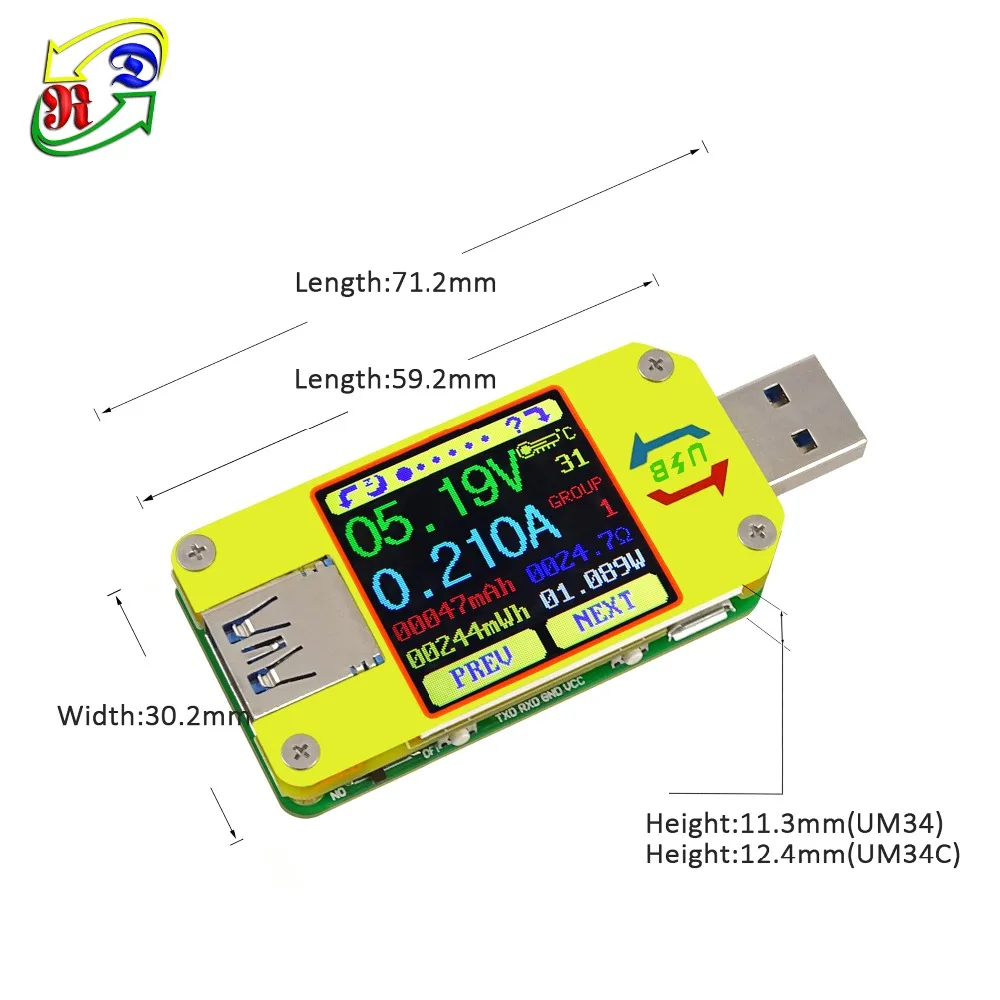

Размер изделия: 71,2 мм x 30,5 мм x 12,4 мм (UM34C)/71,2 мм x 30,5 мм x 11,3 мм (UM34)

Обратите внимание:

1. UM34 не является версией для связи, не поддерживает какие-либо связи для ПК и телефона в любом случае. UM34C-это версия с поддержкой Bluetooth.И у UM34C нет программного обеспечения для ПК, есть только приложение для android.

2. С мобильным телефоном на базе Android (Android 5,0 и более поздних версий, Поддержка 18 видов языка, китайский, английский и Россия ....)

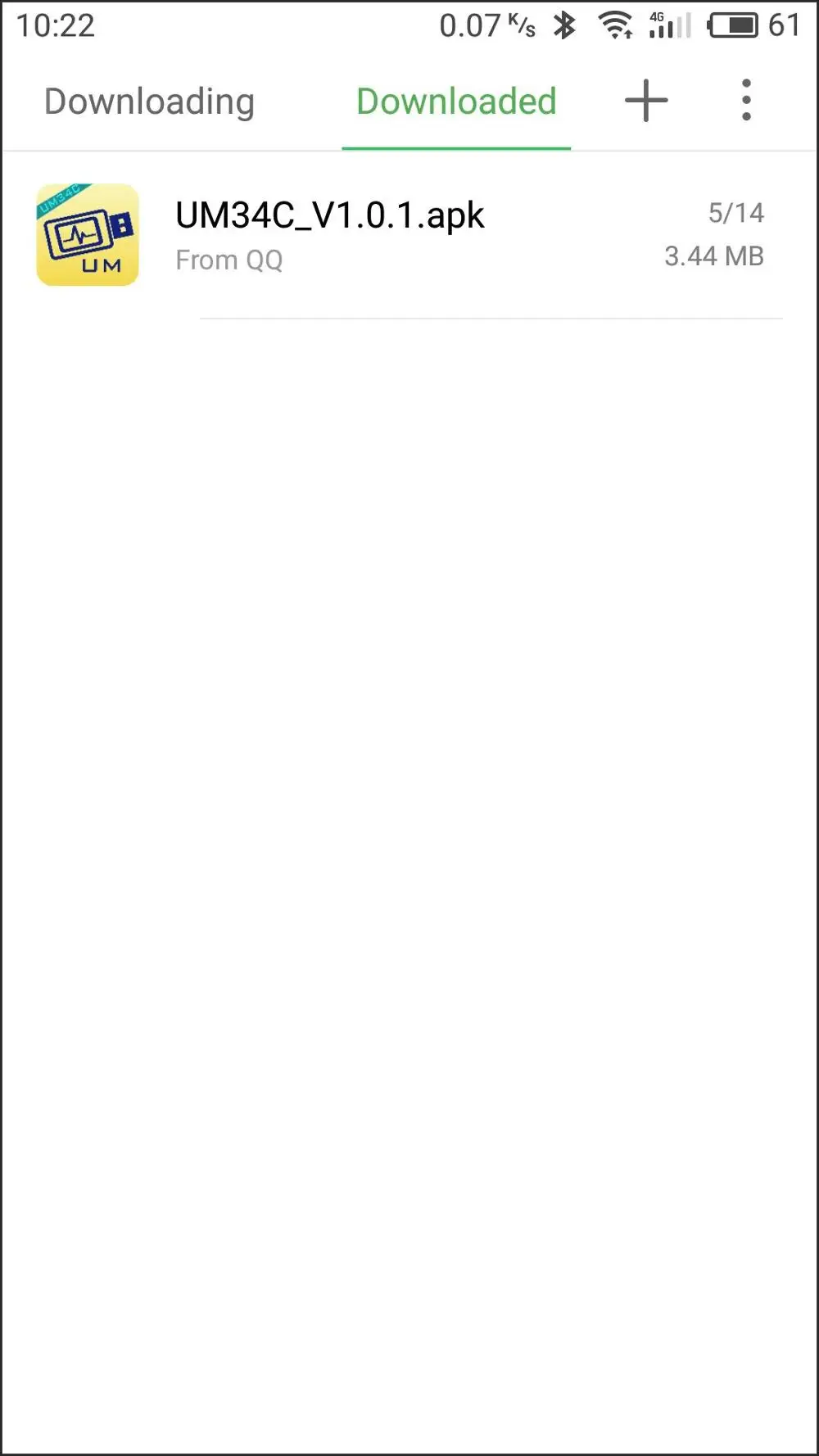

3, руководство пользователя и Android ссылка для загрузки приложения:Http://www.mediafire.com/folder/5c877rc21tp1p/UM34

4.Есть некоторые проблемы с несовместимостью между некоторыми телефонами android и нашей платой bluetooth, пожалуйста, приобретайте внимательно, например, samsung NOTE8/S8

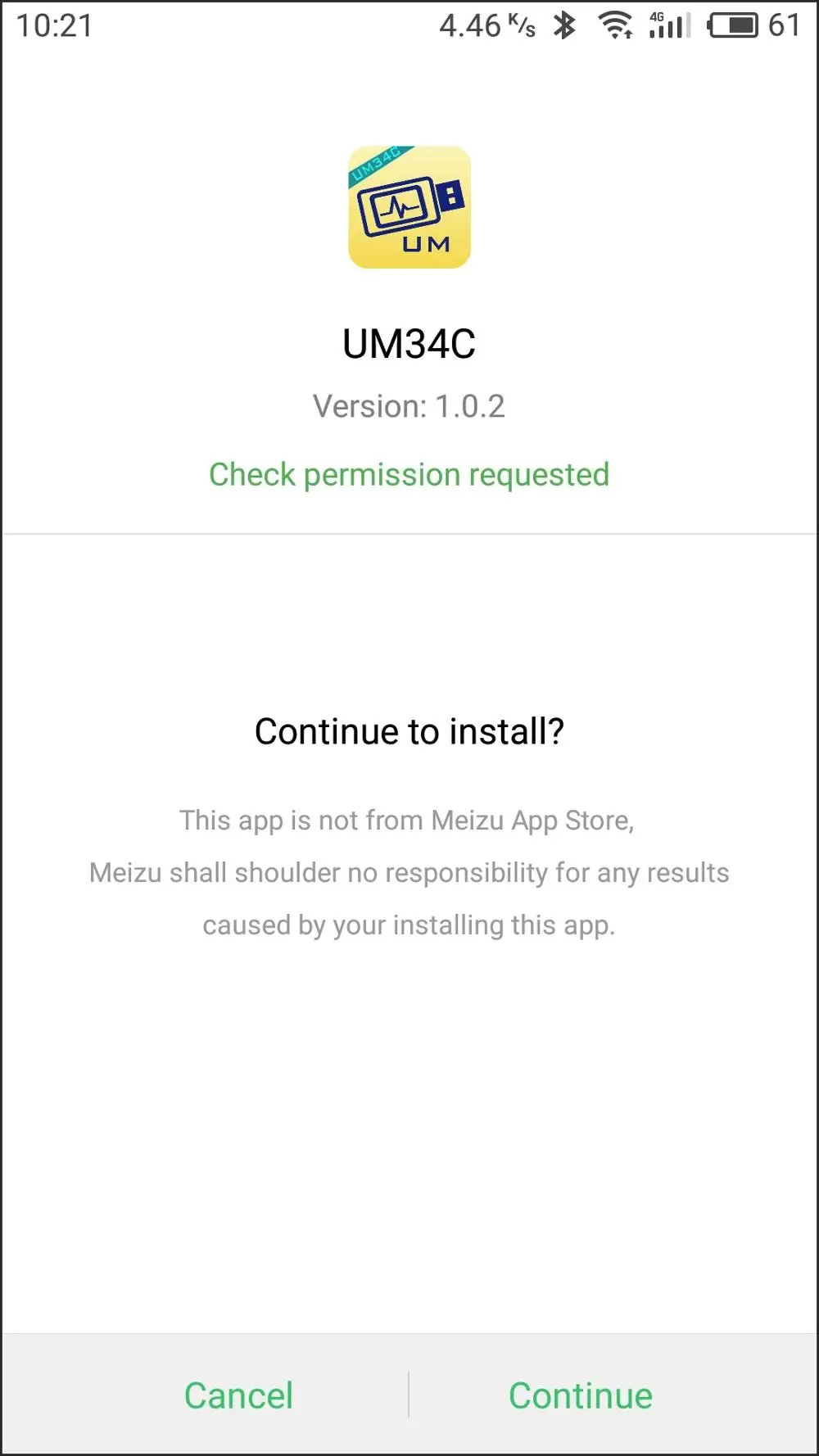

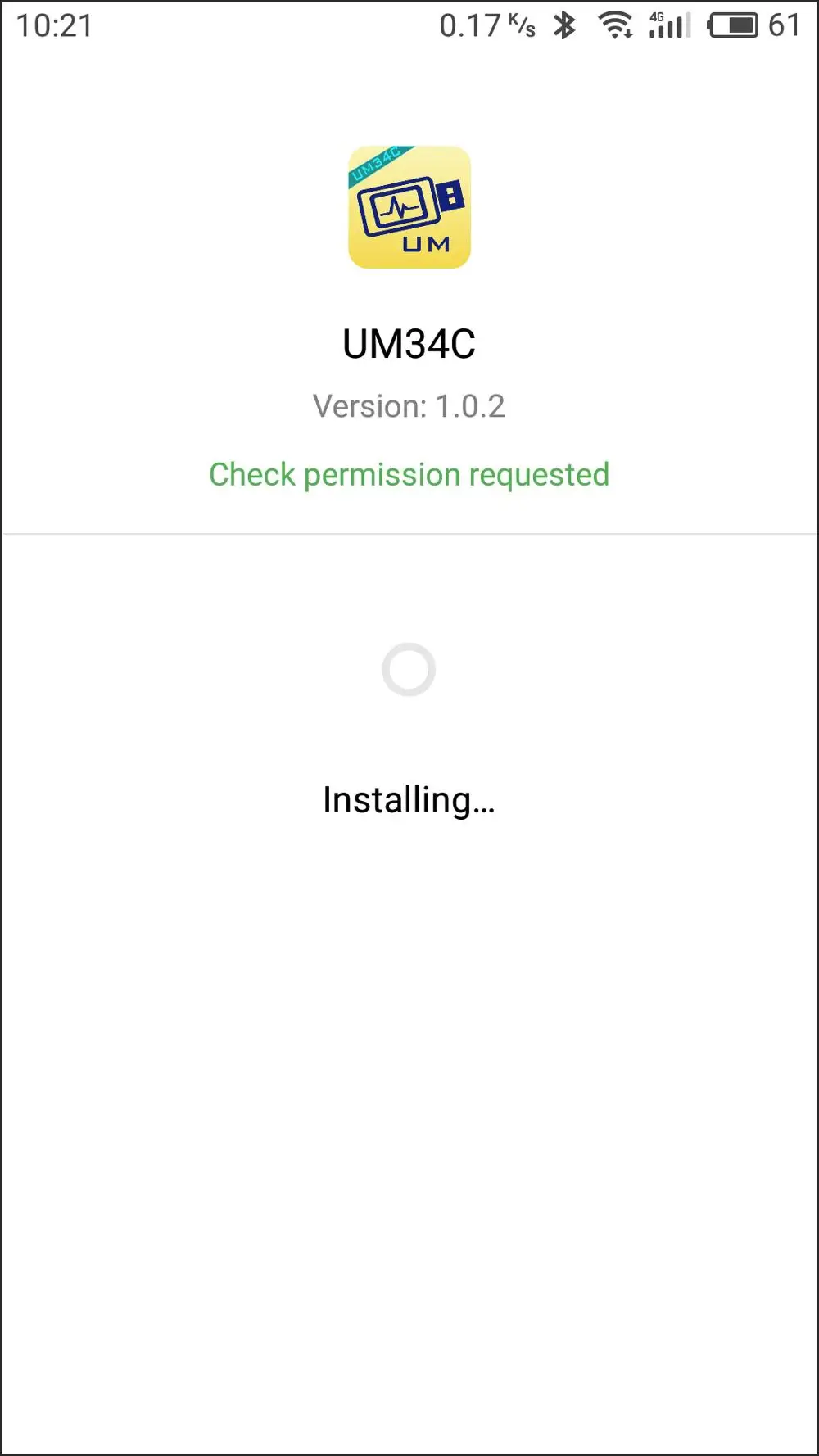

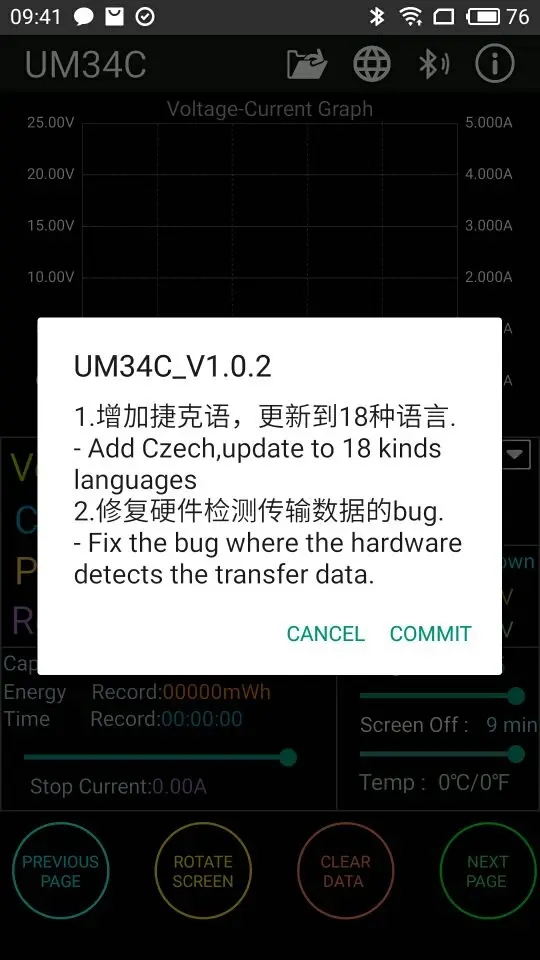

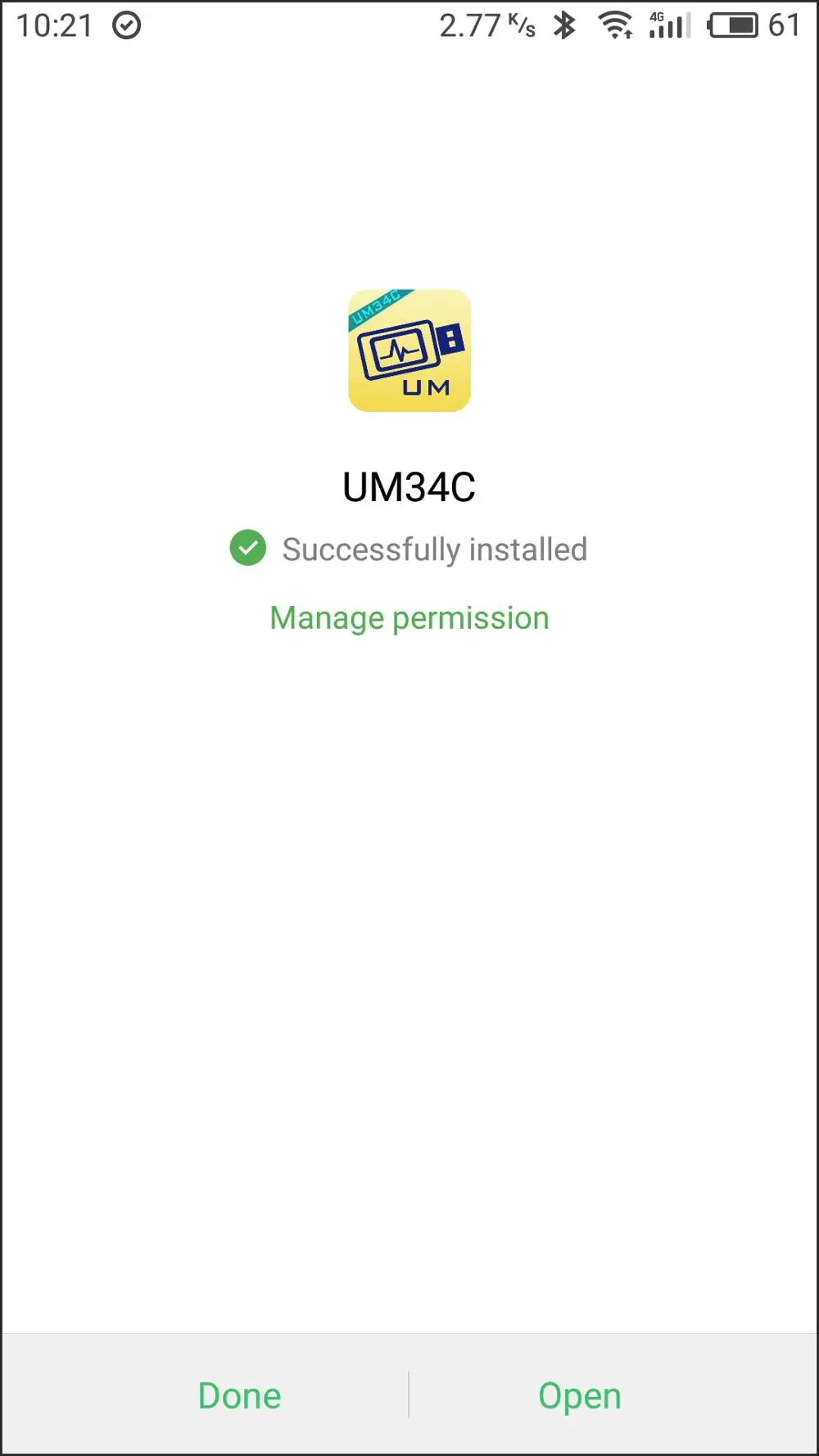

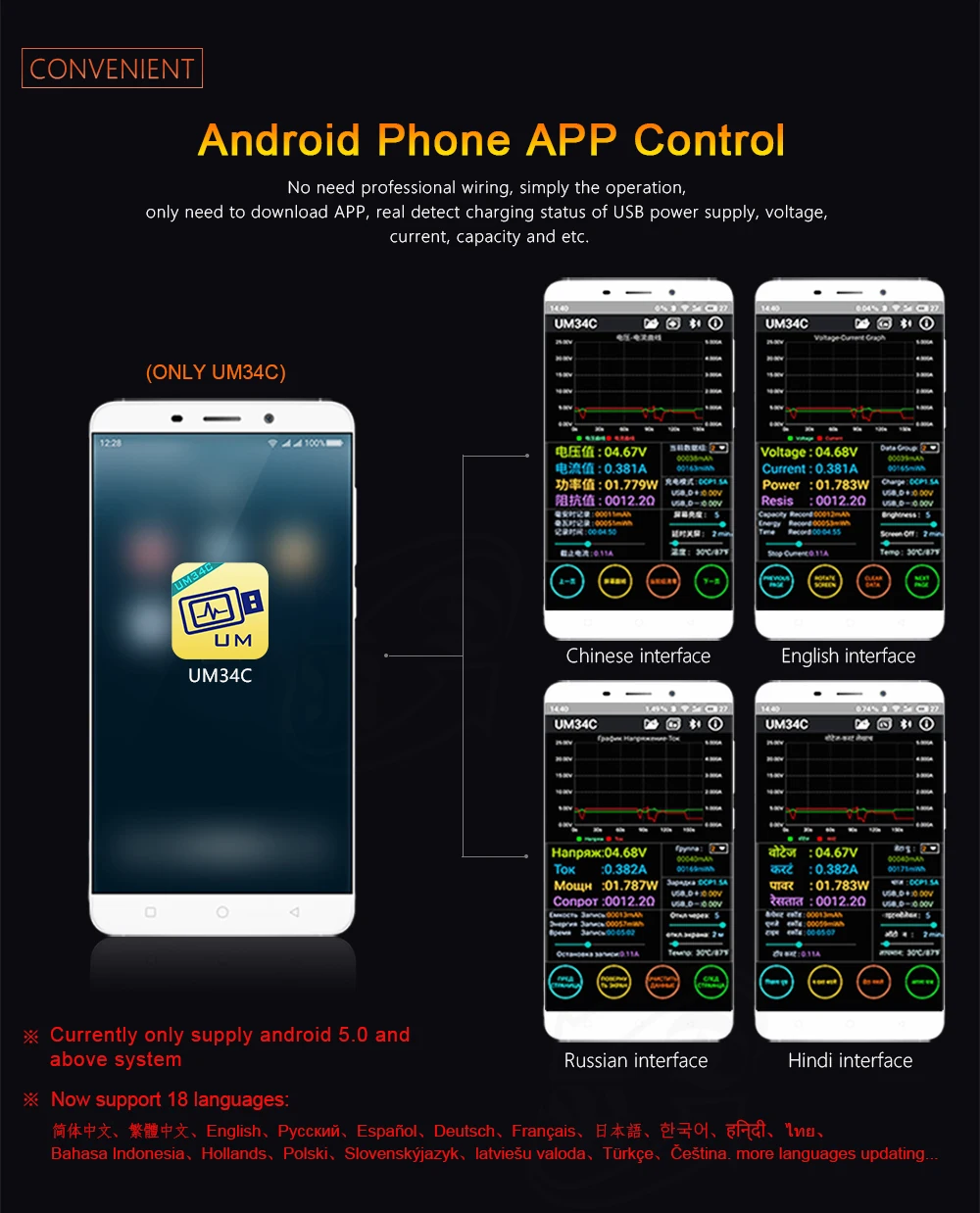

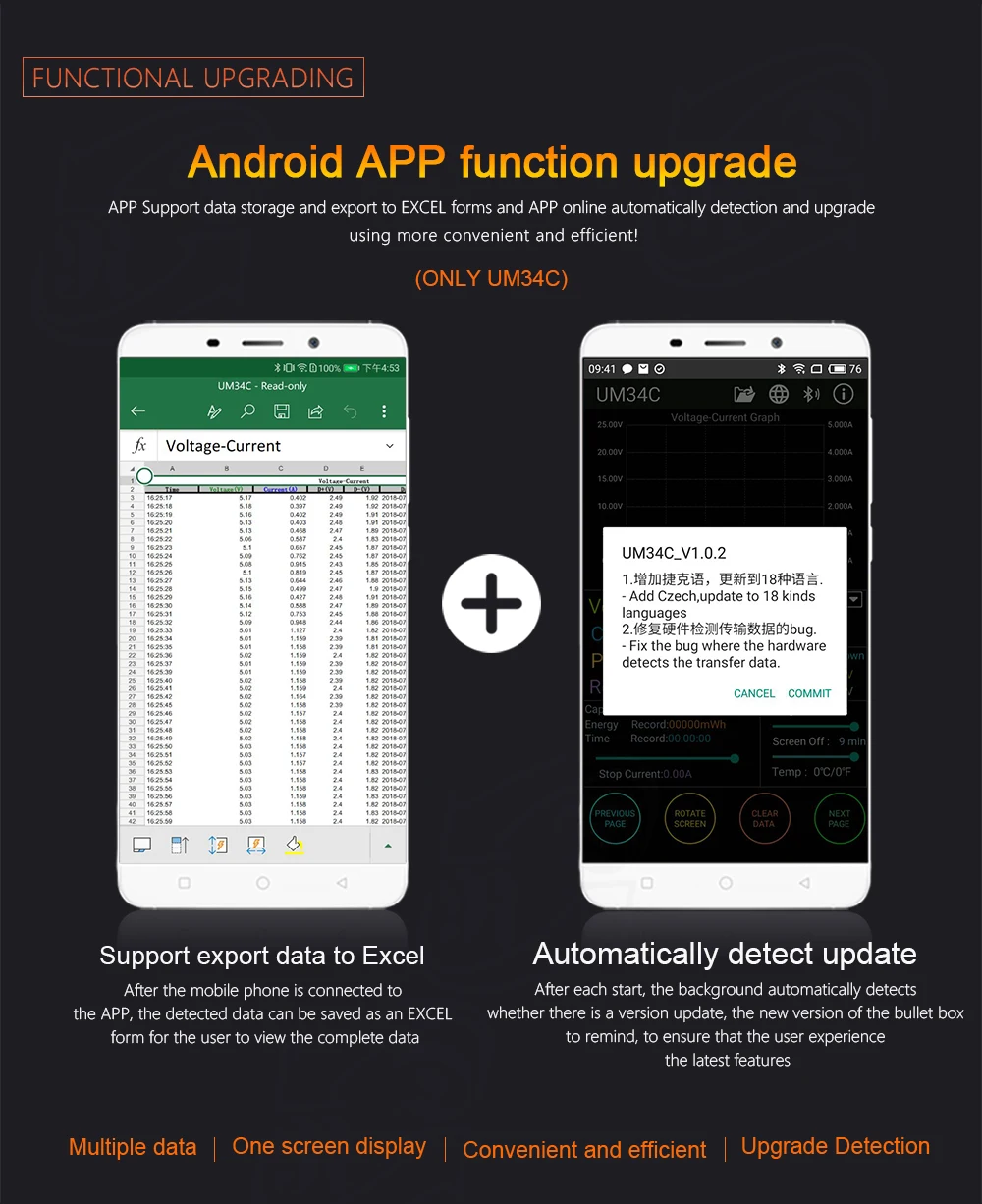

5, для Android APP:

А: Приложение поддерживает только android 5,0 и более поздних версий.

B: Позволяет приложение, чтобы сделать в фоновом режиме, не будет очищен.

C:Позвольте приложение самозапуска.

D:Позволяет приложение оставаться после блокировки экрана, не быть очищенным.

E, Тип порт type-c-это только для того, чтобы измерить Тип-c кабель, не поддерживает все Typ type-c для быстрой зарядки и зарядное устройство PD), а также не пусковое устройство. (Потому что есть только один type-c в порту, для UM25C, он может поддерживать type-c quick charge, но не триггер.)

6.Описание видео://www.youtube.com/watch?v=zZCPJQrqKPU

Тест клиента Видео: //www.youtube.com/watch?v=Ns5Jw7O77Mc

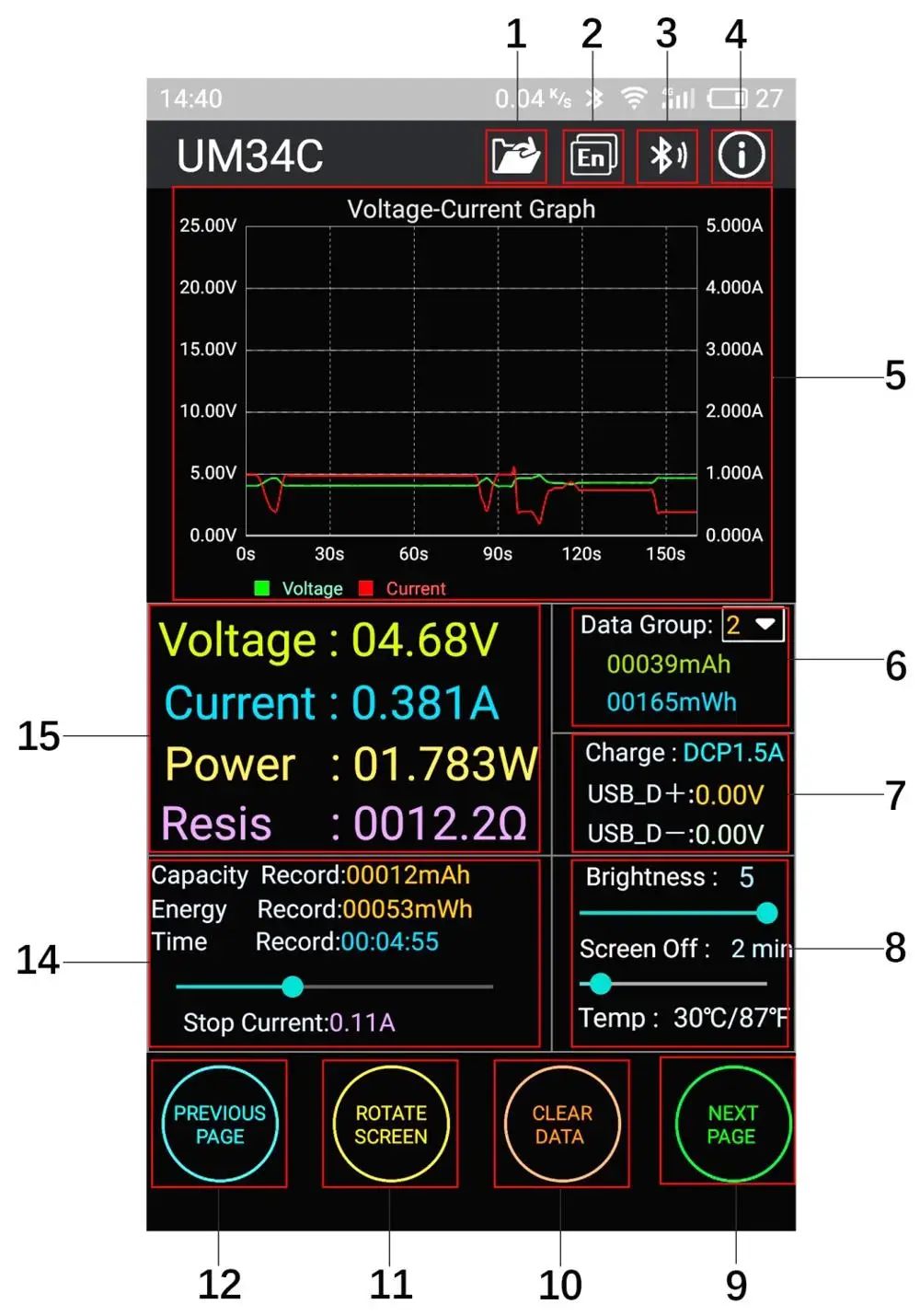

Приложений, в том числе и другие функции Введение:

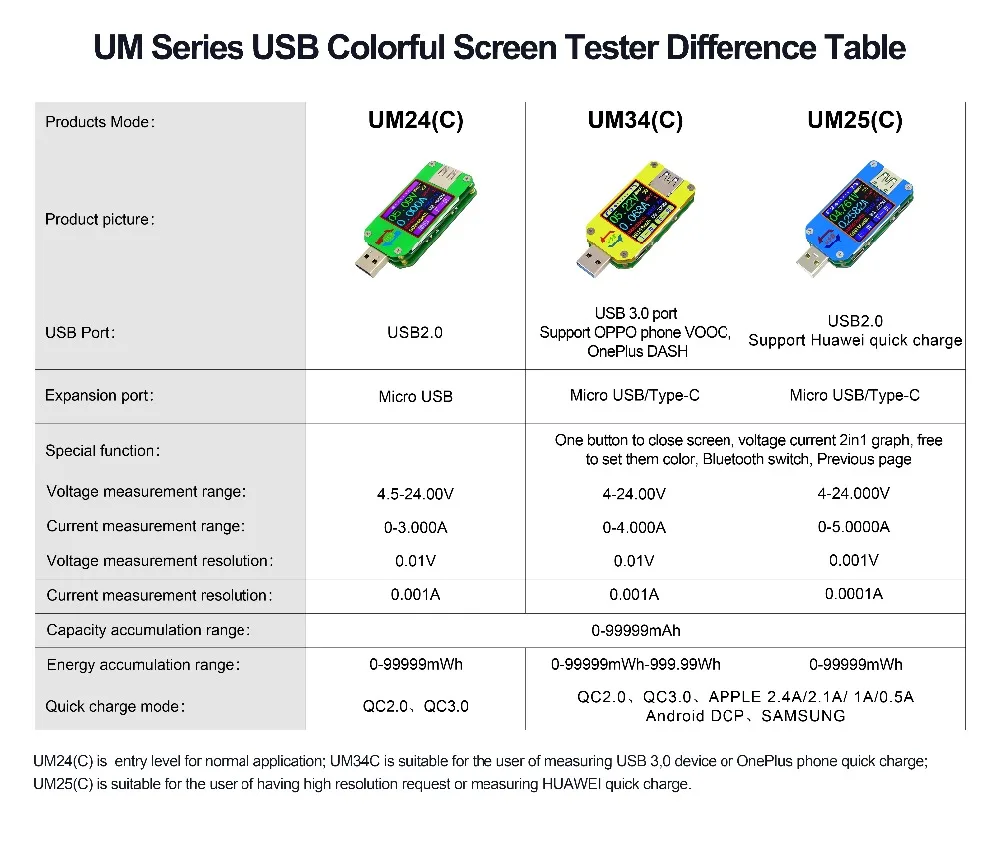

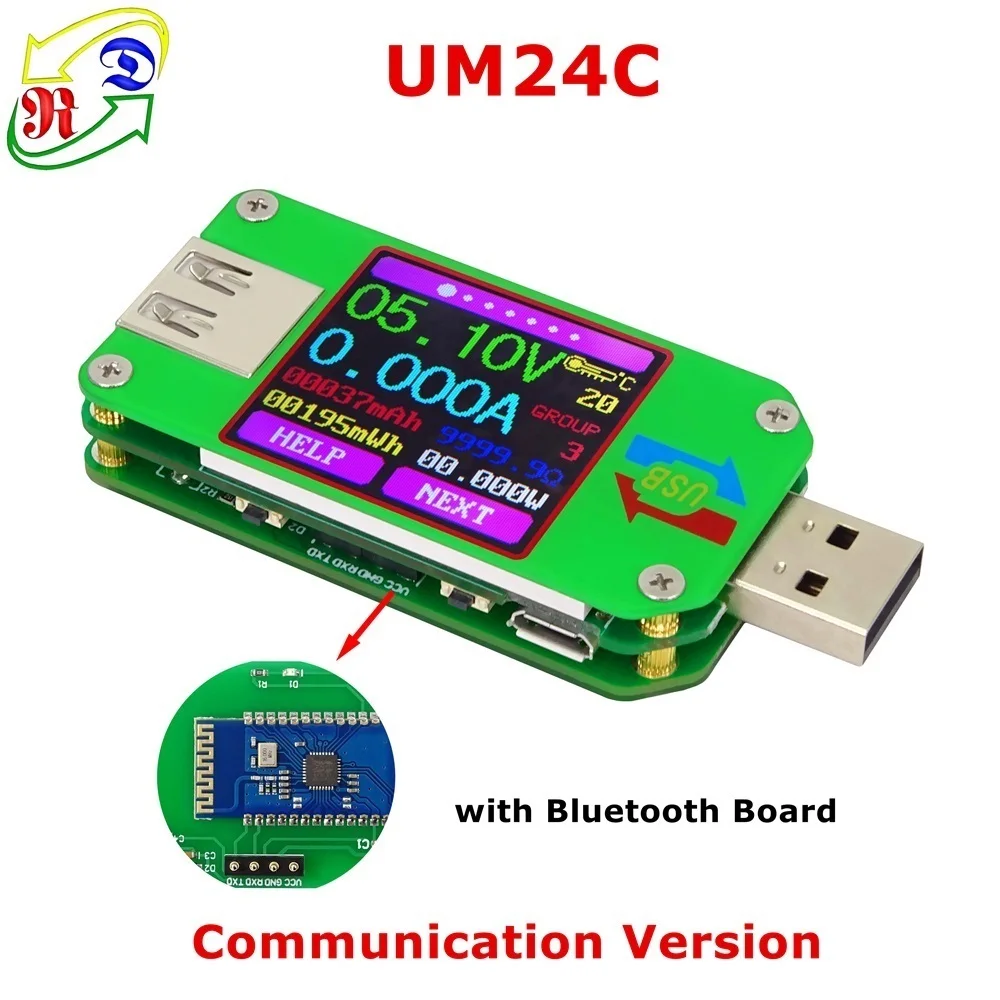

Серия UM USB цветной Тестер экрана Таблица различий:

	UM24 (C)	UM34 (C)	UM25 (C)
Изображение продукта
USB порт	USB2.0	Порт USB3.0 USB 3,0, поддержка OPPO phone VOOC, OnePlus DASH	Поддержка USB 2,0 huawei quick charge
Дополнительный порт	Микро USB	Micro USB/type-C	Micro USB/type-C

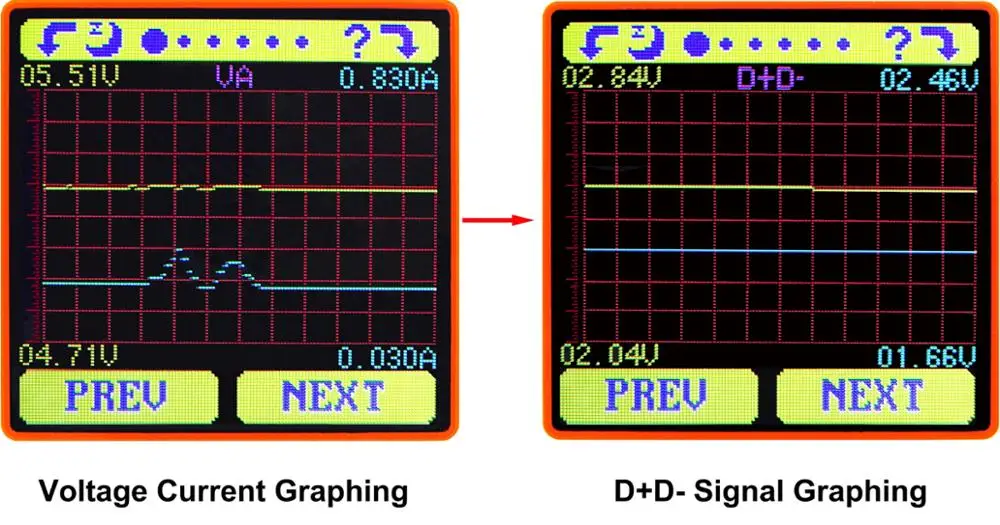

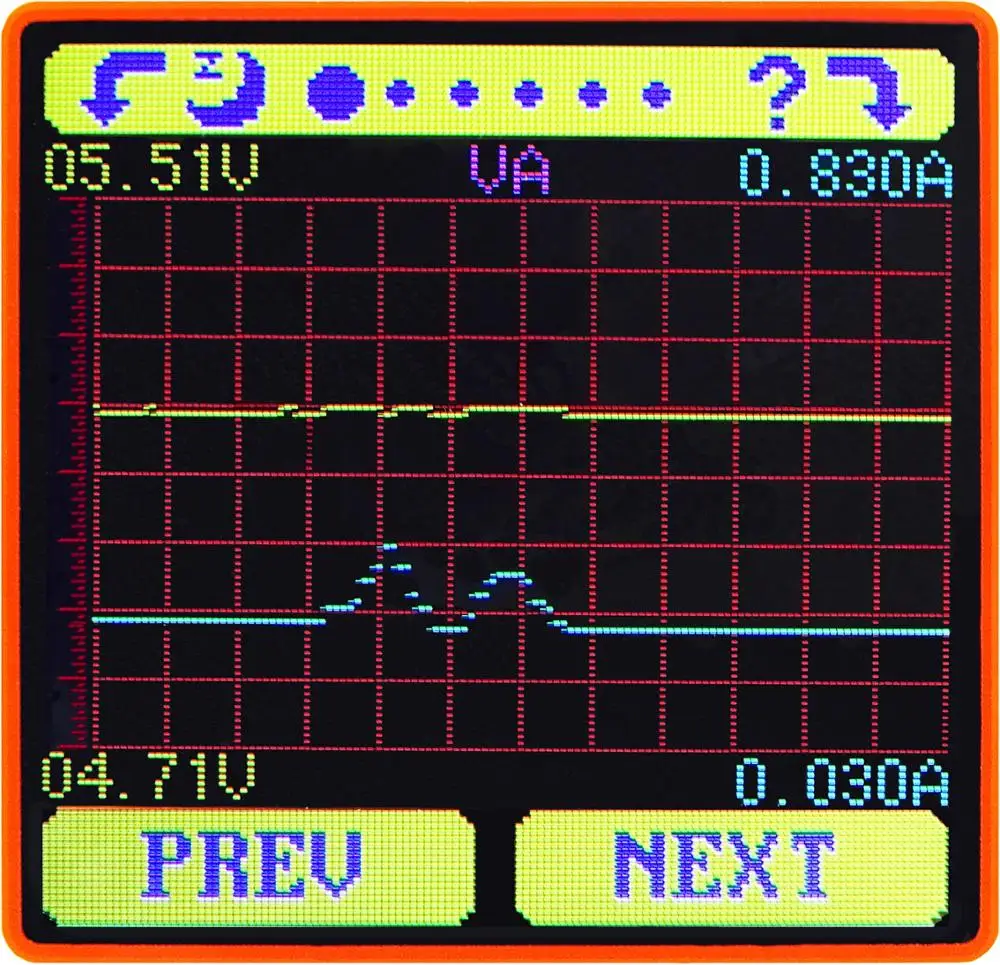

Специальная функция		Одна кнопка для того, чтобы закрыть экран, напряжение переменного тока 2in1 график., свободно устанавливать их цвет, bluetooth-переключатель, Предыдущая страница
Экран	1,44 дюймовый цветной ЖК-дисплей
Напряжение диапазон измерений	4,5-24,00 V	4-24,00 V	4-24,000 V
Диапазон измерения тока	0-3.000A	0-4.000A	0-5.0000A
Напряжение Дискретность	0,01 V	0,01 V	0,001 V
В настоящее время Дискретность	0.001A	0.001A	0.0001A
Ёмкость накопление диапазон	0-99999 мА-ч
Накопление энергии диапазон	0-99999mWh	0-99999mWh-999.99Wh	0-99999mWh
Напряжение точность измерений	± (0.2% + 1 цифра)		± (0,5 ‰ + 2 знака после запятой)
Точность измерения тока	± (0.8% + 3 цифры		± (1‰ + 4 цифры)
Нагрузки диапазону сопротивления	1,5 Ω-9999,9 Ω	0,8 Ω-9999,9 Ω
Время диапазон измерений	0-99h59min59s
Температура диапазон	-10 ° ~ 100 °/0 ° ~ 200 °
Температура погрешность измерений	± 3 °/± 6 °
Экран настройки яркости	Уровнях, возраст 0-5 лет
Задержка выключения экрана	0-9minutes
Напряжение Графический диапазон	4,5 V-24,0 V	4-24,00 V	4-24,00 V
В настоящее время Графический диапазон	0.00A-3.00A	0-4.000A	0-5.000A
Частота обновления	2 Гц
Быстрая зарядка режим распознавания	QC2.0 QC3.0	QC2.0.QC3.0. APPLE 2.4A/2.1A/1A/0.5A.Android монокальция фосфат. SAMSUNG

Функция интерфейсов

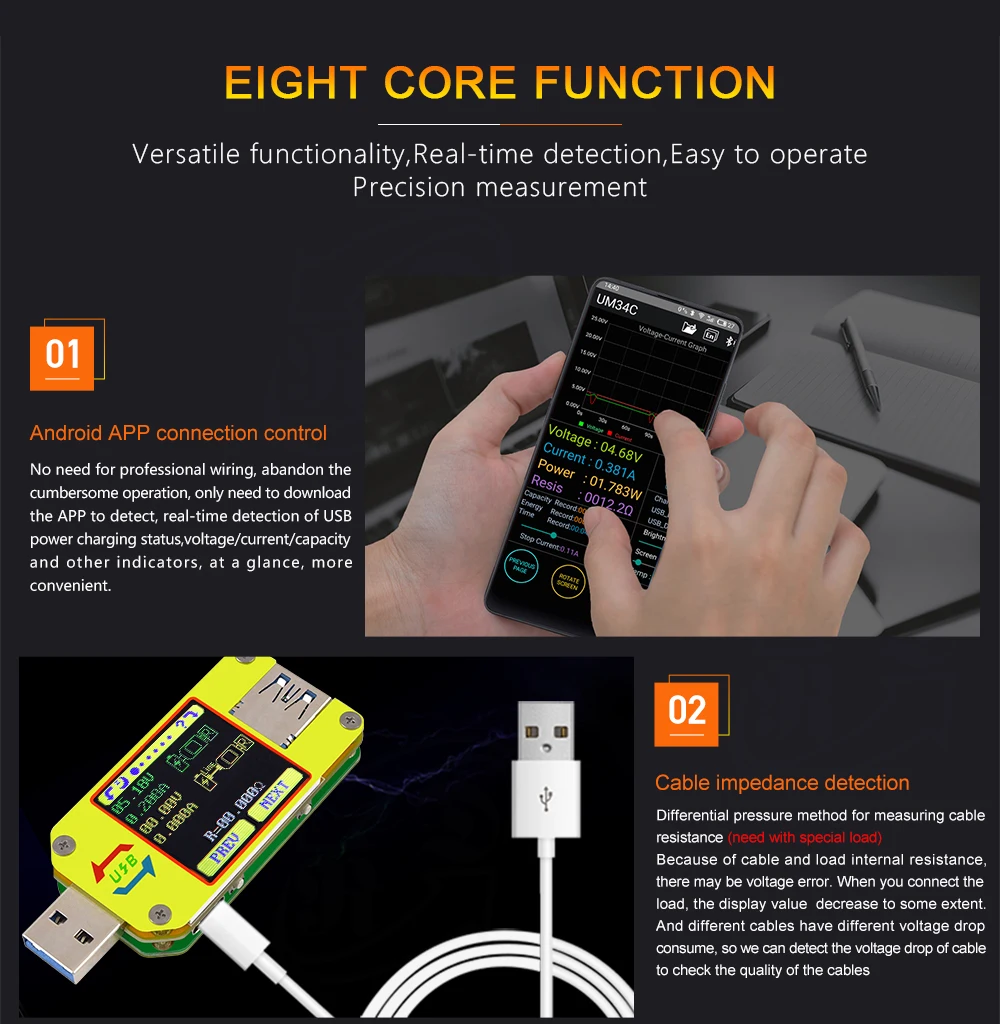

Ядро Функция:

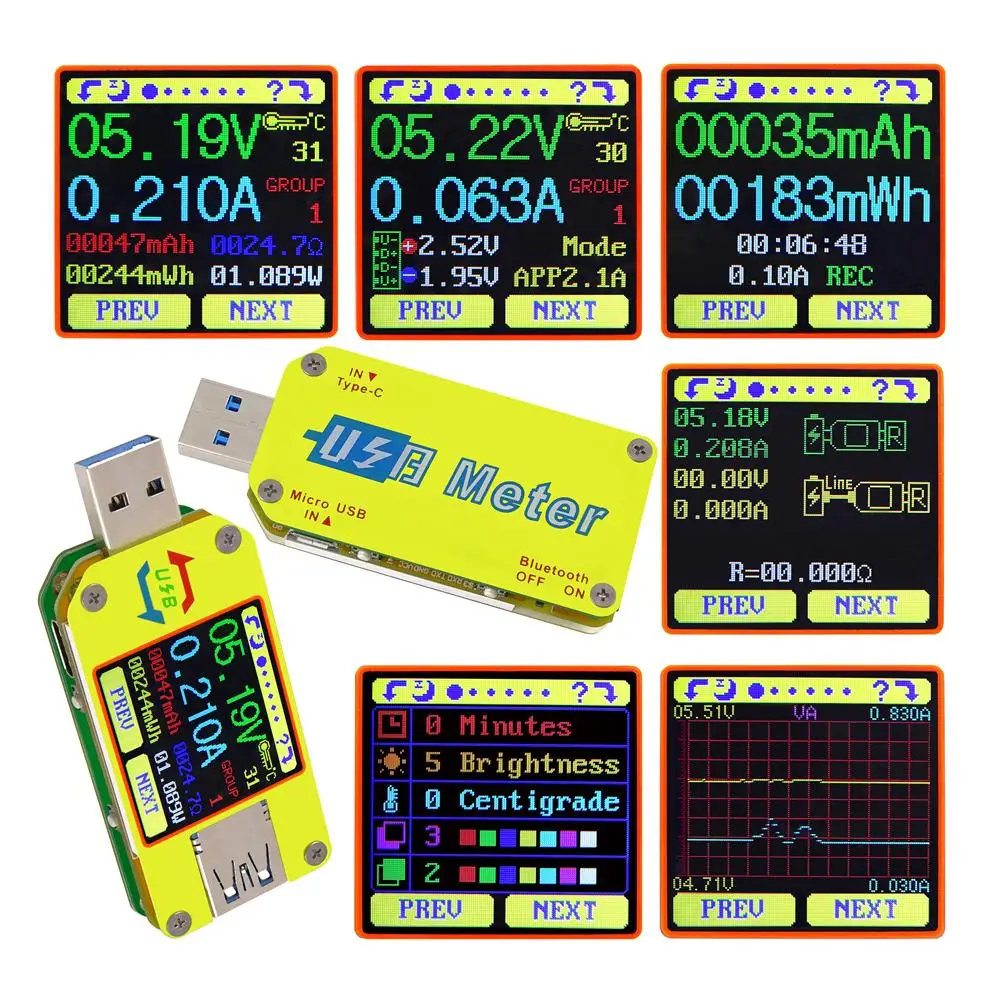

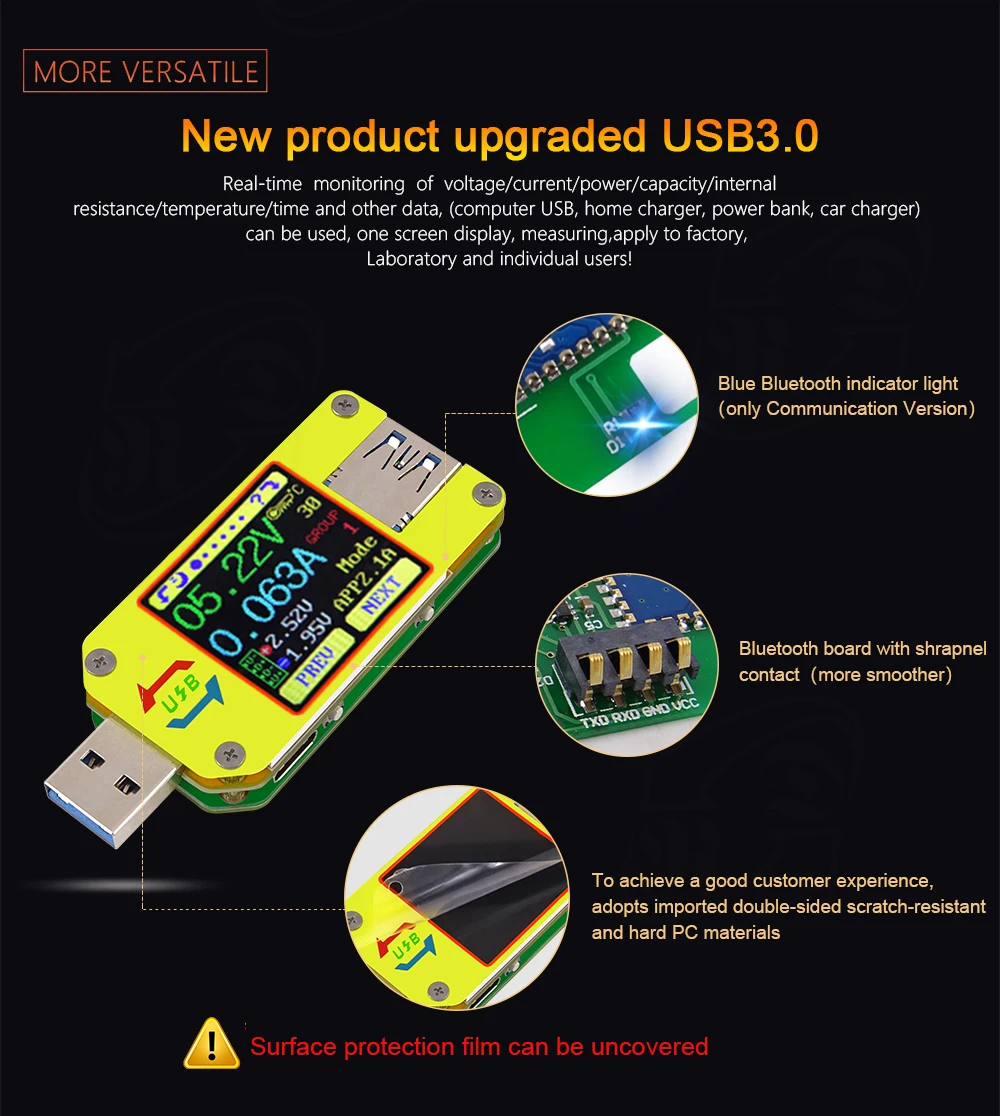

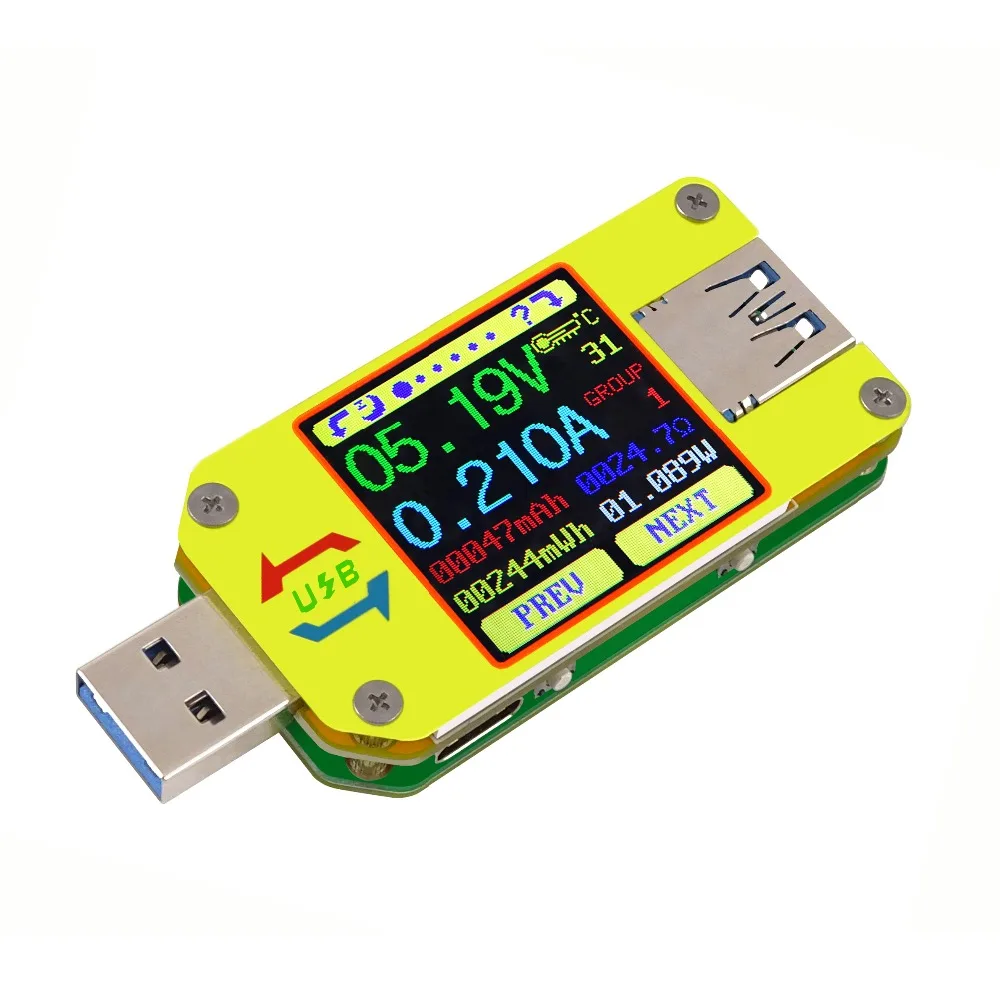

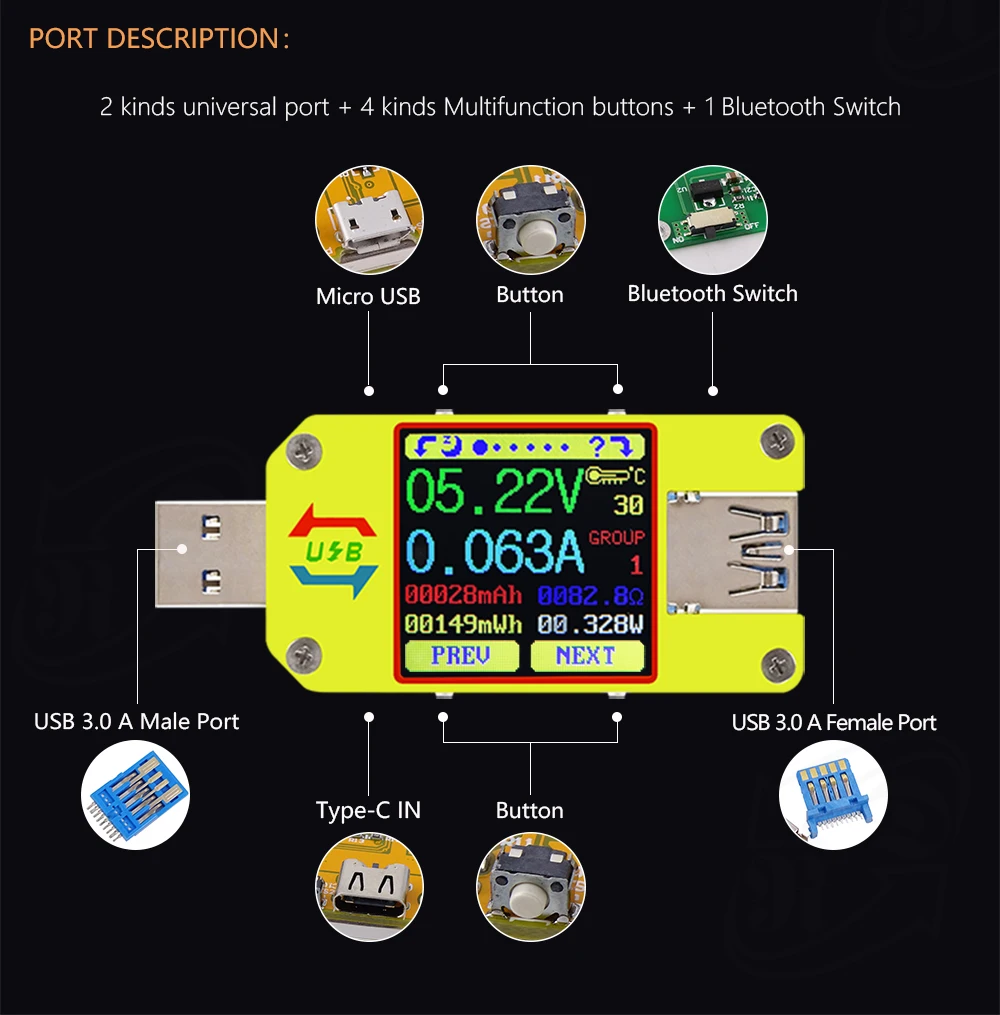

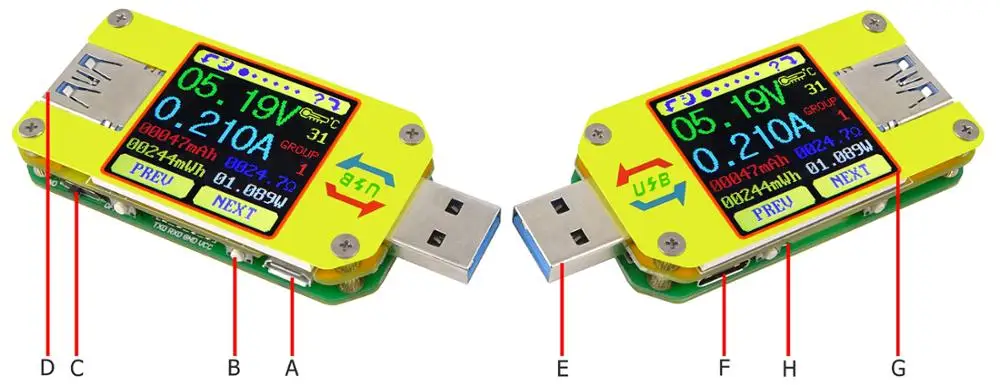

Внешний вид устройства

A: Micro USB Порты и разъёмы

B: многофункциональные клавиши (4 шт.)

C: Bluetooth переключатель

D: разъем USB 3,0 A

E: USB 3,0 A мужской порт

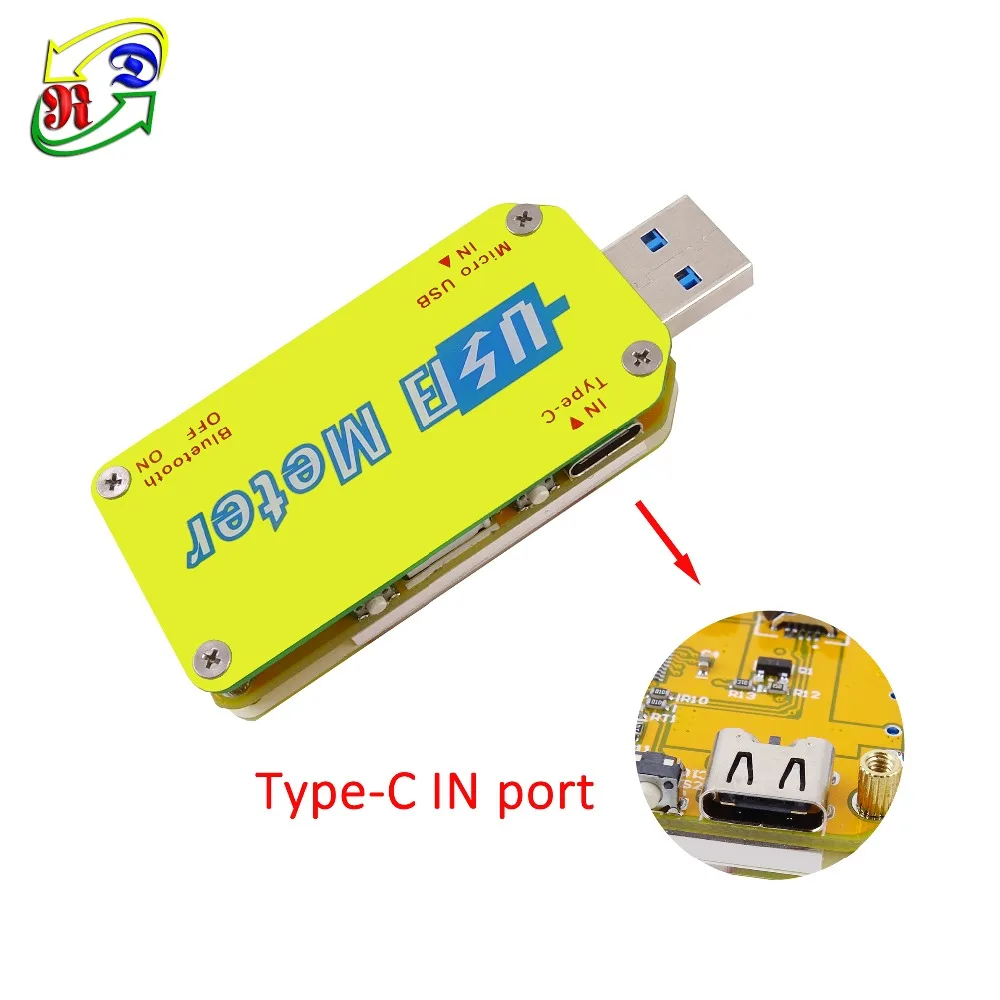

F: Тип-C Вход Порты и разъёмы (только в том случае, VBUS. GND. CC1.CC2 четыре провода)

F: Тип-C Вход Порты и разъёмы (только для USB к Тип с разъемами типа c и измерьте сопротивление кабеля)

G: цветной экран 1,44 дюйма

H: индикатор Bluetooth: при подключении к серверному компьютеру, индикатор Bluetooth меняется от мигания до стабильного состояния. При подключении, значок Bluetooth отображается на экране. (Только версия связи Bluetooth).

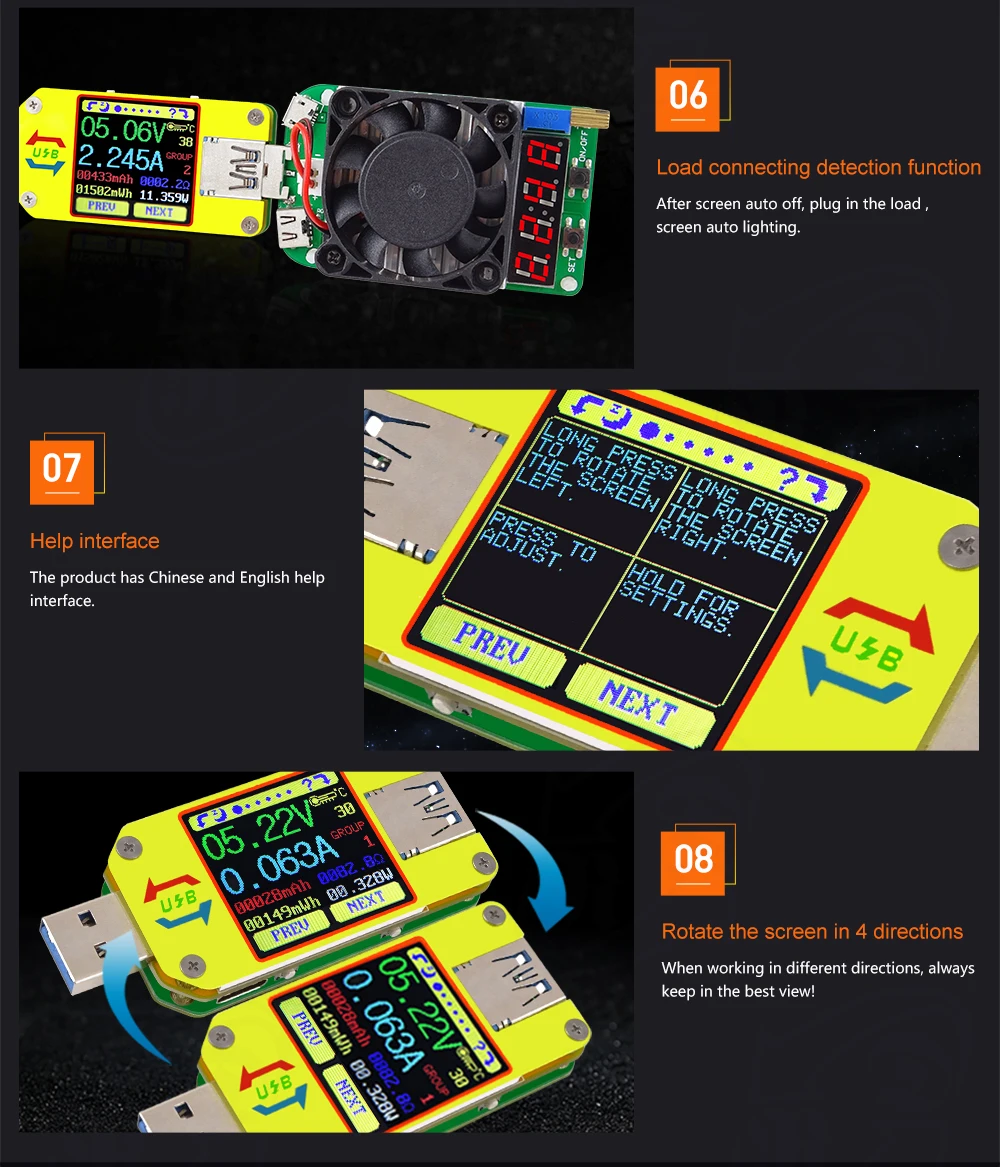

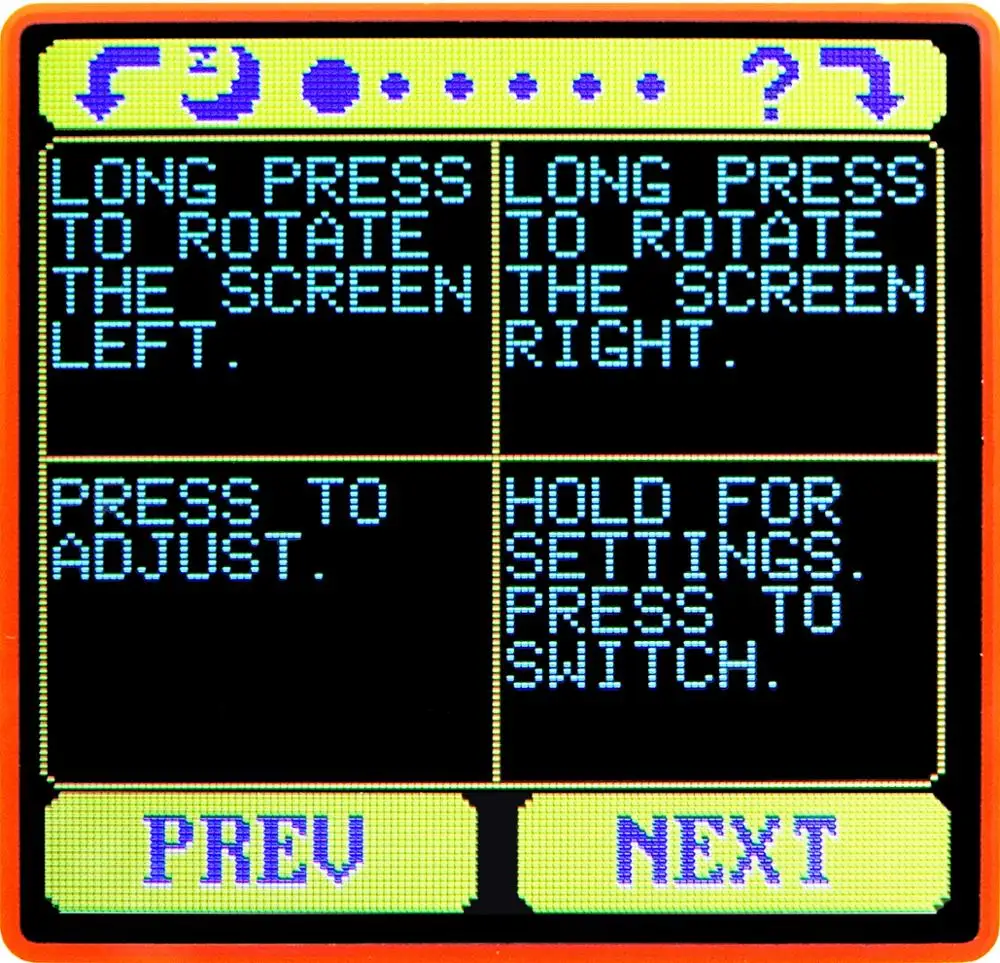

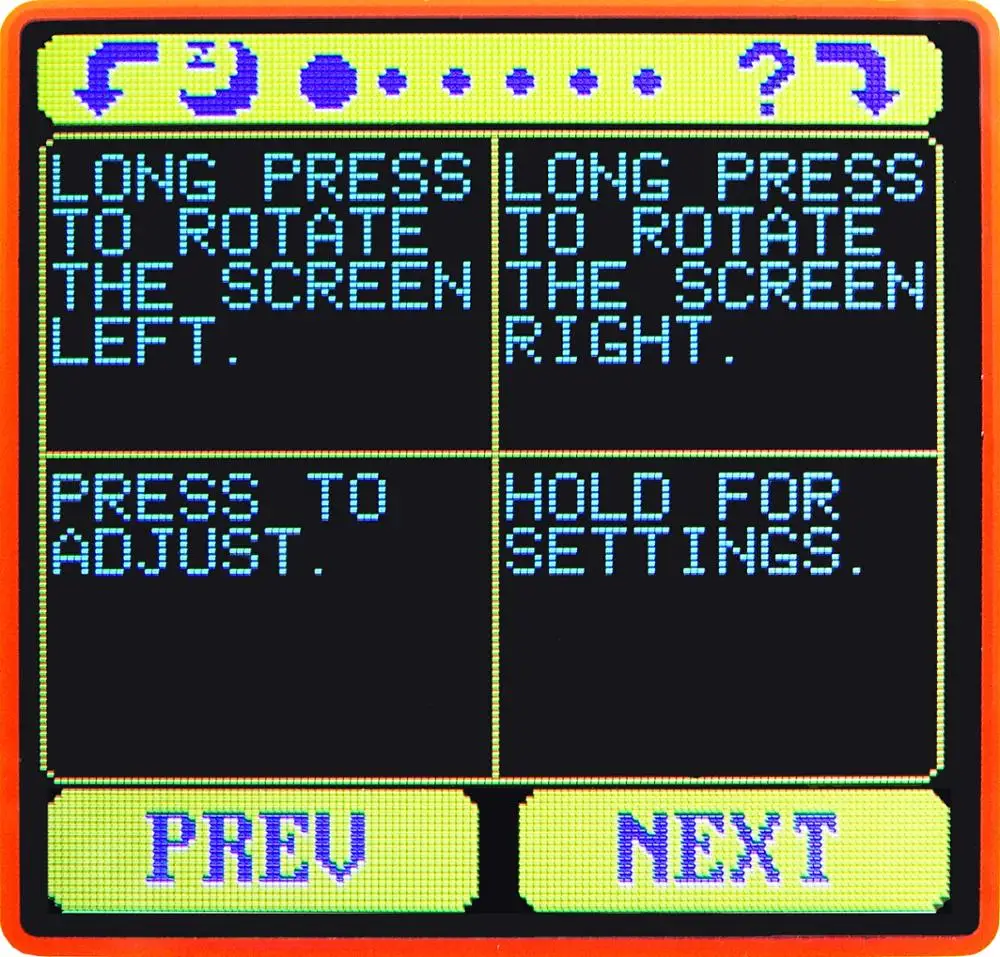

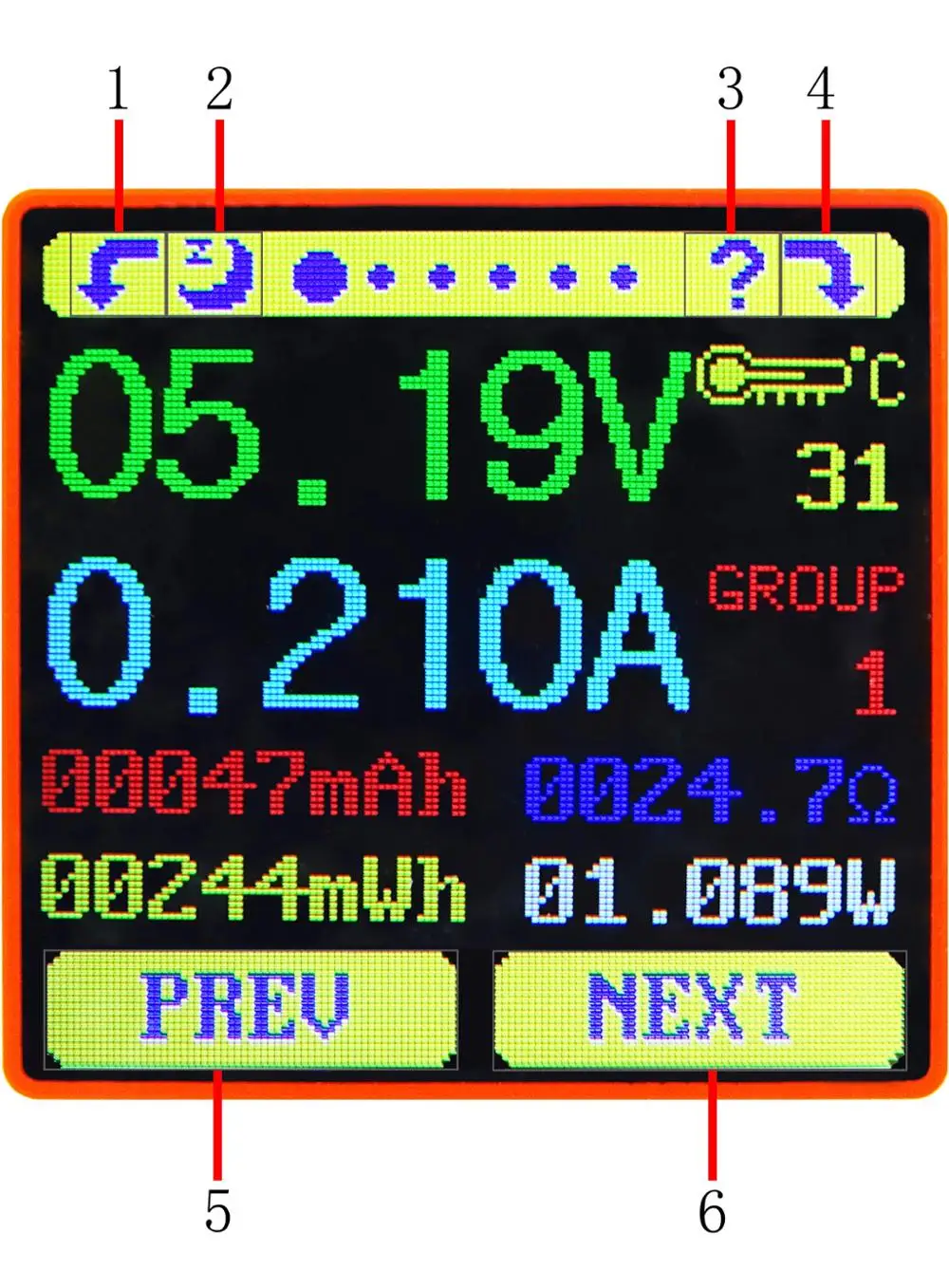

Интерфейс подскажите, представляющие функции

1: Нажмите и удерживайте клавишу, чтобы повернуть экран влево

2: Пресс ключ к закрывает экран

3: Пресс ключ, чтобы открыть помочь интерфейс

4: Нажмите и удерживайте клавишу, чтобы повернуть экран вправо

5: Пресс предыдущая ключом к предыдущей странице

6: Пресс следующий ключ к следующей странице

Инструкции по эксплуатации

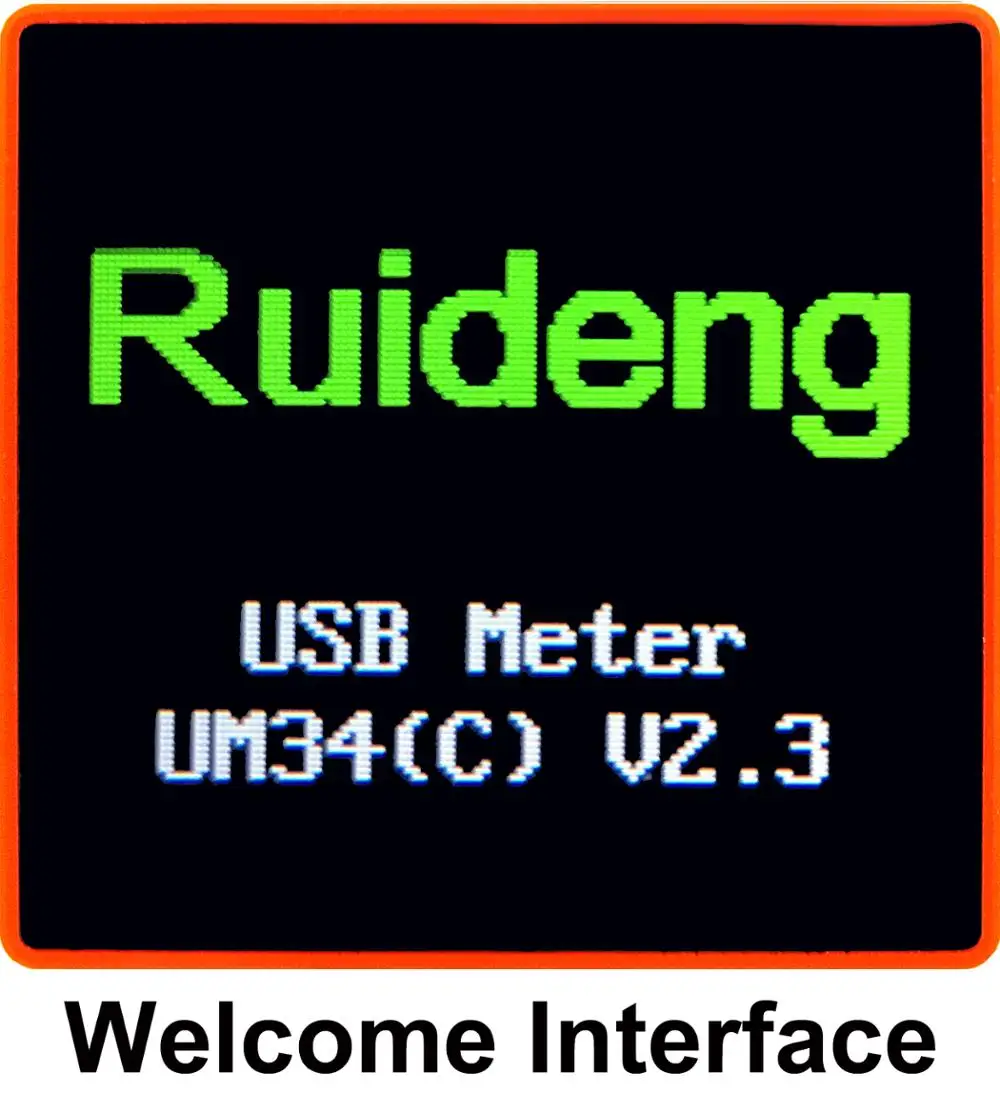

Когда устройство сначала работает на экране приветствия, затем в ближайшее время отображается главный экран интерфейса.

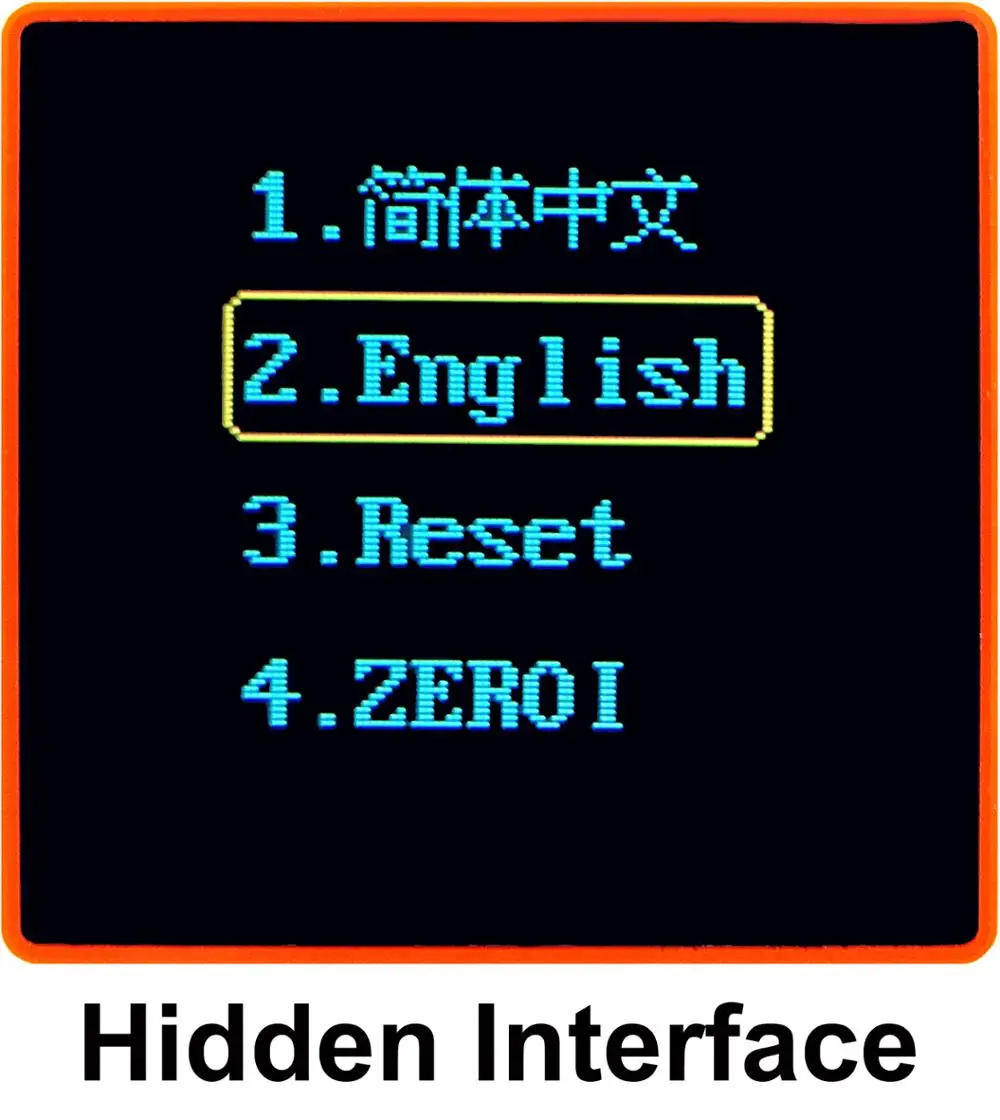

Скрытая интерфейс:При нажатии на любую кнопку при включении модуль будет отображать четыре варианта. Вариант 1 выбирает китайский интерфейс и вариант 2 Выбирает английский интерфейс.

Третий вариант-сброс (после сброса данные настройки системы были восстановлены до заводских настроек, все сохраненные данные не были сброшены), четыре варианта-это нулевое значение тока (убедитесь, что к блоку не подключена нагрузка). Отпустите кнопку при желаемом выборе. Нажмите и удерживайте кнопку после ухода на четыре варианта выйдет из скрытый интерфейс.

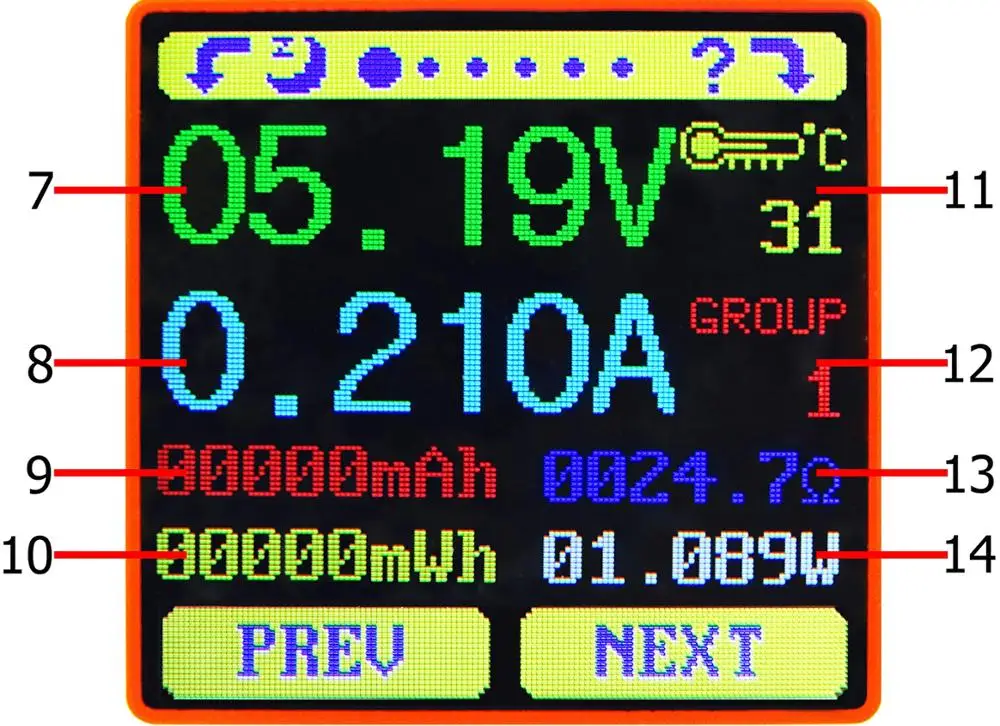

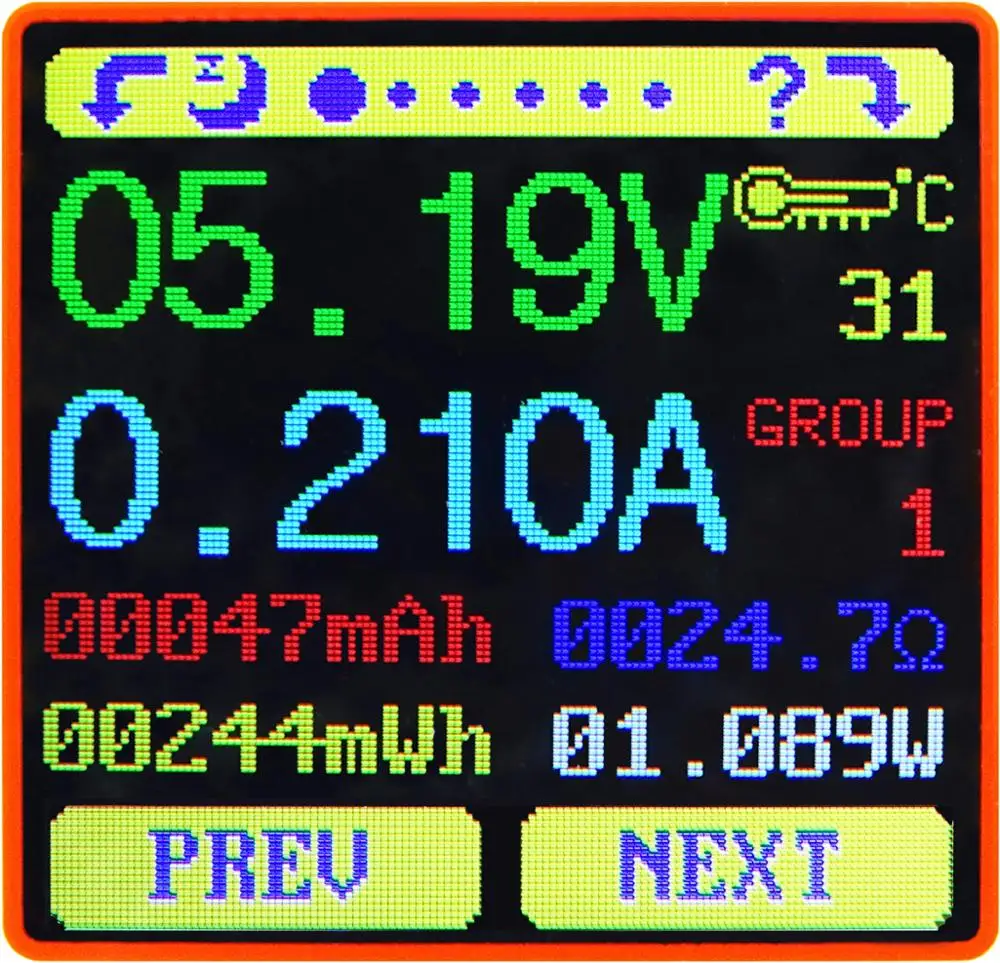

Интерфейс 1: основной интерфейс измерения. (Как показано ниже)

7: пройденное расстояние в Напряжение измерения

8: измерения силы тока

9: накопленные Ёмкость

10: накопленной энергии

11: Температура измерения

12: номер используемой группы данных

13: эквивалентное сопротивление нагрузки

14: Мощность измерения

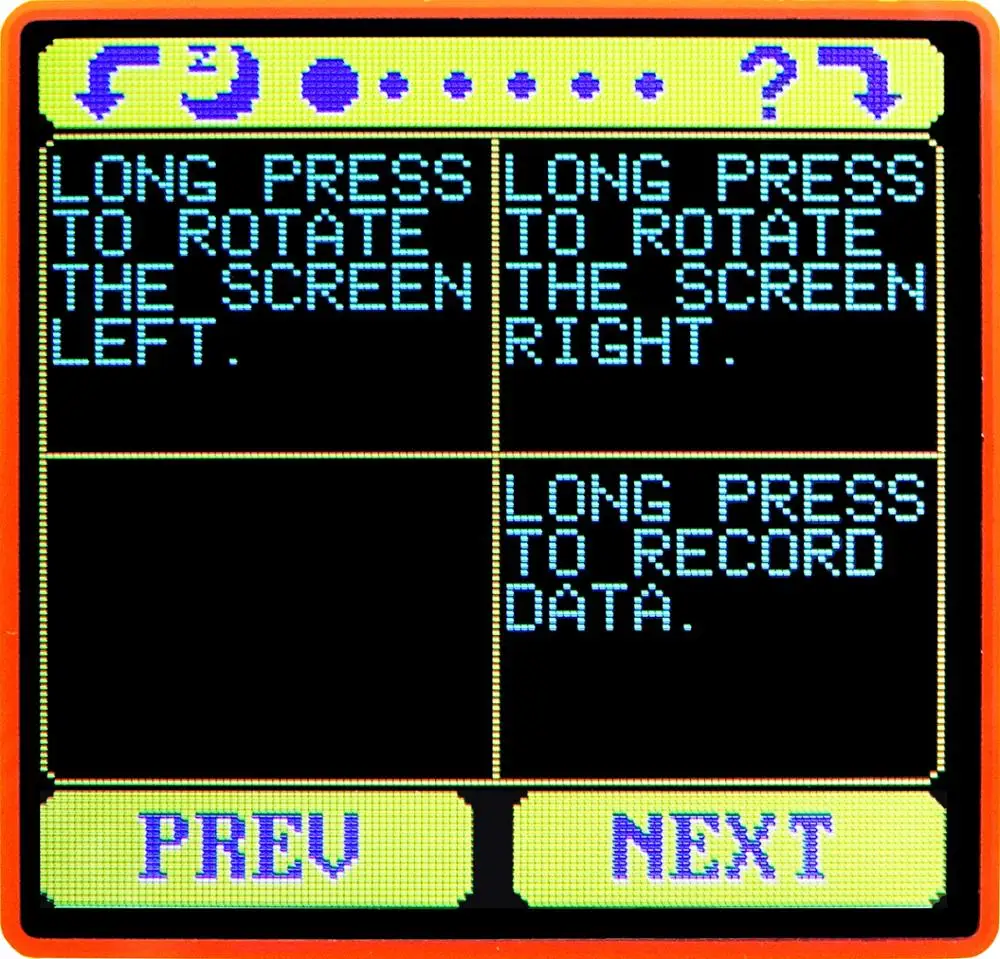

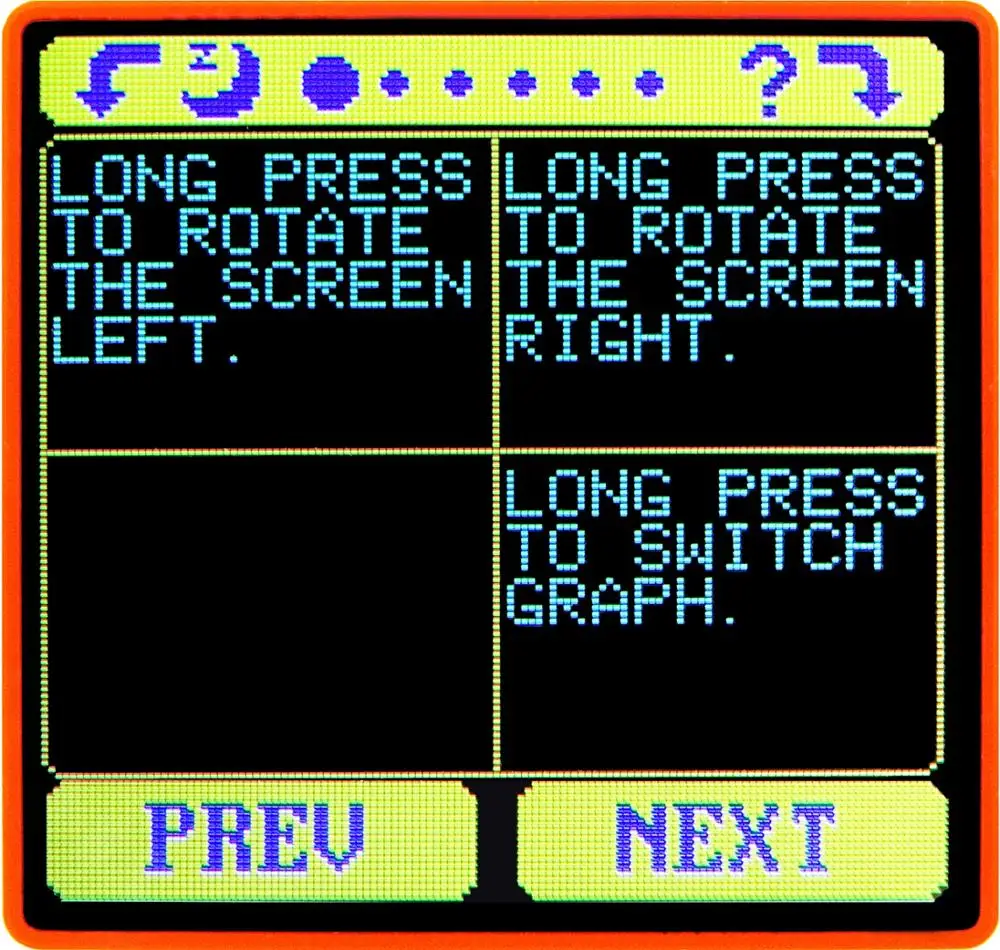

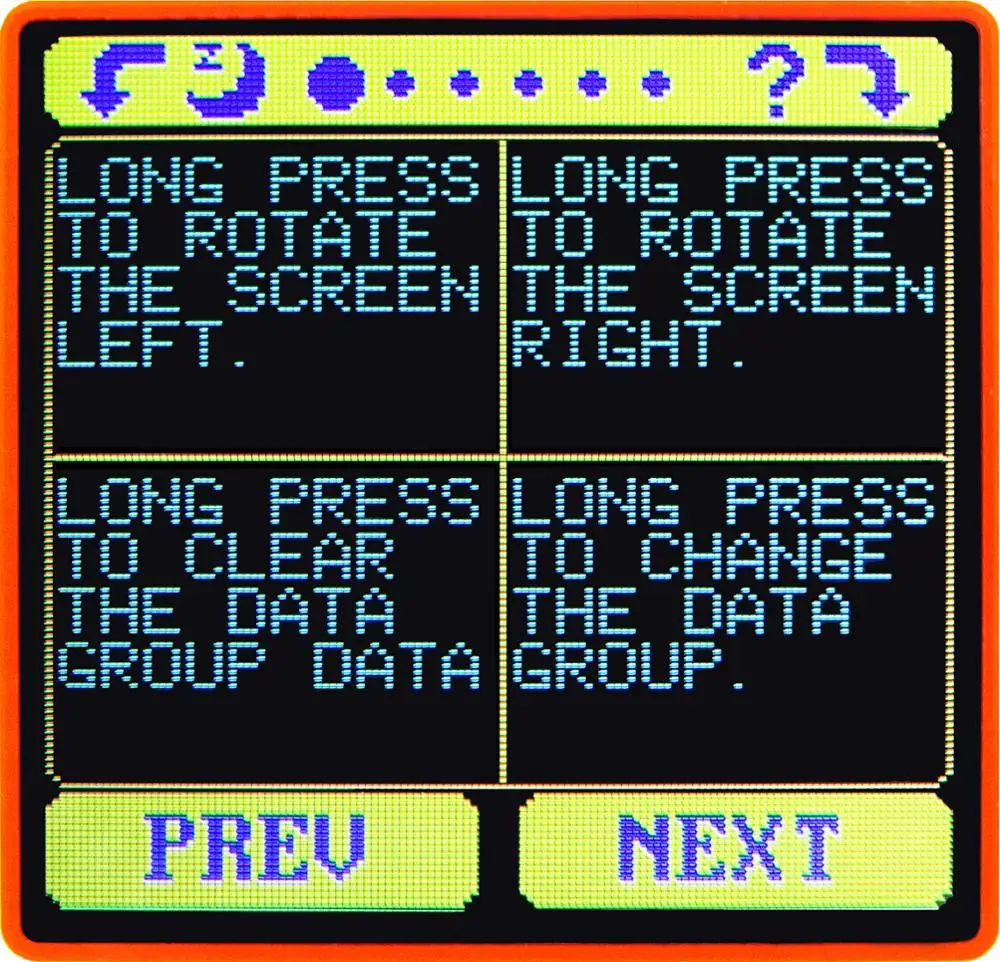

Нажмите кнопку '?' для входа в интерфейс, как показано выше:

Пресс и удерживайте кнопку 'NEXT' для переключения группы данных. Usb-тестер может предоставить в общей сложности 10 групп данных для сохранения и просмотра. Это номер 0-9.

14: Мощность измерения

Нажмите кнопку '?' для входа в интерфейс, как показано выше:

Пресс и удерживайте кнопку 'NEXT' для переключения группы данных. Usb-тестер может предоставить в общей сложности 10 групп данных для сохранения и просмотра. Это номер 0-9.

С группы данных 1-9 выбран в настоящее время мА/ч, и МВтч сохраняются после отключения питания. Они продолжат накапливаться при следующем включении тестера. Когда выбранная группа данных равна 0, текущее значение mAh и mWh будет временно сохранено при отключении питания. В тех случаях, когда устройство находится рядом с питанием на эти значения будут вызваны и начнет мигать. При превышении 1 мА · ч, предыдущая информация будет очищена и накопление будет перезагружено.

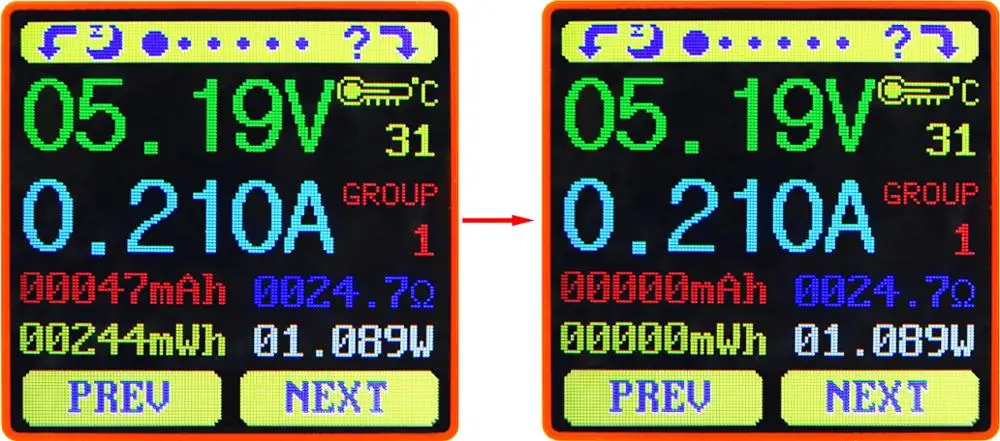

При выборе группы данных нажмите и удерживайте кнопку PREV, чтобы очистить мАч и mWh.

(Как показано на фото)

Пресс 'NEXT', чтобы переключиться на быстрое распознавание заряда Интерфейс.

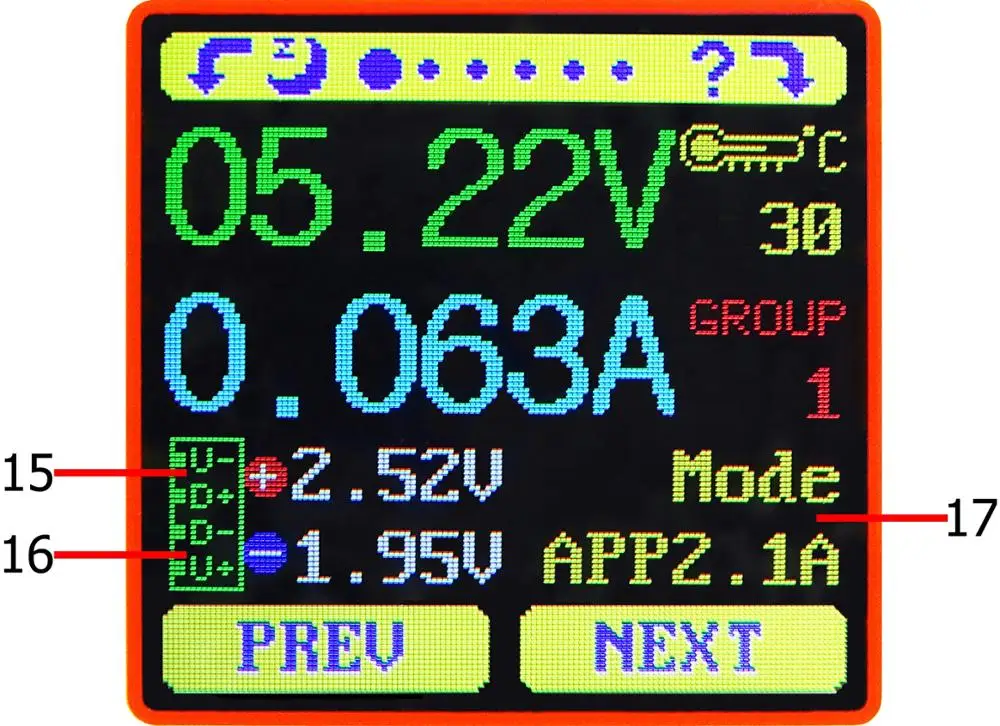

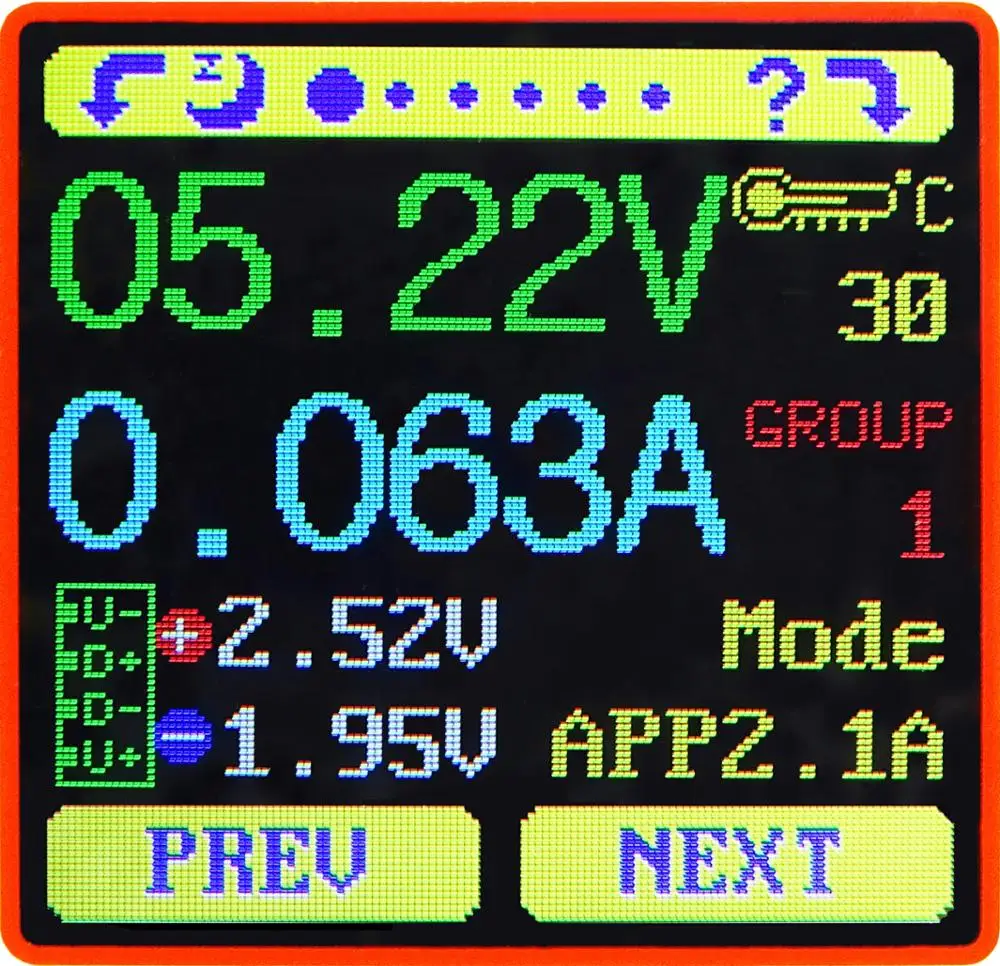

Интерфейс 2: быстрое распознавание заряда Интерфейс

15: D +: (DP) данных положительный уровня сигнала.

16: D: (в см), данных отрицательный уровня сигнала.

17: режим отображения

Продукт будет автоматически распознает устройство с поддерживаемый режим быстрой зарядки. В это время устройство поддерживает QC2.0.QC3.0. APPLE 2.4A/2.1A/1A/0.5A.Android DCP. SAMSUNG. (Обратите внимание: Эта модель распознавания соглашения о быстрой зарядке предназначена только для справки, потому что сотовый телефон быстро обновляется, это не может быть абсолютно точной идентификацией)

Нажмите 'NEXT' для переключения на Интерфейс записи зарядки.

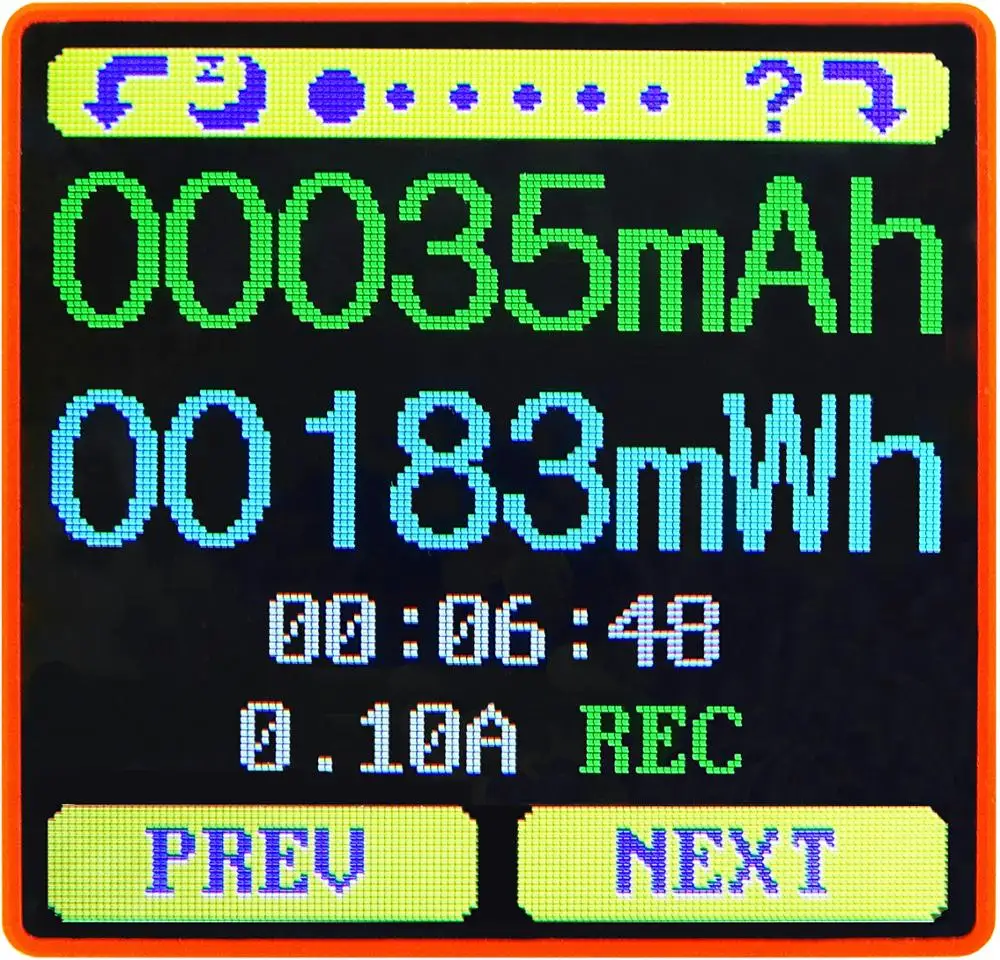

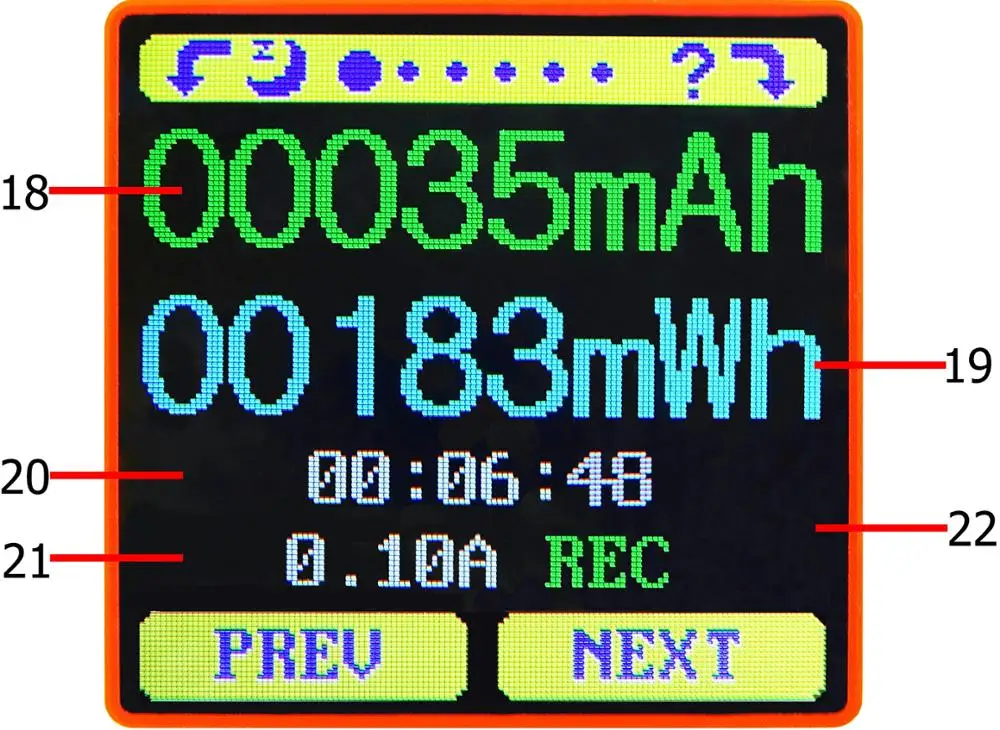

Интерфейс 3: Зарядка Запись Интерфейс

18: накопленные Ёмкость

19: накопленной энергии

20: Отображение времени: Общая суммарная время записи.

21: Ёмкость для экономии энергии/статистика ток срабатывания

22: REC: индикатор состояния записи. «REC», отображаемый красным цветом, означает, что запись остановлена. 'REC' отображается в зеленом цвете показывают, что запись в настоящее время.

После включения питания, в тех случаях, когда ток превышает малым током триггер значение. Система автоматически начинает записывать накопленные мощности, энергии и времени. Индикатор rec изменится с красного на зеленый.

Чтобы установить текущее значение триггера, нажмите и удерживайте кнопку «Next», чтобы выбрать значение, затем нажмите кнопку «PREV», чтобы отрегулировать значение по мере необходимости. Значение можно установить в любом месте между 0.01A-и 0.30A. (10mA для 300mA).

Нажмите кнопку «Next», чтобы переключиться на интерфейс измерения сопротивления кабеля для подключения данных.

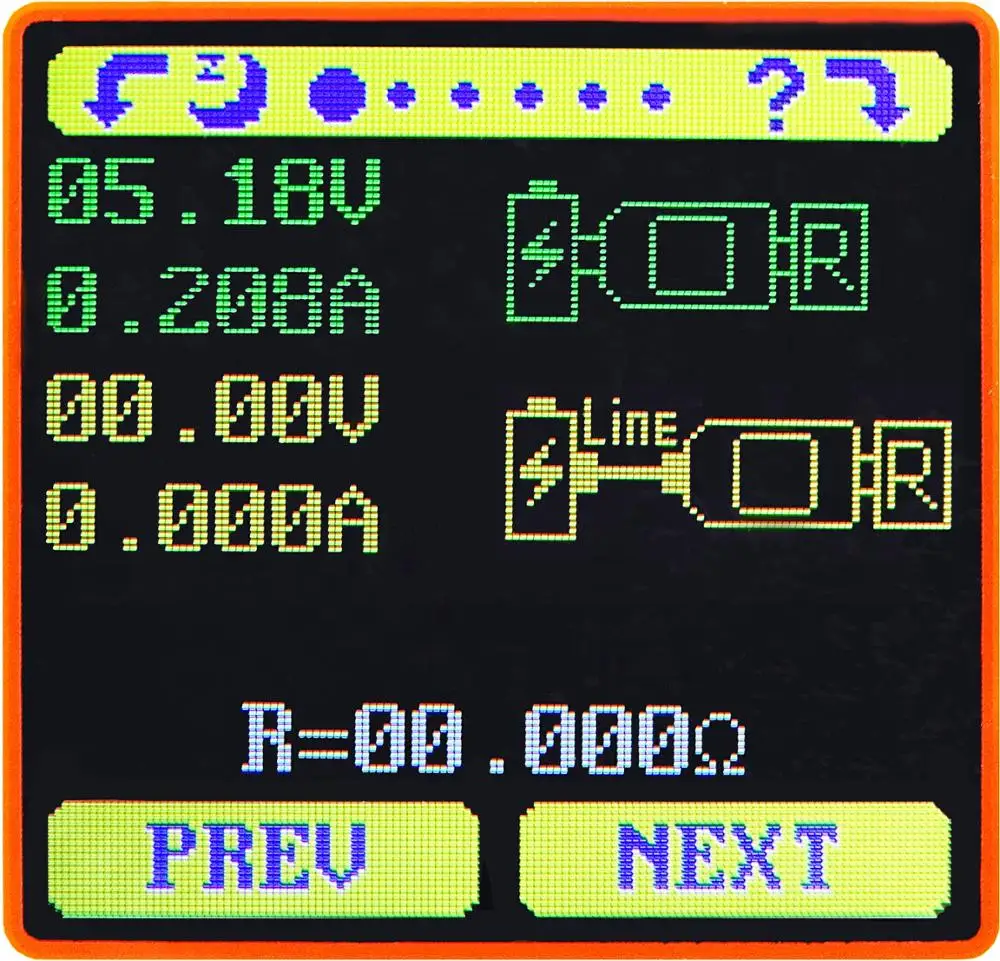

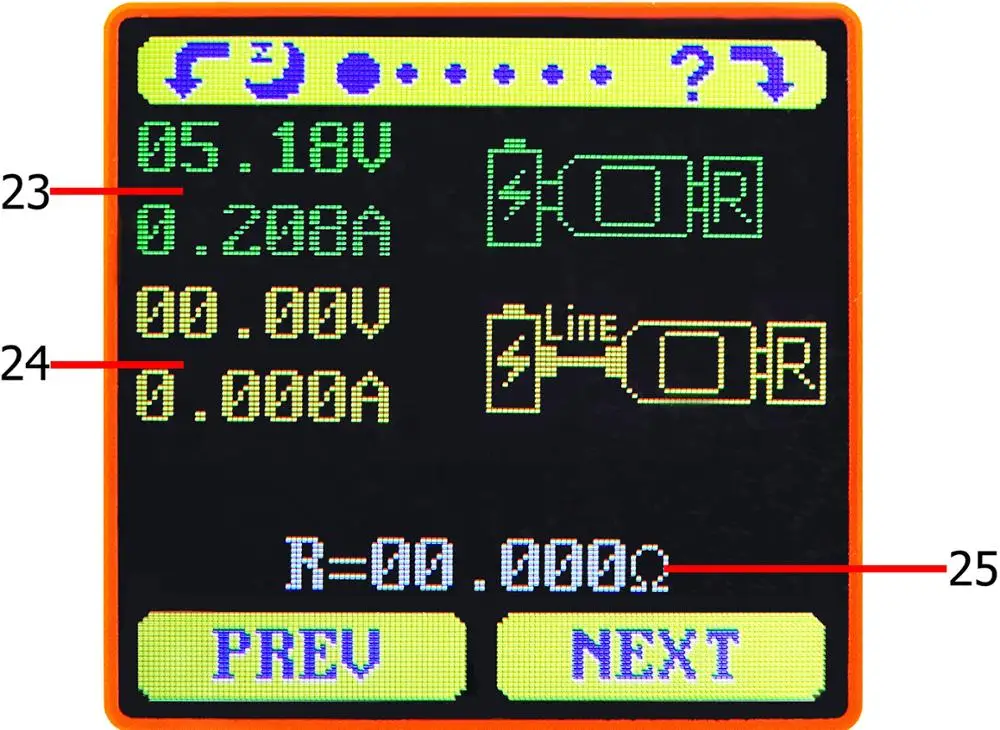

Интерфейс 4: Соединительный кабель передачи данных измерения сопротивление Интерфейс.

23: usb-тестер непосредственно подключен к источнику питания с отображением значений напряжения и тока

24: usb-тестер подключен через кабель для передачи данных с отображением значений напряжения и тока.

25: Соединительный кабель передачи данных.

Измерение Процедура:
