30A/40A/50A/60A/100A 12V 24V со слежением за максимальной точкой мощности Авто Солнечный

30A/40A/50A/60A/100A 12V 24V со слежением за максимальной точкой мощности Авто Солнечный

Особенности:

1. Промышленный чип управления, 16-уровневая точность отбора проб AD. Температура, ток зарядки и ток разрядки точно отображаются в режиме реального времени, и генерация электроэнергии ясна с первого взгляда.
2. Технология автоматической фокусировки MPPT отслеживает зарядку, с высокой эффективностью зарядки, обнаружением во время зарядки и двухсторонним отслеживанием фокусировки.
3. Большой ЖК-дисплей с регулируемыми параметрами зарядки и разрядки. Ультра-широкие параметры зарядки и разрядки можно отрегулировать, если известны характеристики аккумулятора и его соответствующие параметры зарядки, его можно использовать для зарядки любого аккумулятора, а выход выключен. Минуты и часы можно регулировать, так что это более удобно.
4. Полное 3-ступенчатое управление зарядкой, чтобы эффективно защитить аккумулятор и сделать Аккумулятор более прочным.
5. Встроенная защита от перегрева, перегрузки по току, короткого замыкания и обратного подключения. Когда неисправность устранена, контроллер сам автоматически возобновляет работу, не повреждая контроллер.
6. Двойная трубка MOS с защитой от рефлюкса, режим зарядки высокой мощности, сверхнизкая теплотворная способность.

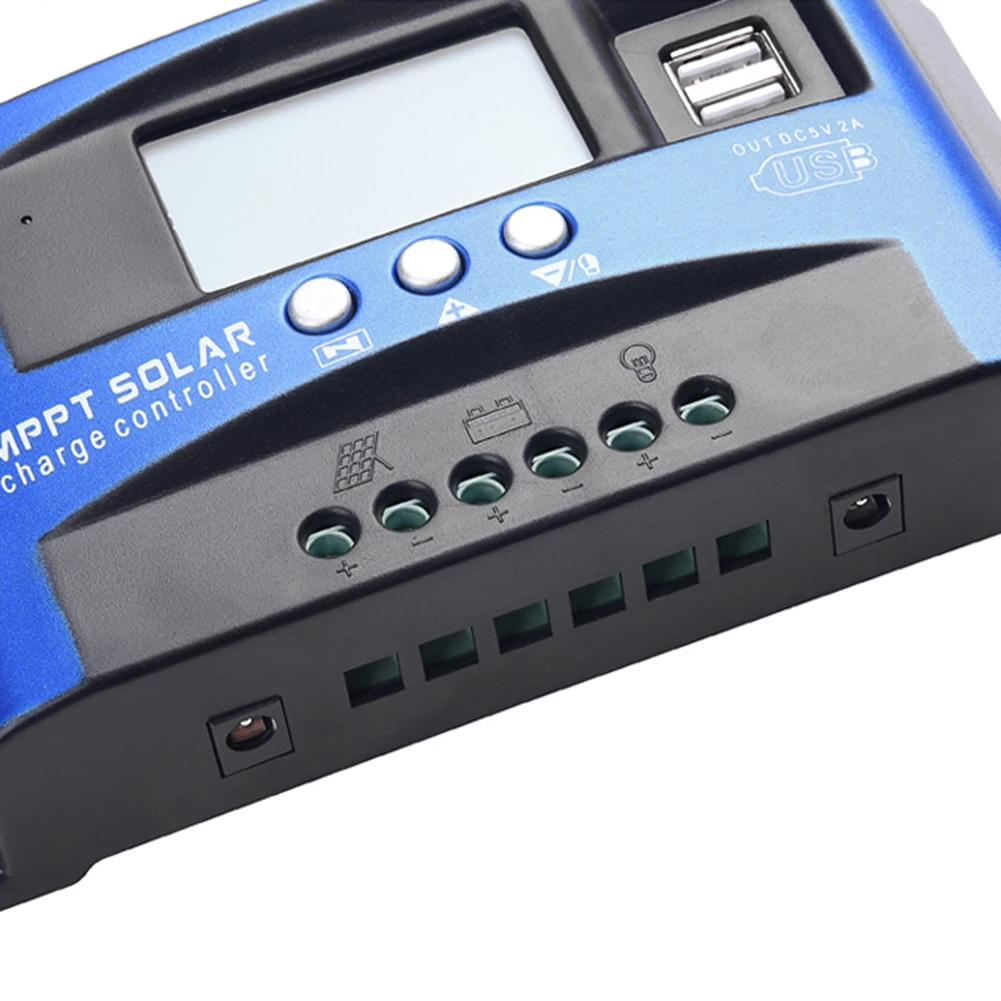

7. Humanized дизайн: 3A ( 5521 ) DC зарядный интерфейс предоставляется в нижней левой части передней части контроллера, и 3A ( 5521) выходной интерфейс постоянного тока предоставляется в нижней правой части передней части контроллера, чтобы обеспечить прямое подключение к лампе.
Использование: подходит для солнечного зеленого светильник, ящик солнечного освещения светильник Коробка Рекламные доски, Солнечные Инсектицидные Лампы, жилой солнечной энергии генерации системы, морской солнечной энергии генерации системы, Открытый выживания солнечной энергии генерации системы, и т. Д.

Параметры продукта:

Название продукта: ЖК-контроллер солнечной батареи
Материал: ROHS + ABS

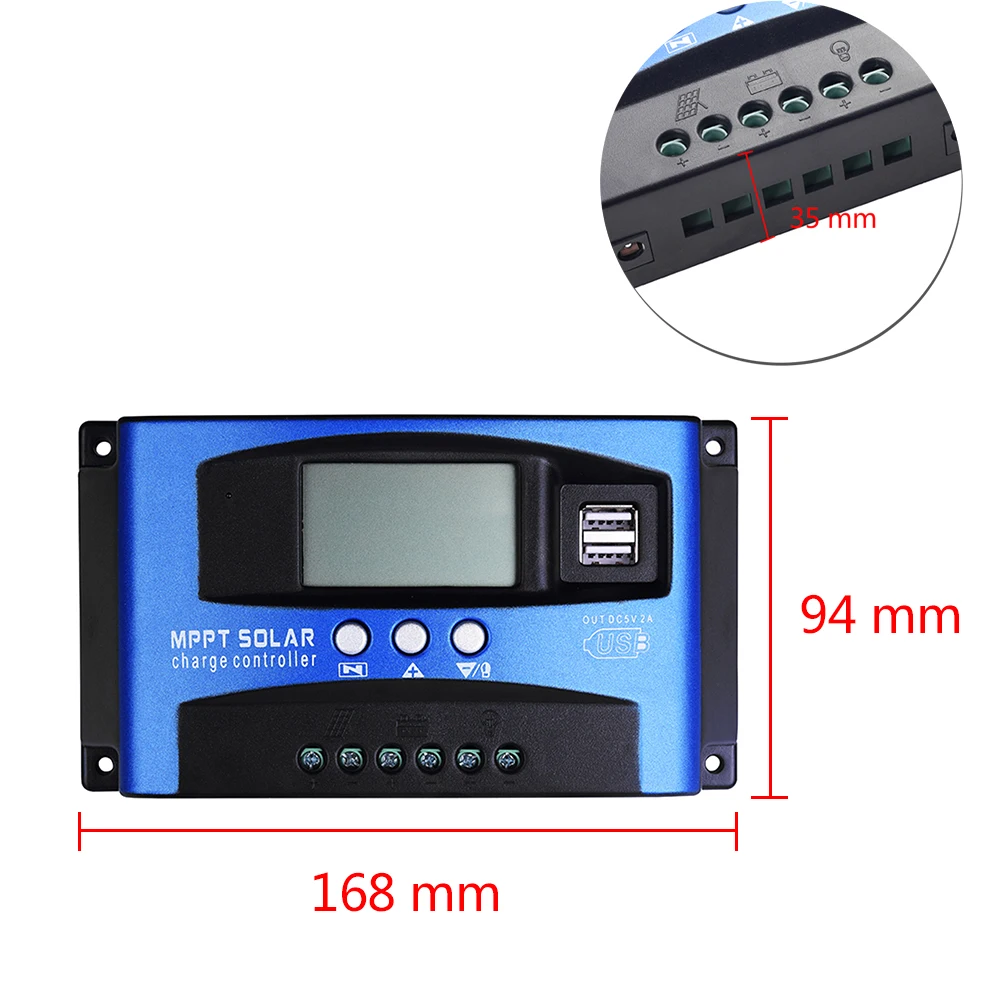

Размер: около 168*94*35 мм/6,61*3,70*1,38 дюйма
Модель: YCX003B(30A) / YCX003C(40A) / YCX003D(50A) / YCX003E(60A) | YCX003F(100A)
Напряжение системы: 12/24 в Адаптивное
Номинальный ток зарядки: 30a | 40a | 50a | 60a | 100a
Номинальный ток разряда: 10a | 20a | 20a | 30a | 30a
Солнечное фотоэлектрическое напряжение: 12В батарея с 18В солнечной панелью, 24В батарея с 36 панелью солнечных батарей
Полное напряжение: литиевая батарея (12,2 в) | B02 коллоидная батарея (14,2 В) | B03 открытая ячейка (14,6 в)
Плавающее напряжение зарядки: 13,7 в (по умолчанию, регулируется)
Напряжение отключения разряда: 10,7 В (по умолчанию, регулируется)
Напряжение восстановления разряда: 12,6 В (по умолчанию, регулируется)
Ток в режиме ожидания: 10 мА
Выход USB: 5 В/2 А макс
Рабочая температура:- 35 - 60

Информация о продукте:

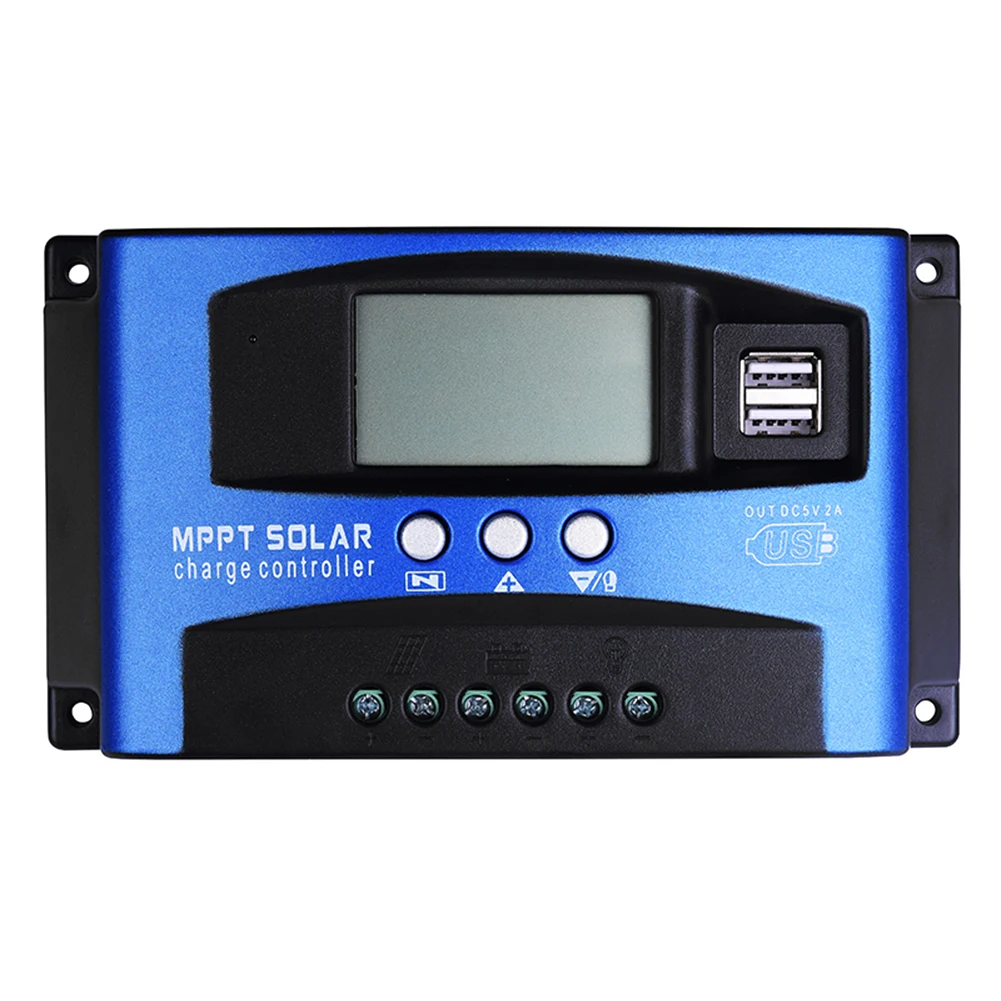

Клавиша меню: переключатель параметров отображения интерфейса и настроек
Upturn: Нажмите эту клавишу один раз, чтобы добавить уровень в соответствующий параметр
Вниз: Нажмите эту кнопку один раз, чтобы уменьшить соответствующий параметр вниз на один уровень

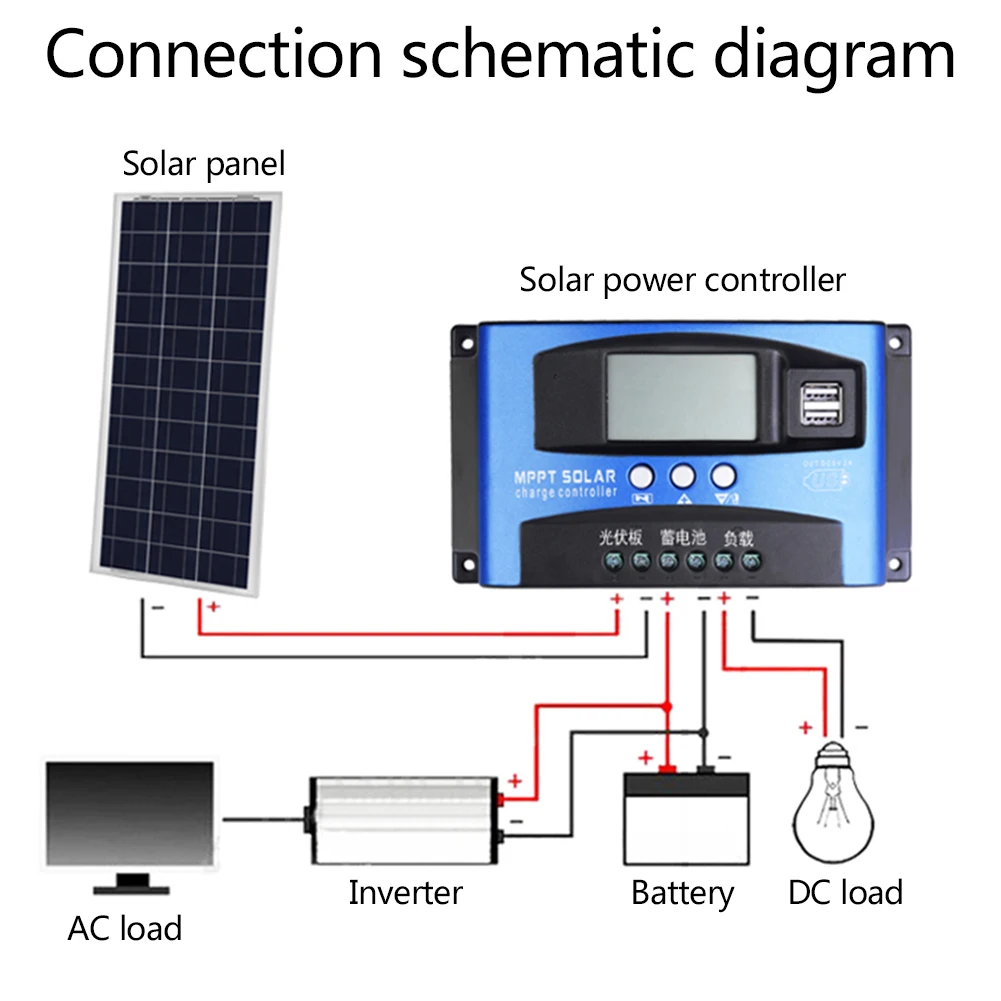

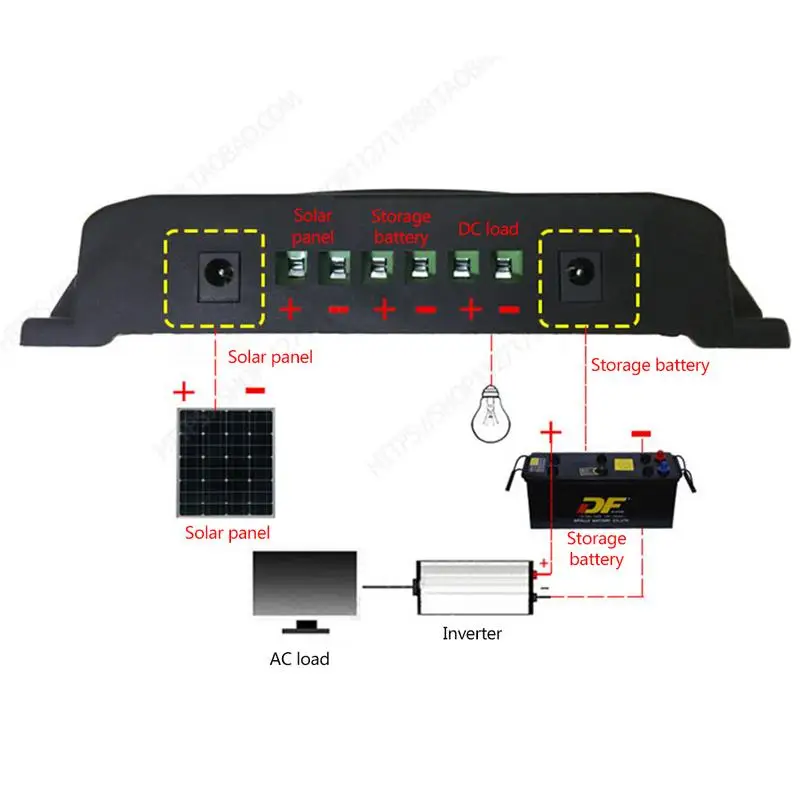

Подключение к системе
1. Подключите положительные и отрицательные полюсы батареи к контроллеру, как показано, и контроллер автоматически обнаружит напряжение батареи.
2. Подключите положительные и отрицательные полюсы нагрузки к контроллеру, как показано на рисунке, и будьте осторожны, чтобы не подключать их обратно.
3. Подключите панель солнечных батарей к контроллеру, как показано на рисунке
Описание установки:
1. Нажмите клавишу меню в главном интерфейсе, выберите интерфейс для настройки соответствующих параметров и установите рабочее состояние оборудования.
2. Рабочий режим нагрузки, ручной режим нагрузки на кроватку, автоматический светильник, режим управления. 00: 58 установите время выхода после отсутствия солнечного света.
3. Установите статус работы в режиме реального времени: D 13,1 V дисплей значения напряжения батареи, D 29,1 ℃ дисплей температуры, D2.1A дисплей солнечного зарядного тока, большой ток зарядки стрелка течет быстро, и наоборот. Выходной ток нагрузки d0.0a, большая стрелка разряда тока течет быстро и наоборот.

Примечание:

Убедитесь, что аккумулятор имеет достаточное напряжение, чтобы контроллер мог идентифицировать батарею перед первой установкой.
Солнечный контроллер подходит только для свинцово-кислотных батарей, таких как открытый тип, AGM, гель и т. Д.
Не подходит для Ni - MH батарей, литий-ионных батарей или других батарей.

Упаковочный лист:

1 * контроллер солнечной зарядки
1 * Руководство пользователя

1 * упаковочная коробка
