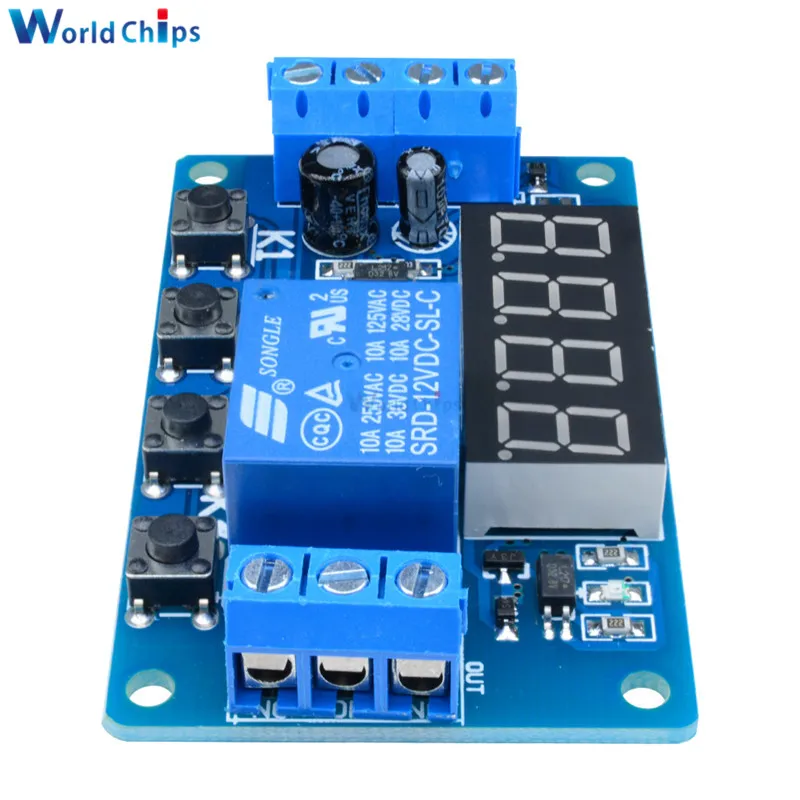

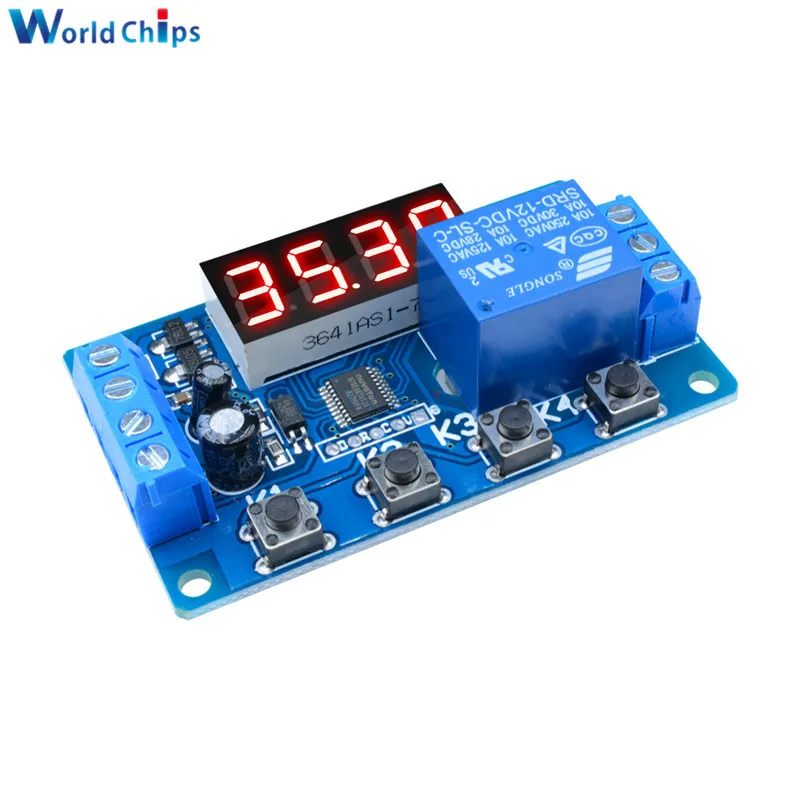

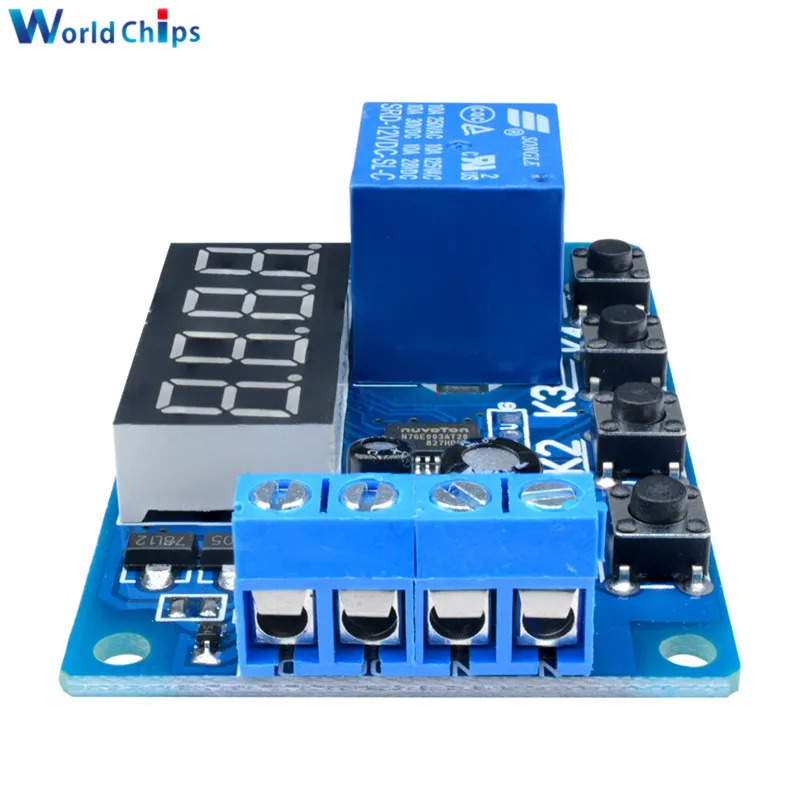

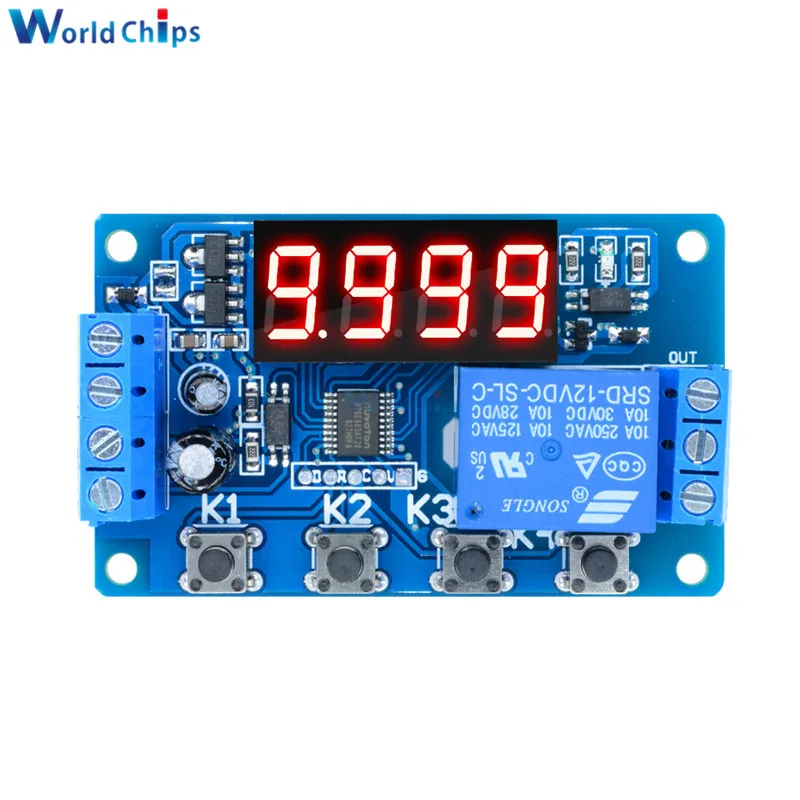

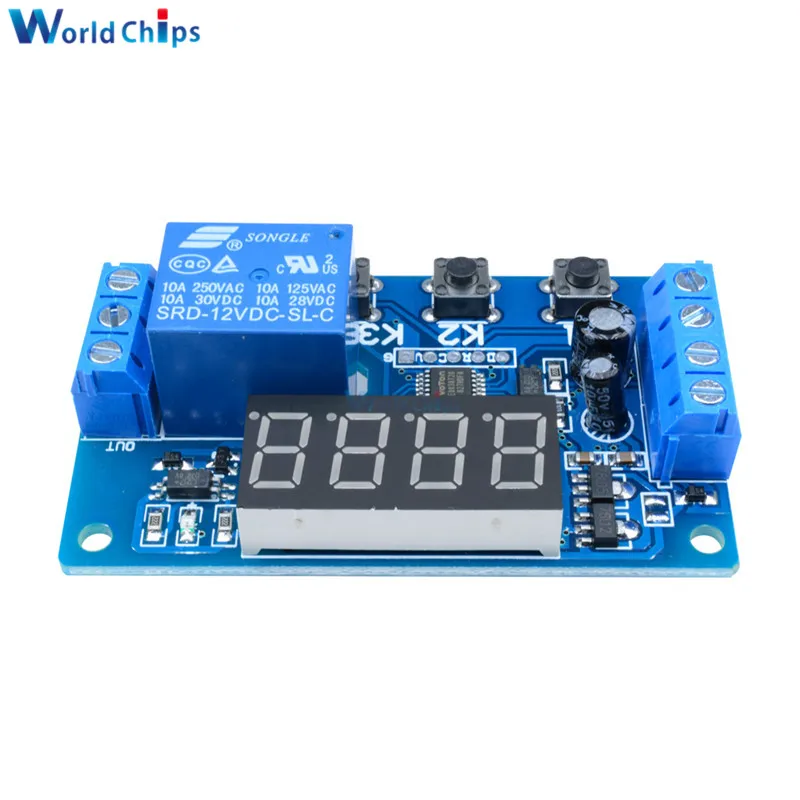

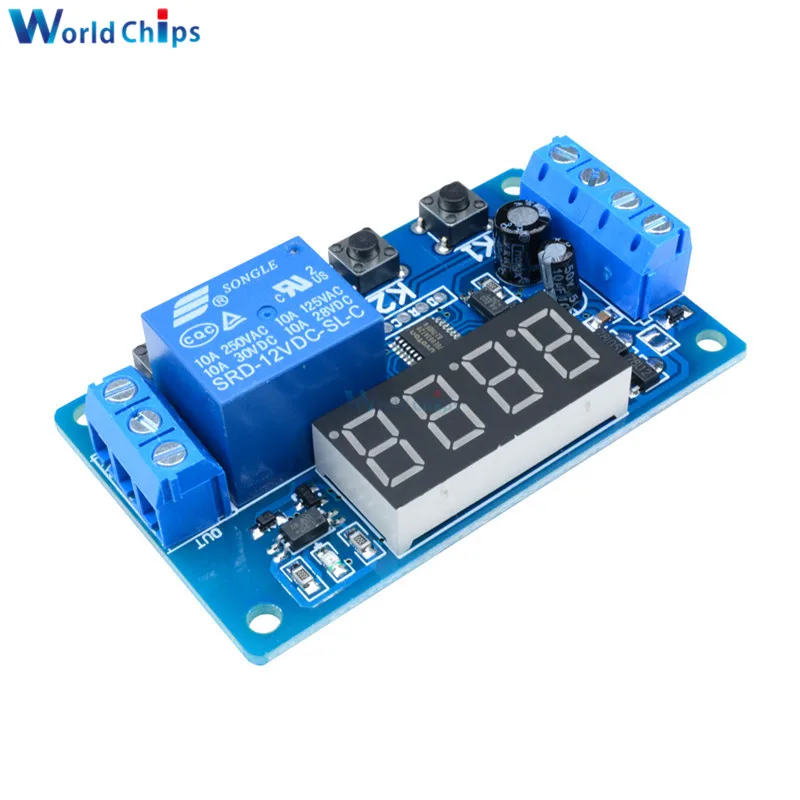

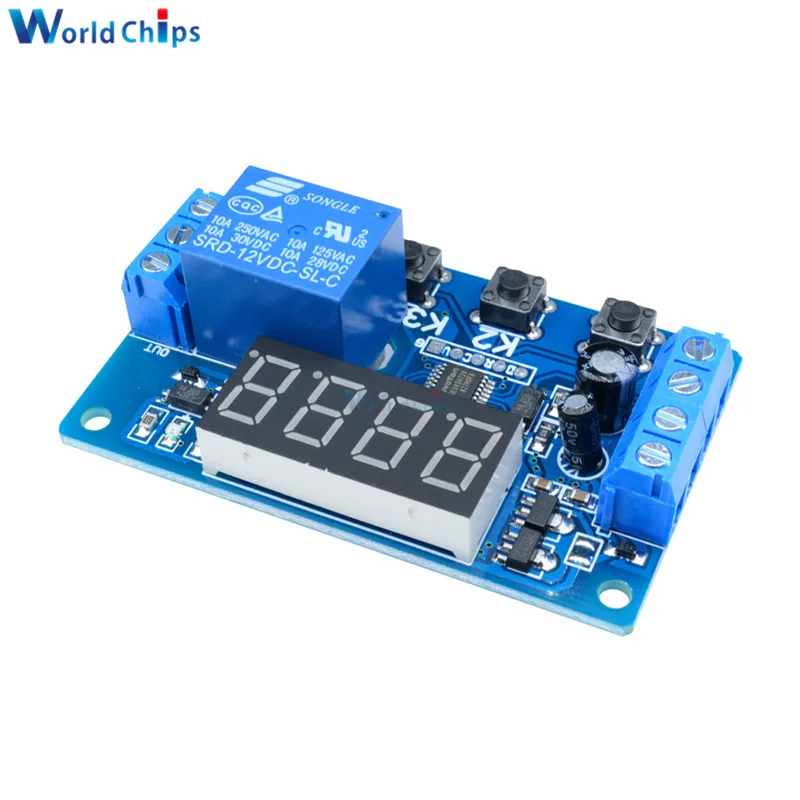

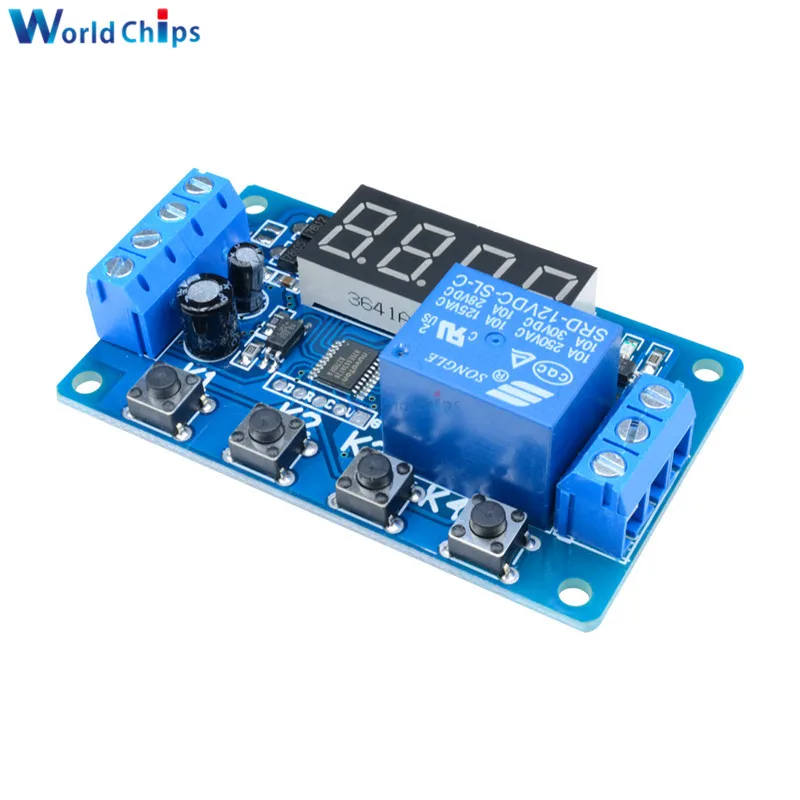

Цифровое светодиодный ное реле задержки постоянного тока 5 В 12 24 10 А

---

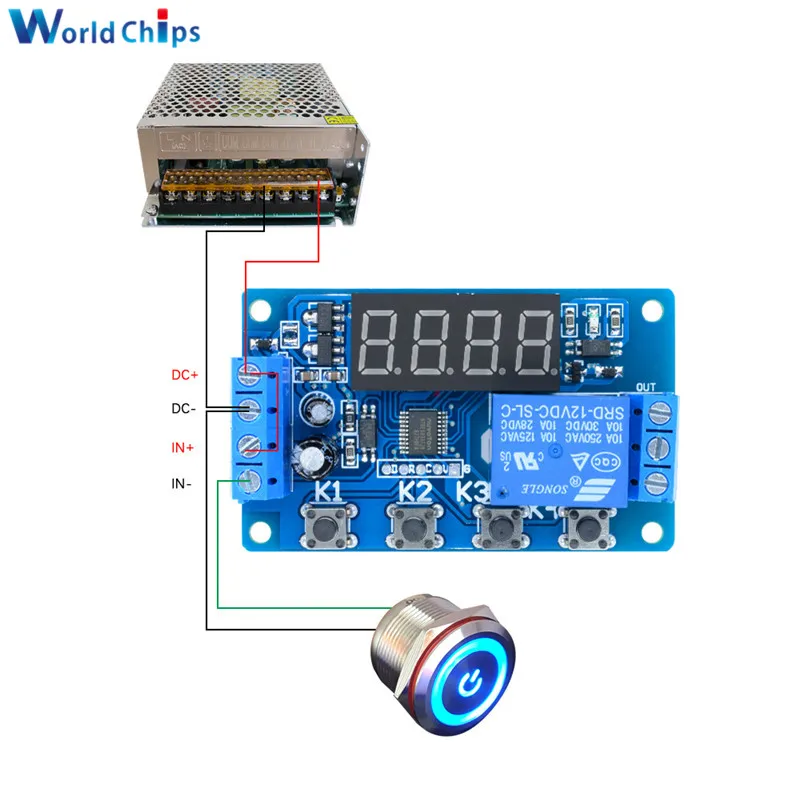

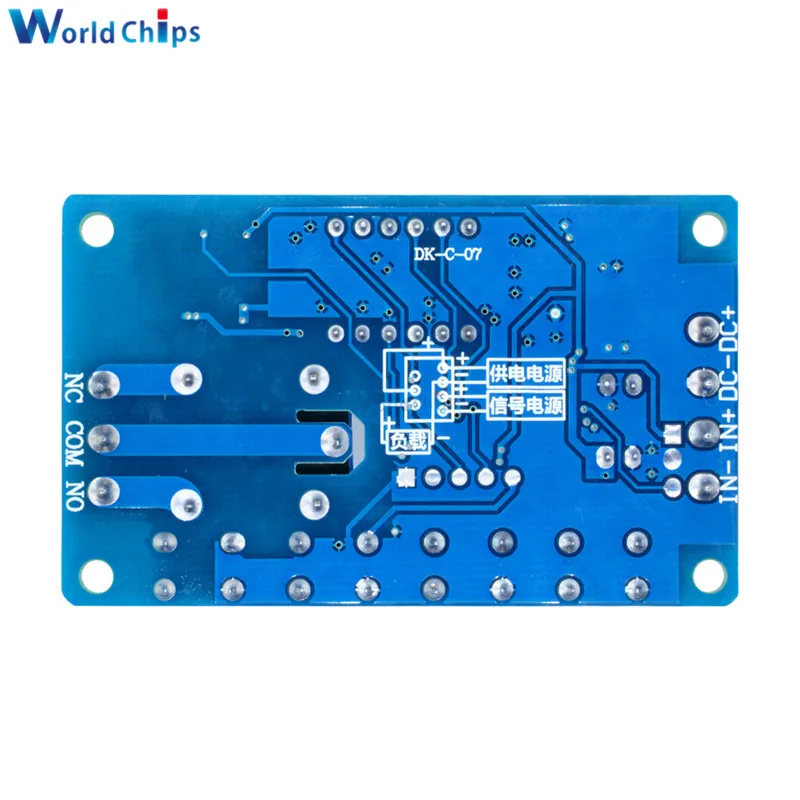

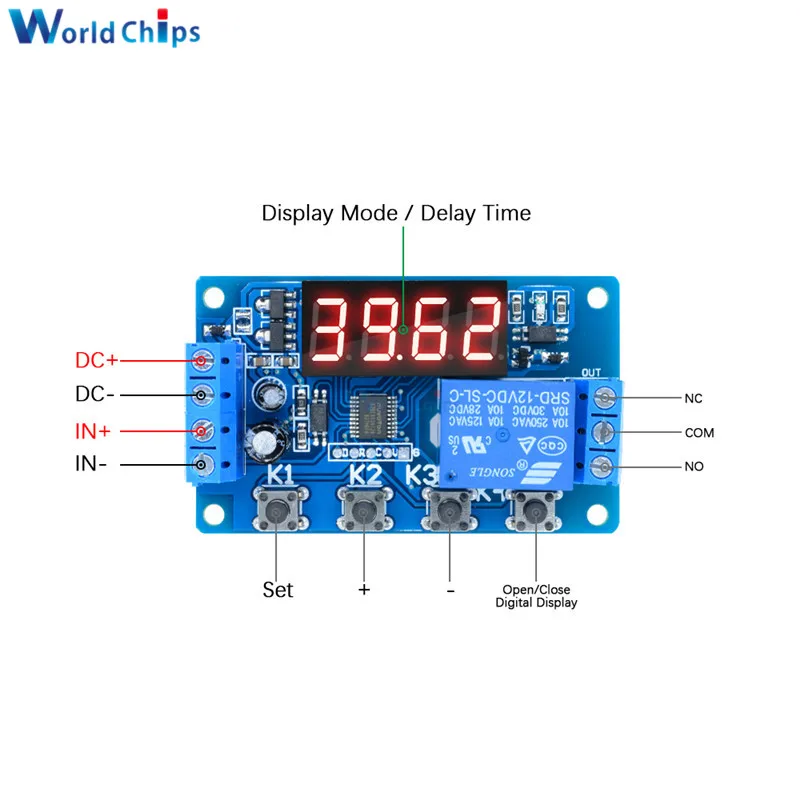

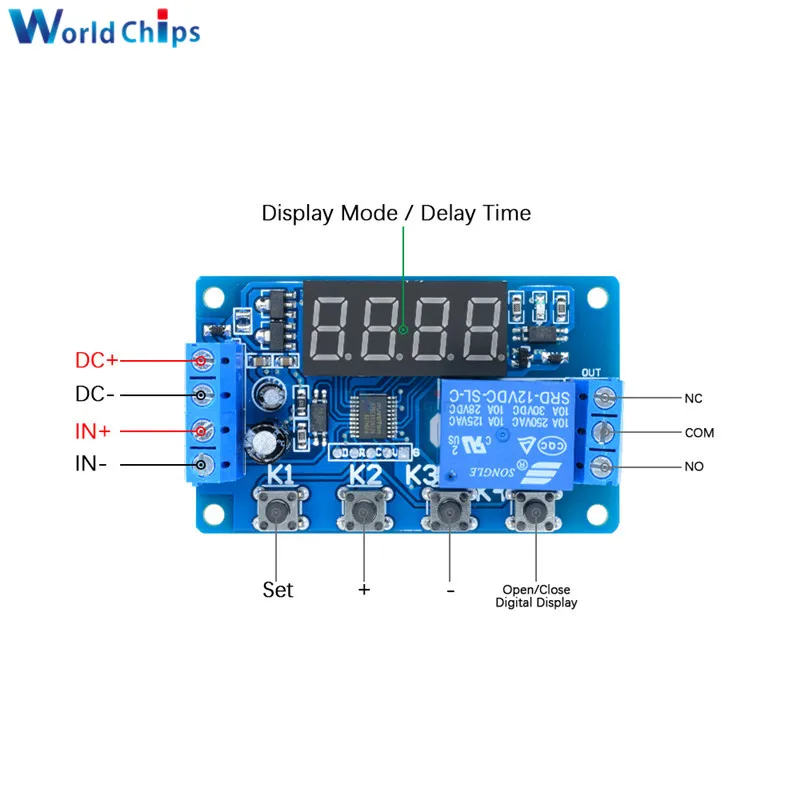

1: Модель продукта: YYC-2S 24 общих функций, чтобы удовлетворить больше потребностей в применении; Может управлять соленоидными клапанами, насосами, двигателями, огнями и т. д. 2: Входное напряжение: 5 В постоянного тока/12/24V опционально 3: Выходная мощность: может управлять нагрузкой постоянного или переменного тока в пределах 10А 4: диапазон времени: 0,01 секунд до 999 минут регулируется в любое время 5: описание порта проводки: 1, DC +: входной источник питания постоянного тока положительный 2, DC-: вход DC источник питания отрицательный 3. В +: положительный входной терминал 4, IN-: входной сигнал терминала 5, нет: реле нормально открытый интерфейс, реле приостановлено до всасывания, после всасывания и короткого замыкания с COM 6, COM: общий интерфейс реле 7. NC: реле обычно закрывает интерфейс, и реле замыкается до COM, прежде чем всасывание закрыто. 1: Список функций: P-11: Jog P-12: самоблокирующийся P-13: подача сигнала, реле будет останавливаться автоматически в течение нескольких секунд; Триггер будет недействителен во время задержки. P-14: сигнал, реле будет останавливаться автоматически в течение нескольких секунд; Триггер повторно во время задержки P-15: сигнал, реле автоматически останавливается в течение нескольких секунд; Время запуска срабатывает во время задержки P-16: сигнал, реле будет останавливаться автоматически в течение нескольких секунд; Сброс триггера во время задержки P-17: сигнал, реле закрыто, входной сигнал отключен, выход выключен через несколько секунд P-18: после включения питания, реле будет немедленно тянуть, после задержки секунды, питание будет выключено; P-21: отсоедините Сигнальное реле, после задержки секунд, реле тянет P-22: сигнал, через более чем несколько секунд, реле тянет, сигнал исчезает, реле останавливается. P-23: после того, как сигнал исчезнет более чем на несколько секунд, реле закрыто, есть сигнал, и реле останавливается. P-24: есть сигнал. Через несколько секунд реле закрыто. Когда сигнал исчезает более чем на несколько секунд, реле останавливается. P-25: есть сигнал через более чем секунды, реле закрыто, и после того, как сигнал превышает секунды, реле останавливается. P-26: есть сигнал. Реле останавливается через несколько секунд всасывания, и сигнал исчезает. Реле останавливается снова через несколько секунд. P-27: сигнал импульса обнаружен, и реле закрыто; Если нет импульсного сигнала, реле задерживается в течение нескольких секунд; P-28: после включения питания, после задержки секунд, реле включается до тех пор, пока питание не выключено. P-31: после включения питания, реле тянет в течение нескольких секунд, отключает B секунды, бесконечная петля; Выключение P-32: сигнал, старт P-31 P-33: дать сигнал, начать P-31 бесконечную петлю; Дать другой сигнал, чтобы завершить цикл P-34: после включения питания, после задержки секунд, реле тянет и закрывается через B секунды. P-35: есть сигнал. После задержки секунд, реле тянет и закрывается через B секунды. P-36: есть сигнал. После более чем секунд, реле тянет и закрывается через B секунды. P-37: есть сигнал, реле будет останавливаться автоматически в течение нескольких секунд, а затем останавливаться в течение 24 секунд. Триггер сигнала недействителен во время A + B. P-38: есть сигнал, реле будет останавливаться автоматически в течение нескольких секунд, останавливаться и повторно в течение B секунд, а затем автоматически закрываться в течение нескольких секунд. P-41: нет сигнала; Сигнал исчезает; Реле работает после задержки времени. P-42: сигнал исчезает, после задержки времени, реле работает; Конец работы B время P-43: сигнал исчезает. По истечении времени реле работает; Время работы B заканчивается. P-44: после включения реле работает в течение времени и останавливает время B; Цикл останавливается автоматически в течение C раз. P-45: питание не активируется, после сигнала; Реле работает в течение времени, время B останавливается; Цикл C останавливается автоматически; Сигнал снова приводится, еще раз P-46: после того, как сигнал будет отправлен более чем один раз, реле закрыто; Всасывание удерживается; Питание остановлено. P-47: после того, как сигнал будет отправлен более чем один раз, реле закрыто в течение B секунд. P-48: в течение C секунд, после того как сигнал непрерывно отправляется более чем за раз, реле закрыто в течение B секунд. 2: инструкции по установке кнопок: Включение питания «----» означает вход в режим ожидания; Нажмите K1 в первый раз (требуется более 1 секунды для предотвращения ложного запуска) Дисплей экрана: P -11: K2 регулирует основной режим, K3 и K4 функции регулировки Нажмите второй раз K1, экран отображает: A001: K2 и K3 Отрегулируйте первый раз A, K4 Отрегулируйте десятичную точку (единица времени) Нажав на третий K1, экран отображает: B001: K2 и K3 Отрегулируйте второй раз B, K4 регулирует десятичную точку (единица времени) Нажатие четвертого К1, «----» означает вход в режим ожидания; Нажмите K4 в режиме ожидания, чтобы постоянно выключить/включить дисплей и переключить режим низкой мощности. X.XX знака после запятой в сто, диапазон времени: 0,01 секунд до 9,99 секунд X X.X знака после запятой в десять, диапазон времени: 0,1 секунд до 99,9 секунд XXX не имеет десятичной точки, диапазон времени: 1 секунда ~ 999 секунд XXX. Десятичная точка находится в одном месте, диапазон времени-от 1 минуты до 999 минут.
