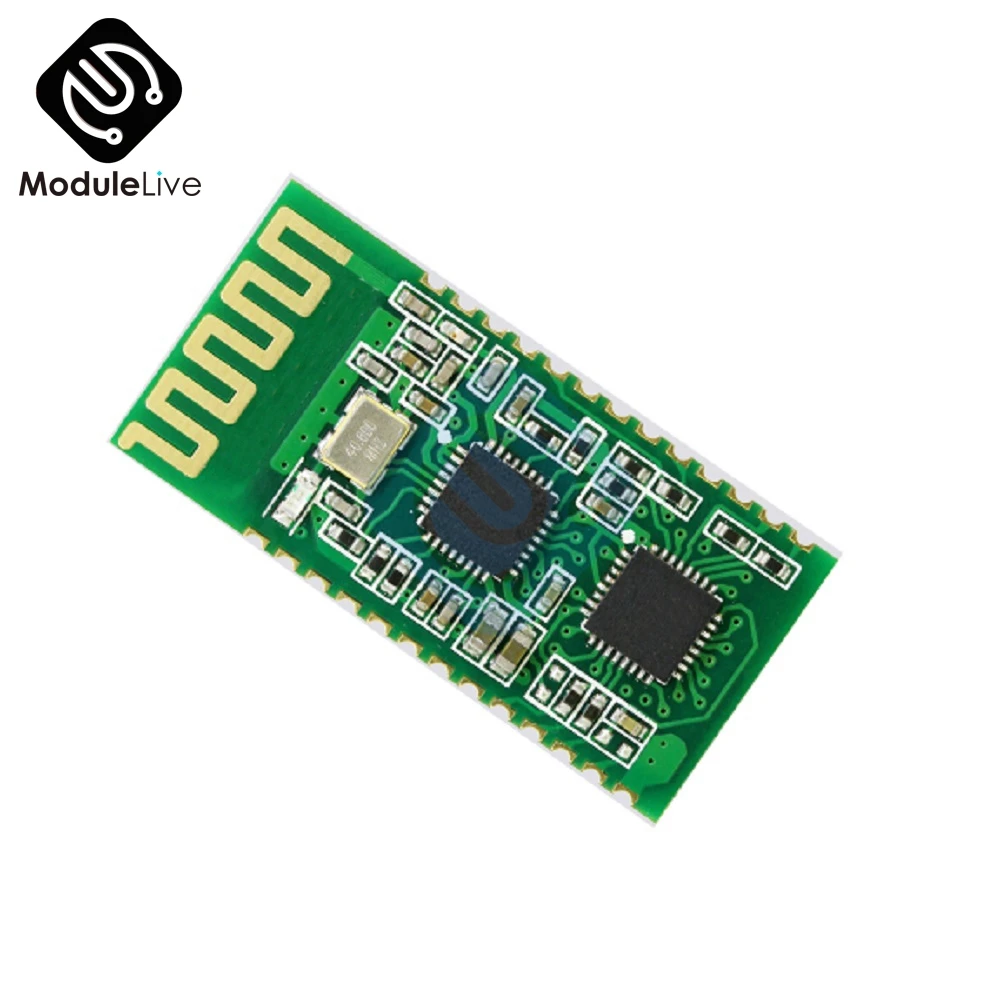

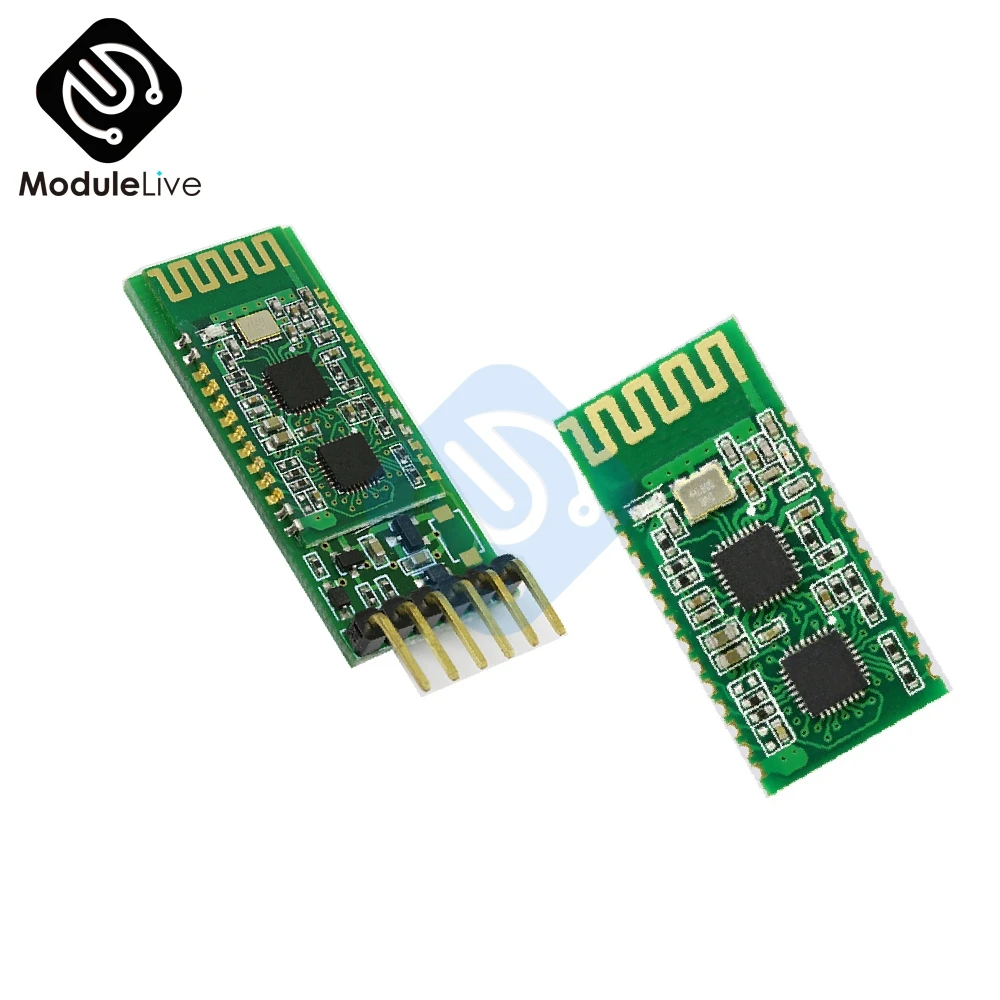

HC-02 модуль последовательного порта Bluetooth основан на разработке версии 2,0, высокой стабильности, ультра низком энергопотреблении, промышленном уровне Bluetooth модуль цифровой передачи. Пользователям не нужно беспокоиться о сложных конфигурациях беспроводной связи и алгоритмах передачи, просто подключите устройство через последовательный порт TTL.



Рабочий модуль HC-02 включен и может быть подключен к телефону для передачи данных. Кроме того, он может быть подключен к HC-05 или HC-06 хосту (код соответствия, по умолчанию 1234), может заменить традиционный последовательный кабель, без работы проводки, очень гибкий.


Модель: HC-02
Диапазон рабочих частот: 2,4G
Интерфейс связи: уровень UART 3,3 V TTL
Рабочее напряжение: 3В-3,6 В
Скорость передачи данных: 1200 ~ 115200bps
Уровень связи: 3,3 В
Мощность передачи: 6 дБм (максимум)
Приблизительное расстояние: 10 метров
Размер модуля: 27*13 мм
Скорость полета: 2 Мбит/с
Интерфейс антенны: Встроенная антенна PCB
Ток связи: 30 мА
Чувствительность приема:-85dbm @ 2 Мбит/с
Рабочая влажность: 10%-90%
Температура хранения:-40 ° C ~ + 85 ° C
Рабочая температура:-25 ° C ~ + 75 ° C

Краткое введение в принцип работы модуля

Как показано на рисунке выше, модуль HC-02 используется вместе с HC-06 хостом для замены физического соединения во время полнодуплексной связи. Устройство слева отправляет данные последовательного порта в модуль. После получения данных последовательного порта, RXD порт модуля автоматическиОтправляет данные в воздух в виде радиоволн. Модуль справа может быть автоматически получен, а данные последовательного порта, отправленные оригинальным левым устройством, восстановлены из TXD. То же самое верно справа налево.

Подключение между модулем и MCU и другими устройствами
Как показано на рисунке выше,Когда модуль подключен к системе питания для MCU 3,3 В, последовательный порт может быть перекрестным подключением. (RX модуля подключен к TX MCU, а TX модуля подключен к RX MCU)
Когда модуль подключен к MCU 5 в системы питания, резистор 220 Ohm-1K Ом может быть соединен в серии с концом модуля RX, И затем TX MCU подключен. TX модуля напрямую подключен к RX MCU, и резистор серии не нужен. (Примечание: Пожалуйста, подтвердите, что используемый MCU определяет напряжение 3 в как высокий уровень, в противном случае необходимо добавить цепь преобразования уровня 3,3 В/5 В)
Примечание: источник питания модуля составляет 3,3 В (3 ~ 3,6 В), он не может быть подключен к 5 В, и непосредственно подключен к 5 В выгорит модуль! Источник питания 5 в должен быть понижен LDO до 3,3 В перед включением модуля.

Связь между модулями
HC-06 мастер, HC-02-раб, код сопряжения одинаковый (по умолчанию 1234), скорость передачи данных одинаковая, И он может быть автоматически соединен при включении питания. После первого подключения хост-HC-06 автоматически запомнит объект сопряжения. Если вам нужно подключить другие модули, сначала необходимо очистить память сопряжения хоста HC-06. Нет памяти сопряжения в подчиненном устройстве.

Подключение модуля к мобильному телефону

HC-02 можно подключить к телефону для Android с помощью Bluetooth. Тест связи может использовать программное обеспечение для поддержки последовательного порта Android.
HC-02 можно подключить к мобильному телефону для iPHONE 4S или выше. Тест связи должен загрузить и установить программное обеспечение BLE serial assistant.
Примечание:
Собственный сервис UUID: UUID
TX UUID: 49535343-1 E4D-4BD9-BA61-23C647249616
RX UUID: RX

Подключение модуля к ПК
HC-02, подключенный к компьютеру, должен быть подключен к компьютеру с помощью HC-06-USB виртуального последовательного порта Bluetooth.
HC-02 может быть подключен к собственному bluetooth-устройству компьютера для связи.



Вы можете выбрать

Модуль HC-02-1 шт.

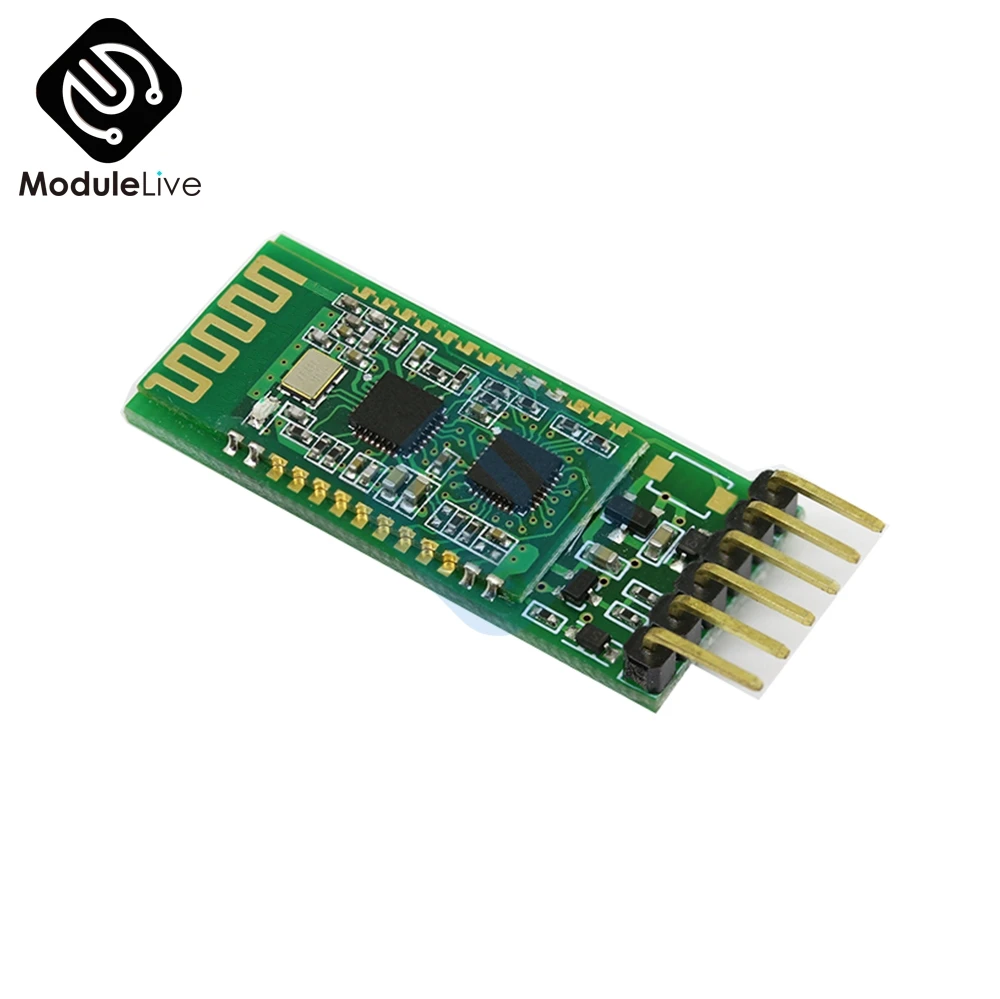

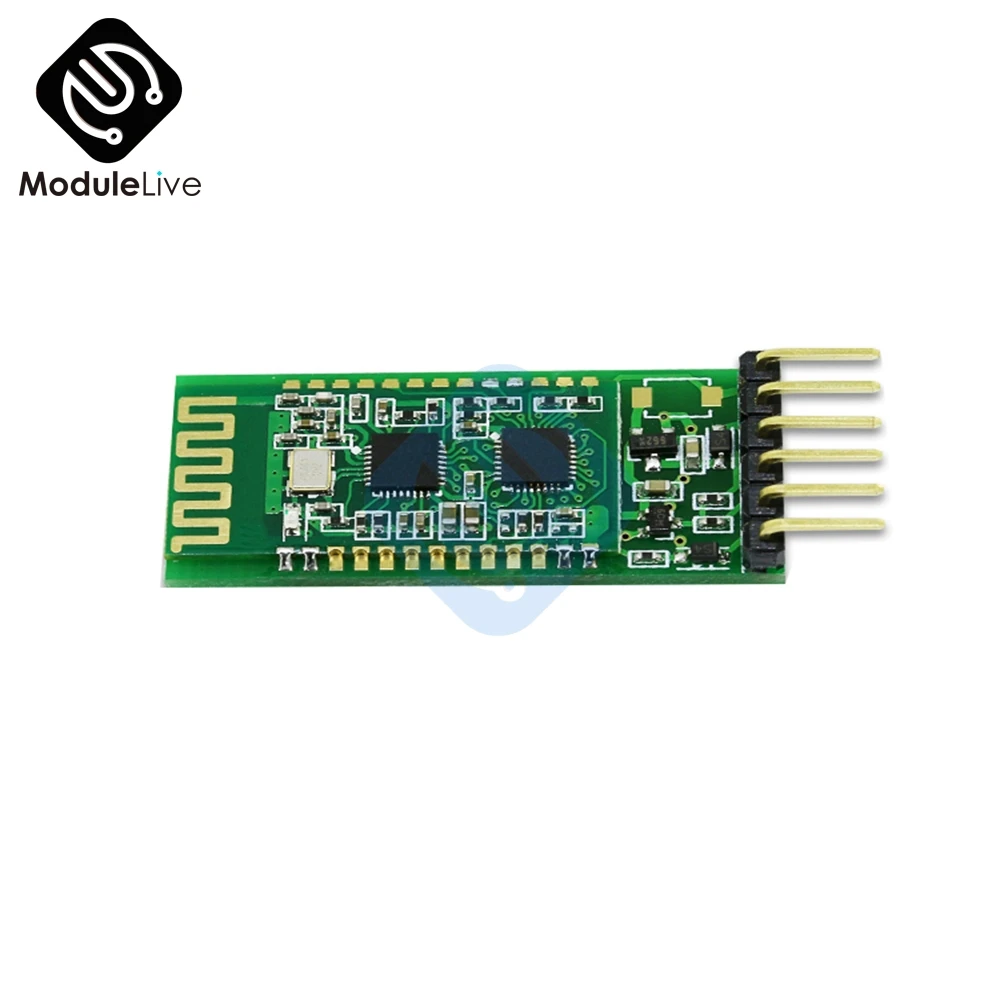

1 x HC-02 модуль с нижней доской
