Описание товара

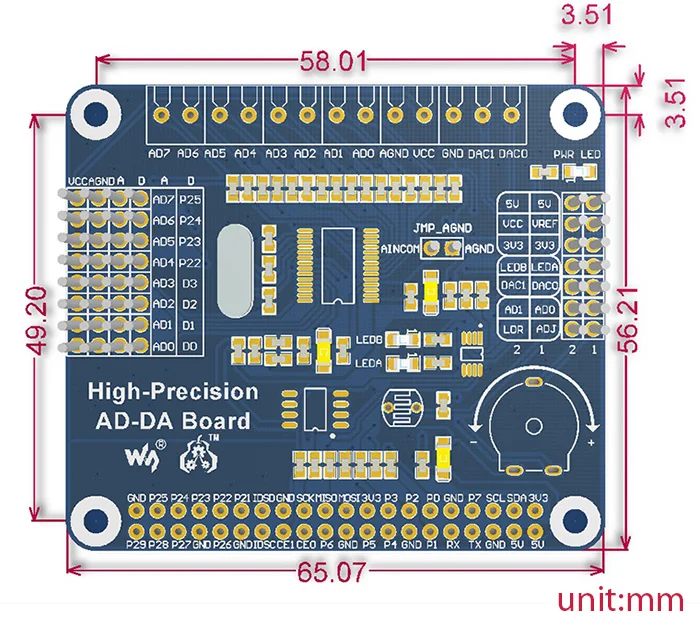

Название продукта:Высокоточная AD/DA плата Raspberry Pi AD/DA расширение добавить высокоточные AD/DA функции к RPi 3 B/2 B/A +/B +
Обзор
Нет функции AD/DA на интерфейсе Raspberry Pi GPIO, это может беспокоить вас в разработке Pi. Однако это больше не будет проблемой. Высокоточная плата AD/DA позволяет добавлять высокоточные функции AD/DA к Raspberry Pi.
Поддерживаемый Pi
- Raspberry Pi 1 модель A +
- Raspberry Pi 1 Модель B +
- Raspberry Pi 2 Модель B
- raspberry pi 3 model b
- Raspberry Pi 3 Model B +
Особенности
- Бортовой ADS1256, 8ch 24bit Высокоточный ADC (4ch дифференциальный вход), 30 ksps частота дискретизации
- Бортовой DAC8532, 2ch 16bit Высокоточный ЦАП
- Встроенный входной интерфейс через pinheaders, для подключения аналогового сигнала
- Pinout совместим со стандартом интерфейса датчика Waveshare, легко подключается к различным модулям аналогового датчика
- Встроенный входной/Выходной интерфейс через Винтовые клеммы, для подключения аналогового/цифрового сигнала
- Характеристики цепи обнаружения AD/DA, легко для демонстрации сигнала

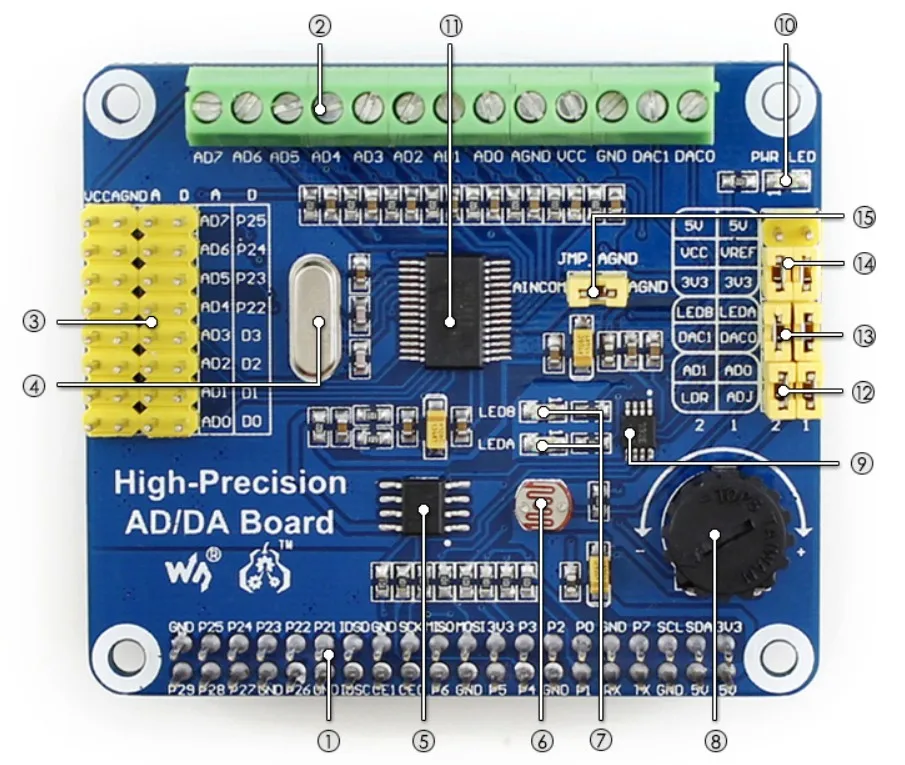

Что на борту
- Raspberry Pi GPIO интерфейс:Для подключения к Pi
- AD/DA вход/выход:Винтовые клеммы
- AD Вход:Pinheaders, pinout совместим со стандартом интерфейса датчика Waveshare, легко подключить различные аналоговые модули датчика
- 7,68 м кристалл
- LM285-2.5:Обеспечивает справочное напряжение для чипа ADC
- Фото резистор
- Светодиодный выходной индикатор
- Потенциометр 10 K
- DAC8532:16-битный Высокоточный ЦАП, 2ch
- Индикатор питания
- ADS1256:24-битный Высокоточный ADC, 8ch (4ch дифференциальный вход)
- ADC тестирование перемычки
- Испытательный джемпер DAC
- Перемычка для выбора мощности
- Стандартная наземная конфигурация ADC:Когда AD single inputted, AINCOM Является эталонным терминалом, может быть подключен к GND или внешнему эталонному напряжению
Определение интерфейса
| Штырь | Символ | Описание |
|---|---|---|
| 1, 17 | 3,3 В | Источник питания (3,3 В) |
| 2, 4 | 5 В | Источник питания (5 В) |
| 3, 5, 7, 8, 10, 18, 22, 24, 26, 27, 28, 29, 32, 36, 38, 40 | NC | NC |
| 6, 9, 14, 20, 25, 30, 34, 39 | GND | Наземный |
| 11 | DRDY | ADS1256 готовые данные, низкий уровень активности |
| 12 | Сброс | Вход сброса ADS1256 |
| 13 | PDWN | ADS1256 синхронизация/выключение питания, низкая активность |
| 15 | CS0 | ADS1256 Чип выбрать, низкая активность |
| 16 | CS1 | Чип DAC8532, низкий уровень активности |
| 19 | DIN | Ввод данных SPI |
| 21 | Выход | Выход данных SPI |
| 23 | SCK | Часы SPI |
| 31, 33, 35, 37 | GPIO | Расширение до сенсорного интерфейса |
Содержимое упаковки
- Высокоточная доска AD/DA x 1
- Набор винтов RPi (2 шт.) x 1
