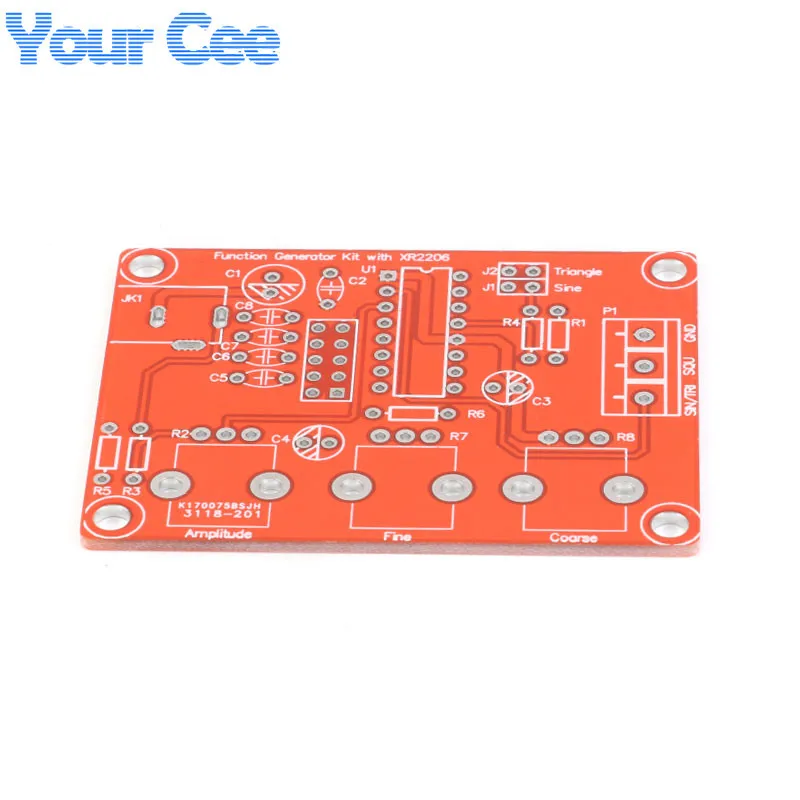

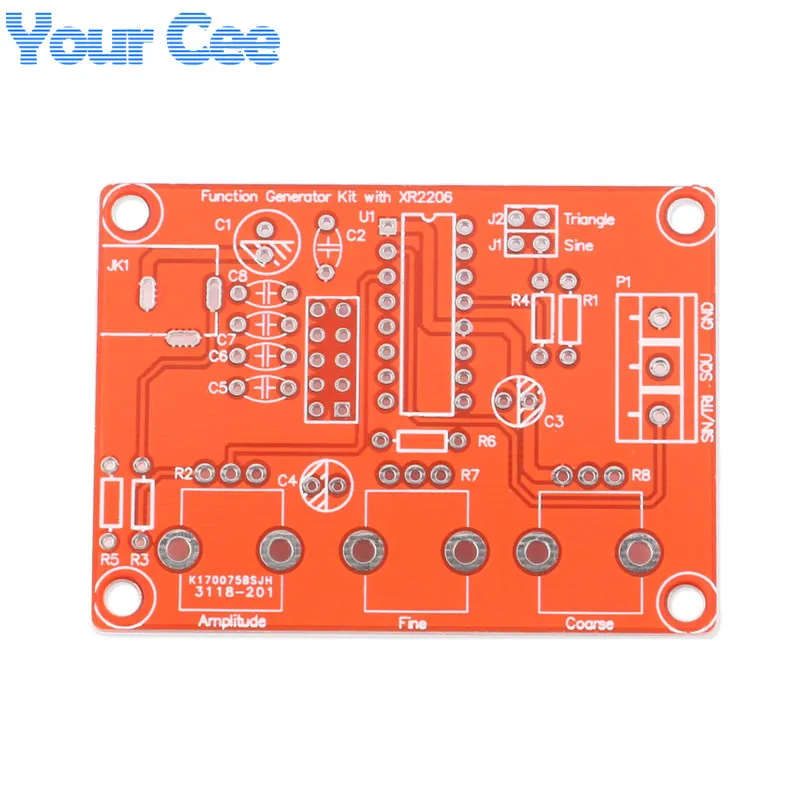

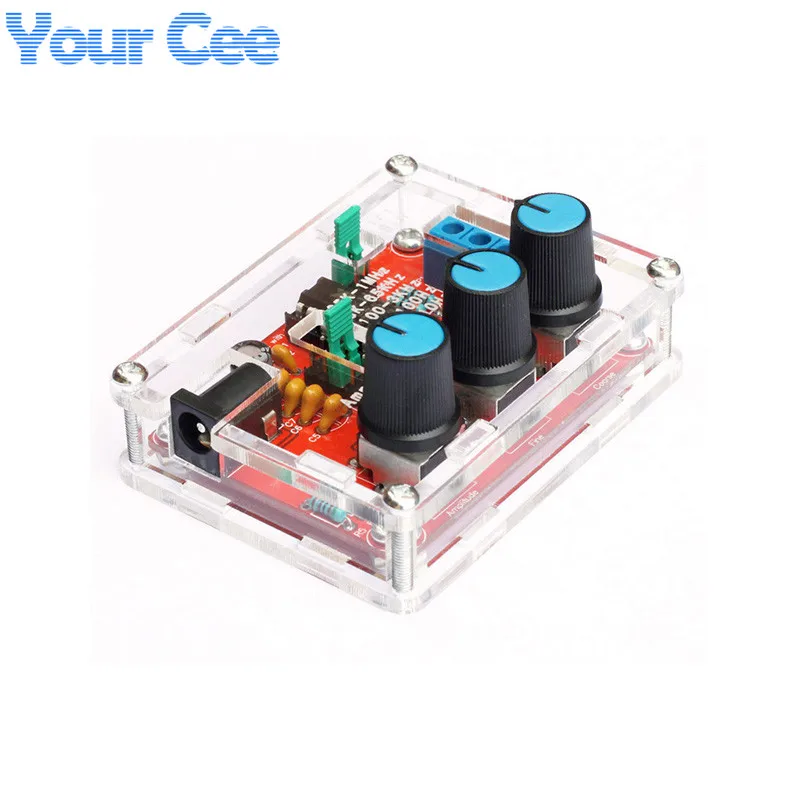

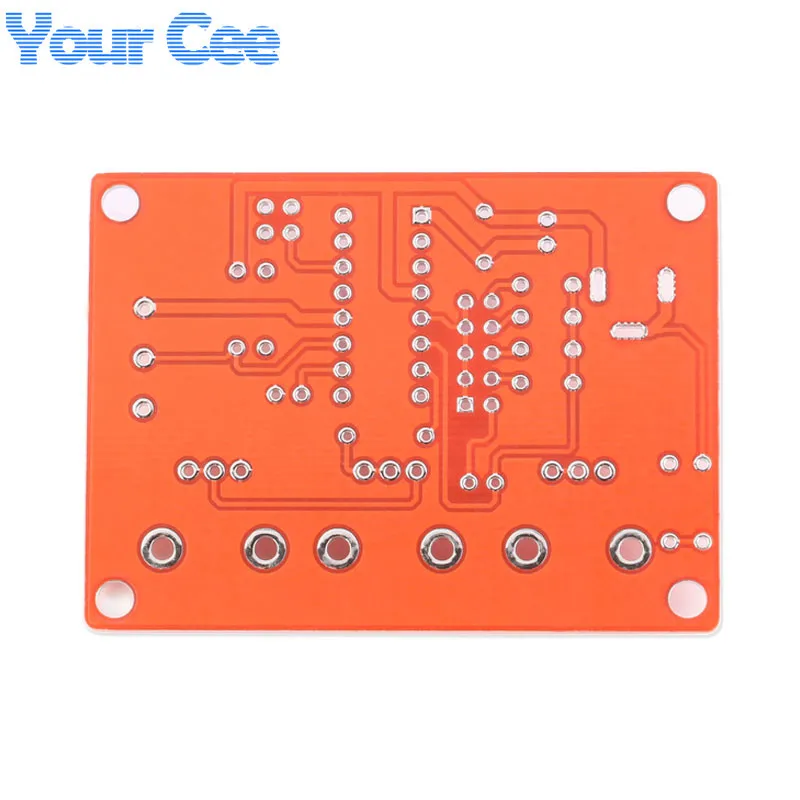

Генератор сигналов XR2206 комплект сделай сам

---

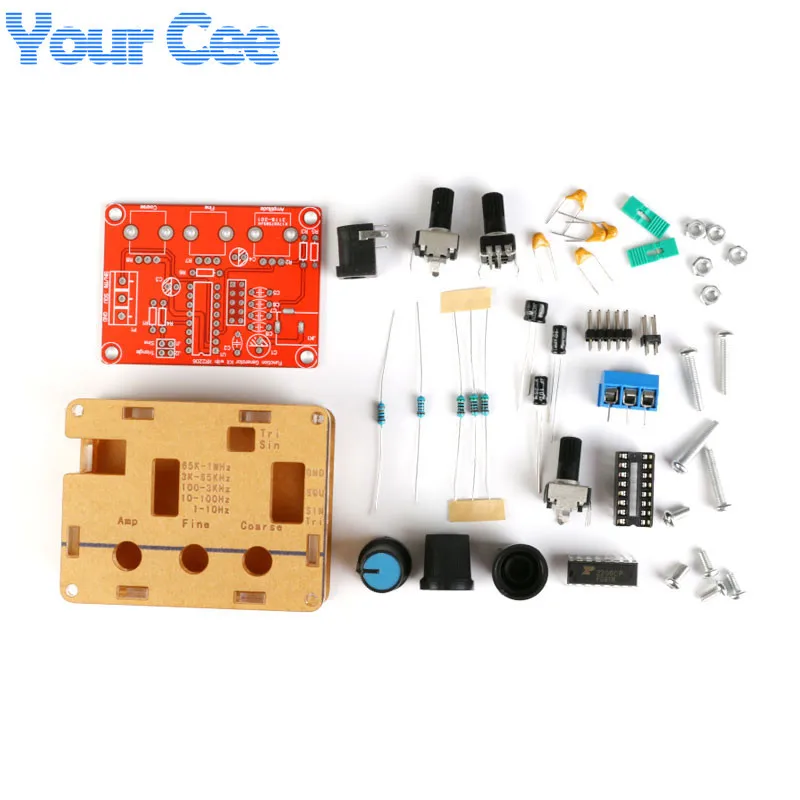

Параметры продукта Параметры: Технические характеристики: Мощность: 9-12 В DC вход Форма волны: квадрат, синус и треугольник Сопротивление: 600 Ом + 10% Частота: 1 Гц-1 МГц   Синусоида Амплитуда: 0 В до 3 В, 9 В DC вход Искажение: менее 1% (1 кГц) Плоскостность: + 0,05дб 1 Гц-100 кГц   Прямоугольная волна Амплитуда: 8 в при 9 В постоянного тока (без нагрузки) Время подъема: менее 50 НС (1 кГц) Время осени: менее 30 НС (1 кГц) Симметричность: менее 5% (1 кГц)   Треугольной формы волны Амплитуда: 0 В до 3 В, 9 В DC вход Линейность: менее 1% (до 100 кГц) 10 мА   Схема характеристики 1. Может генерировать синусоидальные волны, треугольные волны, квадратные волны 2. Частота может быть от 1 Гц-1 МГц 3. Частота, амплитуда регулируется 4. Пятизначное разрешение 5. Регулировка частоты с грубой регулировкой, тонкая регулировка 6. Широкий диапазон электропитания, может использовать внешний источник питания 9-12 В или 9 В батареи 7. Все встроенные компоненты, несколько компонентов, простая установка и ввод в эксплуатацию   Меры предосторожности при сварке, следуйте инструкциям ниже 1. Компоненты припаиваются на передней части доски. От низкого до высокого, компоненты с более низкой высотой, такие как кристалл, конденсатор, резистор, Диод и т. д., припаиваются в первую очередь. 2. Паяльная IC розетка, клеммный блок, конечная розетка, регулируемый потенциометр. 3. С задней стороны диагональных плоскогубцев, вырезать булавки как можно короче.   Отладка 1. После завершения пайки вставьте IC, XR2206CP, обратите внимание на направление IC, вставьте обратный чип! 2. Не спешите включаться, сначала проверьте, подключен ли IC. 3. Вставьте блок питания, блок питания на 5,5*2,1 порт, полярности положительный и отрицательный внутри, напряжение питания: 9-12 В, форма волны, превышающая 12 В, может быть нестабильной.   Шаги для использования 1. На J1 jumper cap Синий терминал SIN/TRI выводит синусоидальную волну (Примечание J1, J2, только один может быть вставлен, не оба) 2. J2 колпачок перемычки подключен, SIN/TRI Синий терминал выход треугольной волны (Примечание J1, J2, только один может быть вставлен, не может быть вставлен одновременно) 3. SQU синяя Клеммная колодка Выходная квадратная волна 4. Ампер-это Синусоидальная волна, треугольная волна с регулировкой амплитуды 5. Отлично настроен на частоту 6. Грубая регулировка частоты   Схема
