Новое поступление 2,3 GHz ~ 2,9G 5 "LCD обработанный RF анализатор спектра SPAN/RBW/CENT/MARKER MAXHOLD

Пожалуйста, свяжитесь со мной для получения инструкции на английском языке

В процессе применения радиочастотного теста, беспроводной оптимизации, размещения на месте, запроса помех и т. д. часто требуется Распределение спектра тестового сигнала; измерение на месте должно быть портативным, в то время как портативный анализатор спектра в Европе и Америке также составляет около 3 кг, и полевой тест неудобен.

Этот спектральный детектор, встроенный литиевый аккумулятор и компактный и легкий, может заряжаться с помощью стандартного зарядного устройства 5 в мобильного телефона, полная мощность используется для около 9 часов. Спектрограмма в реальном времени, хроматограмма частоты и термограмма спектра в обнаруживаемом диапазоне частот 2,3 ГГц ~ 2,9 ГГц удобны и просты в использовании.

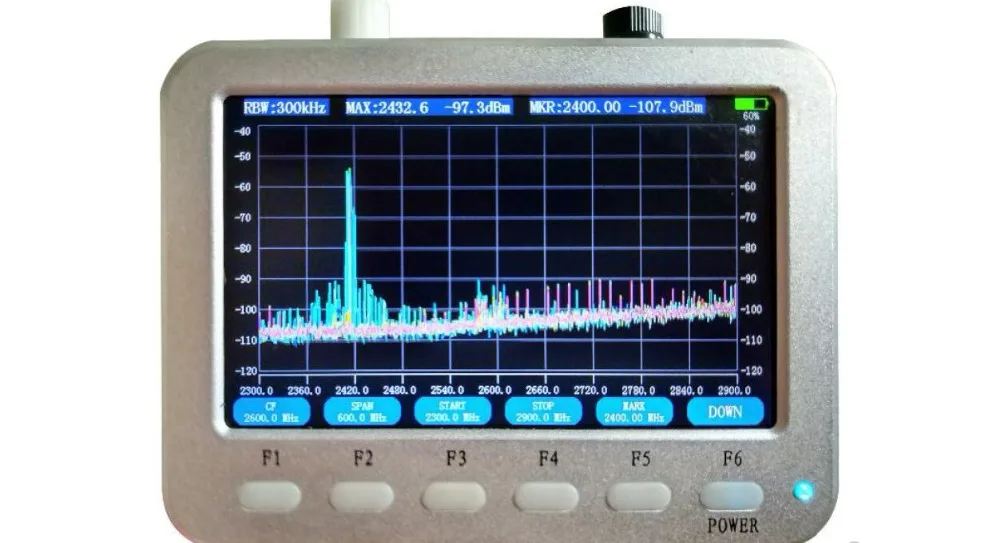

Анализ спектра в реальном времени: сканирование спектра в реальном времени, функция SPAN/RBW/CENT/MARKER, функция MAXHLOD, автоматическое обнаружение максимальной мощности.

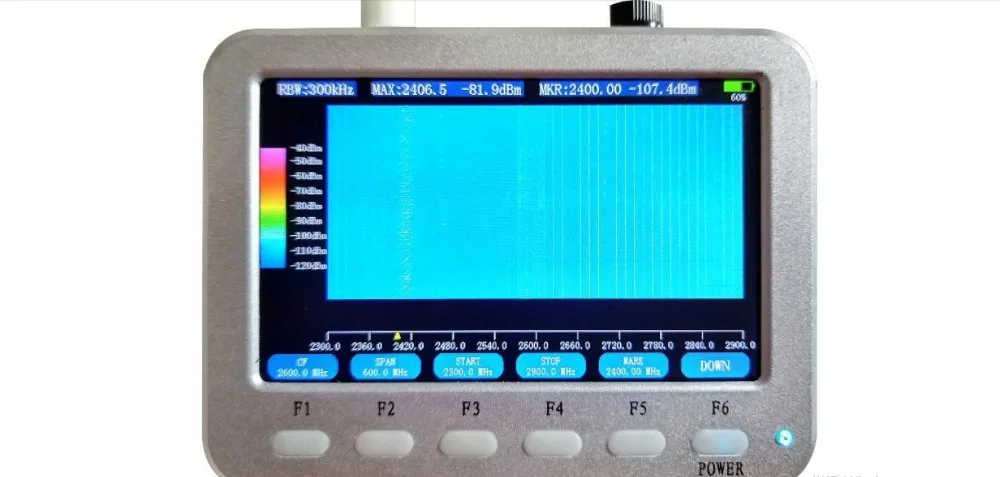

Функция частотной хроматограммы: отображение общего времени и характеристик спектра в течение определенного периода времени, циклическое распределение всего спектра в течение 5 минут, простота просмотра частотных помех или утечки запуска

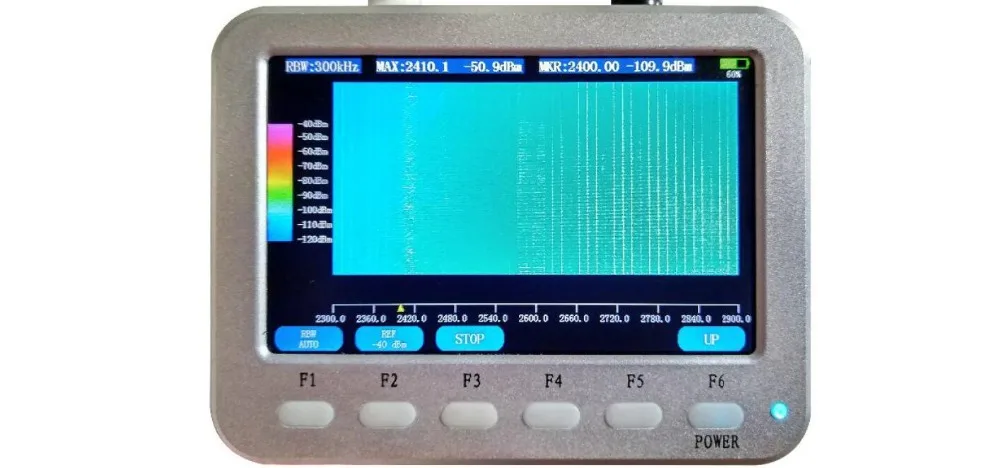

Функция термограммы спектра: отображение спектральной плотности перекрытия контура в течение определенного периода времени, а количество повторений более красное, что удобно для анализа статических характеристик спектра в течение определенного периода времени.

Характеристика:

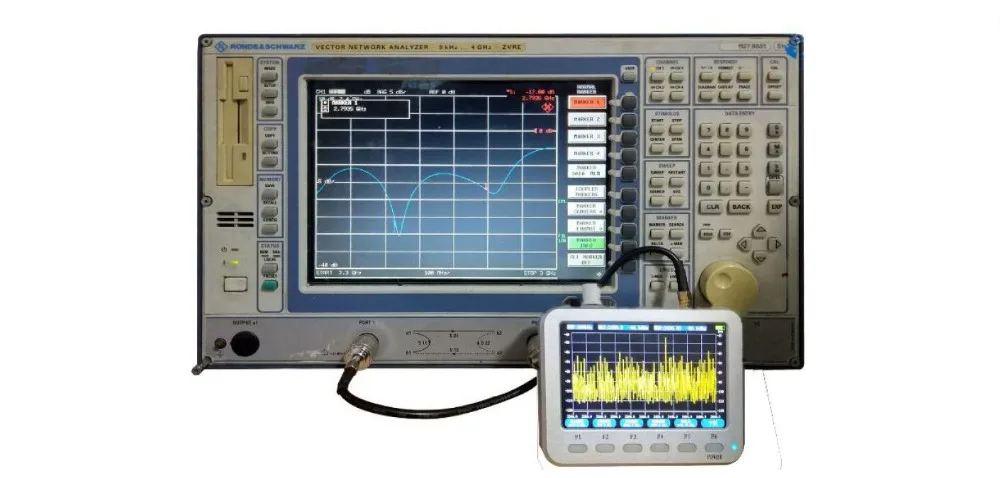

S11 (Типичный)

-20 дБ

Частотный диапазон (МГц)

2,3 ГГц ~ 2,9 ГГц

Неровность в диапазоне

1 дБ (после калибровки)

RBW (кГц)

3, 10, 20, 50, 100, 200, 500 кГц

DANL (средний уровень шума)

-110 дБм (Типичный)

Точность амплитуды

+-1,5 дБм

Время сканирования

200 мс

Функция MAXHOLD

Стенд

Регулируемый контрольный уровень

Стенд

Частота обновления дисплея

5 Гц (5 экранов в секунду)

Разрешение ЖК-дисплея

TFT 800 × 480

Размер ЖК-дисплея

5 дюймов

RF интерфейс

SMA-K

Хроматограмма

Стенд

Термальная карта

Стенд

Встроенные часы RTC

Стенд

Емкость аккумулятора

3300 мАч (Типичный)

Тип батареи

Литиевая батарея Panasonic 18650

Время зарядки

От 4 до 5 часов

Зарядный интерфейс

Интерфейс Micro USB

Срок службы батареи

9 часов

Размеры

135 мм * 101 мм * 30 мм (без ручки и высоты антенны)

Рабочая температура

От-20 до 45 градусов

Температура хранения

От-20 до 70 градусов

Диапазон измерения сигнала

-100 ~-10 дБм

(Большой сигнал плюс аттенюатор входит)

Описание кнопок, портов и функций:

Порт и индикаторы

Индикатор горит синим, когда он обычно включается, красным при зарядке, и зарядка закончена зеленым.

Интерфейс USB-это Micro USB, а источник питания-5 В/1 А.

Интерфейс антенны этот инструмент является стандартным SMA female (SMA-K наружным винтовым отверстием) должен использоваться со стандартным штекером (SMA-J внутренним винтом). Обратите внимание, что интерфейс SMA имеет нормальный срок службы около 1000 раз (после срока службы потеря контакта сигнала становится большой или контакт нестабильный), антенна часто заменяется или используется кабель RF, а адаптер SMA должен использоваться для продления срока службы оригинального интерфейса.

Функция и использование

Общее введение функции кнопки:

Функциональные кнопки (F1 ~ F6) находятся в одном соответствии с ярлыками меню LCD и выбираются и нажимаются для ввода соответствующих функций;

Кнопка включения/выключения питания (F6). Нажмите и удерживайте кнопку питания (F6), чтобы выключить его (Примечание: операция выключения действительна при возврате к основному интерфейсу, и другой интерфейс должен вернуться к операции основного интерфейса).

Функция спектра в реальном времени

Для верхнего роторного кодировщика инструмента вращение влево и вправо может регулировать соответствующее значение и нажмите кнопку, чтобы указать функцию подтверждения.

Кнопка F1 Соответствует настройке функции центральной частоты (Примечание: Диапазон настройки частоты составляет 10 ~ 2700 ГГц):

F3 соответствующая Настройка Регулировка шаг Точность 10;

F4 соответствующая Настройка точность шага регулировки составляет 1;

F5 соответствующая Настройка точность шага регулировки составляет 0,1;

F6 соответствует возврату к предыдущему интерфейсу.

Кнопка F2 используется для установки функции полосы пропускания (Примечание: Установите диапазон полосы пропускания 0 ~ 1500 МГц, специфическая операция является той же настройкой частоты центра).

Кнопка F3 соответствует функции запуска частоты (Примечание: Установите диапазон частоты начала от 10 МГц до конечной частоты, и специфическая операция является той же центральной частотой).

Кнопка F4 соответствует конечной частотной функции настройки (Примечание: Установите начальный Частотный диапазон пусковой частоты ~ 2700 МГц, специфическая операция является той же центральной частотной настройкой).

Кнопка F5 соответствует функции set point (Примечание: диапазон измерения частоты начала ~ до конечной частоты):

F2 Соответствует настройке контрольной частоты входного маркера (Примечание: специфическая операция-это та же Центральная настройка частоты);

F3 Соответствует настройке частоты маркера в центр частоты;

F4 Соответствует настройке максимальной частоты до центральной частоты;

F6 соответствует возврату к предыдущему интерфейсу.

Соответствующие настройки F6 переключаются на следующую страницу.

F1 Соответствует настройке функции разрешения (Примечание: Диапазон настройки разрешения-3, 10, 20, 50, 100, 200, 500 кГц):

F1 Соответствует настройке разрешения ввода вручную (Примечание: после ручного настройки режим станет ручным):

Может переключаться между 3, 20, 50, 100, 200, 500 кГц непосредственно через ручку.

F3 Соответствует настройке для автоматического настройки режима разрешения.

F6 соответствует возврату к предыдущей функции интерфейса.

Кнопка F2 соответствует функции настройки исходного уровня (Примечание: диапазон исходного уровня составляет-120 ~ 0 дБм, а конкретная операция такая же, как и настройка центральной частоты).

Кнопка F3 устанавливает максимальную функцию удержания ВКЛ или ВЫКЛ.

Функция хроматограммы

Частота центра, полоса пропускания, частота запуска, частота конца, точка маркера, разрешение и контрольный уровень операций и функций такие же, как и выше (управление интерфейсом спектра в реальном времени).

Ключ F3 Соответствует настройке хроматографического обновления для остановки или запуска, и хроматограмма может быть остановлена в любое время для детального анализа общего распределения (Примечание: В этом режиме, доступны только функции маркера и остановки запуска).

2.2.3 функция тепловой карты

Частота центра, полоса пропускания, частота запуска, частота конца, точка маркера, разрешение и контрольный уровень операций и функций такие же, как и выше (управление интерфейсом спектра в реальном времени).

Кнопка F3 соответствует функции очистки экрана вручную.

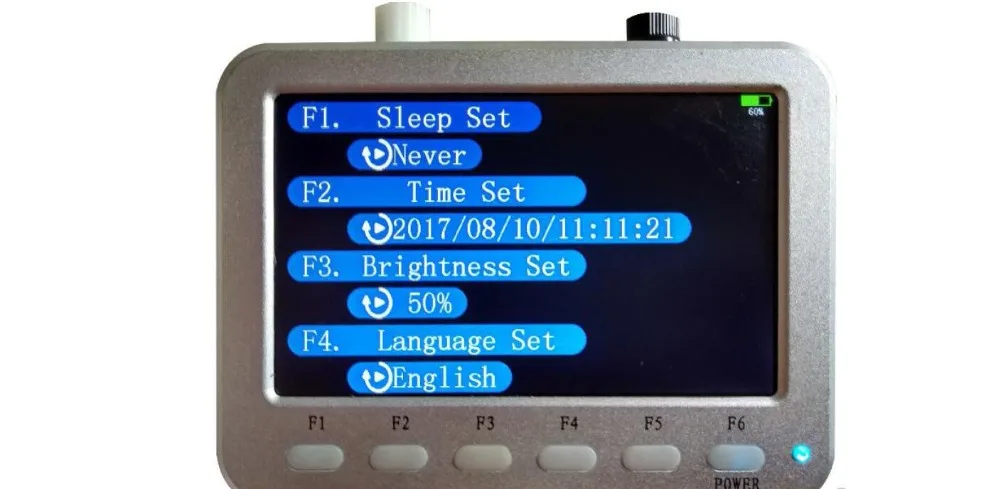

Настройки

Кнопки F1, F2 и F3 отображают соответствующие настройки. Нажмите кнопку, чтобы подтвердить функцию, и поверните влево и вправо, чтобы отрегулировать соответствующее значение. Нажмите и удерживайте кнопку F6, чтобы вернуться к предыдущей функции интерфейса.

Настройка сна, после настройки, вы можете настроить время с помощью ручки. После настройки, вы можете подтвердить с помощью кнопки OK. (Примечание: диапазон 1 ~ 60 минут и установка никогда не выключится автоматически)

Настройки времени, F1 ~ F6 соответственно соответствуют году, месяцу, дню, часу, минуте и секунде. После завершения настройки нажмите кнопку OK для подтверждения.

Настройка яркости, после выбора, яркость может быть отрегулирована ручкой. После регулировки, он может быть определен кнопкой OK. (Примечание: относительный диапазон яркости составляет 0 ~ 100%).
