Детали для 3D принтера Stepstick A4988 DRV8825 модуль драйвера шагового двигателя с

---

Примечание:

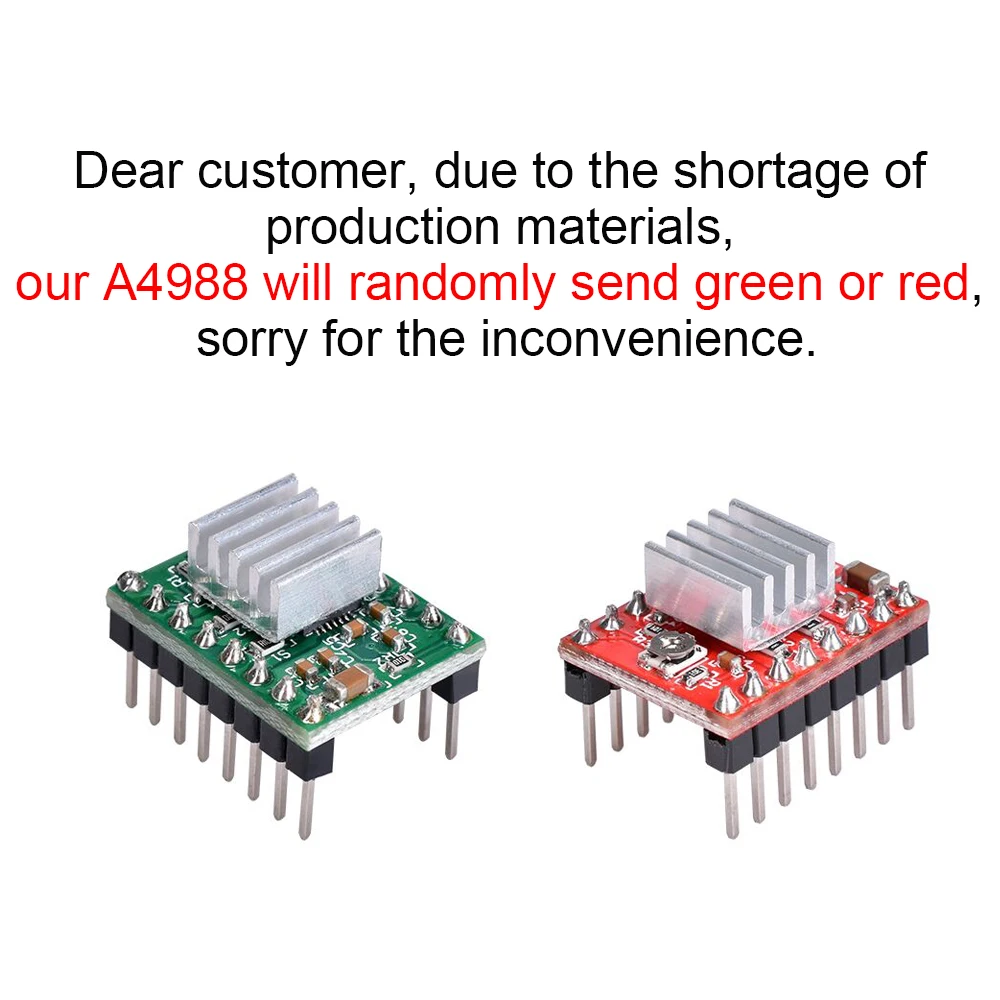

Уважаемый клиент, из-за нехватки производственных материалов,Наш A4988 случайно отправит зеленый или красный цвет, Извините за неудобства.













Почему вы должны выбрать наш драйвер BIQU? 1. У нас Самая выгодная цена 2. Наш радиатор с наклейкой, так прост в использовании

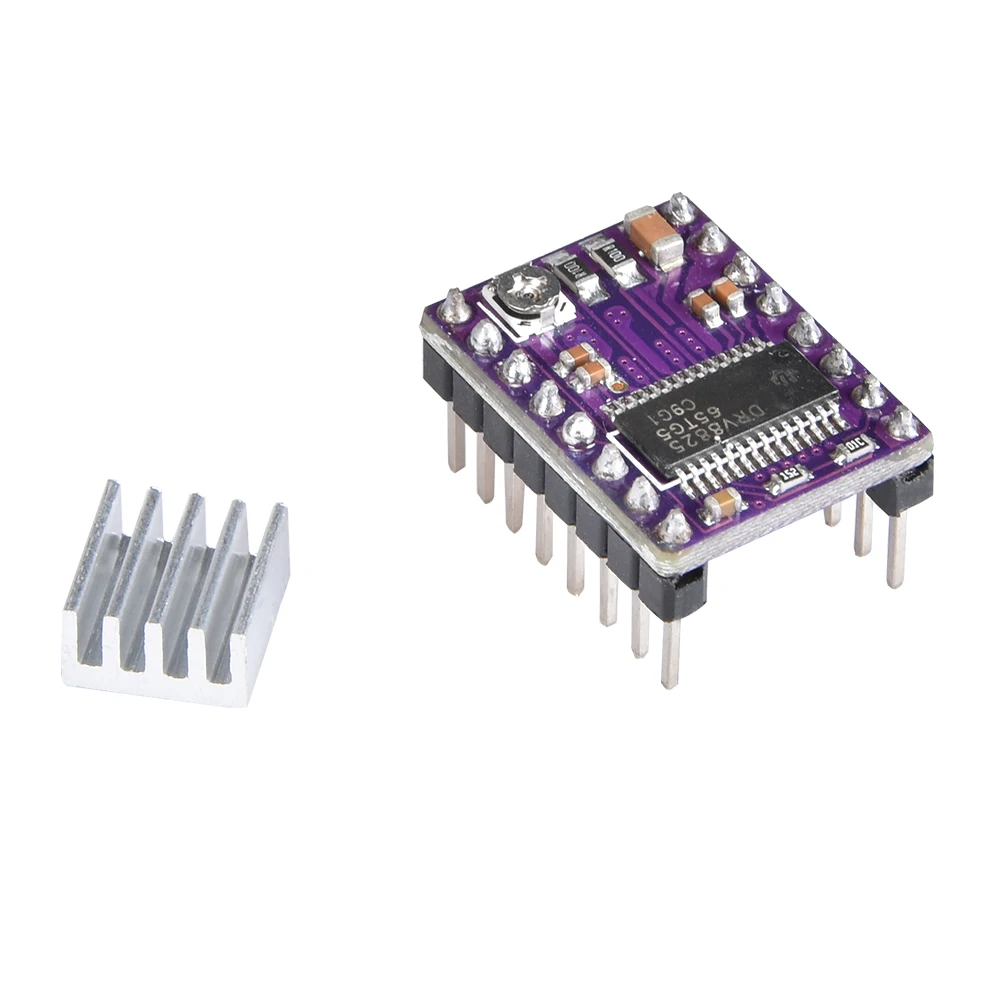

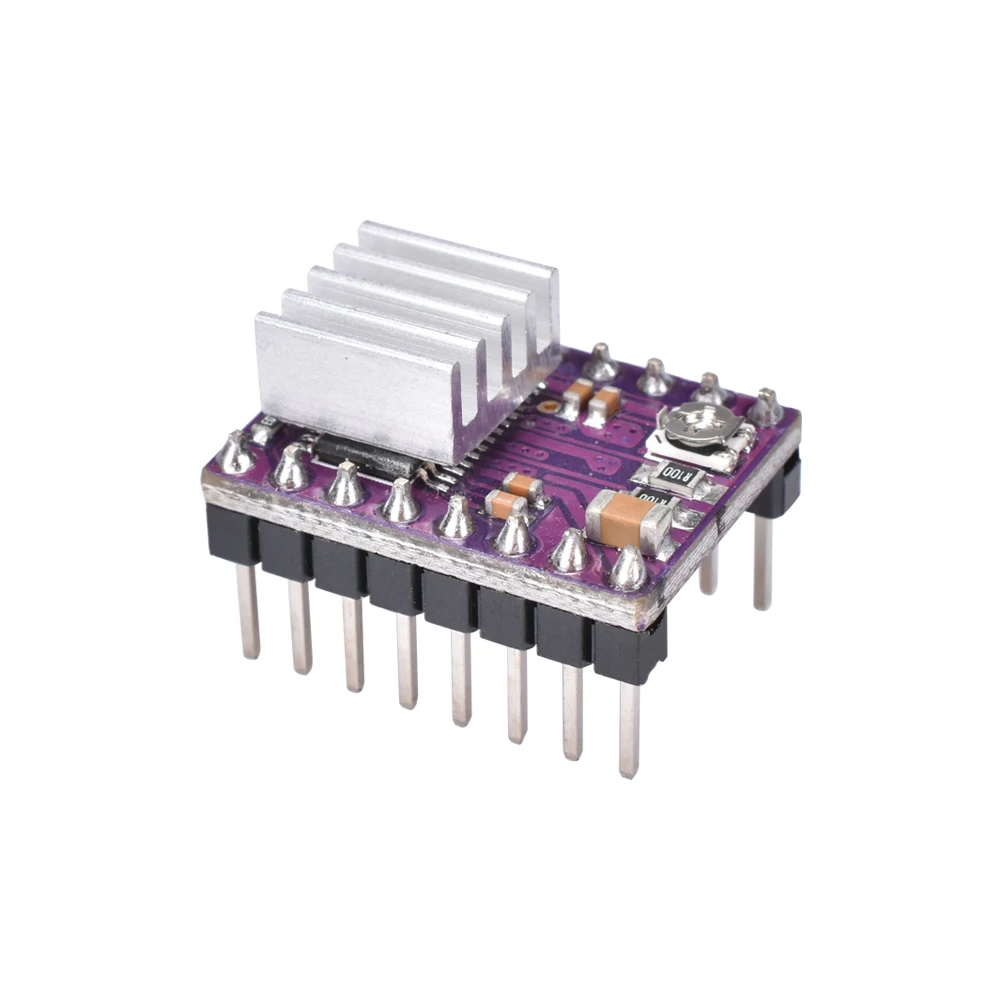

Краткое введение DRV8825

DRV8825 Драйвер шагового двигателя плата перевозчика TI DRV8825 микро биполярный шаговый двигатель привод является прорывом. Модуль имеет pinout и интерфейс с нашим A4988 шаговым приводом, что почти то же самое, поэтому его можно использовать в качестве лучшей производительности для замены выдвижной доски меню во многих приложениях. DRV8825 оснащен регулируемым ограничением тока, защитой от перегрузки по току и перегрева, шестью микроразрешениями (вниз 1/32-шаг). Он использует 8,2-45 V, может обеспечить до около 1,5 фазе без теплоотвод или принудительная воздушный поток (мощностью до 2,2 на единицу обьема в достаточном количестве дополнительные охлаждения). Особенности продукта Простой интерфейс управления шагами и направлением 2 шесть различных шагов разрешения: полный шаг, половина шага, 1/4-шаг 1/8-Шаг 1/16-шаг, 1/32-шаг 3. Не могли бы вы непосредственно контактировать с 3,3 V 5 V системы 4 выключение температуры, отключение перегрузки по току, блокировка низкого напряжения 5 Защита от короткого замыкания 6,4 слой 2 oz Медная печатная плата, для улучшения теплоотвода 7 Открытый припой под нижней частью драйвера IC на печатной плате pad 8 Размер модуля, штифт и интерфейс, соответствующие A4988 операторы шагового двигателя во многих отношениях 9 регулируемое Управление током позволяет установить потенциометр, который позволяет использовать Номинальное напряжение шагового двигателя или более, чтобы достичь более высокой скорости максимального выходного тока 10 интеллектуальное управление разделкой автоматически выбирает правильный текущий режим распада (быстрый спад или медленное спад) 11 максимальное 45 В напряжение питания 12 встроенных регуляторов напряжения (необходимо для любого внешнего логического напряжения питания)

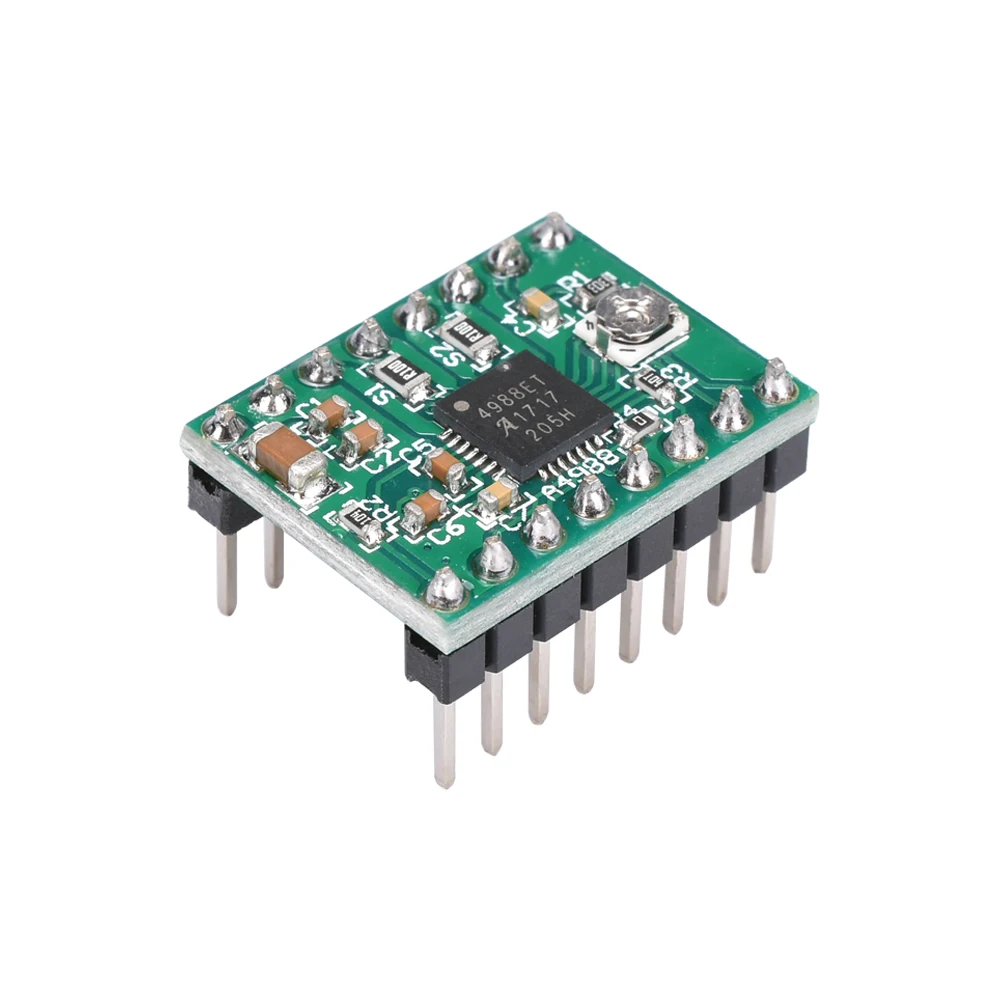

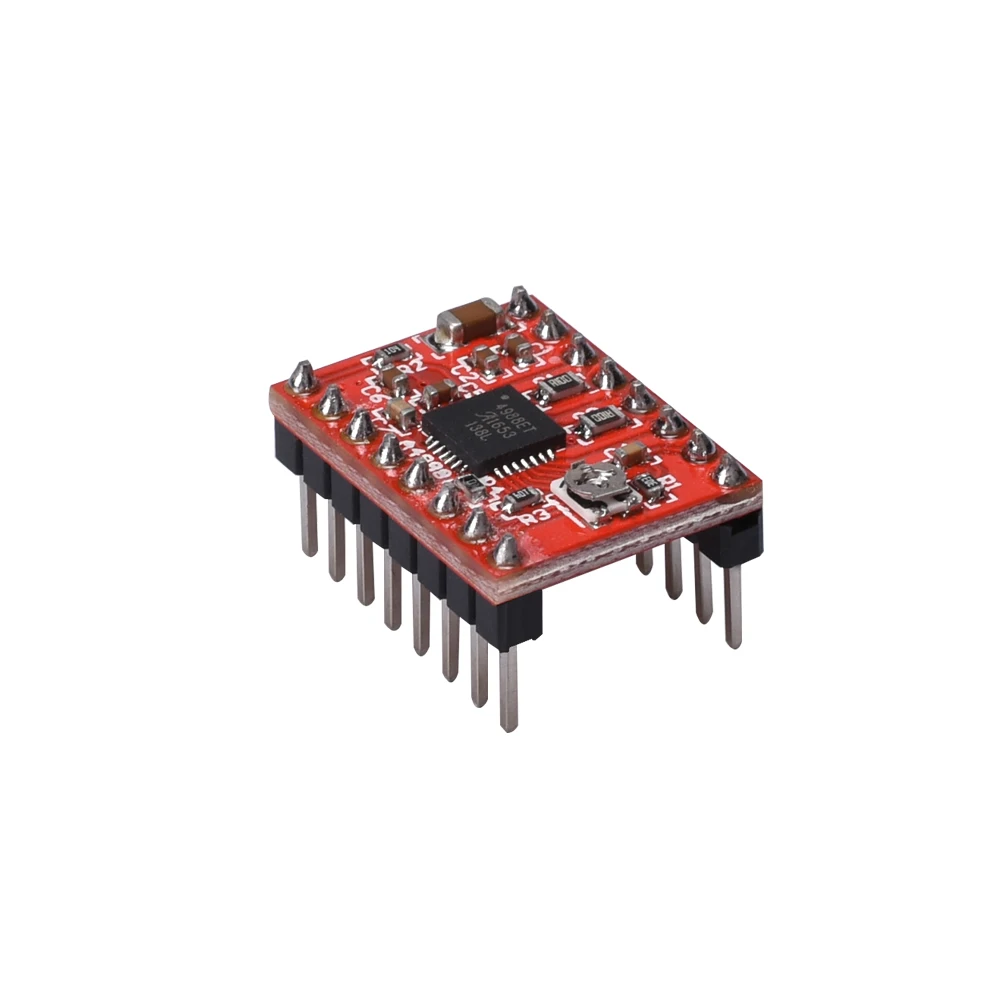

A4988 особенность:

Этот продукт является несущей доской или разделительной доской для микрошагового драйвера Allegro A4988 DMOS с переводчиком и защитой от перегрузки по току; Вот некоторые ключевые особенности драйвера: + Простой интерфейс управления шагами и направлением + 5 различных шаговых решений: полный шаг, 1/2-шаг, 1/4-шаг, 1/8-шаг и 1/16-шаг + Интеллектуальное управление разделкой, которое автоматически выбирает правильный текущий режим распада (быстрый спад или медленное спад) + Температурное выключение, блокировка под напряжением и защита от перегрева по току Защита от короткого замыкания и короткого замыкания + Регулируемое Управление током позволяет установить максимальный выходной ток с потенциометром, что позволяет использовать напряжение выше номинального напряжения вашего шагового двигателя для достижения более высоких скоростей Использование драйвера: Мощность подключения: Драйвер необходимо логическая напряжение питающей сети (3-5,5 V), которые должны быть подключены через VDD и GND булавки и двигатель напряжение питающей сети (8 - 35 V) для подключения через VMOT и GND. Он может доставить до appr. 1 А на фазу без теплоотвода или принудительного воздушного потока. Двигатель точек подключения: 4, 6, и 8-жильный шаговые двигатели может быть вызвано в A4988 в том случае, если они будут правильном подключении. 1 шт. * Драйвер A4988 / DRV8825
