Фонарь напряжения дуги контроллер высоты для плазменной резки XPTHC-4H

Применение

XPTHC-4H поддерживает почти все плазменные резаки на рынке, такие как гипертермический, Тепловая Динамика...

И он поддерживает все контроллеры резки с ЧПУ на рынке, такие как Hypertherm, Burny контроллеры промышленного уровня или Mach3, такие контроллеры DIY, потому что XPTHC-4H может начать автоматическое управление высотой с или без автоматического включения сигнала с ЧПУ. Но с автоматическим включением/отключением сигнала с ЧПУ, THC будет работать лучше.

Основные параметры и характеристики

Входная мощность: AC24V+10%,50 Гц/60 Гц или DC24V ± 20%;

Двигатель: DC24V двигатель постоянного тока;

Привод двигателя: ШИМ;

Выходной ток: 0.1A-1.8A;

Грузоподъемность: максимум 20 Вт;

Рабочая температура:-10 °F 60 ℃;

IHS: переключатель IHS и бесконтактный переключатель IHS; Не поддерживает удерживающую крышку

Способ работы: Проверьте выход arc enable, 200mA оптический соединитель OC выход двери

Коэффициент делителя напряжения: 50:1 неизолированный на делителе напряжения; 1:1 изоляция внутри THC

  Точность управления: ± 1V ∽ ± 3V, зависит от мотора и подъемник пользователя.

Скорость подъема: 1000 мм/мин превышение 3000 мм/мин (свяжитесь с поставщиком, если он превышает диапазон скорости);

Дуги Напряжение ранг: с алюминиевой крышкой, 50В ∽ 250V,

Защита от перегрева: регулировка ШИМ, текущие отзывы;

Максимальная скорость тестирования: 12000 мм/мин (это связано с настройкой скорости подъемника и напряжения и чувствительности двигателя)

XPTHC-4H-это новейший дизайн THC, специально для портативного станка для резки с ЧПУ и небольшого станка типа стенда, с 32 ручными процессорами и аналогичным Управлением по высоте цепи.

Характеристика:

1. Установка: пользователь может установить панель управления THC на рабочем интерфейсе или установить его в удобное место работы. Установите основной корпус на подходящей станции.

2. Контроллер высоты: можно изменить высоту автоматической резки в любое время

3, два режима настройки дуги Вольт:

A, режим настройки дуги Вольт: Установите дугу напряжения на рабочей панели, пусть THC работает на состоянии настройки дуги вольт. Это традиционный способ работы.

B, напряжение дуги выборки-это напряжение дуги установки: когда фонарь управления THC завершит его и плазменный запуск, и контроллер CNC откроет автоматический сигнал к THC, И THC проверит значение дуги в качестве дуги настройки, когда в начале состояние автомобиля. Подходит для небольшой плазмы.

4, высокая чувствительность: Регулировка THC чувствительность, смогли реализовать дуги вольт изменения 1V, дуги выходное напряжение изменится 1,5 V ~ 4V, и не происходит вибрации. Таким образом, lifter Начальное напряжение закрыт, связанных с THC чувствительность, наш подъемник для Начальное напряжение является 1,5 V ~ 2V.

6, хорошая стабильность: XPTHC-4H имеет 5 комплектов изоляции питания внутри, для реализации изоляции ввода/вывода; Выборочная изоляция дуги вольт; Изоляция привода; И изоляция управления.

XPTHC-4H имеет полные функции отдельно стоящего регулятора высоты дугового напряжения фонарь. Но так как это с небольшим корпусом, двигатель подъемника должен быть менее 20 Вт на портативном станке для резки с ЧПУ, светильник для Козловой Машины и небольшой скамейки типа машины и т. Д.

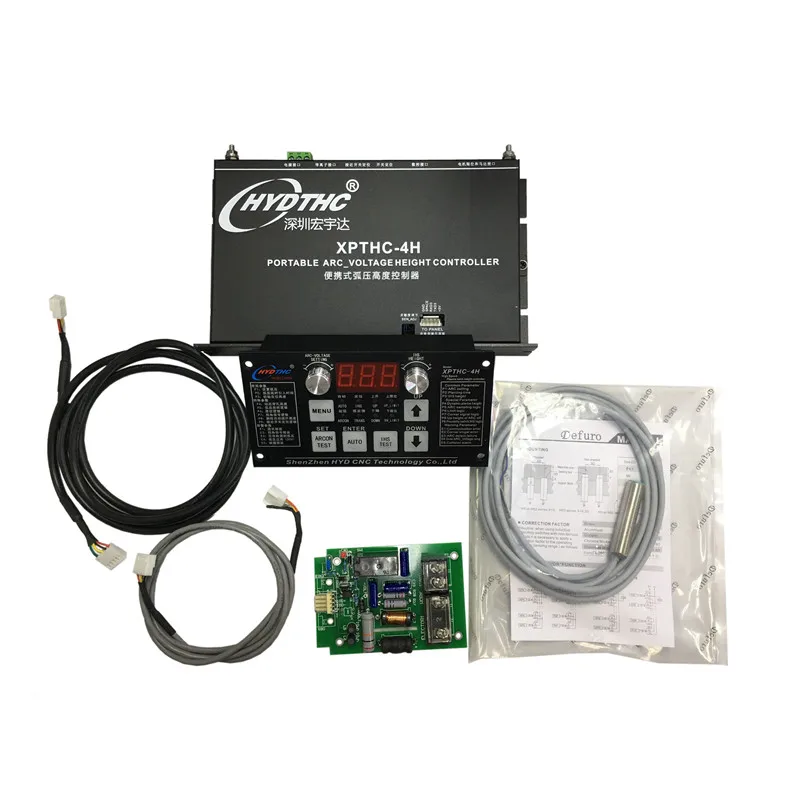

Фото-шоу
