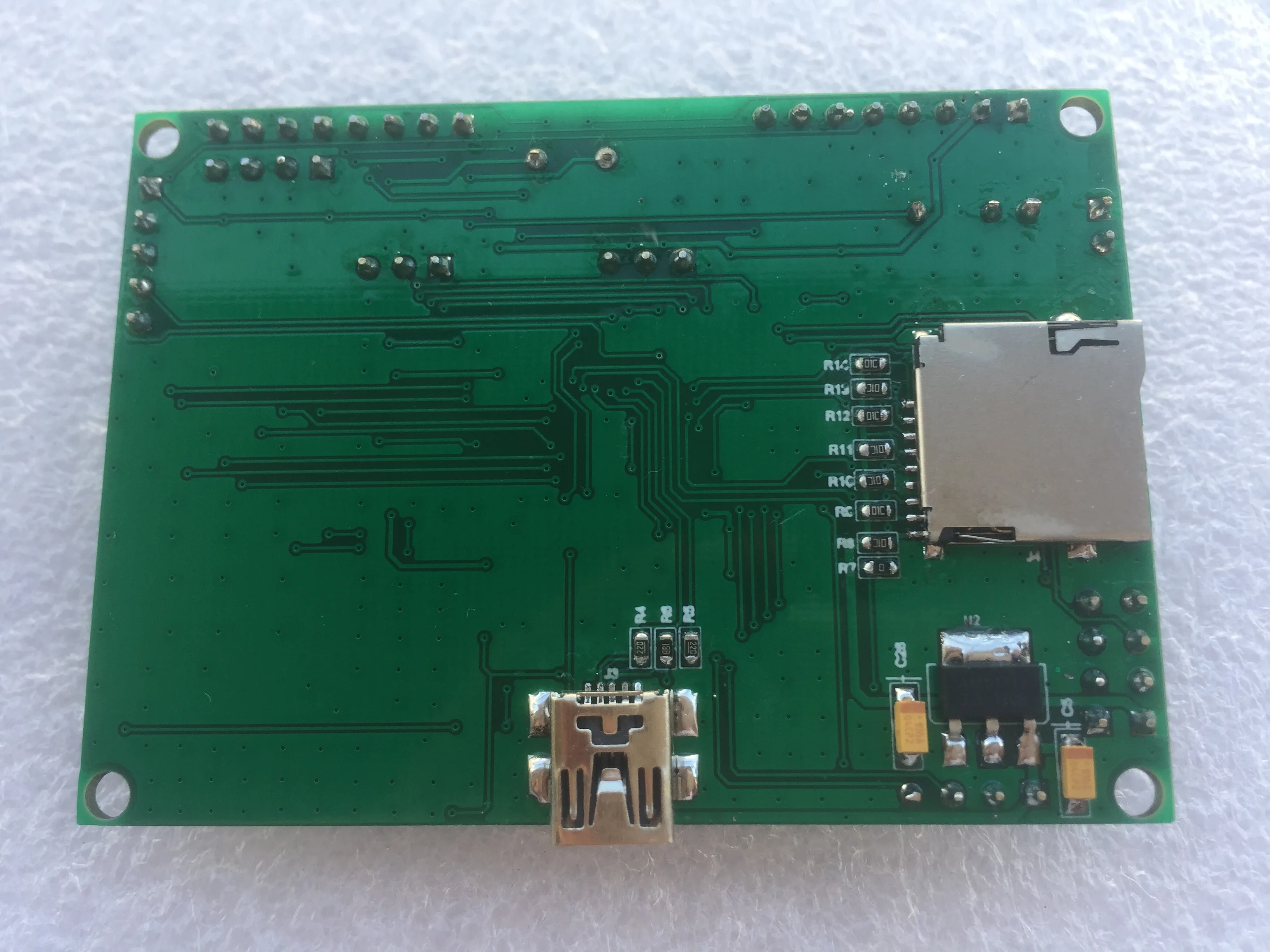

1. Название: CLRC663 Development Board/STM32 Development Board/NFC Development Board/PSAM Development Board/V2.0

2. Описание ребенка

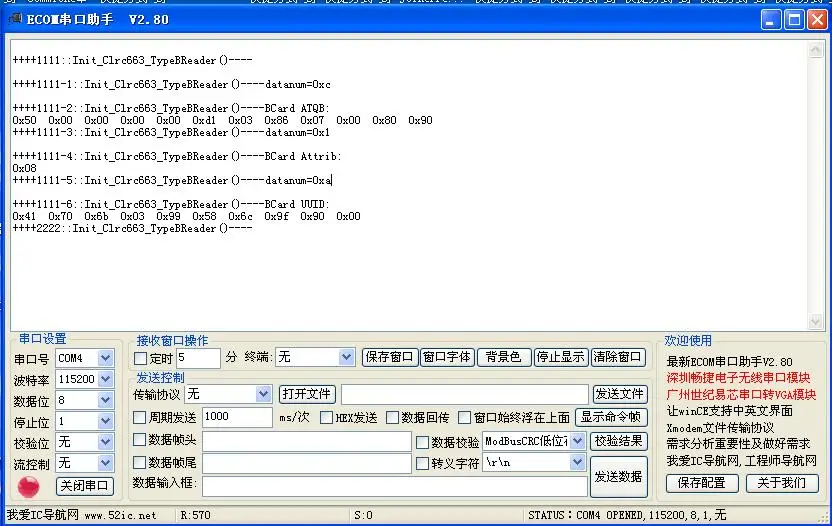

Электронная технология Junwei успешно реализовала UUID считывание идентификационной Карты второго поколения на платформе STM32 + CLRC663. Как показано на следующем рисунке, исходный код под платформой STM32 предоставляется с платформой развития!

1> эта плата разработки поддерживает PSAM contact card, но не предоставляет исходный код для работы PSAM!

2> Плата разработки STM32 контролирует чип CLRC663 через SPI автобус для улучшения скорости связи.

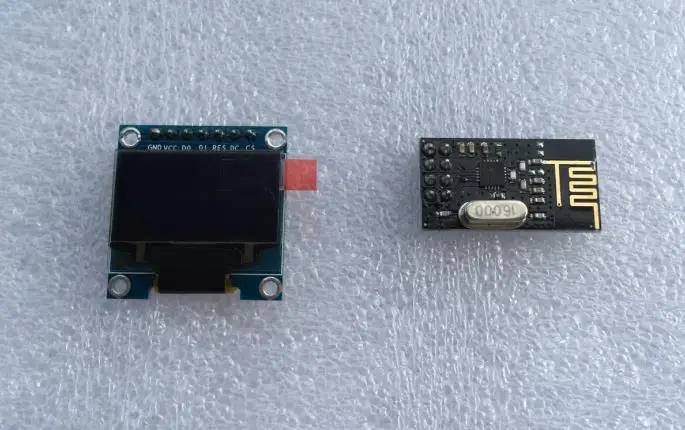

Посылка имеет два больше модулей, чем официальный стандарт--один-0,96 дюйма 128*64 матричный oled-экран + + +, а другой-2,4G модуль беспроводной связи NRF24L01.

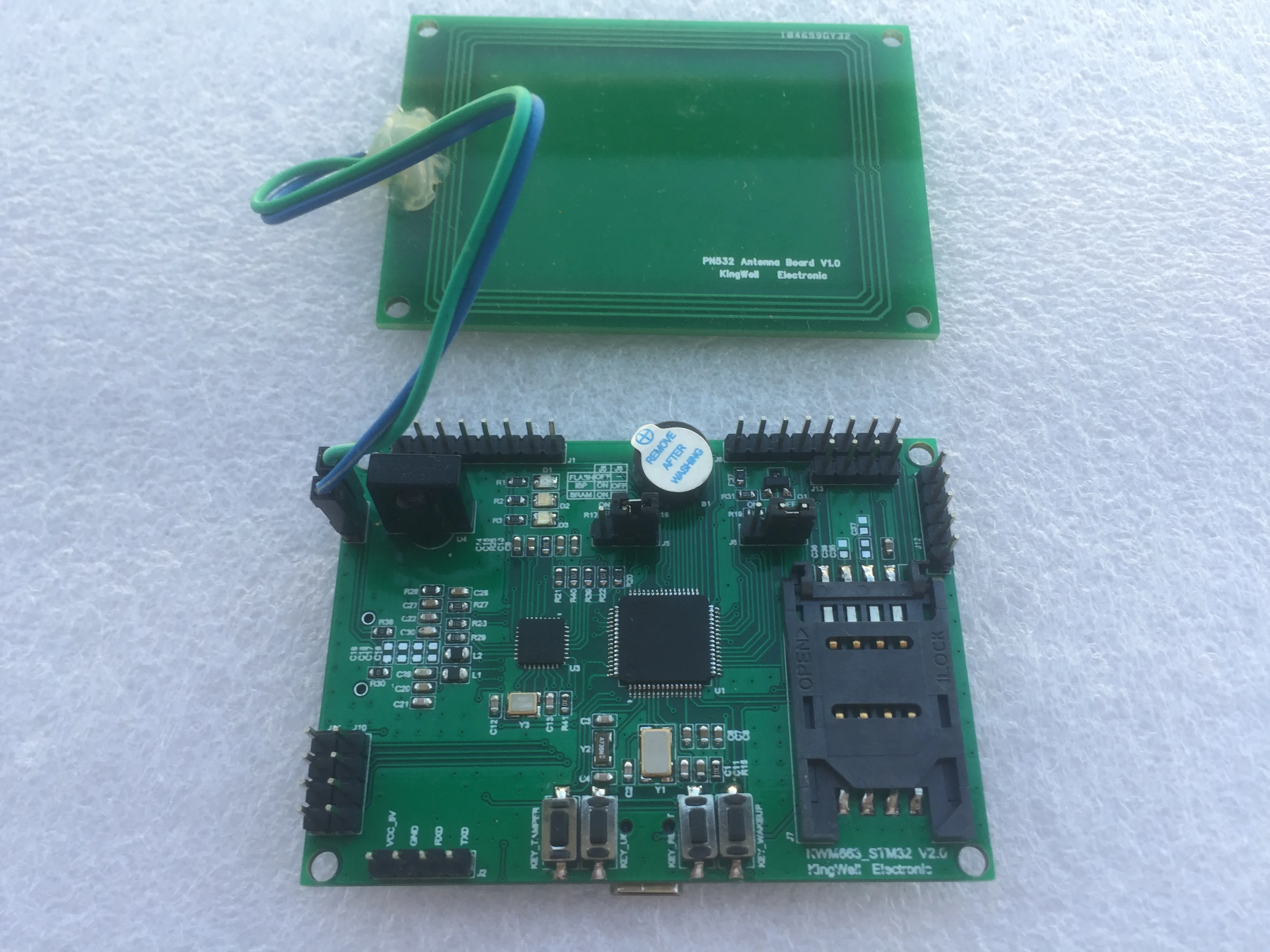

KWM663_STM32 development board-это простая, простая в использовании и мощная контрольная плата NFC, разработанная по электронной технологии Junwei.
Подходит для большинства компаний, отдельных лиц или учебных и научно-исследовательских учреждений, которые заинтересованы в технологии NFC, имеет высокую экономичную плату развития.
Плата разработки интегрирует Новейшие и самые горячие NFC чип CLRC663 и самый популярный STM32 Cortex-M3 ARM чип.

Эта плата разработки KWM663_STM32_V2.0 подходит для людей.

1. Люди, которые любят технологию NFC и технологию электронных платежей
2. Люди, которые заинтересованы в бизнесе автобусов, метро и банковских транзакций или которые хотят заниматься этими связанными индустриями в будущем
3. Разработчики, которые хотят начать в общем встроенное развитие промышленности
4. Разработчики, которые хотят учиться у STM32 MCU development

1> Введение в технологию NFC

Полное имя NFC находится вблизи поля связи, то есть, близкое к полю беспроводной связи. Это технология расширения на основе RFID, инициированная Philips и спонсируемая Nokia, Sony и другими известными производителями.
NFC развивается от интеграции бесконтактной радиочастотной технологии и технологии соединения. Он интегрирует Индуктивный кард-ридер, индуктивную карту и функцию «точка-точка» на одном чипе и может идентифицировать и обменивать данные с различными совместимыми устройствами в коротком диапазоне.
Первоначально эта технология была простым сочетанием технологии RFID и технологии сбора данных. Теперь он превратился в беспроводную коммуникационную технологию с коротким расстоянием, и тенденция роста довольно быстрая. В отличие от RFID, NFC имеет характеристики двунаправленного соединения и распознавания.
Технология NFC способствует стандартизации в рамках ISO 18092, ECMA340 и ETSI TS102-190 и совместима с базовыми рамками ISO 14443 TypeA, ISO 14443 TypeB и Felica standard бесконтактные смарт-карты.

2> функции технологии NFC

1. Функция считывания карт, аналогичная обычному кардридеру RC500
2. Функции аналоговой карты, такие как S50, S70 карты Mifare
3. Связь «точка-точка» может быть просто понятна как связь между двумя картами-читателями.

3> Область применения технологии NFC

1. Электронный платеж, электронный платеж на автобусе, метро и мобильный телефон
2. Обмен информацией, безопасность и конфиденциальность, передача данных с помощью NFC
3. Идентификация этикеток, защита от подделок и т. Д.
4. Загрузка онлайн-приложений, таких как членские карты, купоны, местные карты и т. д.

4> характерные параметры KWM663_STM32_V2.0 макетной платы

1. Колебание рабочих кристаллов CLRC663 составляет 27,12 МГц, STM32-8 МГц, а KWM663_STM32-66301.

2. Режим управления от STM32 до CLRC663 предназначен для последовательной связи, которая также является наиболее доступным интерфейсом для клиентов, А также уменьшает порог использования всей платы разработки и технические ограничения программного обеспечения и аппаратной среды.

3. Поддержка различных режимов конфигурации чипа, основной режим-режим чтения/режим NFC-IP. Клиенты могут настроить KWM663_STM32 в соответствующий режим в соответствии с их собственными потребностями и могут достичь WYSIWYG как можно скорее.

4. KWM663_STM32 соединяет всю антенну RFID, так что клиенты могут выбрать тип антенны и положение гибко в соответствии с их сценариями применения.

5. Слот для карт PSAM на плате способствует интеграции функций карт PSAM.

6.V2.0 доска изменяет 20PIN JTAG интерфейс 4-контактный интерфейс SWD, уменьшает занятие пространства и соответствует срокам разработки.


5 > KWM663_STM32_V2.0 плата разработки аппаратные данные

1. Совет по развитию 1
2. USB к последовательной линии 1-серийный чип: PL2303HX
3. S50 карта 1
4. Антенна NFC
5096 дюйма 128*64 матричный oled-экран (набор 1)
6. 2. 4G модуль беспроводной связи NRF24L01 (посылка 1)

Аппаратное соединение

1 > J2.1 - VCC_5V-красный (USB_TO_TTL линия)

J2.2 - GND-черный (USB_TO_TTL линия)

3 > J2.3 - - TXD - -зеленый (USB_TO_TTL линия)

4 > J2.4 - RXD-белый (USB_TO_TTL линия)

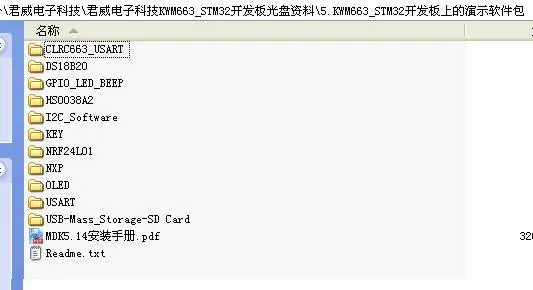

6 > KWM663_STM32_V2.0 разработка программного обеспечения данных

1. KWM663_STM32 инструкции по развитию. rar
2. Данные устройства для разработки KWM663_STM32. Rar
3. Аппаратная схема KWM663_STM32. Rar
4. PL-2303HX драйвер для чипа последовательного порта USB на макетной плате KWM663_STM32. Rar (Поддержка Win98/Win2K/WinXP платформы)
5. Демонстрационная посылка, предоставленная на KWM663_STM32 development board. Rar
6. Демонстрационная посылка NXP. Rar
7. Различные общие протоколы без карт
8. Различные Общие приложения. Rar

7> Техническая поддержка

Техническая команда имеет более десяти лет передового опыта в исследованиях и разработках технологий и имеет глубокие знания в различных отраслях аппаратного и программного обеспечения. Он может предоставить широкие технические знания и предложения с высокой осуществимостью по многим вопросам технической поддержки.
С открытым мыслью, наша техническая команда приветствует вас, чтобы проконсультироваться с различными техническими вопросами и достичь прогресса вместе, чтобы сделать все возможное для быстрого развития электронной промышленности Китая.

8> Специальное примечание
Так как Совет по развитию KWM663_STM32 все еще находится на стадии производства небольших партий, все еще есть много недостатков в производственных мощностях и поставках, поэтому он не может удовлетворить потребности массовых закупок на некоторое время. Если у вас есть большое количество потребностей, пожалуйста, дайте достаточно времени для подготовки и отладки продукции.
Кроме того, поскольку компоненты на образцовой пластине не могут быть произведены на регулярной производственной линии, должны быть некоторые красивые и неидеальные места при сварке и внешнем виде, пожалуйста, поймите и простите.

Список основных функций, предоставленных KWM663_STM32 development board

1) UART-включая коммуникационная плата интерфейса UART с ПК и CLRC663
2) I2C - M24C16 является формой шины I2C EEPROM, которая может проверить чтение и запись данных I2C.
3) GPIO - Buzzer + светодиодный фонарик
4) HS0038 инфракрасный пульт дистанционного управления
Цифровой датчик температуры 5 "DS18B20
6) функция USB
7) функция sd-карты
Ключевая функция ключа
9) функция oled-экрана
10 "NRF24L01 Беспроводная функция

Инженерный список для разработки функциональных модулей IDE на основе Keil MDK V414, предоставленный Junwei Electronic Technology

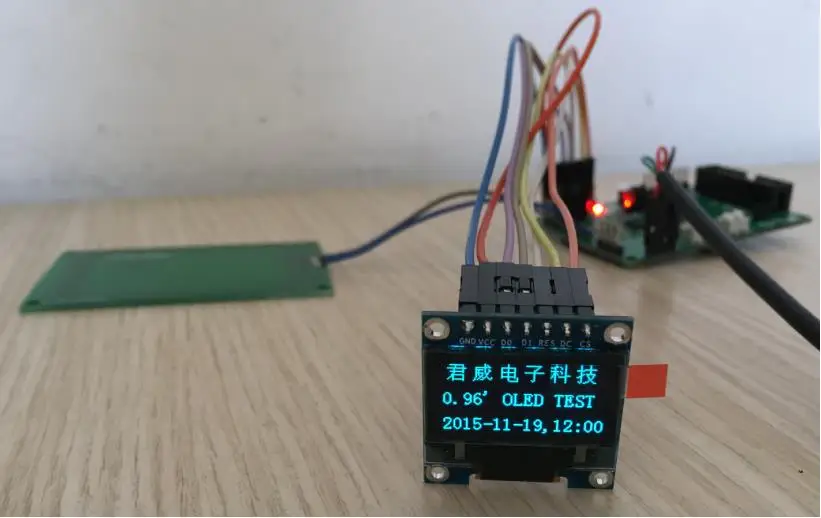

Освещение 0,96 дюймового oled-экрана

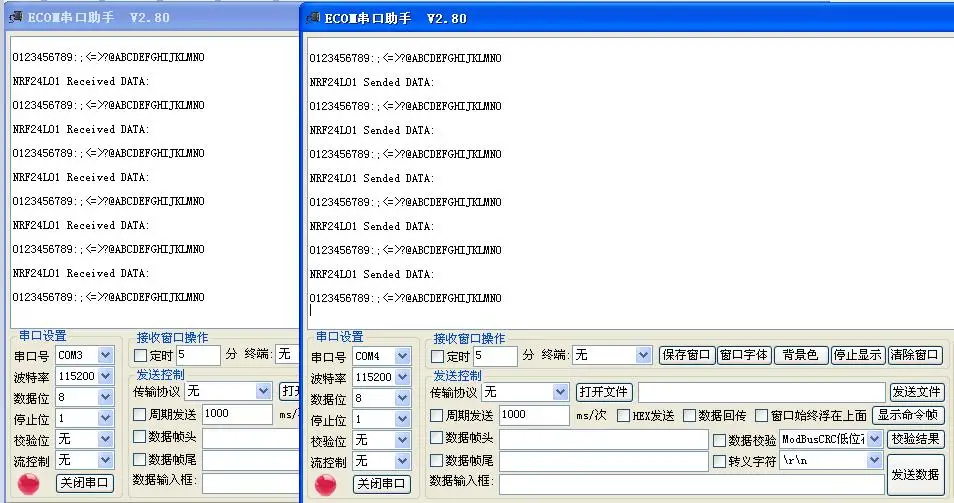

Прием и передача данных двух модулей беспроводной связи 2,4G NRF24L01

Работа карты PSAM выглядит следующим образом

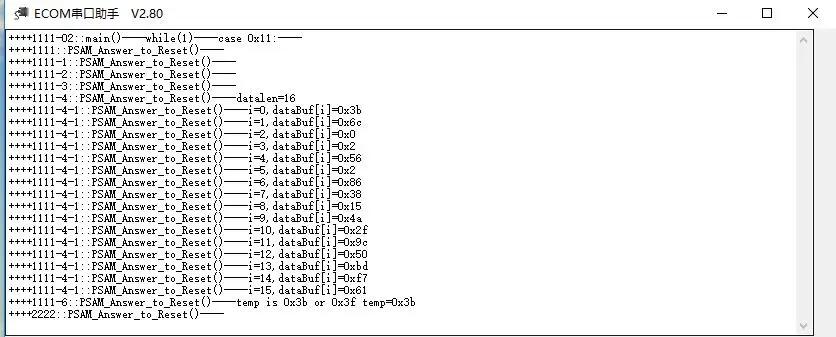

1> ответ сброса

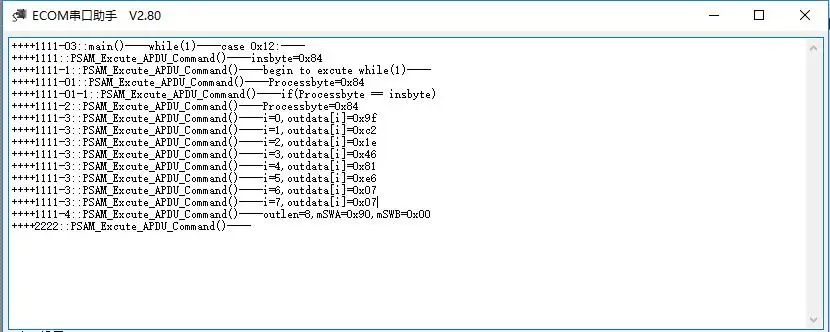

2> отправить случайный номер команды
