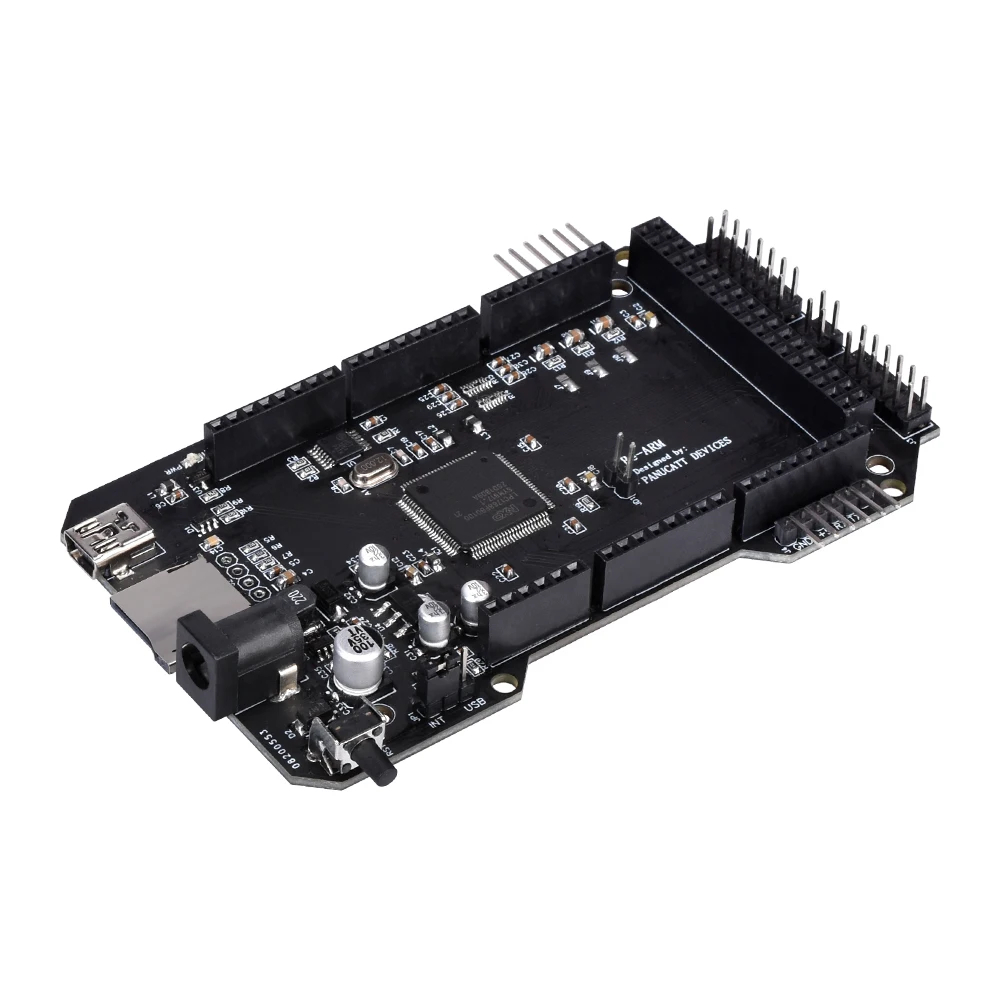

Расширительная плата re-arm 32 битПреимущество

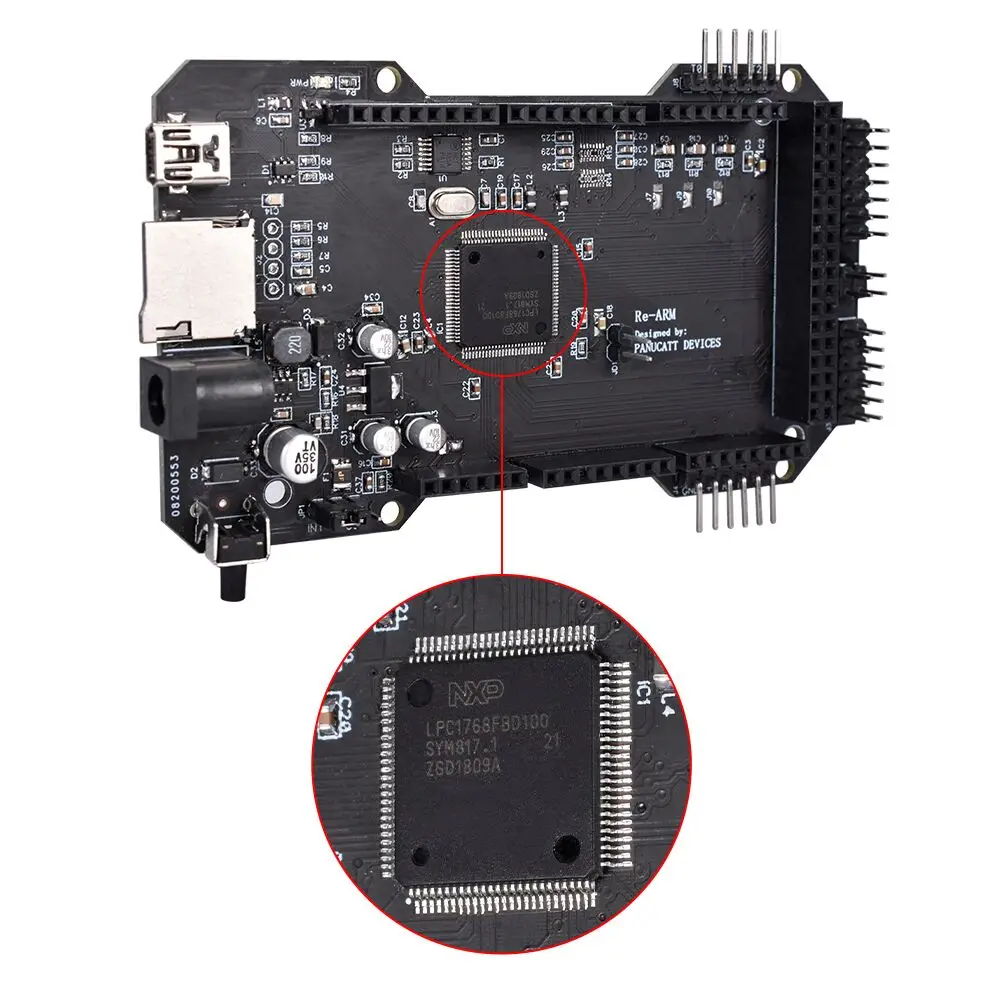

1. Более мощный процессор. Более быстрой скорости подачи!

2. Работает гладко.

3. Простая конфигурация с помощью текстового файла на sd-карте, нет необходимости загружать прошивку каждый изменения настроек.

4. Sd-карта отображается как диск в windows. Легко перетаскивать новую прошивку или редактировать файл конфигурации.

5. Способен работать с небольшими шаговыми драйверами micro-step. Как драйвер 1/128 micro-stepping SD6128.

6. Доступный дополнительный модуль Ethernet RJ45.

7. Запуск графических LCDs с вашими Deltas без икоты.

8. Запуск 2 sd-карт, один для настроек и прошивки (на плате), а другой для загрузки файлов (на ЖК-дисплее).

9. 5V толерантным шпильки, за исключением аналоговые входные сигналы, которые находятся на 3,3 V.

10. Фильтруемые торцевые входы.

11. Возможность запуска CNCs, лазерных резаков и 3D принтеров.

Примечание:

Когда вы используете TMC2130 diy с повторным рычагом, вы можете использовать толькоШаг/режим DIR, потому чтоПовторная рукоятка не поддерживает модель SPIИ старые ЖК-экраны. Такие как 2 линии LCD.

Если вы хотите использовать TMC2130 SPI и изменить прошивку, вы можете проверить по этой ссылке://youtu.be/TtYmx60rZh0

(Как использовать повторную рукоятку и RAMPS 1,6 + plus с драйверами TMC2130 с полным графическим ЖК-дисплеем.)

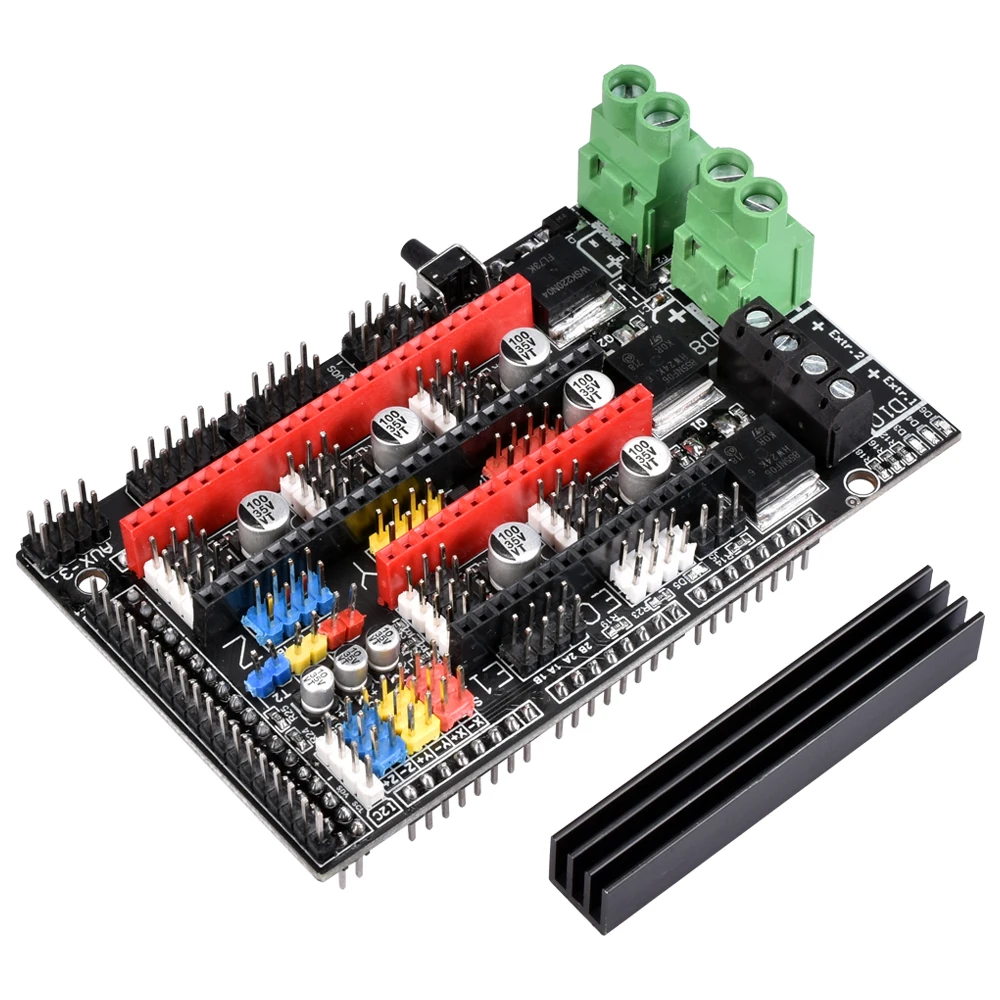

Ramps 1,6 plus характеристики:

1.BIGTREETECH Ramps 1,6 plus-это в основном Новая плата адаптера ramps для обновления старого драйвера Ramps 1,6 с использованием сложного режима работы SPI.

2. BIGTREETECH Ramps 1,6 plus использует режим работы SPI, который может быть достигнут просто путем подключения и отключения колпачка перемычки. Это не только экономит сложный процесс проводки, но и экономит затраты на внешнюю проводку, что является экономичным и практичным.

3. Новые ramps 1,6 plus эффективно избегают проблемы двигателя, не работающего, вставляя не ту линию; это также позволяет избежать проблемы, что диск не работает из-за плохого контакта внешней линии во время процесса печати.

Преимущество

1. PCB имеет встроенный терминал выбора для вождения режима работы SPI и совместим с режимами шаг/DIR и SPI.

2. Части силового и теплового лопастей с использованием высокотокового терминала 30A, что в значительной степени может избежать ситуаций горения.

3. Более четкое Подключение провода после обновления нового верхнего слоя и нижнего слоя.

4: Добавление интерфейса расширения.

5. X, Y, Z, E0, E1 все используют параллельный двойной моторный интерфейс, так что плата может использоваться для большего типа машины.

6, используя сочетание цветного штифта и разъема, эффективно различая каждый функциональный интерфейс, красивый и практичный.

Выбор режима работы SPI и шаг/DIR

SPI рабочая модель

При использовании Модели Драйвера SPI: Подключите 1 и 11,2 и 12, 3 и 5 ,4 и 6 соответственно, используя четыре шт. 13 (колпачки для короткого замыкания)

SPI-это режим последовательной шины, где 1 соединение 11-MOSI, 2 подключения 12-SCK, 3 подключения 5-CSN, и 4 соединения 6-MISO; (Соответствующую картинку индикация)

Шаг/DIR (шаговый/направленный режим привода):Рис. 11, 12 и 5 соответственно представляют MS1, MS2 и MS3 шагового/DIR режима (промежуточный конец выбора),8, 9 и 10-все VCC (высокий уровень); возьмите драйвер LV8729 в качестве примера. Подключите 5 (MS3) и 8 (высокий уровень) с помощью 13 (короткого замыкания крышки), драйвер работает в режиме шаг/DIR и это 16 подразделений.

Примечание: интерполяция режима MS1, MS2, MS3 и 8, 9, 10 В шаговом/DIR выбирается в соответствии с различными делениями различных драйверов.

TMC2130 V1.1diy x4pcs

Вариант DIY 2130 V1.1 не является проводным и требует от вас припоя при использовании режима SPI. В противном случае шаговый двигатель является обычной рабочей моделью:Метод сварки: сварка CFG4 до GND, CFG5 до VCC.

Когда вы используете TMC2130 diy с повторным рычагом, вы можете использовать толькоШаг/режим DIR, потому что повторная рукоятка не поддерживает модель SPI и старые ЖК-экраны. Например, 2 до ЖК-дисплея.

1.XCS:D63 YCS:D40 ZCS:D42 E0CS:D65 E1CS:D66

1. Выбор режима работы драйвера определяет прошивку, которая будет запрограммирована. Когда выбран режим SPI, материнская плата должна быть запрограммирована с прошивкой режима работы SPI (для руководства по изменению прошивки SPI, пожалуйста, обратитесь к инструкции BIGTREETECH TMC2130 V1.1.); при выборе режима шаг/DIR, прошивка должна быть заменена на прошивку режима работы шаг/DIR, И необходимо следить за последовательностью разделения. (прошивка состоит из 16 разделов, Ramps1.6 plus также должна выбрать 16 разделов)

2. При использовании термостата мощностью более 140 Вт убедитесь в установке радиатора MOS для предотвращения перегрева и горения; При использовании термостата мощностью более 180 Вт, пожалуйста, не забудьте выбрать модуль теплового покрытия MOS для передачи, чтобы избежать горения платы из-за длительного перегрева;

3. При подключении и отключении привода в Ramps1.6 plus обратите внимание на направление привода. Он не должен быть вставлен в обратном направлении, чтобы предотвратить сжигание диска, а работа штепсельной вилки и диска отключения должна осуществляться в соответствии с предпосылкой отключения питания.

4.Описание каждого драйвера SPI mode CS pin: (для получения подробной информации, пожалуйста, обратитесь к данным RAMPS1.6 plus PIN)

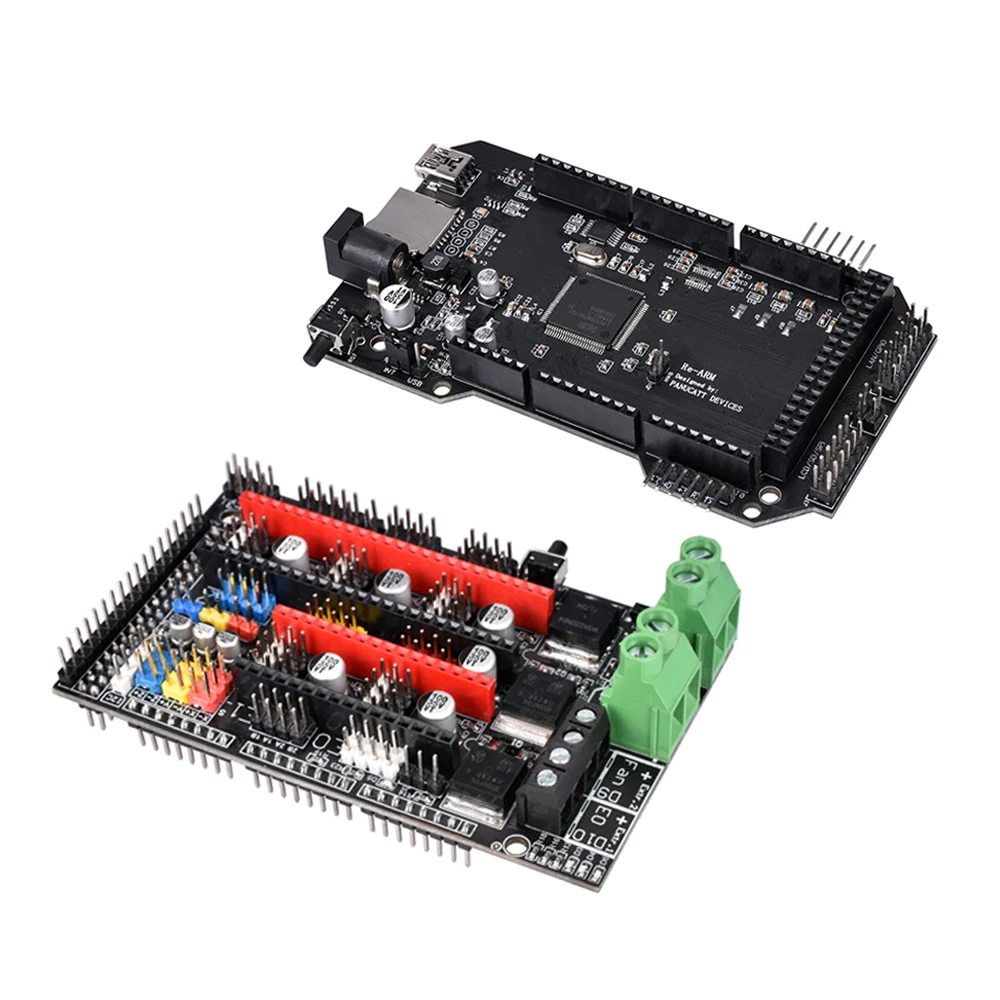

Ramps 1,6 с Clone RE-ARM 32 бит

Ramps 1,6 Plus с Clone RE-ARM 32 бит

Тип 1:(Ramps 1,6 Plus)

1 шт. Ramps 1,6 Plus + 1 шт. плата повторного рычага + 4 шт. A4988/Drv8825/TMC2208/TMC2100/TMC2130 SPI

(Обратите внимание: Ramps 1,6 плюсМожет непосредственно использовать TMC2130 SPI с чашкой скачка вместо кабеля драйвера. A4988 и DRV8825 необходимо припаять заказчиком)

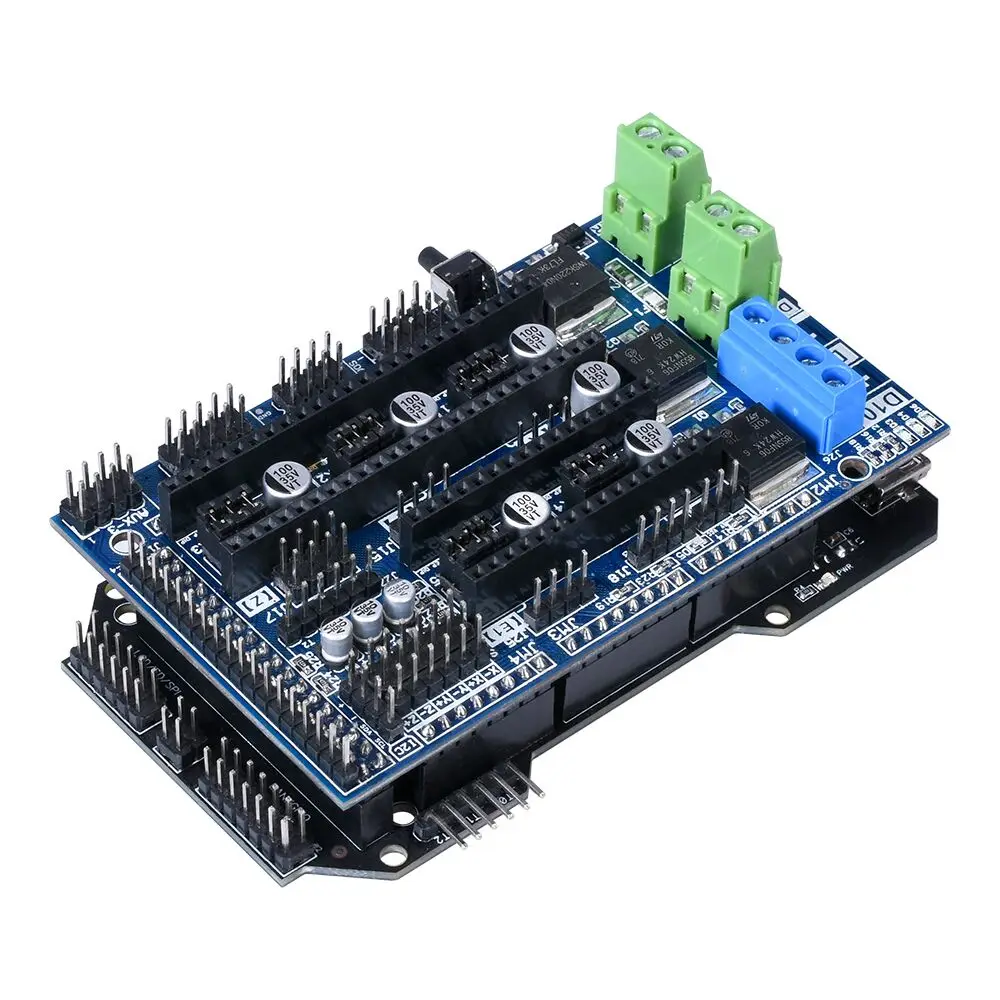

Тип 2:(Ramps 1,6)

1 шт. Ramps 1,6 + 1 шт. плата повторного рычага + 4 шт. A4988/Drv8825/TMC2208/TMC2100/TMC2130 SPI

(Обратите внимание: Ramps 1,6Можно использовать TMC2130 SPI по кабелю, мы отправим его в списке товаров)

Примечание:

A4988 и DRV8825 особенные,Так что выНужно припояКак показано на нашей фотографии. Более того, в соответствии с формой разделения, перемычка черной части должна быть изменена, чтобы подключить к белой части.

ОTMC2130 V1.1spi модельВы можете напрямуюИспользуйте перемычку, чтобы выбрать модель SPi вместо провода.

Мы будем перенаправлять клиентов на выбор наборов TMC2130 SPi.

О приводе TMC2130 мы организуем отправку нового обновления TMC2130.

Из-за новой модели TMC2130 SPi можно использовать непосредственно для Ramps 1,6 plus вместо кабеля драйвера.
