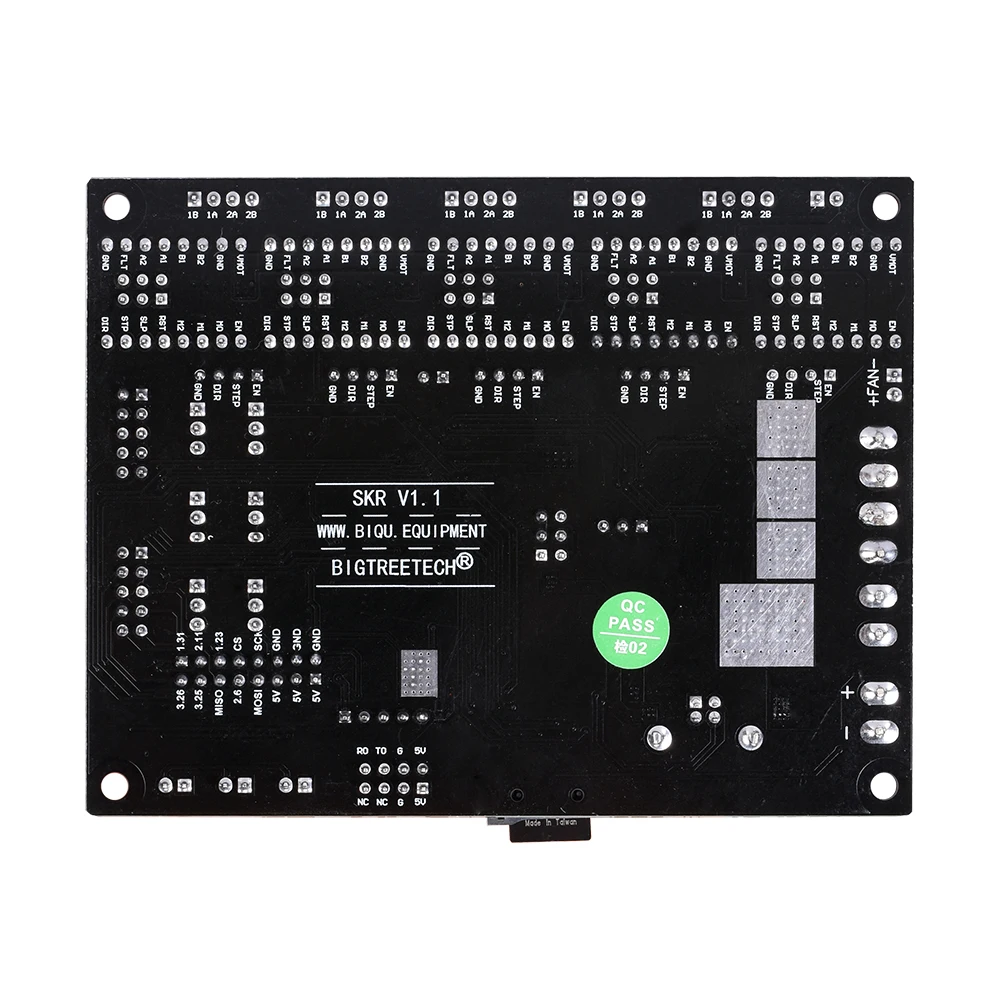

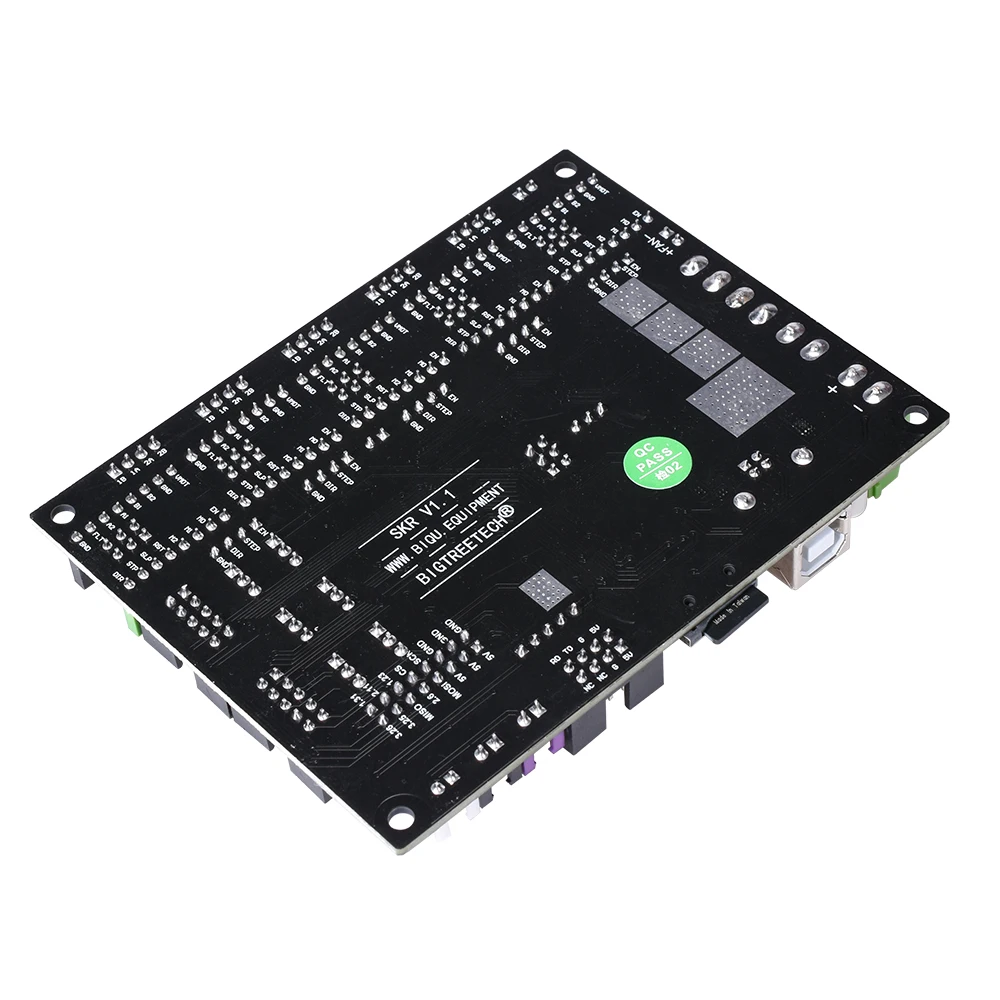

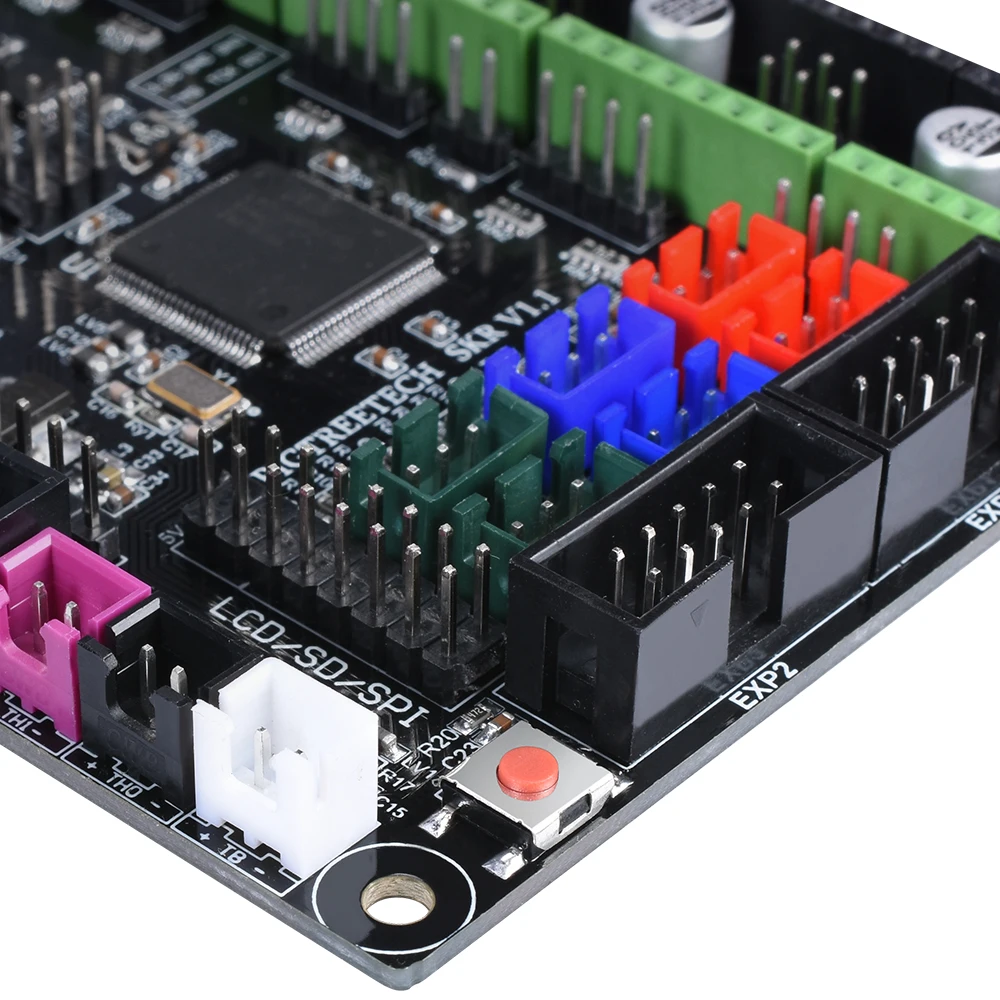

BIGTREETECH СКР V1.1 Управление доска 32 битный ARM Процессор Smoothieboard как MKS GEN L V1.0 + TMC2130 TMC2208

---





SKR V1.1 данные с открытым исходным кодом:

//github.com/bigtreetech/BIGTREETECH-SKR-V1.1

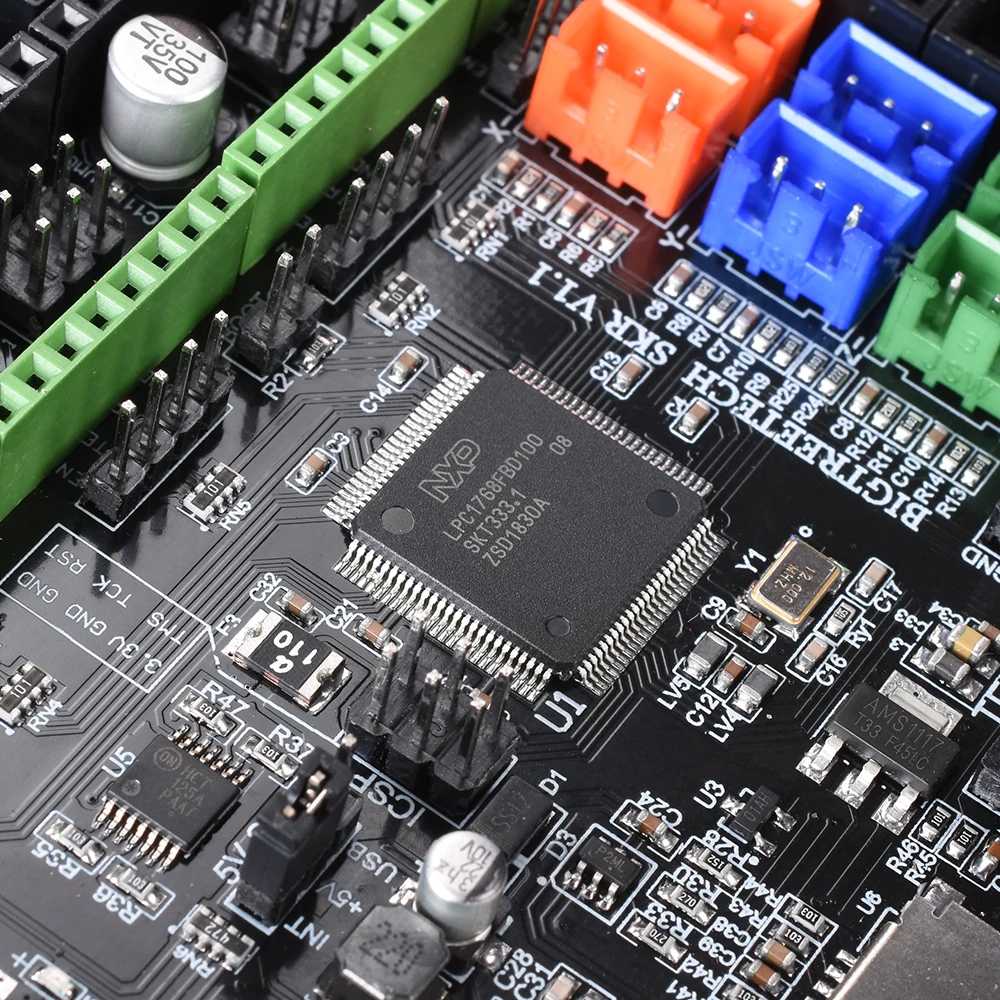

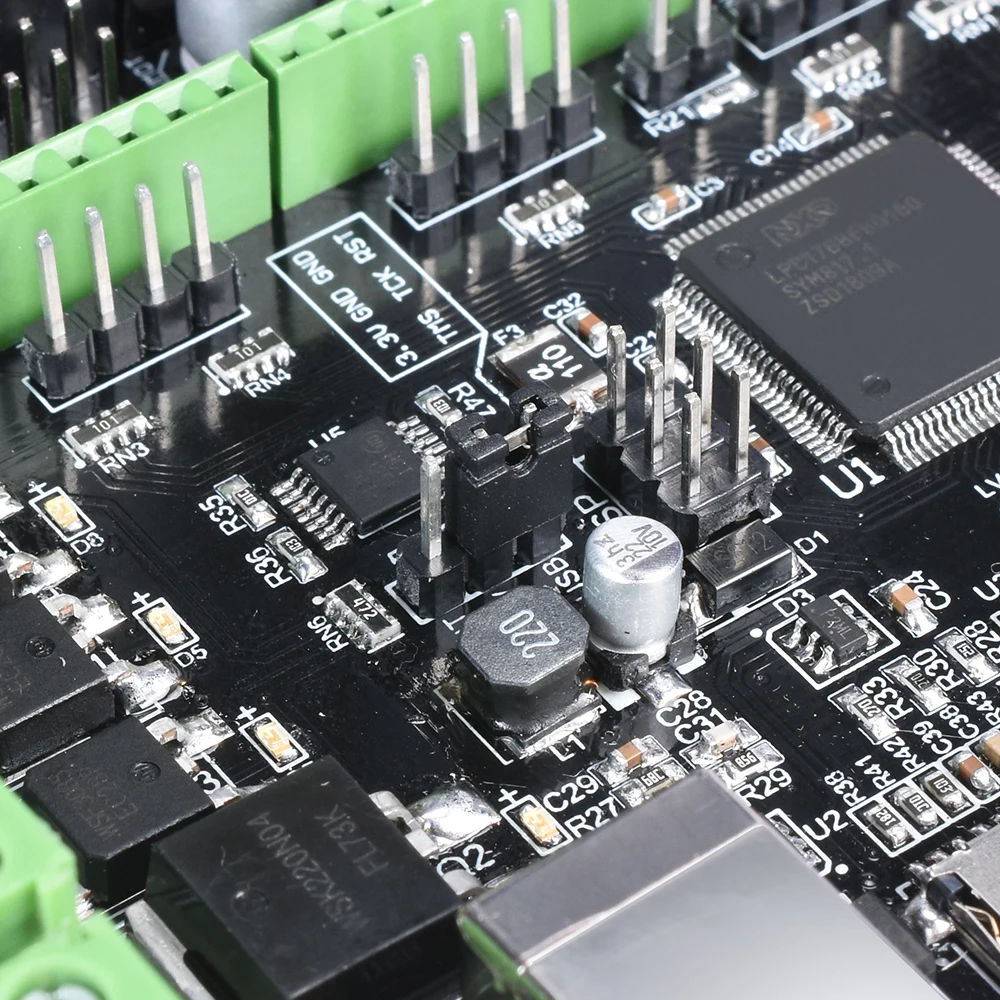

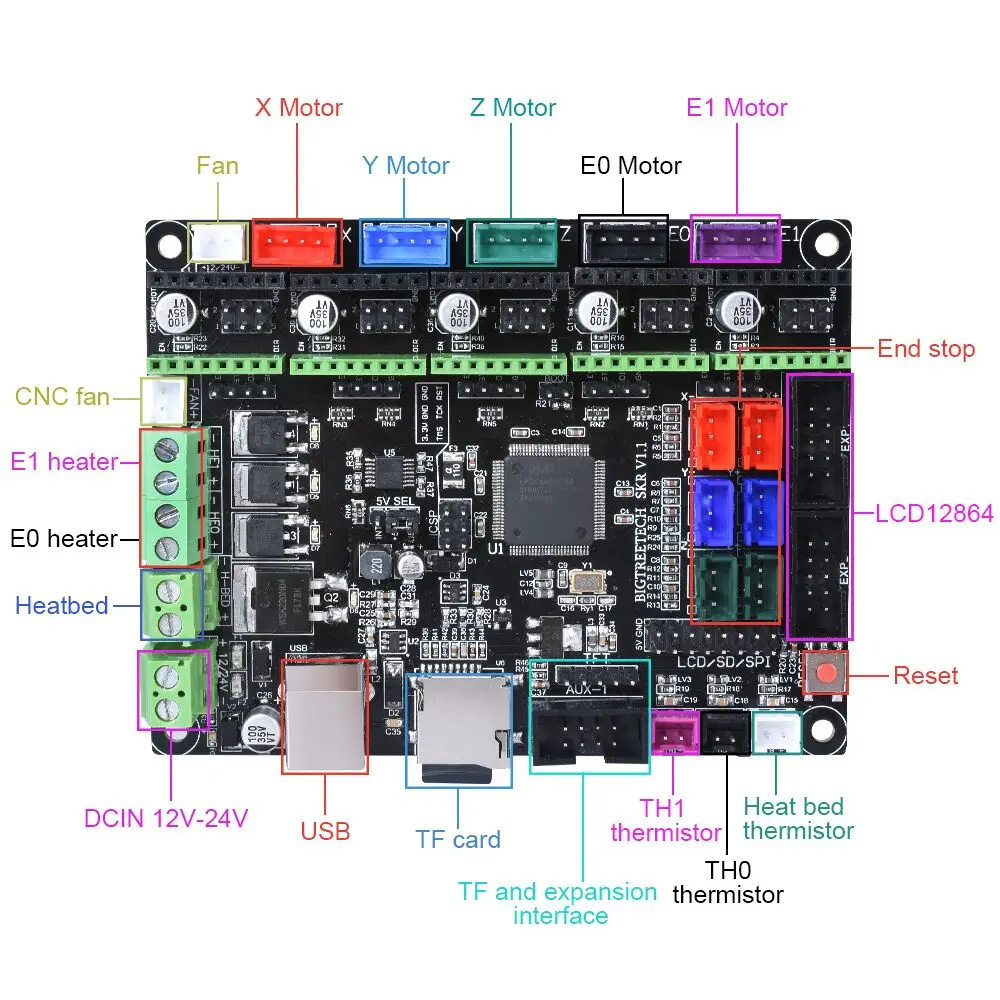

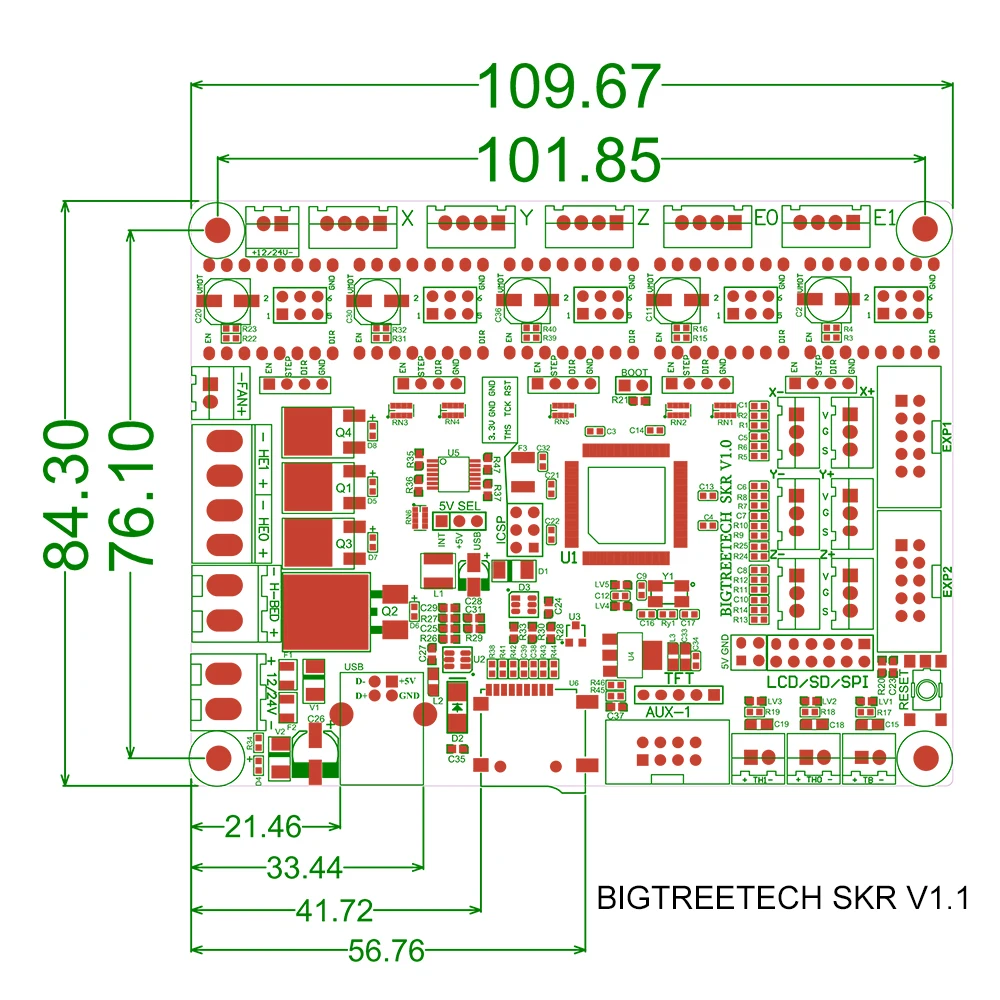

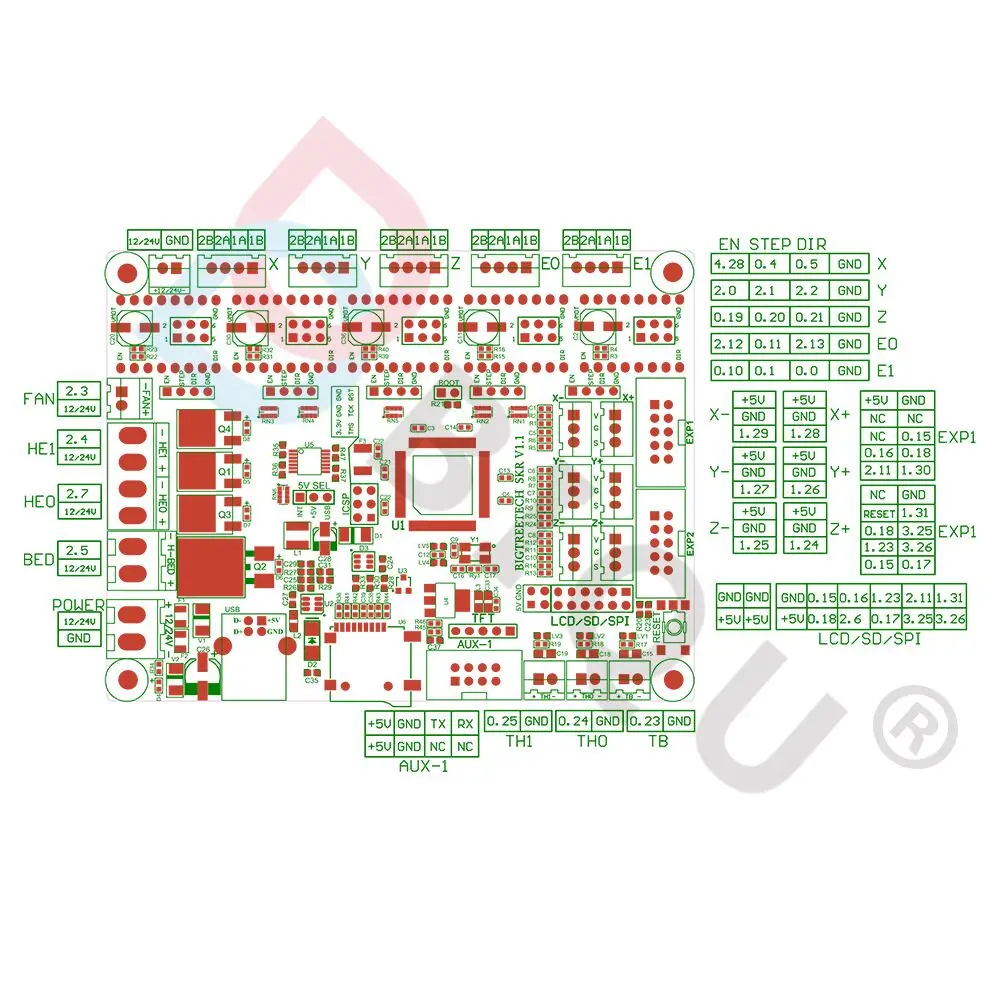

СКР V1.1 32-битный материнская плата ждет вашего приезда BIGTREETECH СКР V1.1Материнская плата производится компанией ShenZhen BigTree technology CO., LTD. Команда запустила экономичное 3D для некоторых проблем в материнских платах на рынке. Основная плата SKR, особенно подходит для небольших и средних принтеров. Примечание: у нас есть небольшая sd-карта для каждой материнской платы. Названия файлов не могут быть изменены на sd-карте. Параметры: Тип: 32-разрядная Микропроцессор: процессор ARM Cortex-M3 Входное напряжение: DC12V-DC24V 5A-15A Драйвер двигателя: поддерживает TMC2208, TMC2130, LV8729, DRV8825, A4988 И т. Д., может быть внешне подключен к приводу двигателя Интерфейс привода двигателя: X, Y, Z, E0, E1, пять каналов (каждый канал имеет повторно расширяемый интерфейс), до 256 делений Интерфейс датчика температуры: TH0, TH1, TB, 3 канала 100 K NTC (тепловое сопротивление) Дисплей: 2,8 дюйма TFT, 3,5 дюйма TFT, LCD12864 Интерфейс связи ПК: квадратный USB, легко подключается и отключается, скорость передачи данных 115200 Поддержка формата файла: g-код Структура машины поддержки: XYZ, delta, kossel, Ultimaker, corexy Рекомендуемое программное обеспечение: Cura, Simplify3D, pronterface, Repetier-host, Makerware Особенности: 1) рука-класс Cortex-M3 серии LPC1768 мастер-чип с 32-битными основная частота 100 м, может быть значительно улучшена; 2) Оснащен высокомодульной прошивкой с открытым исходным кодом Smoothieware, удобной для пользователей DIY и вторичного развития, не беспокойтесь о невозможности овладевать основным кодом проблем; 3) использование мощных инструментов разработки, интегрированная среда разработки Keil MDK: поддержка онлайн-отладки, более полезная для разработки продукта и оптимизации производительности, использование языка C, низкий порог развития. 4) Проводка печатной платы строгая и красивая, и специализируется на оптимизации тепловыделения. 5) Использование выделенного чипа питания для поддержки 12-24 В питания; 6) приемлемый вход 24 В, ток горячей кровати может быть уменьшен до 1/4 при той же мощности, эффективно решая проблему нагрева горячей кровати MOS трубки; 7) Поддержка Disdplay: 2,8 дюймовый, 3,5 дюймовый цветной сенсорный экран, LCD12864 экран; 8) Система поддерживает китайский упрощенный китайский, английский и другие языки, которые можно переключать самостоятельно; 9) Обновите прошивку sd-картой, которая проста и удобна в эксплуатации; 10) Используйте файл конфигурации, чтобы установить текущий режим вождения, избегайте ручной регулировки тока, чтобы ca использовать сгоревший диск, удобный, безопасный и надежный; 11) высокопроизводительная МОП-трубка для лучшего отвода тепла. 12) функции поддержки: неотслеживаемое восстановление после выключения питания, разрядка нити и автоматическое отключение. После того, как материнская плата SKR включена, красный светильник D4 в левом нижней части будет светильник, указывая, что источник питания является нормальным; В середине доска для рисования 5 V SEL является источником питания выбор; 1) при использовании USB для питания материнской платы, крышка короткого замыкания должна использоваться для подключения + 5 В и USB футов; 2) при использовании источника питания 12-24 В крышка короткого замыкания должна использоваться для подключения контактов + 5 В и INT; Примечание: он может быть подключен к [12-24 В питания] и [USB] одновременно. Крышка короткого замыкания должна использоваться для подключения + 5 В и INT в процессе печати. Материнская плата SKR через [USB] интерфейс и связь с ПК, необходимо установить драйвер, чтобы использовать нормально. 1) Smoothieware-usb-driver-v1.1 установка драйвера. Драйверы доступны в Интернете с открытым исходным кодом по адресу   Http://smoothieware.org/windows-drivers



2) Откройте компьютер «Менеджер устройств», и вы можете увидеть номер COM «smoothieboard USB Serial» асинхронного порта связи . СКР прошивки материнской платы Описание Наша материнская плата будет оборудована прошивкой (Модель I3) для тестирования, которая может использоваться напрямую или может быть изменена в соответствии с вашими потребностями 1) метод доступа к прошивке материнской платы SKR: Войдите на сайт с открытым исходным кодом для загрузки: //github.com/Smoothieware/Smoothieware 2) Метод обновления прошивки материнской платы SKR 1) Выберите файл, подходящий для вашей модели, из загруженной посылка прошивки и скопируйте его в корневой каталог SD, в том числе: (1) Прошивка. Корзина (все, что можно решить на основе вашей собственной машины) (2) файл конфигурации config.txt (вы можете изменить настройку в соответствии с вашими потребностями) Подробности файла конфигурации можно сослаться на веб-адрес с открытым исходным кодом: Http://smoothieware.org/configuration-options Примечание: названия файлов не могут быть изменены, прошивка. Корзина должна быть строчной! Мы не рекомендуем использовать tmc2130 spi на этой плате. Если у вас есть возможность самостоятельно менять и использовать прошивку Marlin2.0, вы можете использовать режим TMC2130SPI. Пожалуйста, ознакомьтесь с инструкцией для получения подробной информации //www.dropbox.com/s/ppjfflhf3j5yzh2/MarlinV2.0%20SKRV1.1%20instruction.docx?dl=0 Если Вы меняете только пользователей, которые используют микропрограммное обеспечение с открытым исходным кодом Smoothieware-edge, настоятельно рекомендуется использовать обычный режим TMC2130 вместо режима SPI TMC2130. Чтобы сделать его более удобным для вас, пожалуйста, используйте режим STP/DIR tmc2130 Внимание: 1. 5 в SEL материнской платы должны подключить INT и + 5 В контакты перед печатью (то есть 12 В-24 В питания должны быть предоставлены материнской плате перед печатью); 2. плата горячей кровати, Принимающая мощность должна быть меньше или равна 110 Вт (то есть сопротивление горячей кровати больше 1,3 Ом), если с высокой мощностью горячей кровати, имеют к внешней тепловой мощности расширенной кровати пластины; 3. Процесс подключения и подключаемый процесс вождения должны быть осуществлены под посылкой отключения питания. Питание можно включить после проверки правильного подключения линии и правильной вставки привода, чтобы предотвратить неправильное подключение лески от сжигания материнской платы и привода и причинения ненужных потерь; 4. Если вы хотите изменить файл конфигурации, создайте резервную копию файла заводской конфигурации для записи пин-номера каждой части чипа, а затем Внесите изменения в новый файл конфигурации.





















Первый вариант:

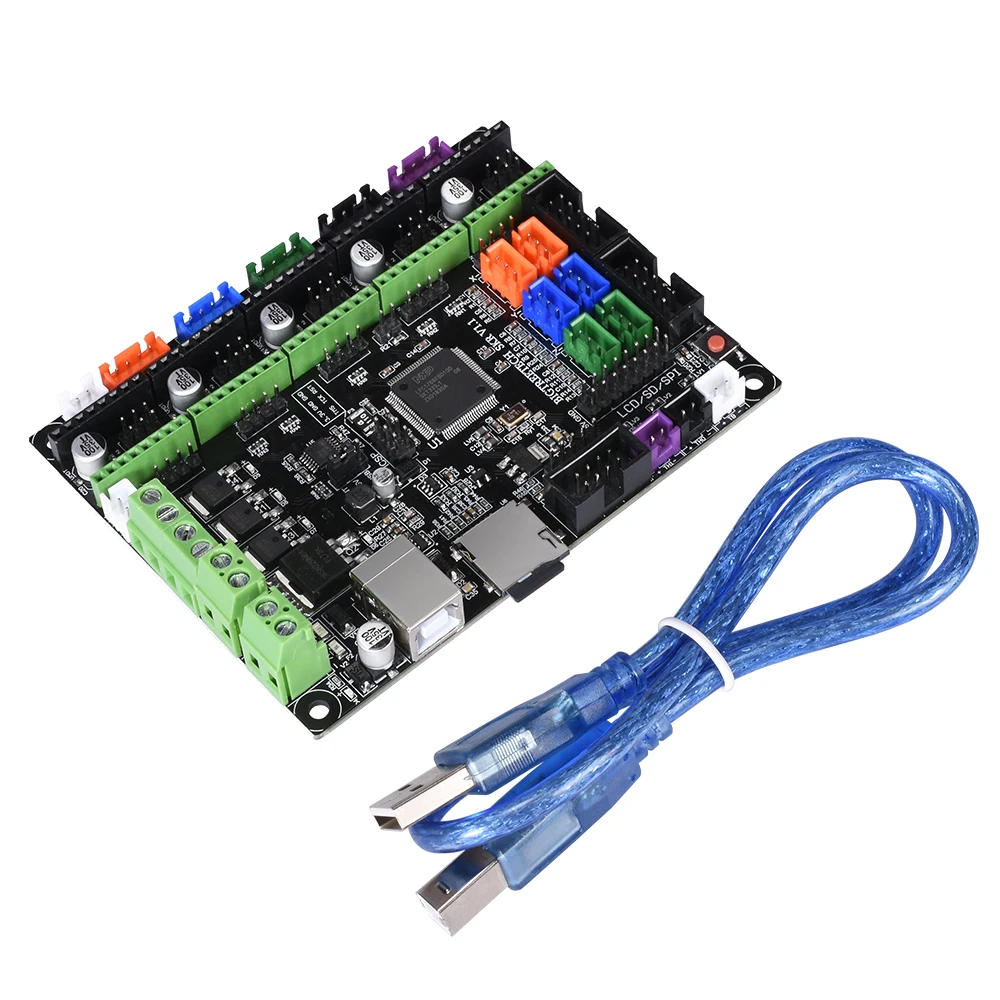

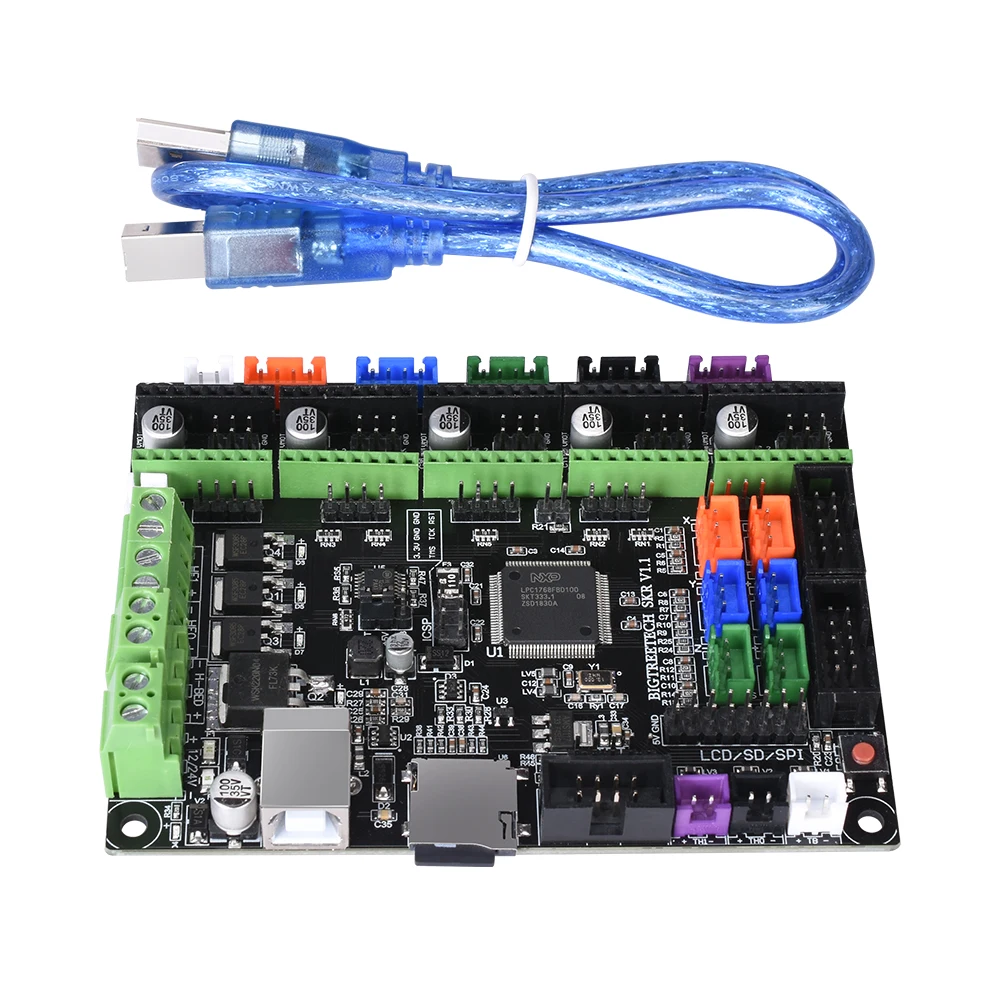

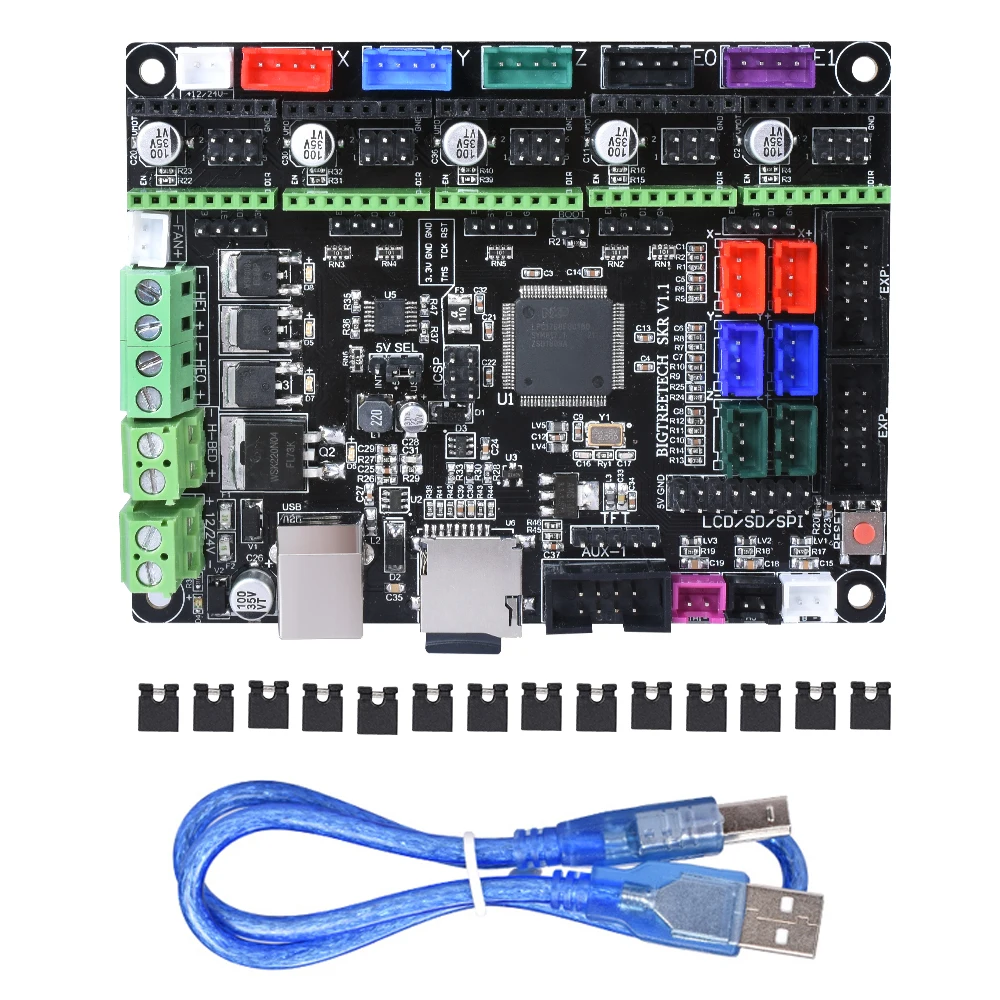

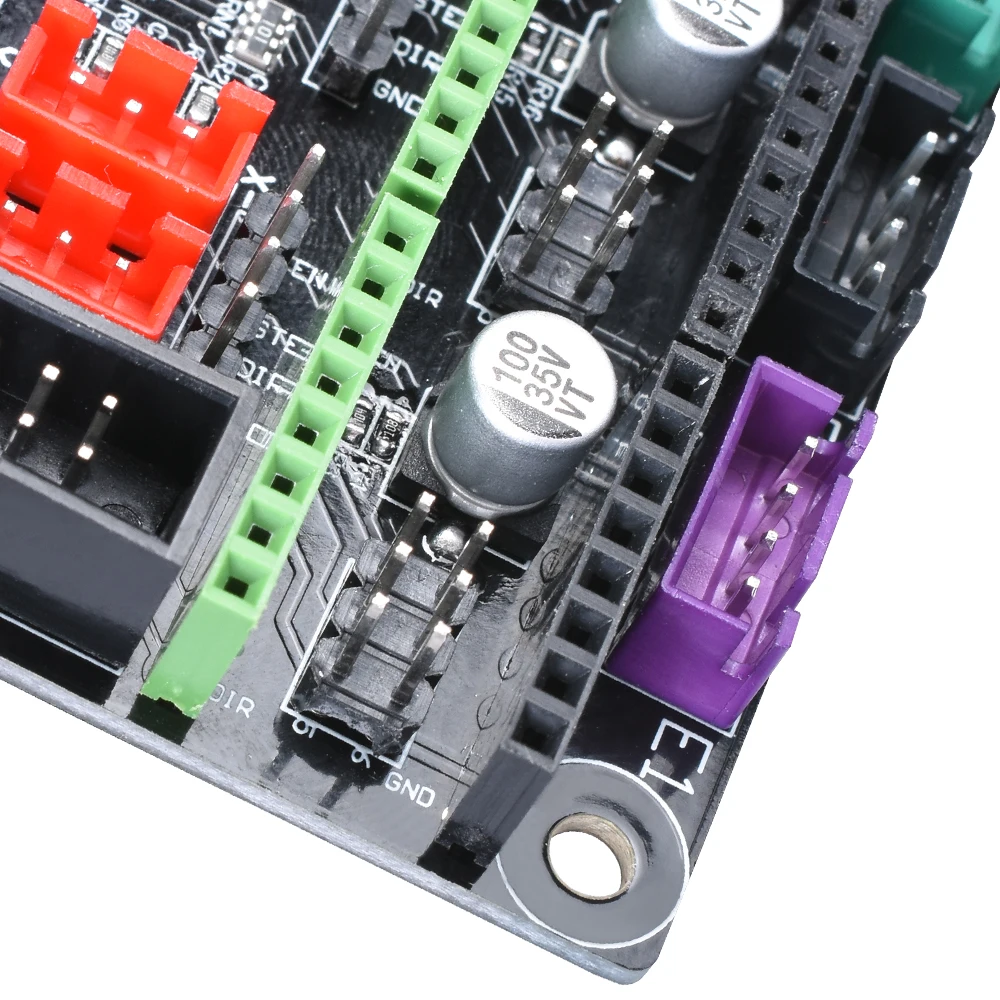

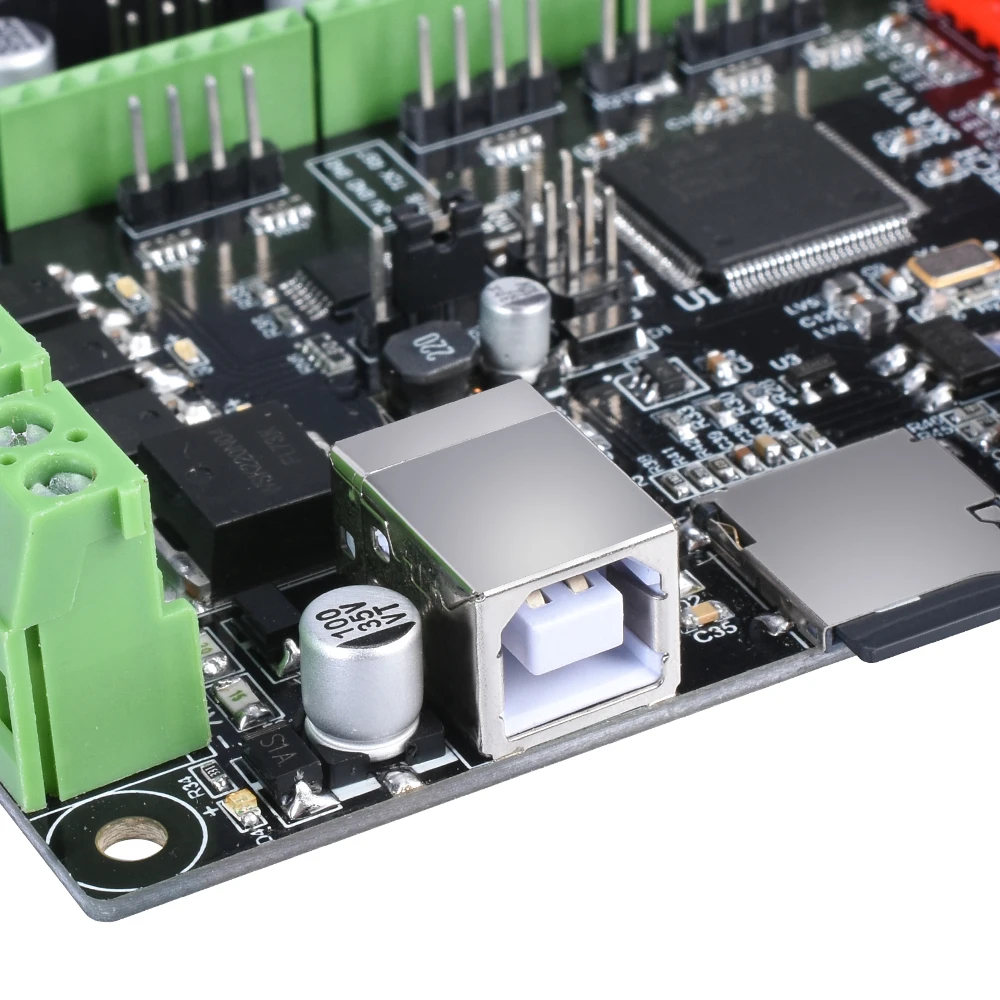

СКР V1.1 материнская плата





Вариант другой:

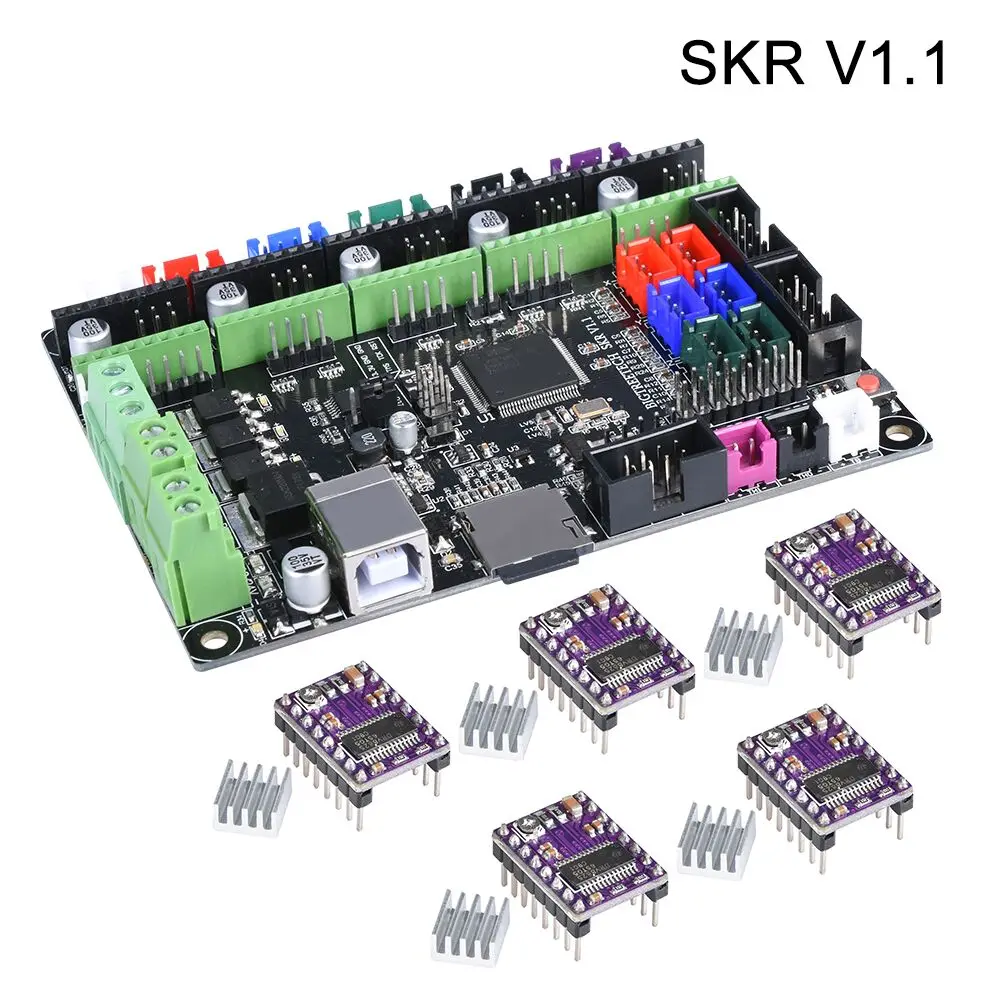

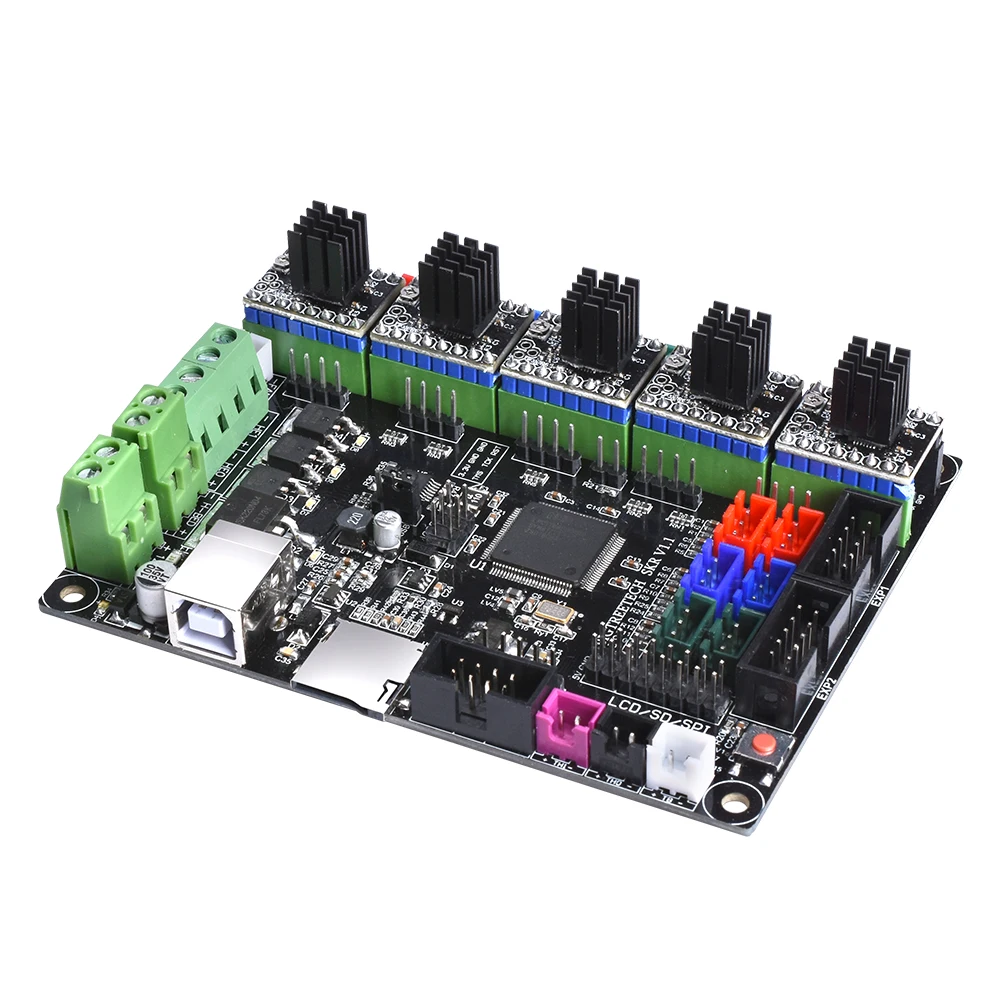

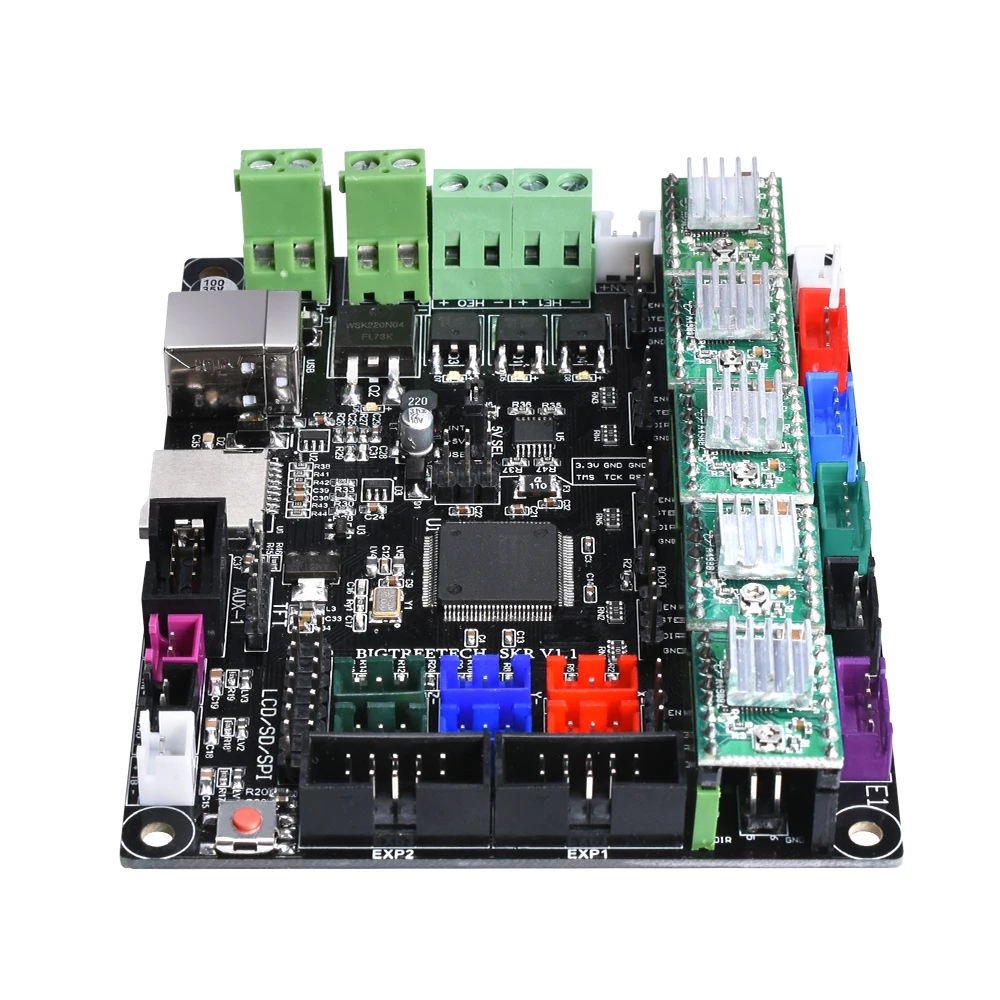

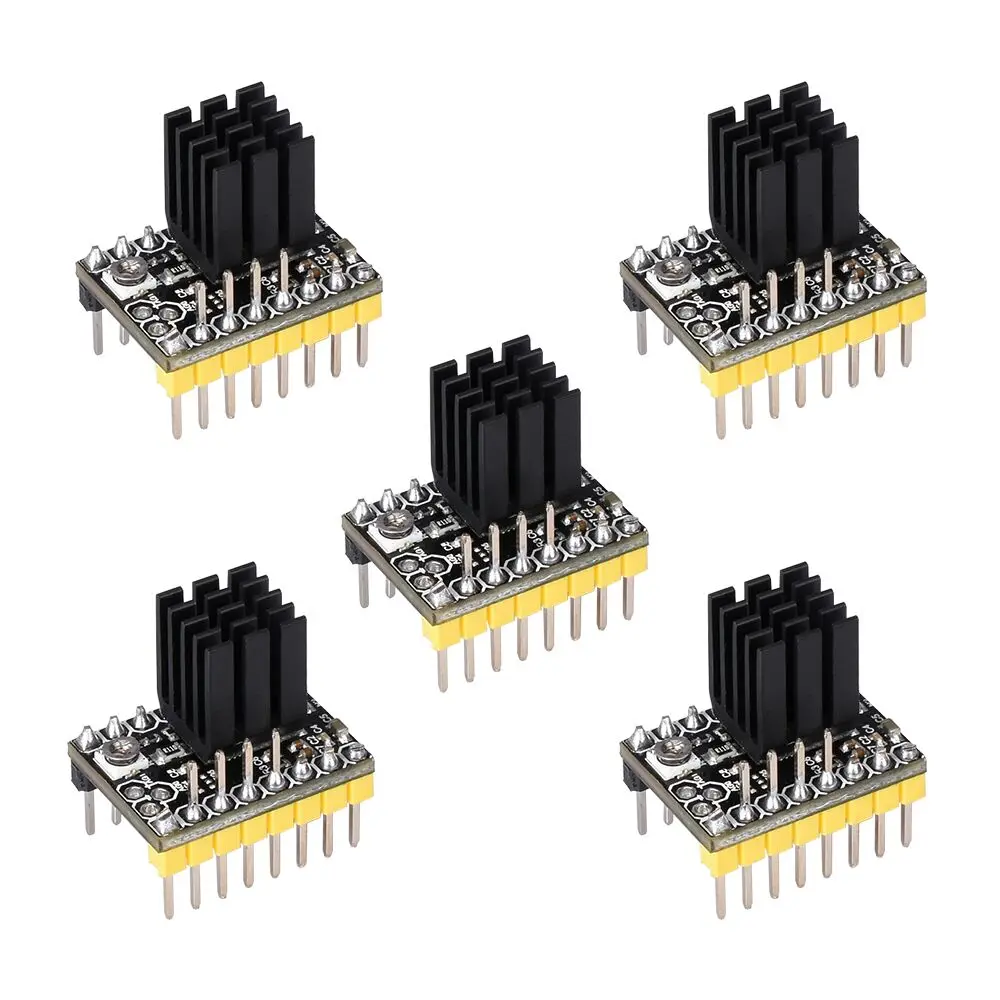

SKR V1.1 + 5 шт. * A4988/DRV8825/TMC2100/TMC2208/TMC2130









Вопросы и ответы

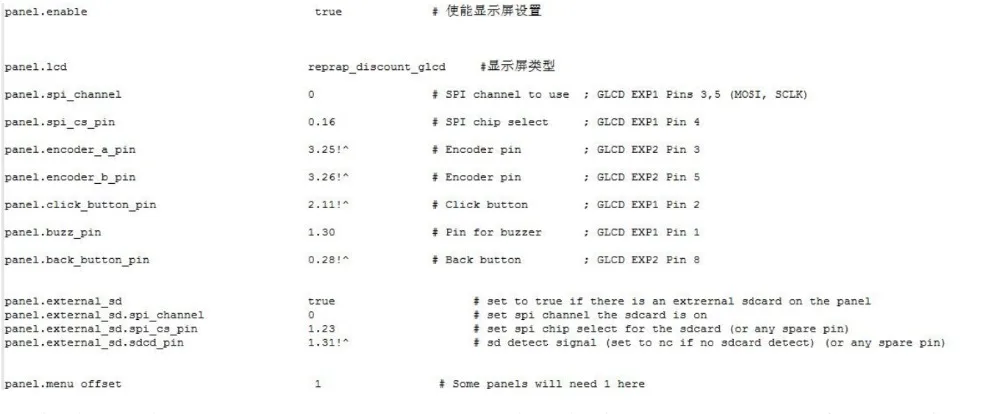

Вопрос: компьютер не может распознать материнскую плату SKR? О: Проверьте, установлен ли драйвер smoothieware-usb-driver-v1.1. Вы можете скачать и установить его на веб-сайте с открытым исходным кодом. После установки Подключите компьютер и материнскую плату SKR с помощью usb-кабеля. Вопрос: после изменения файла конфигурации и вставки материнской платы, не удалось успешно обновить прошивку? О: Проверьте, что файл прошивки. bin sd-карты в правильном формате, и что это Строчный, имя файла правильно. Вопрос: после изменения файла конфигурации самостоятельно экран LCD12864 не может быть отображен? О: Найдите сведения о конфигурации экрана в конфигурационном файл и Внесите изменения в следующие
