Makeblock электронные модули основной блок управления mCore Orion Me auрига MegaPi|Детали и

---

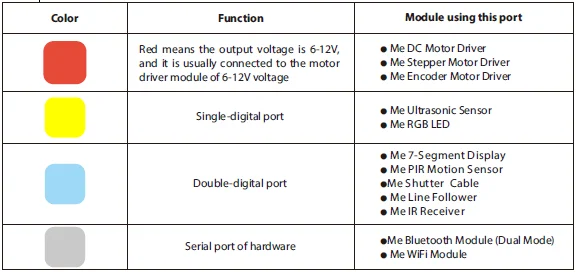

MCore   Обзор MCore-это простая в использовании основная плата управления, специально разработанная для mBot. На основе Arduino Uno, mCore интегрирует различные Встроенные датчики, такие как зуммер, датчик света, светодиод RGB и т. д., что обеспечивает вам более легкий способ начать обучение электронике.   Особенности Поставляется с Arduino и Makeblock Library для легкого программирования. Включает в себя различные датчики, такие как зуммер, светильник, светодиодный RGB и т. Д. Встроенный usb-разъем типа B для длительного использования. Восстановленный предохранитель предотвращает ожоги платы. Четыре цветных разъема RJ25 для легкой проводки и расширения с большим количеством датчиков Arduino Технические характеристики Операционной Напряжение: 3,7-6 в постоянного тока Микроконтроллер: ATmega328 Размер продукта: 90x79x18 мм (3,54x3,11x0,71 дюймов) Посылка Размер: 110x150x10 мм (4,33x5,91x0,39 дюймов) Вес нетто: 43 г (1,52 унций) Вес брутто: 47 г (1,66 унций) Посылка Содержание 1 x mCore   Схема Makeblock обувь с высоким верхом Обзор Makeblock Orion-это основная плата управления, обновленная и усовершенствованная для обучения и развлечений на базе Arduino Uno. С мощным приводом и максимальной выходной мощностью 36 Вт (3A), он может управлять четырьмя двигателями постоянного тока одновременно. Хорошо продуманная цветовая система отлично используется с модулями датчиков, а восемь удобных для пользователя независимых портов RJ25 легко подключаются к цепи. Кроме того, он поддерживает большинство инструментов программирования Arduino (Arduino/ArduBlock) и предоставляет графический инструмент программирования (mBlock), обновленный с нуля и мобильного приложения для удовлетворения потребностей различных пользователей. Технические характеристики Выходное напряжение: 5 В постоянного тока Входное напряжение: 6-12 В постоянного тока Максимальный входной ток: 3A Режим связи: UART, IIC,digital I/O, аналоговый вход Чип управления: Atmega 328P Размеры: 80x60x18 мм (Д x Ш x В) Функциональные характеристики Легко подключить к различным датчикам, электронным модулям и модулям привода Поддержка двигателя постоянного тока, шагового двигателя, серводвигателя и драйвера двигателя кодировщика Водить два мотора напрямую Напряжение питания 5 В и ток 2 А Встроенный зуммер Защита от перегрузки по току и перенапряжения Полностью совместим с Arduino Простой в использовании кабель RJ25 Предоставление конкретных функций библиотеки Arduino в Makeblock для упрощения программирования Поддержка mBlock (обновление нуля 2,0) и подходит для пользователей всех возрастов Введение к портам Makeblock Orion Предоставляет восемь портов RJ25, идентифицированных этикетками шести различных цветов. Их цвета и функции следующие:

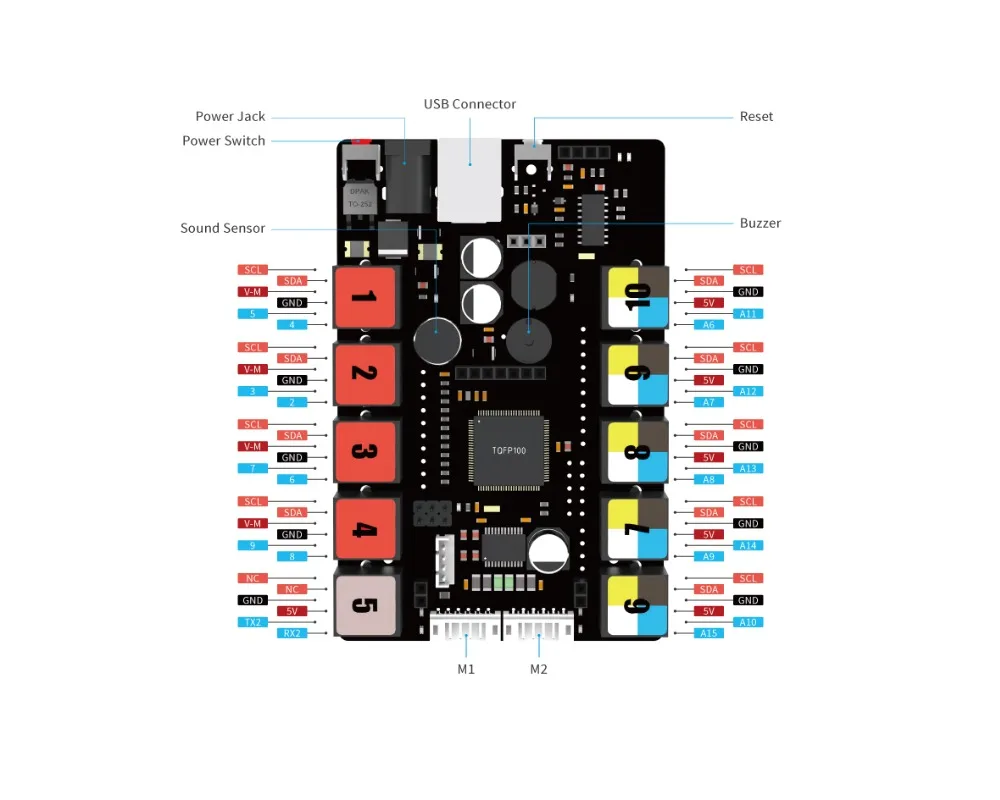

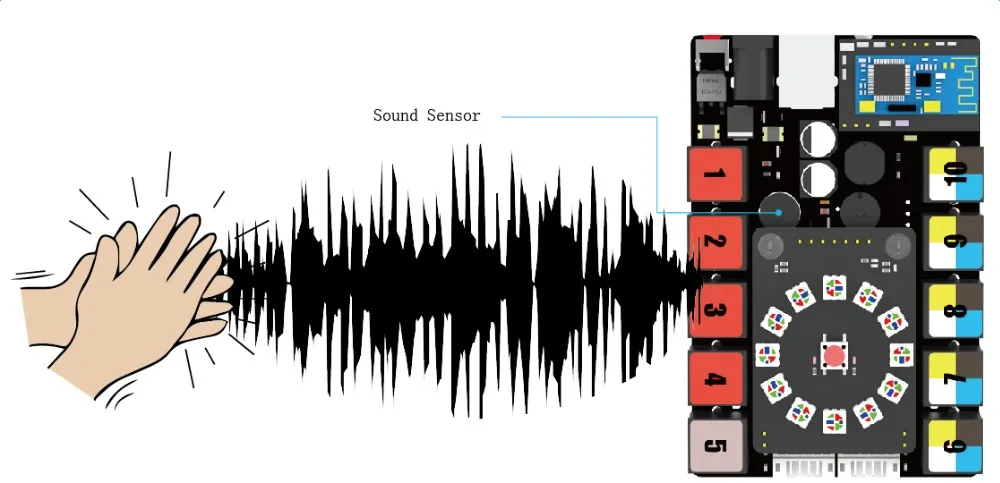

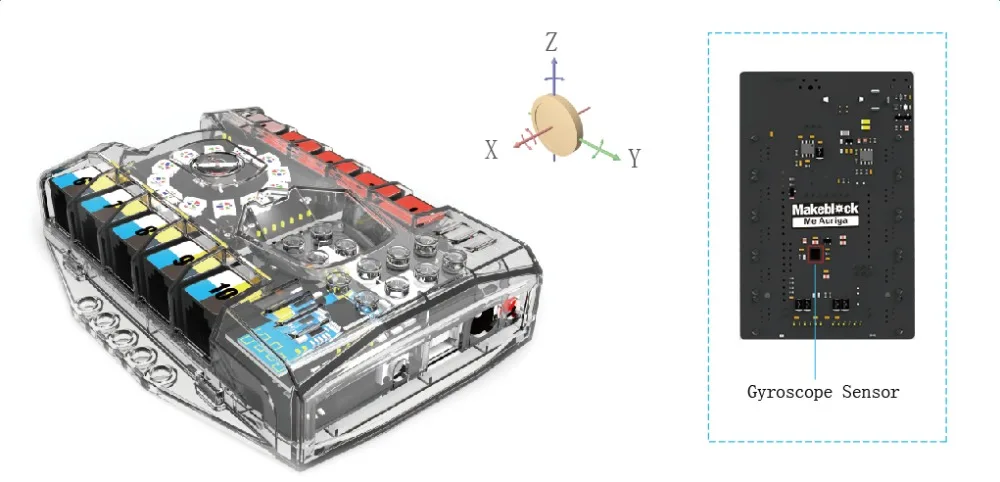

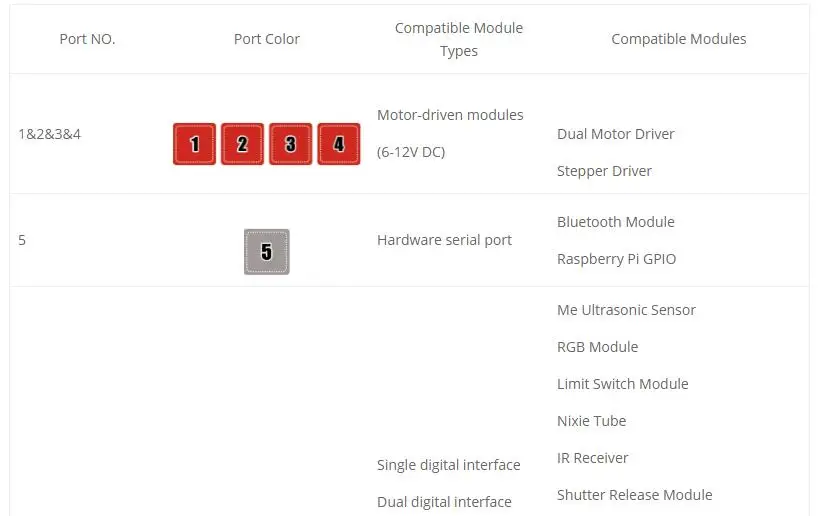

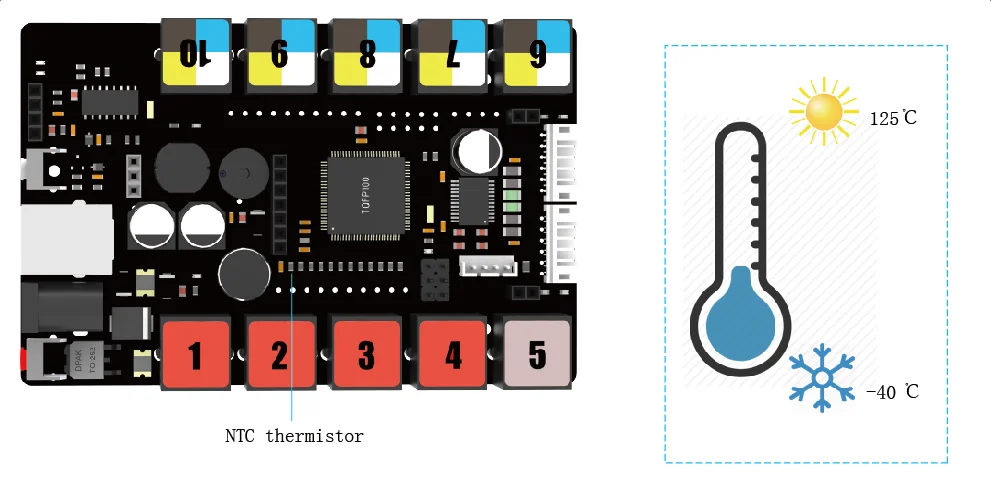

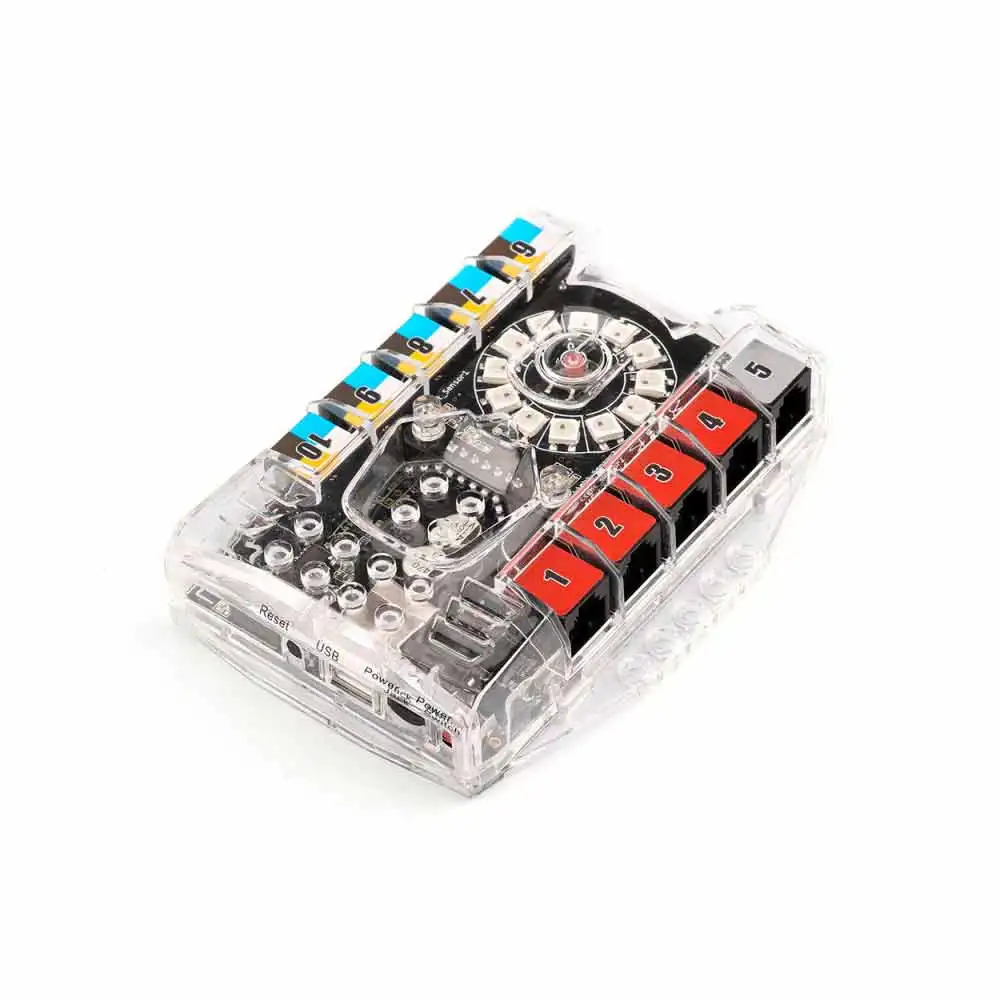

Мне Auriga   Обзор Me Auriga-материнская плата, обновленная версия Orion и оснащена несколькими встроенными датчиками температуры, интенсивности звука, гироскопа, драйвера зуммера; Оснащен одним переключателем питания, беспроводное управление Bluetooth и возможность обновления прошивки, оригинальные два красных порта были обновлены до четырех портов с одинаковыми функциями; PORT5 изолирован только с функцией последовательной связи, поэтому он не может быть использован для обновления Программы, но только для общения. Он также совместим с последовательным портом USB. PORT6 to PORT10 совместимы с двойным цифровым, симуляционным, 12C автобусом, unibus и имитирующим последовательный порт. Me Auriga имеет порт двигателя кодировщика, умный Серводвигатель и светодиодный кольцевой светильник, панельный порт (с выключателем питания). Размер PCB также увеличен.     Технические параметры   Выходное напряжение: 5 в постоянного тока и 6-12 в постоянного тока   Номинальное напряжение: от 6 до 12 В постоянного тока   SCM: ATmega 2560   Размеры (длина * ширина * высота): 100*65*20 мм   Особенности Поддержка двигателей постоянного тока, шаговых двигателей, серводвигателей, умных сервоприводов, моторов кодировщика и т. д. Может управлять двумя двигателями кодировщика и поддерживать защиту от перегрузки по току для 4A (мгновенный). Поддерживает Bluetooth и Bluetooth беспроводное обновление прошивки. Один переключатель питания для управления всей схемой. PORT5- PORT10 поддерживает непрерывный выход 5 в постоянного тока и 4A (макс. 3A) PORT1- PORT4 поддерживает непрерывный выход 3.5A (макс. 5A) Бортовой гироскоп, звуковой датчик, Пассивный зуммер и датчик температуры. PORT5- PORT10 имеют защиту от короткого замыкания и защиту от перегрузки по току для 3A. PORT1- PORT4 имеют защиту от короткого замыкания и защиту от перегрузки по току для 3.5A. Usb-порт с антистатической защитой. Совместим с ARDUINO IDE. Совместим с сетевым портом RJ25. Предоставляет специализированную библиотека, совместимую с Arduino, удобный интерфейс, который является мощным и легким для понимания. Поддерживает mBlock.   Звуковой датчик на Me Auriga предназначен для обнаружения интенсивности звука в окружающей среде. Звуковой датчик основан на микрофоне. Его основной компонент-усилитель низкой мощности LM2904. Он может использоваться в интерактивных проектах, таких как голосовой переключатель или робот, который следует за танцевальными движениями.   У меня Auriga есть бортовой Датчик гироскопа. Это идеальный обнаружения движения и осанки модуль обнаружения для робота, в том числе 3-х осевой Акселерометр, 3-осевой датчик угловой скорости и процессор движения. Он может быть применен к самобалансирующему роботу или другим мобильным устройствам.   Me Auriga имеет бортовой Термистор, который может быть использован для обнаружения изменений температуры окружающей среды.   Руководство по программированию Программирования Arduino IDE Arduino-это электронная платформа прототипирования с открытым исходным кодом с гибким и простым в использовании аппаратным и программным обеспечением. Раздел программного обеспечения содержит среду разработки Arduino (IDE) и Основные библиотеки. IDE написан на Java и основан на среде разработки обработки.   Me Auriga совместим с Arduino Mega 2560, поэтому вы можете использовать Arduino IDE для разработки своей программы. Если вы используете электронный модуль Makeblock, мы рекомендуем вам установить библиотека Makeblock.   MBlock программирования Me Auriga поддерживает программирование mBlock. MBlock является программным обеспечением для программирования, наиболее подходящим для начинающих, который унаследовал простые, простые в использовании характеристики царапин и интегрирован с мощной масштабируемостью Arduino. Поддержка управления и загрузка программ доступны онлайн. Просто перетащите код mBlock-это так же просто, как играть с блоками drag-and-drop. В то же время, это поможет новичкам плавно переходить на настоящий язык программирования.   Обратите внимание Me Auriga использует напряжение постоянного тока 6-12 В. Осторожность при коротком замыкании. Предотвращает загрязнение от воды, кислотных/щелочных жидкостей или твердых веществ. Не сбрасывайте произвольно.

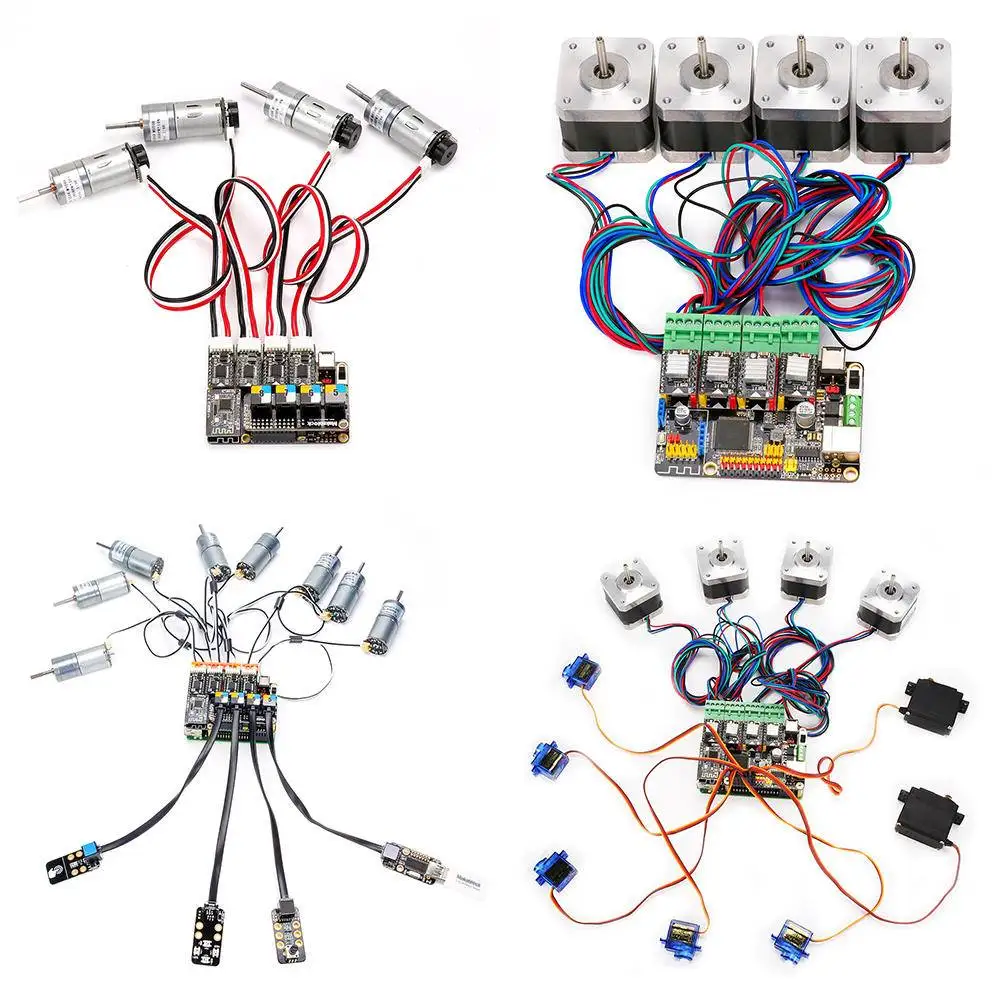

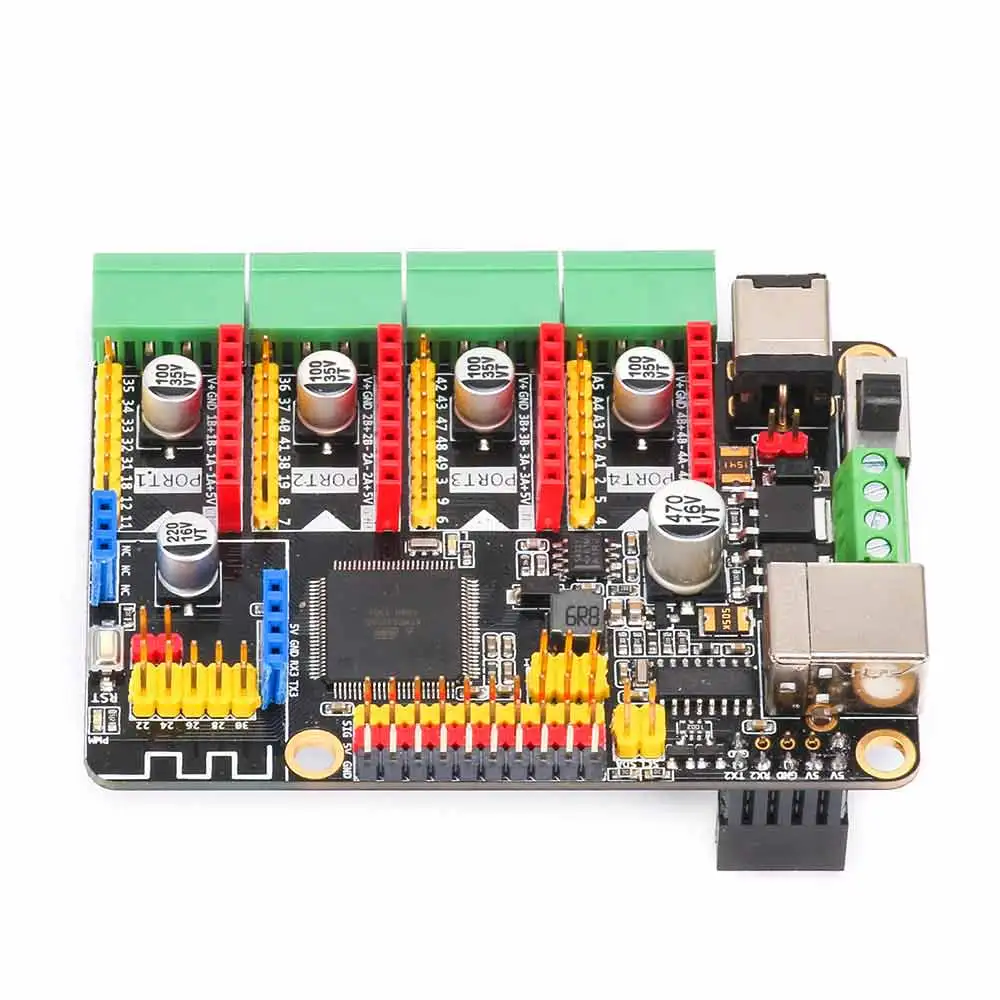

Megapi   1. Обзор MegaPi-это основная плата управления, специально разработанная для производителей, а также идеальный вариант для применения в сфере образования и всех видах спичек. Он основан на Arduino MEGA 2560 и отлично поддерживает программирование с Arduino IDE. MegaPi можно разделить на 6 функциональных областей, что позволяет подключаться к различным подключаемым модулям, чтобы управлять двигателями и датчиками и осуществлять беспроводную связь. MegaPi имеет высокую способность вождения двигателя, которая способна управлять 10 сервоприводами или 8 двигателями постоянного тока одновременно. Это идеальный вариант для различных роботизированных проектов, таких как умный робот-автомобиль и 3D-принтер.   2. Особенности: Четыре интерфейса драйвера двигателя для добавления драйвера двигателя кодировщика и драйвера шагового двигателя и, таким образом, для привода двигателей постоянного тока, кодировочных двигателей и шаговых двигателей Один интерфейс беспроводной связи для добавления модуля Bluetooth или модуля 2,4G Десять серводвигателей, которые позволяют плате управлять до 10 сервоприводов одновременно Два мощных интерфейса драйвера MOS, которые могут управлять устройствами с максимальным током 10 А. Максимальная выходная мощность обычных портов ввода/вывода-5 в 3A постоянного тока Один Raspberry Pi переключатель интерфейс (требуется ручное пайки), чтобы реализовать 5V до 3,3 V с последовательным Три крепежных отверстия M4, которые позволяют подключать плату к Raspberry Pi Скользящий переключатель для управления источником питания Usb-интерфейс b-типа для загрузки программ и сообщений. Он использует CH340G USB для последовательного чипа, который может легко и стабильно осуществлять связь между компьютером и мегаполисом Высокомощный входной интерфейс постоянного тока с защитой от перегрузки по току 2А и защитой от обратного измерения Одна кнопка сброса, один индикатор питания (красный) и один индикатор ввода/вывода (синий) 3. Параметры: Микроконтроллер: ATMEGA2560-16AU Входное напряжение: 6-12 В постоянного тока Рабочее напряжение: 5 В постоянного тока Контакты ввода/вывода: 43 Серийный Порты: 3 I2C Интерфейс: 1 SPI Интерфейс: 1 Аналоговые входные контакты: 15 Ток постоянного тока на I/O Pin: 20 мА Флэш-память: 256KB SRAM: 8KB EEPROM: 4KB Частота часов: 16 МГц Размер: 85*63 мм   4. Введение интерфейсов мегапикселей и других подключаемых модулей Различные цвета на MegaPi представляют специализированные функции: Красный pin-выходная мощность/выход двигателя Желтый pin-I/O pin Синий контактный беспроводной интерфейс связи Черный Pin-power GND Зеленый интерфейс-выходная мощность/выход двигателя   5. Введение в порты MegaPi для RJ 25 предоставляет четыре порта RJ25, идентифицированные этикетками пяти различных цветов. Их цвета и функции следующие: Интерфейс беспроводной связи-для добавления модуля Bluetooth или модуля 2,4G (требуется соответствующий модуль связи) Порт 1-интерфейс драйвера двигателя для вождения двигателя постоянного тока, шагового двигателя и кодировщика двигателя (требуется соответствующий модуль вождения) Port2-интерфейс драйвера двигателя для вождения двигателя постоянного тока, шагового двигателя и двигателя кодировщика (требуется соответствующий модуль вождения) Port3-интерфейс драйвера двигателя для вождения двигателя постоянного тока, шагового двигателя и кодировщика двигателя (требуется соответствующий модуль вождения) Порт 4-интерфейс драйвера двигателя для вождения двигателя постоянного тока, шагового двигателя и кодировщика двигателя (требуется соответствующий модуль вождения) Интерфейс модуля связи Port5 - RJ25 для добавления Bluetooth или Wi-Fi, который требует RJ25 (требуется keyset для мегапиксельной передачи на RJ25) Порт 6 - RJ25 двойной цифровой/аналоговый интерфейс для добавления датчиков или входных/выходных модулей RJ25 (требуется keyset для мегапиксельной передачи в RJ25) Порт 7- RJ25 двойной цифровой/аналоговый интерфейс для добавления датчиков или входных/выходных модулей RJ25 (требуется keyset для мегапиксельной передачи в RJ25) Порт 8- RJ25 двойной цифровой/аналоговый интерфейс для добавления датчиков или входных/выходных модулей RJ25 (требуется keyset для мегапиксельной передачи в RJ25)   6. Руководство по программированию 1. Графическое программирование-mBlock   2. Программирования Arduino   Arduino-это электронная платформа с открытым исходным кодом на основе простого в использовании оборудования и программного обеспечения. Он предназначен для тех, кто делает интерактивные проекты. Среда разработки Arduino позволяет легко писать код и загружать его на плату ввода/вывода. Вы можете использовать язык Arduino (C + +) для интерфейса с аппаратным обеспечением Arduino. Мы предоставляем полный Arduino с использованием среды.   MegaPi совместим с Arduino Mega 2560, поэтому вы можете разработать программу с Arduino IDE. Мы предлагаем вам установить Makeblock program library при использовании Makeblock-это электронные модули.   3. Программирование на Python   4. Программирование JS Node   7. Схема схемы   8. Часто задаваемые вопросы по MegaPi 8,1 где получить посылка драйвера, если компьютер не сможет установить ее автоматически? О: вручную установите драйвер Windows: Android/IOS/Mac OSX: 8,2 почему Port1 - Port4 мегапиксельной системы анти-реверсивный? О: Port1 - Port4 MegaPi разработаны как одна строка женского заголовка или мужского заголовка, и они разделены на красный или желтый цвет, что может избежать обратной связи. Красный порт предназначен для ввода/вывода большого тока, в то время как желтый порт предназначен для ввода/вывода. Главный чип или модуль драйвера могут сгореть, если вы их правильно Подключите. 8,3 сколько тока может выдержать большой текущий интерфейс драйвера (драйвер MOS интерфейса)? О: два интерфейса могут выводить ток до DC12V10A. 8,4 почему шаговый двигатель становится горячим? Ответ: учитывая сценарий использования шагового двигателя, ток драйвера был настроен на более крупный, поэтому двигатель может нагреваться. Пожалуйста, свяжитесь с охлаждающим плавником и модулем драйвера, иначе главный чип может сгореть. 8,5 Какова функция черного регулируемого потенциометра на шаговом двигателе? A: Этот потенциометр предназначен для регулировки тока шагового двигателя. Положение по умолчанию находится на середине, но вы можете повернуть его вверх или вниз. При включении потенциометра чип станет более горячим. Поэтому не забудьте рассеивать тепло с помощью более крупного охлаждающего штифта или в хороших условиях охлаждения. 8,6 почему главный чип сбрасывается, когда мегапиксельные двигатели одновременно управляются несколькими двигателями? Как решить эту проблему? О: Когда двигатель начинает работать или вращаться по часовой стрелке/против часовой стрелки, энергопотребление будет огромным. В этой ситуации ток от источника питания будет недостаточным, что приводит к низкому напряжению и перезагрузке главного чипа. Вы должны использовать более сильный источник питания или настроить программу, чтобы избежать вращения двигателя по часовой стрелке/против часовой стрелки часто. 8,7 как сварить 2*10 штыревой разъем при подключении MegaPi с Raspberry Pi? О: MegaPi не приваривается к Raspberry Pi, поэтому вы должны сварить самостоятельно. Избегайте короткого замыкания при сварке штифтов. 8,8 Raspberry Pi сбрасывает при подключении к Raspberry Pi и приводе устройства высокой мощности. Как решить эту проблему? При поставке питания Raspberry Pi через мегапиксельные и управляющие двигатели в то же время, напряжение будет нестабильным, и Raspberry Pi перезагрузится. Просто подключите питание к Raspberry Pi напрямую. 8,9 есть ли аксессуары, которые могут работать с MegaPi? Где мне их купить? A: Драйверы двигателя кодировщика, драйверы шагового двигателя, Bluetooth, 2,4G, двигатели постоянного тока, двигатели кодировщика, шаговые двигатели, щит, датчики RJ25, рулевые двигатели, структурные детали и т. д.   9. Обратите внимание 9,1. Применение мегапиксельного напряжения постоянного тока 6-12 В 9,2. Предотвращения короткого замыкания 9,3. Предотвращает загрязнение воды, кислотность/Щелочность жидкости, или твердых обломков и т. Д. 9,4. Держите подальше от детей и домашних животных 9,5. Не выбрасывайте
