Дифференциальный сигнал для коллектора три фаза ABZ Серводвигатель

Дифференциальный сигнал для коллектора три фаза ABZ Серводвигатель

Modname = ckeditor

TTL-HTL (дифференциальный редукционный электрод) преобразователь сигнала преобразует Серводвигатель решетки линейки A,/A, B. / B В стандартный PLCA, B фазовый высокоскоростной Счетный сигнал. Высокоскоростная оптопара изоляции используется между входом и выходом, и сигнал используется в качестве замкнутого управления, что значительно повышает точность.

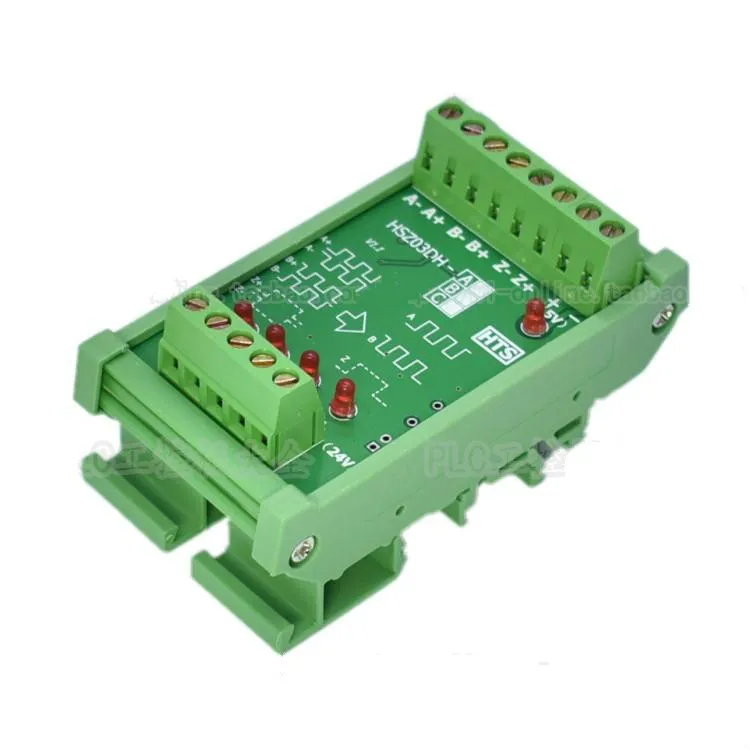

HSZ03HD модуль преобразования сигнала и изоляции может осуществить преобразование инкрементного сигнала кодировщика или аналогичного сигнала от TTL/RS422 (A,/A, B, Z,/Z) стандарт к HTL (A, B, Z) вход и выход с использованием высокоскоростной оптопары изоляции, Который может отделить систему и улучшить эффективность защиты от помех между системами.

Применение:

1. Преобразование сигнала высокоскоростного счетчика PLC
2. Управление преобразованием сигнала серводвигателя
3. Управление преобразованием сигнала роторного кодировщика
4. Решетка линейка преобразования выходного сигнала
5. Преобразование импульсного сигнала между PLC и MCU
6. Обработка от помех PLC и серводвигатель системы управления
7. Преобразование дифференциальных сигналов в стандартные и нестандартные импульсные сигналы

Дифференциальный преобразователь сигнала, также известный как преобразователь сигнала кодировщика, модуль преобразования сигнала, может преобразовывать дифференциальный сигнал в односторонний импульсный сигнал, который может быть применен для решения конверсионного интерфейса между поворотным кодировщиком, решетка линейка дифференциальный режим вывода и одночипового компьютера, PLC контроллер, Siemens, ABB, AB, Omron, Mitsubishi, Panasonic, Delta и Другие высокоскоростные PLC счетные модули, импульсы. Входной терминал, кодировщик двигателя, интерфейс преобразования между решетчатой линейкой и PLC контроллером, передача сигнала между преобразователем частоты и контроллером PLC, особенно для приложений автоматического управления двигателем и других полей. Особенно, он может преодолевать сильные помехи в сложной среде промышленной системы управления и устранять Электрические помехи, такие как сильное электрическое поле и сильное магнитное поле. Двухскоростной дифференциальный преобразователь сигнала может эффективно защищать чувствительные цепи и имеет функцию формирования импульса, что эффективно улучшает производительность анти-помех между системами, и обеспечивает безопасный интерфейс для системы управления промышленной автоматизации.

Тип входного сигнала: Стандартный дифференциальный сигнал TTL & RS422
Тип выхода: HTL push-pull совместимый коллектор открытого NPN и PNP
Напряжение источника питания: 5 В, 24 В две группы источника питания
Выходной канал: 3-канальный выход (A, B, Z фаза)
Выходной ток: Макс. 200 мА
Частота передачи: 0-500 кГц
Напряжение изоляции: макс. 2500 Vrms мин
DIN35 руководство по установке

[Применение]
1. Изоляция сигнала энкодера, защита от помех

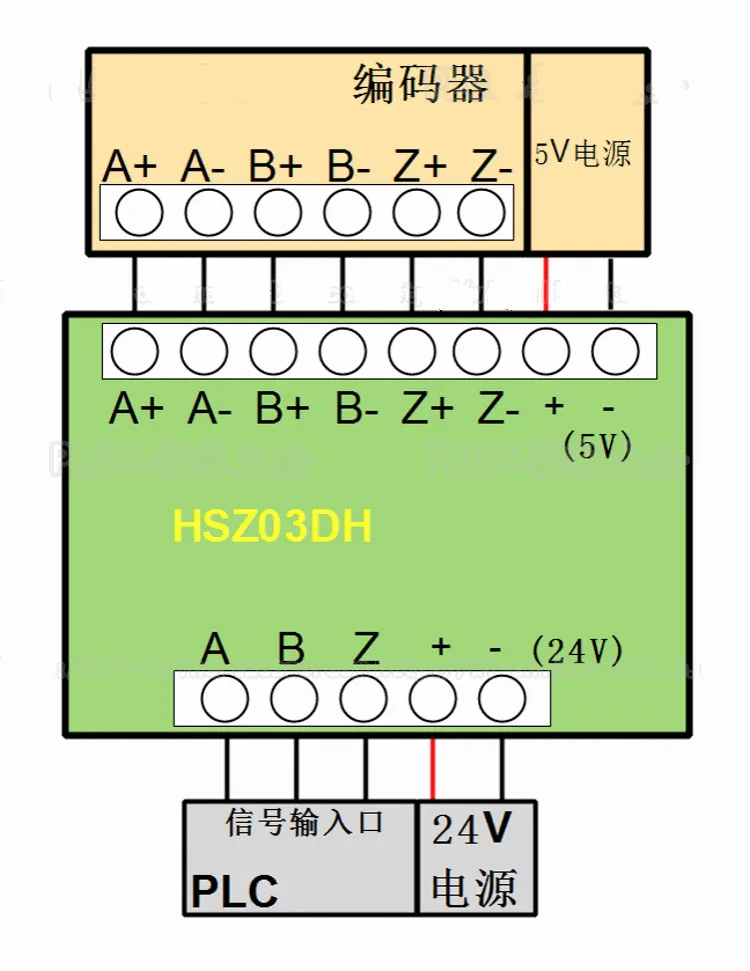

2. Преобразование сигнала TTL/RS422 в HTL кодировщика.
Например, Серводвигатель или преобразователь импульсного сигнала и интерфейс передачи и преобразования PLC сигнала, фотоэлектрический энкодер и интерфейс передачи и преобразования PLC сигнала, микропроцессорная система TTL и PLC интерфейс передачи данных и преобразования и другой интерфейс преобразования ввода/вывода данных и т. Д.

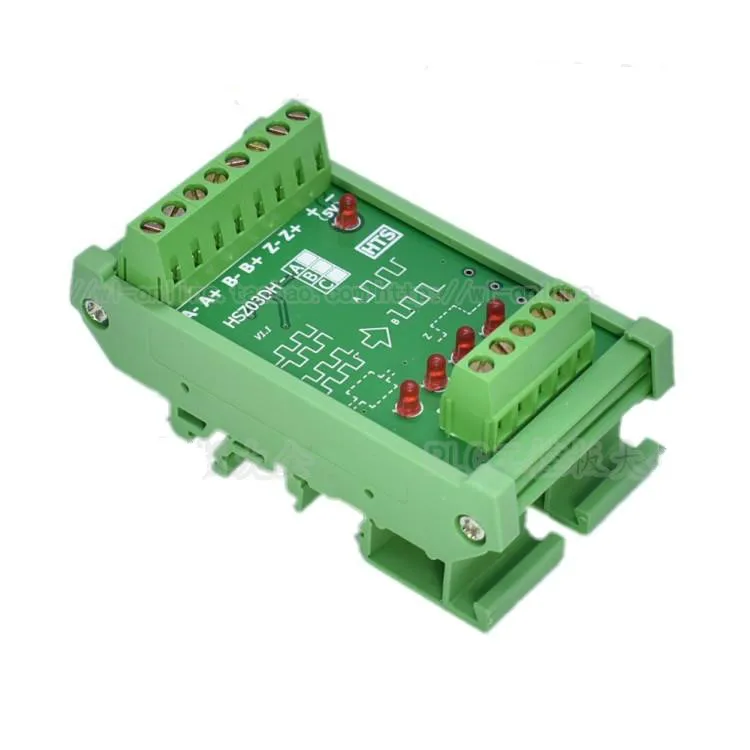

HSZ03HD кодировщик преобразования сигнала и модуль изоляции-это профессиональный Модуль интерфейса преобразования, который преобразует инкрементный кодировщик сигнала или аналогичный дифференциальный сигнал в односторонний push-pull HTL выход сигнала, совместимость с коллектором открытого контура NPN/PNP выход. Передняя и задняя фотоэлектрическая изоляция, супер защита от помех, может отделить и защитить чувствительные системы, улучшить производительность от помех между системами, подходит для сильной электрической среды помех.
Он часто используется для высокоскоростной передачи данных и конверсионного интерфейса между TTL и PLC в микропроцессорной системе, например, для преобразования импульсных сигналов TTL, таких как роторный энкодер, решетчатая линейка, серводвигатель и преобразователь частоты в односторонние импульсные сигналы, которые могут быть получены PLC. Он также может использоваться в других интерфейсах преобразования дифференциального режима ввода-одностороннего выхода.

'
