8S 24V LiFePO4 плата защиты батареи 15A 20A 30A 40A 50A 60A функция баланса тока 8 ячеек PCB BMS |

8S 24V LiFePO4 плата защиты батареи 15A 20A 30A 40A 50A 60A функция баланса тока 8 ячеек PCB BMS |

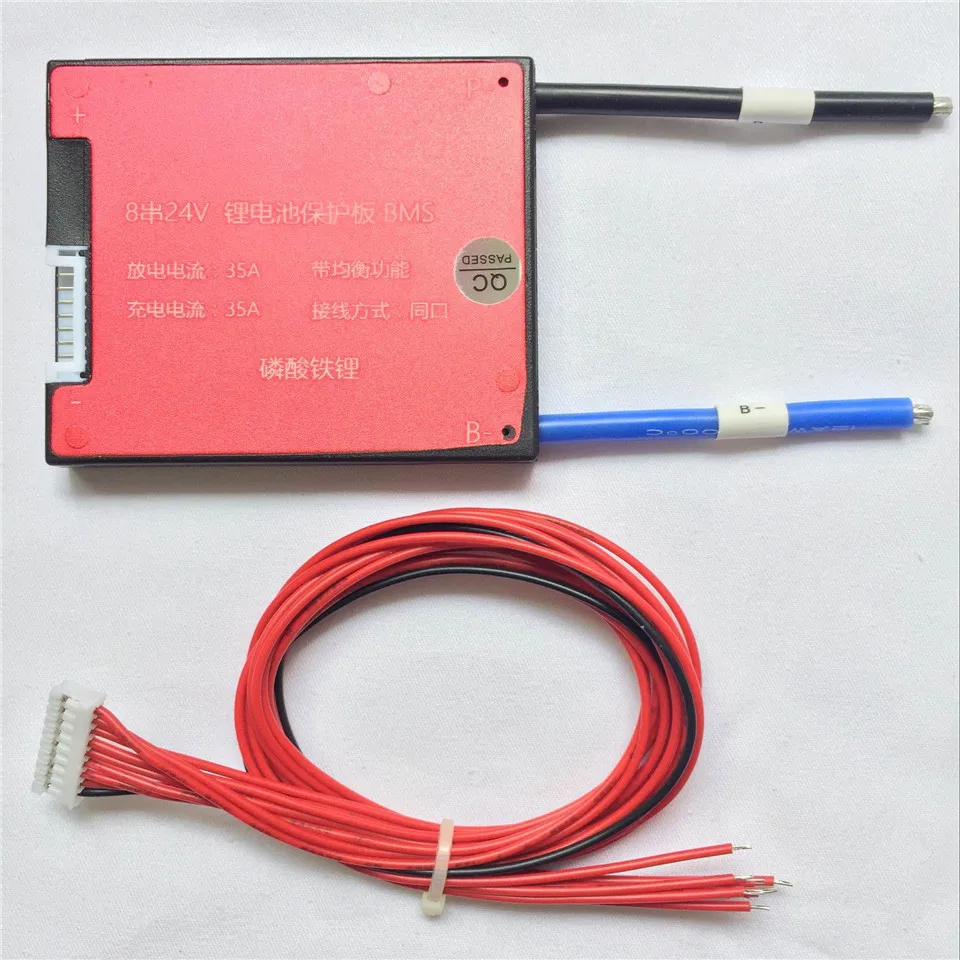

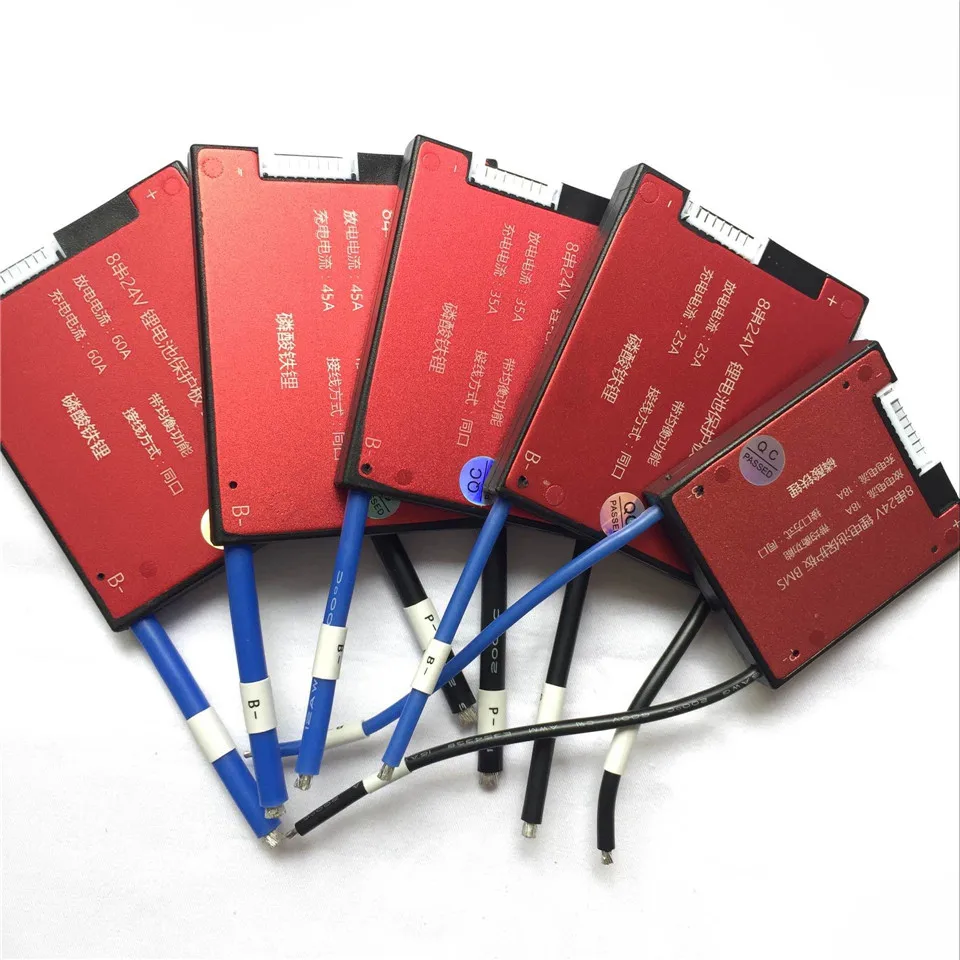

8 S 24 V 15A 20A 30A 40A 50A 60A BMS для Lifepo4 батареи с функцией баланса

Особенности

Водонепроницаемый

С балансом

Тот же порт для зарядки и разрядки

Основные функции

Защита от перезарядки,

Защита от перегрузки

Защита от короткого замыкания

Баланс ремешка

1. Обзор

8 S 24 V 15A 20A 30A 40A 50A 60ABms используется для 8 Серия 24VLifepo4 аккумулятор.

Мы можем спроектировать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, Li-polymer и т. д.

Основные функции: защита от перезарядки, защита от разрядки, защита от перегрузки по току,

Защита от короткого замыкания, защита от температуры и т. д.

В соответствии с запросом клиента мы можем разработать PCM различных размеров и конструкций.

BMS произведено высококачественными Mos и IC импортированными. Удерживайте аккумулятор в течение длительного циклаViСрок службы ce.

Преимущества

Используйте высококачественный (A-level) защитный интегральный замыкание IC, от решения ofЯпония.

Сильная способность к нагрузке, постоянная разрядка тока 25/35A/45A/60A, использование высокого напряжения, низкое внутреннее

Сопротивление мощности Mosfet. Теплоотвод значительно поможет охлаждению.

Сам IC имеет функцию балансировки мощности. Схема проста и надежна.

Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждый аккумулятор будет предотвращен из-за заряда или разрядки.

Защита от перегрузки по току и короткого замыкания.

Функция очень надежная. Долгое время короткого замыкания нагрузки не повлияет на печатную плату и батарею. Температура

Защита во время зарядки и разрядки.

Экстремальное низкое энергопотребление. Потребление всего устройства составляет менее 50uA.

Спецификация

Предупреждение

1. Строго следуйте шагу подключения, как показано на диаграмме.
2. Дважды проверьте правильность подключения, затем подключите его к аккумулятору «+», «-» Pin.
3. Мы не несем ответственности за дефекты, вызванные неправильным подключением.

Гарантия

1. Двухлетняя гарантия для наших BMS

2. Бесплатное обслуживание в течение гарантийного срока. Но Бесплатная доставка не взимается

RFQ

1. Какой общий порт и отдельный порт? В чем разница?

Мы берем 13S48V16A BMS в качестве примера, общий порт 16A означает, что ваш катод заряда и катод разряда соединены в том же конце точки (наш P-), катод заряда и катод разряда используются в общем порту подключения, поэтому ток заряда и ток разряда одинаковые 16А. В то время как отдельный порт отдельно соединен с катодом зарядки (C-) и катодом разряда (P-), поэтому ток заряда и ток разряда отличаются, ток разряда 16A, ток заряда 8A.

2. Какова функция баланса?

Принцип работы и функции являются следующими, когда ваше напряжение в одной ячейке до напряжения тревоги (li-ion до 4,18 в, срок службы Po4 до (3,6 В), затем баланс клеток начинает работать, сопротивление баланса начинает разрядку с 35 мА (когда баланс разрядки начинает работать, BMS начнет немного нагреваться, Что является нормальным отражением), ячейка находится в состоянии зарядки и разрядки, а другие, которые не доходят до напряжения тревоги (li-ion 4,18 V, Life Po43.6V), находятся только в состоянии зарядки, без разрядки, когда быстрое напряжение в ячейке достигается до напряжения тревоги (li-ion 4,25 V, срок службы Po43.75V) BMS начинает защиту питания, Все остальные ячейки находятся в остановке зарядки, этот процесс позволит зарядить аккумулятор в балансовом токе, а напряжение батареи находится в состоянии баланса, но когда разница в напряжении вашей ячейки находится в большом диапазоне, баланс не может работать. хорошо

3. Связь между емкостью аккумулятора и током BMS?

Нет прямой связи между емкостью аккумулятора и током BMS, большая емкость не означает большой аккумулятор, но полагайтесь на постоянный ток, то есть, если ваш двигатель мощный, вы должны выбрать высокий ток BMS, это не зависит от емкости аккумулятора.

4. Какой тип зарядного устройства я должен выбрать?

Литиевая батарея должна выбрать конкретное зарядное устройство, не использовать зарядное устройство для свинцово-кислотных аккумуляторов, для свинцово-кислотных зарядных устройств может быть MOS с защитой от поломки высокого давления, которая не защитит BMS от перезарядки. срок службы аккумулятора Po4 напряжение зарядного устройства = шнур аккумулятора No. x3.6V, в то время как литий-ионный аккумулятор зарядное устройство напряжение = шнур батареи нет. x4.2V.

5. Какие текущие BMS я должен выбрать?

Возьмите 10S36V в качестве примера: какой ток BMS вы выбираете, полагается на мощность вашего электровелосипеда и ограничение тока контроллера. Например, выберите 16A для ниже 350 Вт, 25A для below500W, 35A для ниже 800 Вт, 60A для ниже 1000 Вт, более 1200 Вт свяжитесь с нашим специалистом по обслуживанию для предложений, один в целом, постоянный ток должен быть выше, чем ограничение тока в контроллере.

6. Повреждены ли мои BMS?

Если вы хотите определить, поврежден ли BMS, пожалуйста, выполните следующие действия, чтобы проверить, совпадает ли Напряжение каждой ячейки с вольтметром? Если разница в напряжении ячейки составляет более 1,0 В, отображается ошибка, что она не может работать далеко, нет источника питания в начальном диапазоне, короткое время зарядки, все эти проблемы почти вызваны ячейками батареи, если BMS поврежден, отображается как без зарядки, без разряда, без разрядки, в то время как аккумулятор имеет напряжение.
