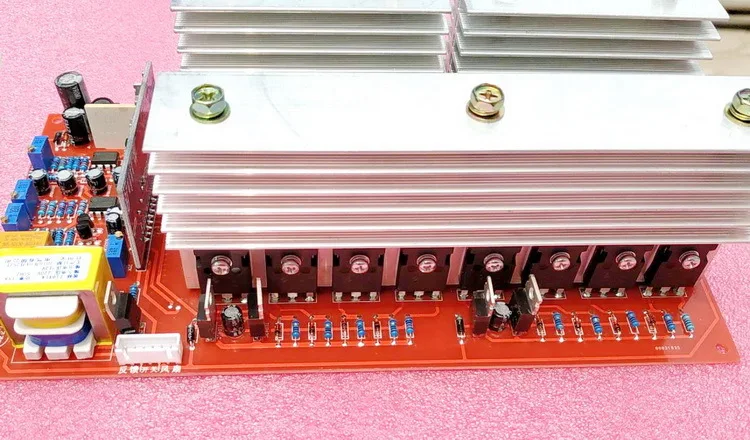

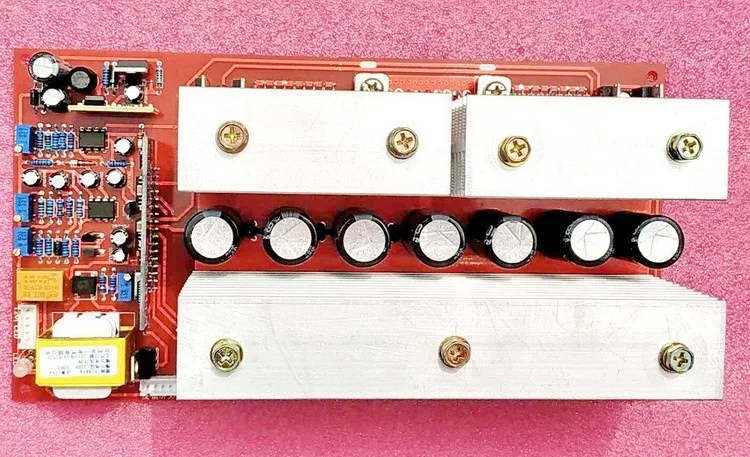

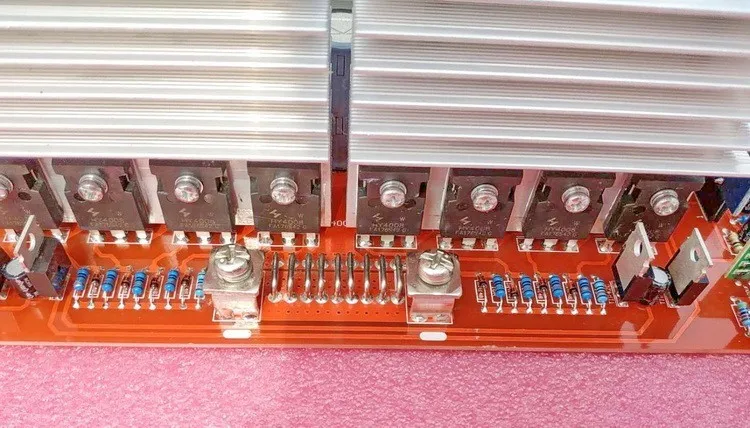

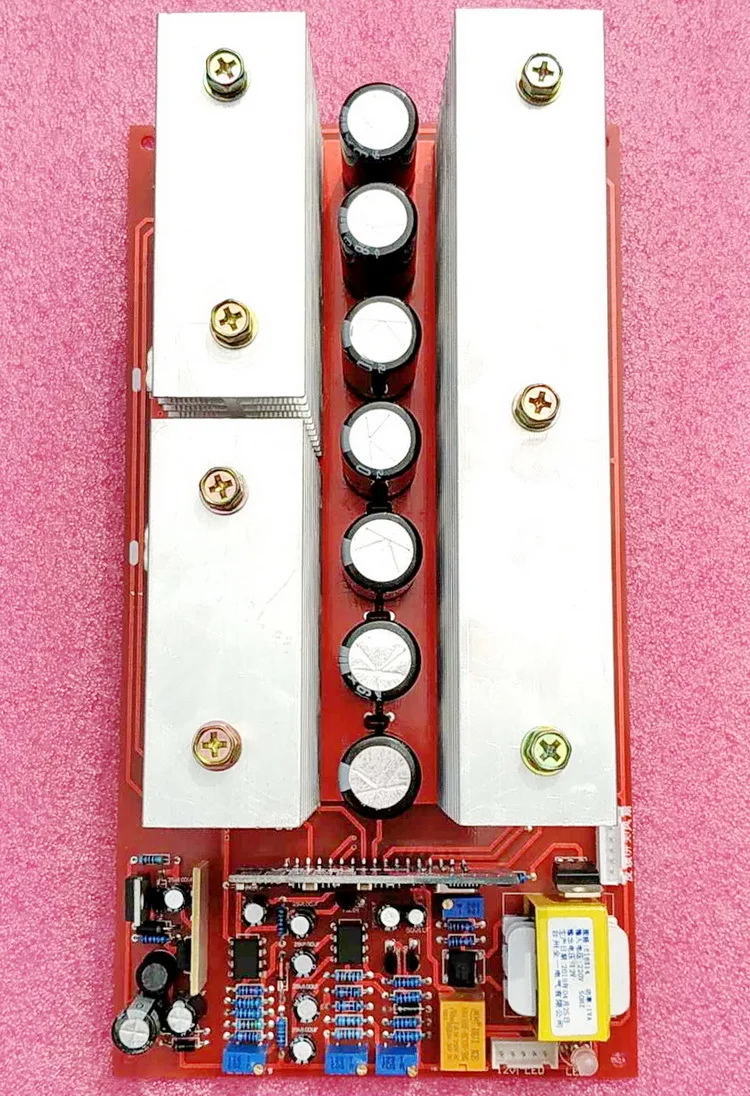

Инверторы с синусоидальной волной материнская плата 24 В 3500 Вт 36 4500 48 в 6000 60 7500

Инверторы с синусоидальной волной материнская плата 24 В 3500 Вт 36 4500 48 в 6000 60 7500

Ниже приводится Настройка функциональных параметров панели привода следующим образом:

Настройка перемычки по умолчанию-это короткое замыкание JP5 JP2 JP7 JP8. Соответствующей функцией является Выходная частота 50 Гц 3 секунды мягкого запуска. Время работы-300 Н. Пользователи могут изменить настройки в соответствии с их собственными требованиями.

Покупатели должны быть внимательны. Перемычка выбора функций на этой плате драйвера не должна быть короткой одновременно под одной и той же функцией. Легко повредить небольшую доску. Например, JP1 не может быть сокращен до JP5 одновременно.

Светодиодный светильник с сигнальной индикацией на маленькой плате привода выглядит следующим образом:

Когда продукт Нормальный: светильник длинный

Продукт обнаруживает перегрузку тока: светильник светился 2 раза, и светильник выключился в течение 2 секунд.

Продукт обнаруживает перенапряжение: светильник мигает 3 раза, и светильник выключен в течение 2 секунд.

Продукт обнаруживает низкое напряжение: лампа мигает 4 раза и выключается в течение 2 секунд.

Мощность частоты синусоидальный инвертор материнская плата Описание интерфейса:

1. Интерфейс вентилятора: Этот интерфейс используется для охлаждения вентилятора. Когда температура внутри инвертора или температура основной платы инвертора слишком высока, охлаждающий вентилятор автоматически начнет рассеивать тепло. Когда температура внутри инвертора или температура основной платы инвертора падает до нормальной температуры, охлаждающий вентилятор автоматически отключается.

2. Интерфейс переключателя: интерфейс переключателя-два провода. Когда два провода отключены, инвертор находится в режиме ожидания. (В это время светильник индикатора красный). Замыкание двух проводов этого интерфейса-это запуск инвертора. Состояние (световой светильник в это время зеленый) Инвертор имеет нормальное выходное напряжение 220 В.

Отзывы о напряжении 3,220 в интерфейс: два провода этого интерфейса должны быть подключены к выходу инвертора 220 В переменного тока. Удобно стабилизировать выходное напряжение инвертора. Если он не подключен, нет регулирования напряжения. Пожалуйста, не забудьте подключить этот провод.

4. Двухцветный индикатор: когда он красный, это индикатор состояния ожидания. Когда он зеленый, это индикатор состояния.

Эта плата имеет следующие показатели эффективности:

1. Эта плата драйвера инвертора имеет функцию автоматического стабильного выходного напряжения. Батарея под напряжением. Аккумулятор перенапряжения. Защита от перегрузки по току от короткого замыкания. Защита от перегрева.

2. Форма выходного сигнала-чистая Синусоидальная волна. Достаточно мощности. Мгновенная грузоподъемность сильна. Источник питания запускается быстро. Долгосрочная работа имеет низкий температурный подъем. Он не имеет помех для электрических приборов. Это идеальный источник питания инвертора для домашнего и промышленного использования и энтузиастов.

3. Высокая эффективность преобразования и стабильный дрейф выходного напряжения

4. Ток без нагрузки небольшой. Ток без нагрузки меньше 200 мА

5,220 в уровень выходного напряжения инвертора можно регулировать

Мощность частоты синусоидальный инвертор материнская плата Описание функции:

1. Защита от низкого напряжения батареи:

В тех случаях, когда напряжение батареи ниже, чем 10,5 V за блок, инвертор выключит Инвертор зарядное устройство (нет выходного напряжения переменного тока в настоящее время) и инвертор находится в режиме ожидания.

2. Защита от перенапряжения напряжения батареи:

Когда напряжение батареи выше 16 В на блок, инвертор также выключит выход инвертора. Введите режим ожидания.

3. Инвертор автоматически запускается после того, как напряжение батареи возвращается в норму:

Когда напряжение батареи слишком низкое. Когда напряжение батареи заряжается до 12 В на батарею, инвертор автоматически начнет и выпустит напряжение 220 В переменного тока для питания к нагрузке. Когда напряжение батареи слишком высокое, функция защиты от перенапряжения начинает защищать. Инвертор находится в режиме ожидания. Когда напряжение батареи возвращается до уровня ниже 15 вольт на напряжение батареи, инвертор автоматически начинает работу и выводит 220 В переменного тока для питания к нагрузке.

4. Вентилятор контроля температуры и защита от перегрева:

Когда инвертор работает нормально, вентилятор не поворачивается. Когда температура слишком высока, вентилятор работает автоматически. При падении температуры вентилятор автоматически останавливается. Когда вентилятор поврежден. После слишком высокой температуры инвертор выключит инвертор. Режим ожидания. Когда температура падает, инвертор автоматически запускается. Выход переменного тока.

5. Защита от нагрузки напряжения:

Инвертор имеет защиту от помех в режиме реального времени. Он также имеет программную задержку (400 мс) защита от короткого замыкания плюс трансформатор частоты питания для изоляции. Это улучшает ударопрочность продукта и долгосрочную надежность полной нагрузки.

6. Функция автоматического регулирования напряжения:

Когда задний этап увеличивает или уменьшает нагрузку, плата драйвера инвертора обнаруживает изменение параметра напряжения цепи в любое время. В соответствии с диапазоном изменения напряжения, размер сигнала привода платы привода регулируется, чтобы убедиться, что выходное напряжение инвертора 220 В стабильное.

7. Защита от короткого замыкания: Когда нагрузка на загрузочную сторону инвертора коротка, когда ток короткого замыкания превышает установленное значение, эта схема выключит выход инвертора.

8. Защита от перегрева продукта:

Когда температура радиатора инвертора превышает 45 градусов, инвертор автоматически начнет охлаждающий вентилятор, чтобы уменьшить температуру продукта. Когда температура радиатора превышает 85 градусов, инвертор автоматически отключает выход инвертора.

Покупатели должны четко видеть. Эта материнская плата является электрочастотным синусоидальным инвертором, материнская плата должна сотрудничать с силовым частотным трансформатором (железным трансформатором) для сборки готового инвертора.

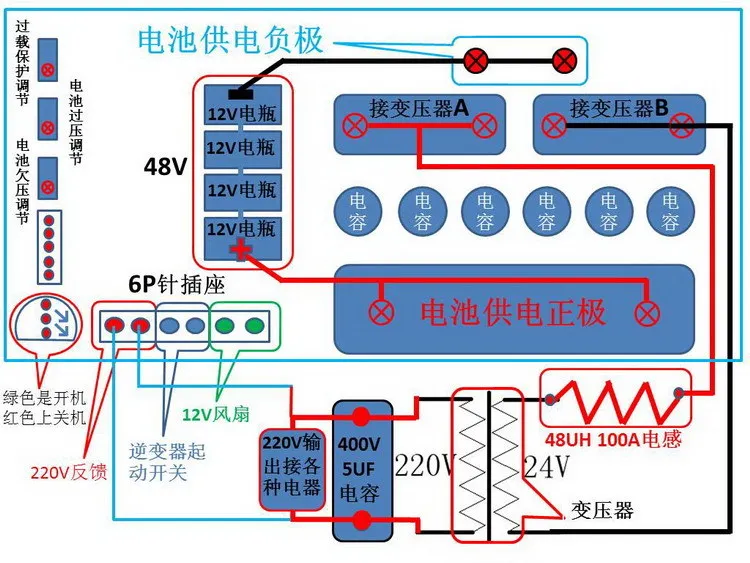

Параметры конфигурации платы трансформатора, которые могут быть использованы с трансформатором, следующие:

Кольцо (круглое) квадратное (EI, FF) u-образное (CD) и т. д. до тех пор, пока Вход AC 220

Вольт. Выход AC 6 ~ 52V Одиночный обмоточный трансформатор может использоваться нормально.

Рекомендуемые параметры мощности и напряжения трансформатора:

24V батарея источника питания с AC 220V переменного тока Выход 12-14V трансформатор. Мощность 3500 Вт

36 в источник питания батареи с 220 В переменного тока на выход 18-22 в трансформатора. Мощность 4500 Вт

48 в источник питания батареи с переменным током 220 В к выходу переменного тока 24-28 в трансформатор. Мощность 6000 Вт

60 в источник питания батареи с AC 220 В ro AC выход 29-34 в трансформатор. Мощность 7500 Вт

Пожалуйста, обратите внимание на покупателя: в вышеуказанном напряжении питания батареи. Если трансформатор не соответствует (например, обычный источник питания аккумулятора 48 вольт для использования переменного тока 220 об/мин AC выход 24-28 в трансформатор. В результате вы использовали AC 220 rpm AC выход 32V трансформатор) таким образом, инвертор будет иметь выходное напряжение 220V, который не регулируется. Поэтому важно выбрать параметр напряжения трансформатора.

Отправка материнской платы по умолчанию является функцией мягкого запуска. После загрузки выходное напряжение постепенно поднимается от 0 В до 220 В (время подъема напряжения занимает 3 секунды). Если вам нужен жесткий старт, пожалуйста, обратите внимание, когда вы делаете фотографию или передаете сообщение владельцу.

Что такое мягкий старт: после включения питания Выходное напряжение инвертора медленно увеличивается с 0 В до 220 В (3 секунды)

Что такое жесткий старт: после включения питания инвертор непосредственно выводит напряжение 220 В и может работать непосредственно с нагрузкой.

Важно: если машина собрана, не переносите нагрузку в первую очередь. Сначала проверьте ток без нагрузки. Если ток без нагрузки больше 500мА, индуктор 48UH должен быть соединен в серии с низковольтным концом трансформатора. Клиенты с кольцевыми трансформаторами должны добавить эту индуктивность (если вы не понимаете, вы можете связаться с владельцем)

Говорите с пониманием:Перед отправкой каждой материнской платы владелец магазина проверяет, дебютирует и проверяет материнскую плату перед отправкой..Без проблем или плохой производительности материнской платы будет отправлен покупателямДля обеспечения производительности продукта

Материнская плата драйвера инвертора должна иметь определенные электронные технологии и быть внимательной при сборке персонала. Если покупатель не работает должным образом из-за своих собственных причин во время установки.Повреждение материнской платы, вызванное магазином, имеет пожизненную гарантию (запасные части и почтовые расходы за доставку в оба конца).Если покупатель имеет возможность отремонтировать себя, попробуйте починить себя..Технология личного руководства владельца магазина

Размер материнской платы: Длина 230 мм ширина 125 мм высота 75 мм

Упаковочный лист: основная плата × 1 переключатель × 1 основная плата соответствующий кабель × 5 емкость × 1
