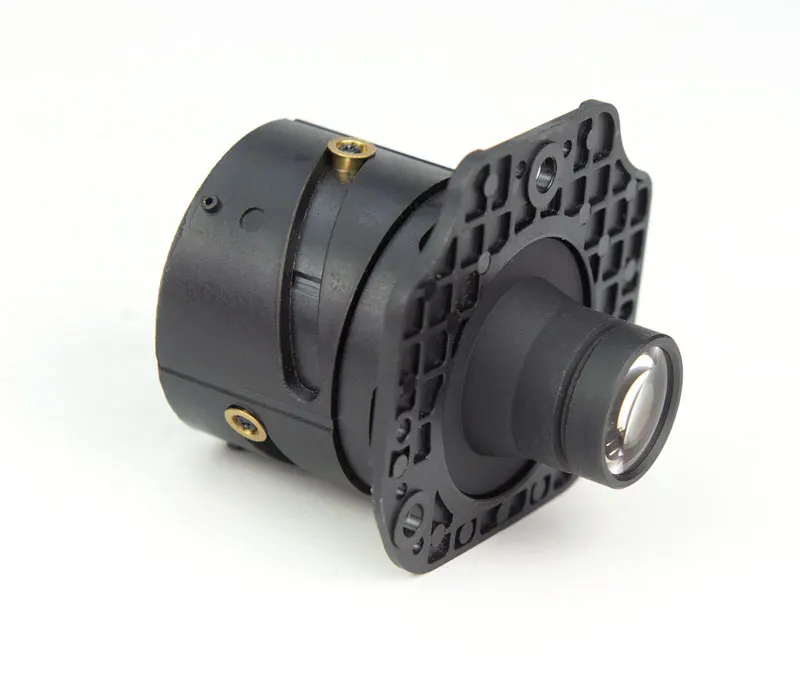

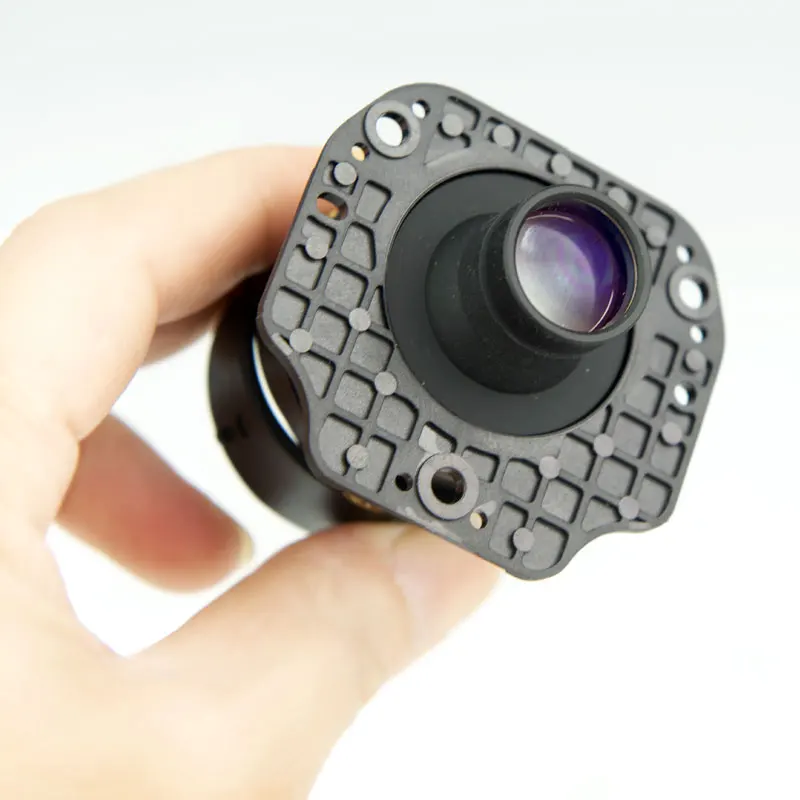

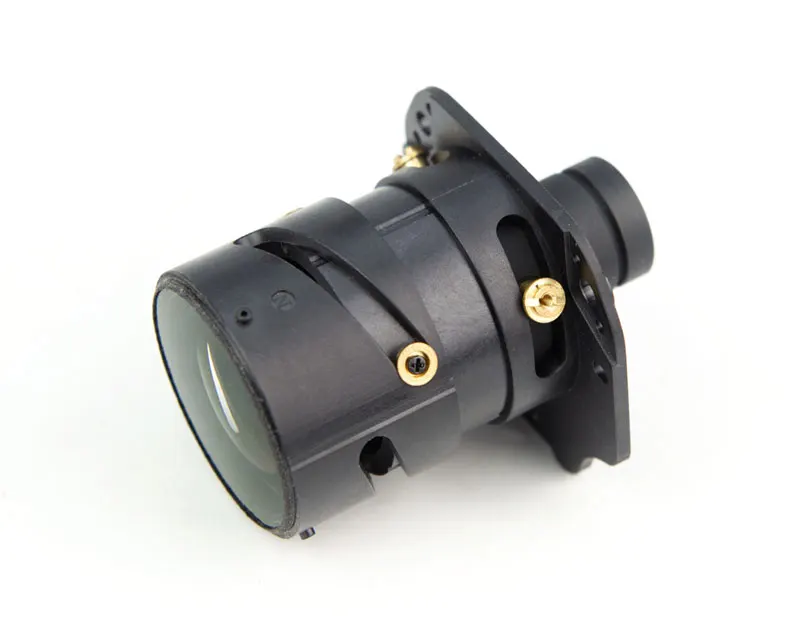

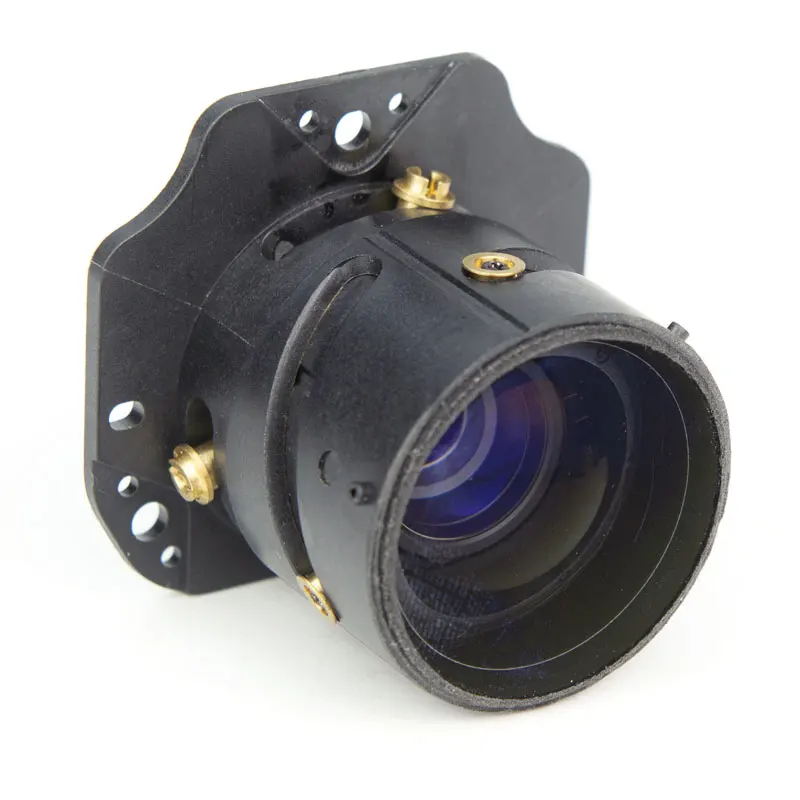

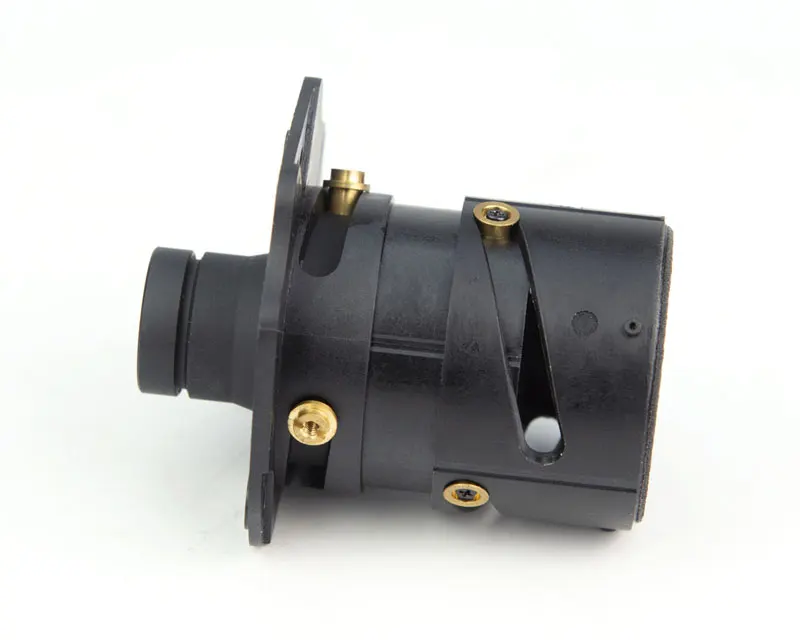

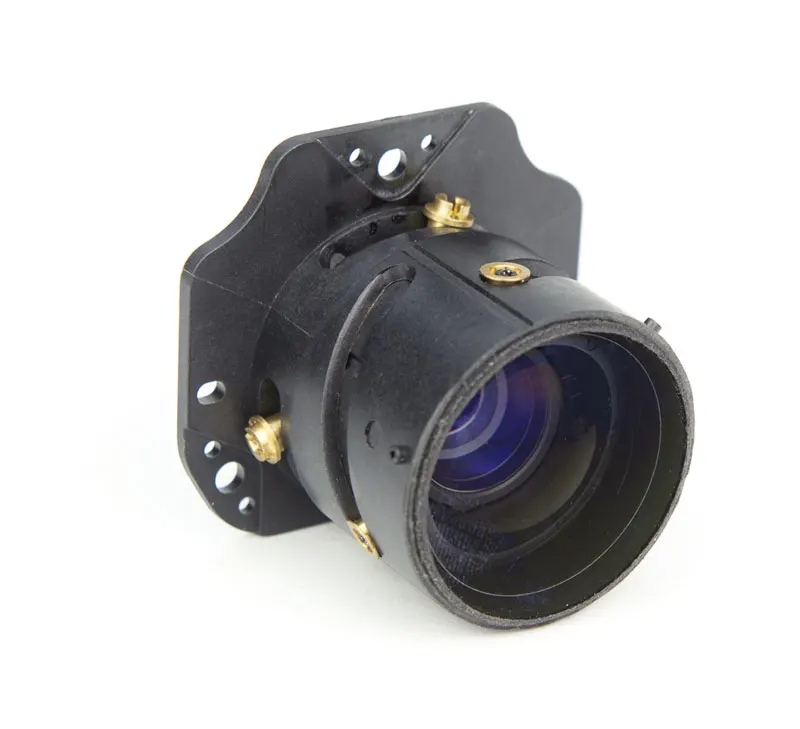

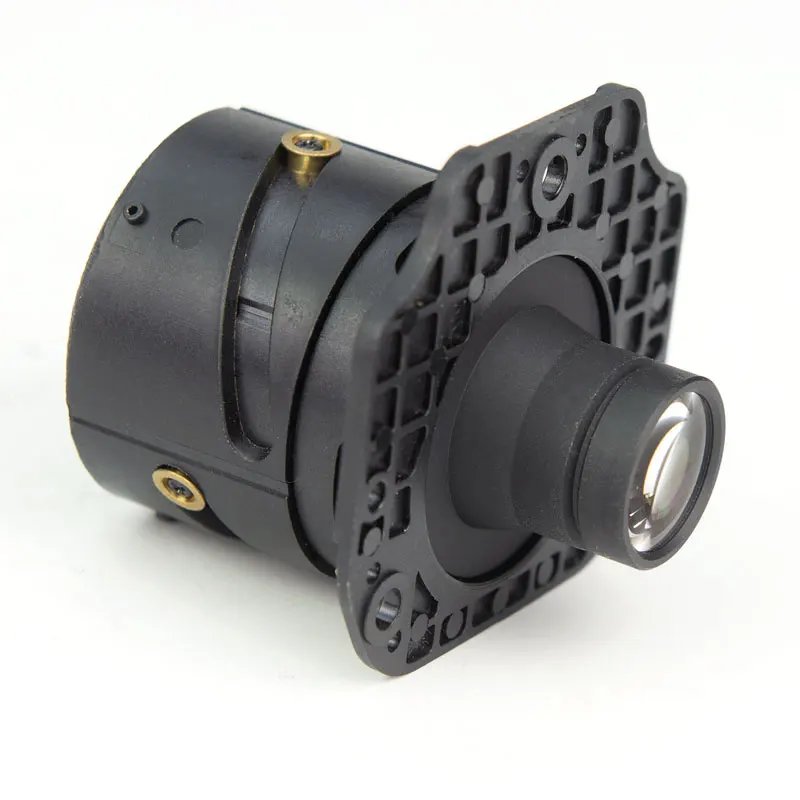

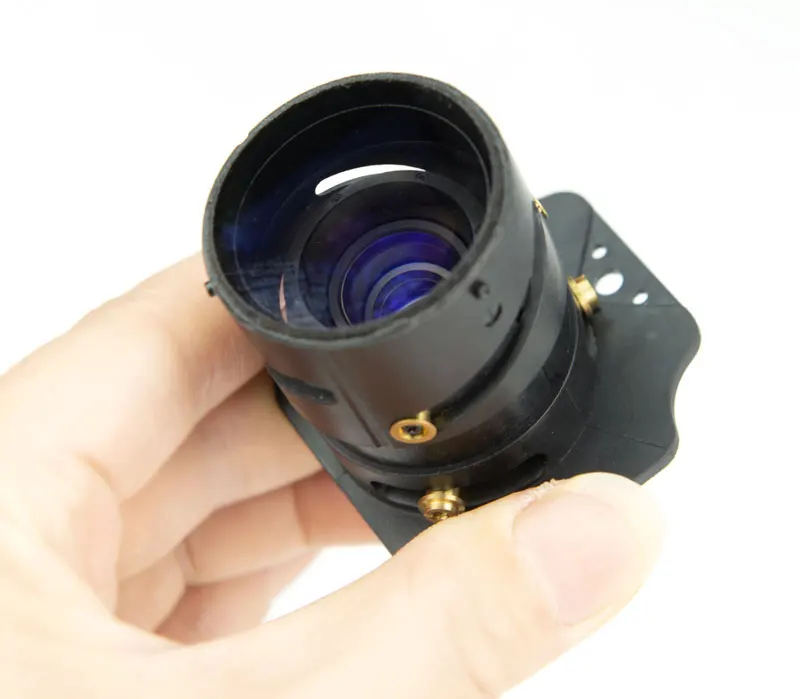

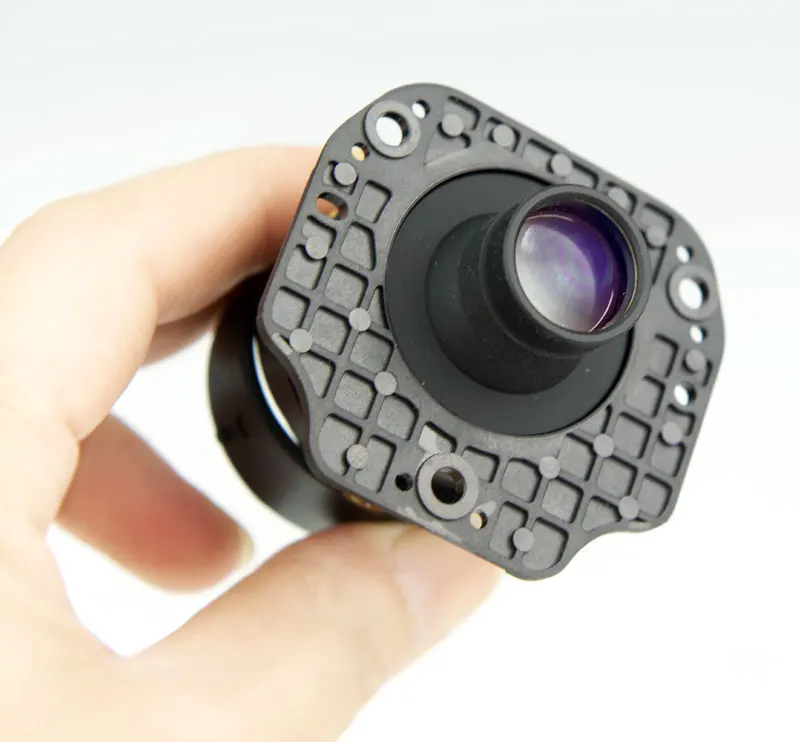

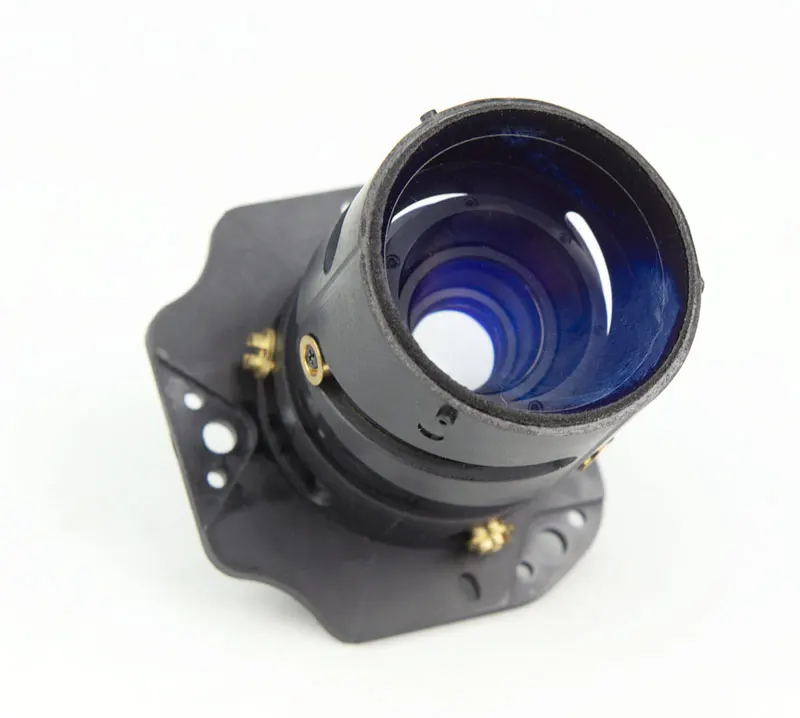

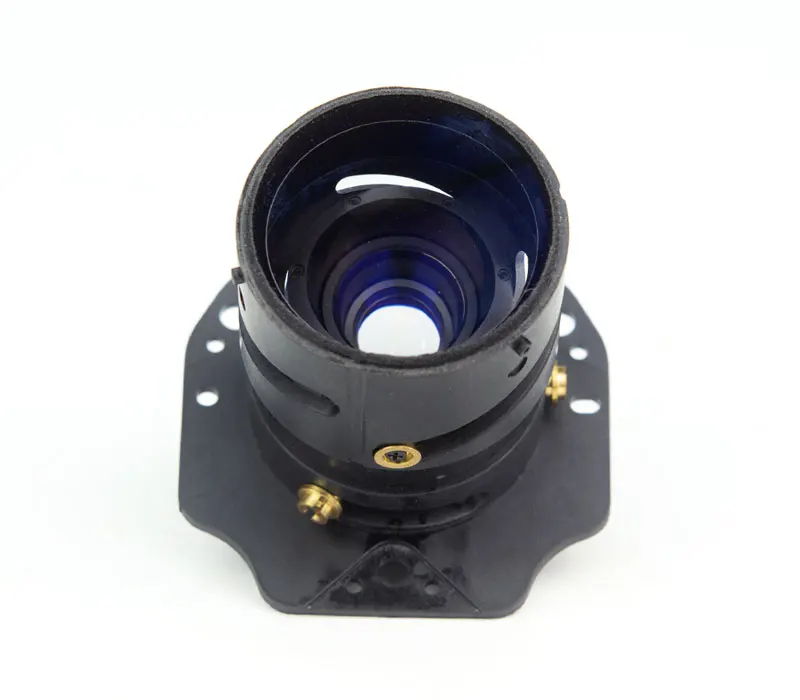

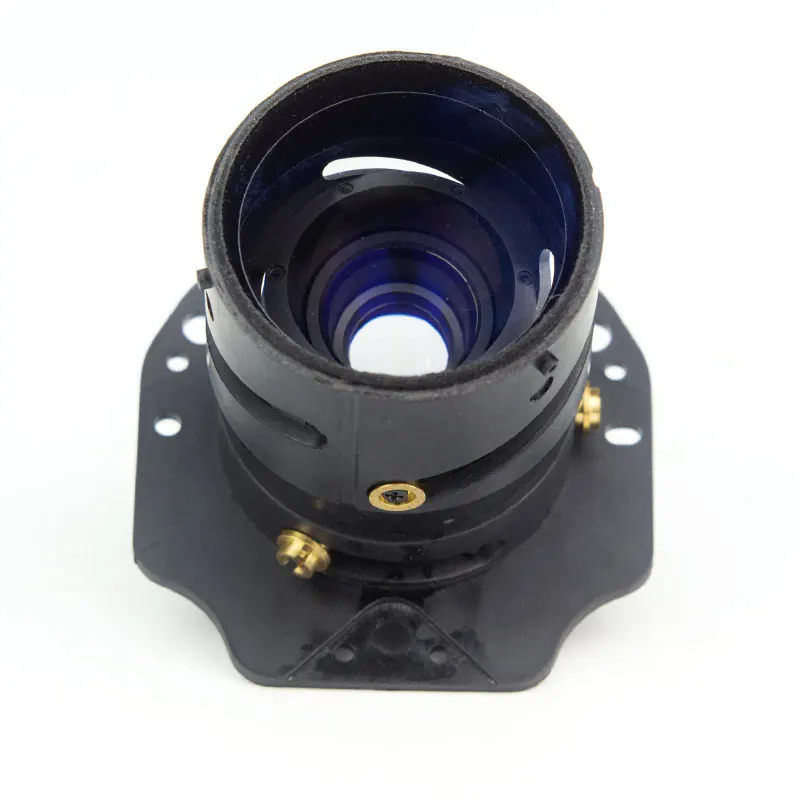

Параметр

Соотношение цена/качество

Блоки

Комментарии

Максимальное количество пикселей

WXGA:1280x800

XGA:1024x768

NA

0,55 "XGA

0,65 "WXGA

Максимальный размер прибора

WXGA :13.824x8.64

XGA :11.059x8.294

Мм

Ширина х высота

Размер пикселя/шаг

10,8

Мм

Изображение офсетная печать

XGA: 4,89 (118%)

WXGA: 4,32 (100%)

Мм

От DMD центра до оптической оси объектива

Изображение радиуса круга

11,06

Мм

По запросу. Проектировщик проекционных линз должен учитывать допуск на производство проекционных линз

Окно-индекс

-Толщина

1,509 @ 545nm

1,05 ± 0,05 мм

N_D

Мм

Передача данных, элемент соединения автоматизированной системы управления производством, Грануляция, Орел 2000

Окно в Активная область

0,703 мм

Мм

Активная область до внутренней поверхности окна

ENG & DMD Допуски на выравнивание

Выстраивания наклонных линий/Planarity

Центровки

Синхронизация

± 0,06

± 0,3

± 0,8

Мм

Мм

Степень

Включает DMD и ENG устройства

Параметр

Соотношение цена/качество

Толерантность

Блоки

Комментарии

Показатель проекции

WXGA:62 "@ 2 м

XGA:53 "@ 2 м

± 1%

NA

Расстояние между экраном и проектором составляет 2 м

Коэффициент масштабирования

1,1: 1

Мин

%

Угол поворота зума регулируется по механическим требованиям

Диапазон фокусировки

1,0 ~ 8,0 четкий фокус

0,5 ~ 10,0 фокус Видимый

М

Угол поворота фокусировки регулируется по механическим требованиям

Рабочий F/#

2,43 (широкий) ~ 2,55 (Теле)

NA

Zamax CA фиксируется, включая стоп-Размер

Заднее фокусное Длина

> 22,15 + 1,05 (S-FSL5)

Мм

Выходного зрачка позиции

-34,05 (широкий)

Мм

Механическое расстояние, включая DMD окно

Спектрального взвешивания

450:480:550:590:620 = 1:2:5:2:1

NA

NA

Zemax обзор

MTF

Белый> 45% @ 46lp/мм,

R/G/B>15% @ 46lp/мм

NA

Lp/мм

Длина волны для R = 620

G = 550, B = 450 нм

Относительная подсветка

> 52%

Мин

%

Zamax определяет, если слишком низкий, пожалуйста, cfm как можно скорее эффективность анализа> 95%.

Размер экрана используется для контроля качества и обзора

XGA @ 60 "(2,3 м; Широкая)

WXGA @ 70,2 "(2,3 м; Широкая)

NA

NA

Размытия с пышной юбкой

Расфокусировка

Брюки-клеш

Обратите внимание

NA

Pixel

R≦ 2,5

B≦ 2,5

G≦ 2,5

R≦ 3,5

B≦ 3,5

G≦ 3,5

Четкий и видимый фокус

1. Четкость фокусировки:

\ Пиксели могут быть четко идентифицированы

\ Следуйте ограниченному образцу (по мере необходимости)

2. Видимый фокус:

По крайней мере частичное изображение может быть четко сфокусировано.

Тесты с 区 узор,

Боковая Цвет

Дополнительные сведения см. В приложении C

SPEC ценности:

R/G ≦ 1/2

G/B ≦ 1/2

R/B ≦ 2/3

Макс

NA

Длина волны для моделирования

R = 620

G = 550

B = 450

Искажения изображения

ТВ-искажение (V & H) ≦ 0.5%

Трапецеидальное искажение ≦ 0.5%

Искажения изображения:

XGA:

A ≦ 3 мм, B ≦ 3 мм, C 2,5 2,5 мм @ Диагональ 60 дюймов в ширину

WXGA:

A ≦ 4,5 мм, B ≦ 4,5 мм, C ≦ 4 мм @ Диагональ 70,2 "в ширину

Макс

Баррель не приемлем. Допустимы только подушечки на экране.

С высоким коэффициентом пропускания

Average≧ 94%; От 430 ~ 680nm

Absolute≧ 92%; От 460 ~ 640nm

Absolute≧ 90%; От 420 ~ 460 нм

Мин

%

Измеряется измеритель спектра

Фокус дисбаланс

XGA

Дисбаланс ≦ 30 см @ Диагональ 60 дюймов в ширину

WXGA

Дисбаланс ≦ 35 см @ Диагональ 70,2 дюйма в ширину

Макс

См

Объектив стоп крутящего момента

3

Макс

Кг

Ghost Image

Не разрешено
