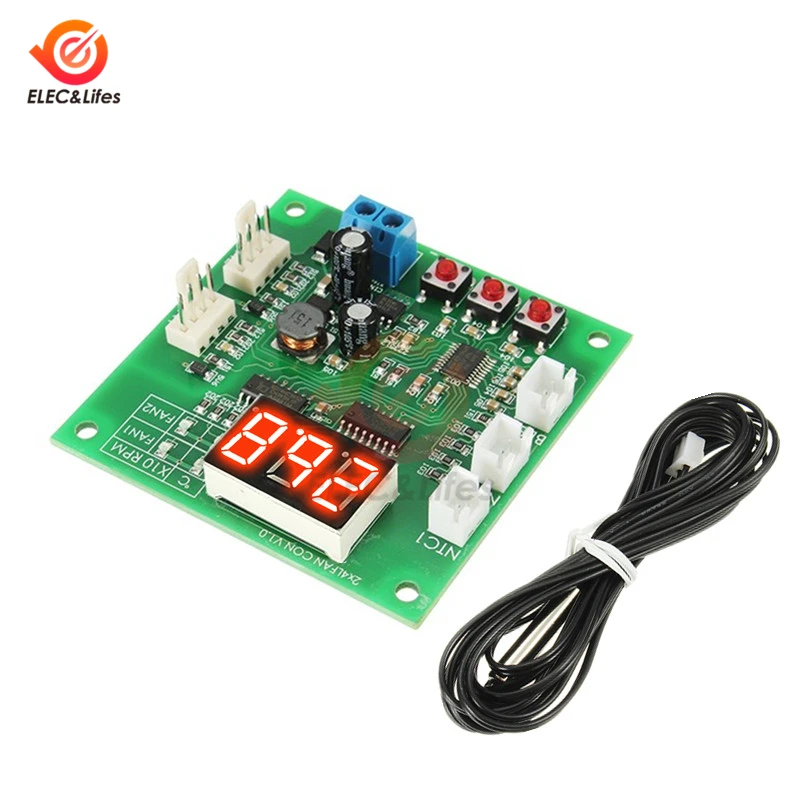

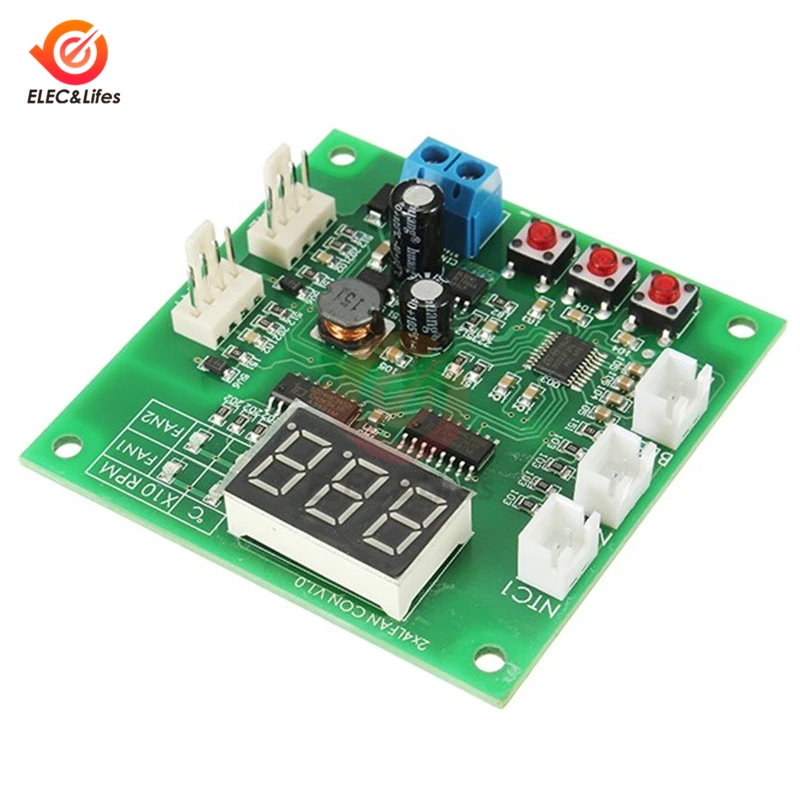

Цифровой регулятор температуры PWM светодиодный с ЖК дисплеем и сигнализацией

---

38113

Рекомендуем

Постоянный ток 12 В 24 В 4-проводной PWM вентилятор цифровой регулятор температуры вентилятор регулятор скорости двигателя светодиодный дисплей термостат регулятор радиатор

Особенности контроллера: 1. DC8-60V широкий диапазон рабочего напряжения (Здесь относится к пульту управления может работать в этом диапазоне напряжения, Фактическая работа контроллера питания и вентилятора вместе, он должен быть в соответствии с требованиями к питанию вентилятора, в противном случае это повредит вентилятор). 2. Двойной независимый контроль температуры, в свою очередь показывает температуру двух каналов (от-9,9 до 70,1 °, погрешность <1 °) 3. Низкая скорость вентилятора и зона контроля температуры устанавливаются клавишей, гибкое управление, устанавливается большой диапазон, устанавливается Программа после сохранения. 4. Можно установить функцию переключателя стоп-сигнализации (внешний зуммер переменного тока длинный, по умолчанию выключен). Параметры производительности: Рабочее напряжение:DC8-60V (должно быть равно напряжению вентилятора, если вы используете вентилятор 12 В, работает 24 В, сгорит вентилятор) Рабочий ток: пульт управления рабочий ток 35ма (12В) 22ма (24В) Возможность управления: нет ограничения тока вентилятора, но ток контакта интерфейса бортовой вентилятор не должен превышать ток 3 А, Используйте вентилятор большего тока, подключите шнур питания вентилятора напрямую к основному источнику питания! Диапазон выходного сигнала управления: 10% -100 (это только Диапазон выходного сигнала, реальная ситуация зависит от производительности вентилятора) Характеристики температурного щупа: NTC 10K B = 3950 3,2 после доставки для обновленной версии: Измерение температуры: от-9,9 до 99,9 градусов Цельсия погрешность 2 ° (1% зонд 70 градусов Цельсия) 3 ° (70 градусов Цельсия выше) Диапазон температур: температура разгона 5-94 °, температура полной скорости 10-99 ° Измерение скорости: 10-9990 об/мин, больше этой скорости всегда отображается 999, разрешение 10 об/мин, Дисплейный блок * 10 об/мин (измерение скорости в соответствии с общей конструкцией 2-полюсного сигнального вентилятора, Подавляющее большинство вентиляторов имеют 2-полюсный сигнал) Скорость остановки сигнализации: менее 375 об/мин Размер цепи: 65 мм * 65 мм * 15 мм, расстояние между отверстиями для позиционирования 56 мм * 56 мм, диаметр 3,2 мм Вес: материнская плата + пара 1-метровых цилиндрических щупов всего около 40 г, вес отдельной материнской платы около 23 г. Инструкции по монтажу: Синий винтовой наконечник подключается к основному источнику питания (напряжение питания равно напряжению используемого вентилятора и находится в диапазоне 8-60 в), пожалуйста, обратите внимание на положительную и отрицательную полярность, чтобы не ошибиться; "канал 1" и "канал 2" Два разъема 4P подключены к вентилятору, последовательность линий-отрицательная мощность, положительная мощность, отзывы по скорости, ШИМ-управление (дополнительные сведения см. На схеме подключения ниже); «Термистор 1» и «термистор 2» подключаются к термистору NTC (параметр 10K B = 3950) , Используйте регулятор температуры двухканальных вентиляторов для измерения температуры; Розетка "зуммер" подключается к зуммеру переменного тока, при включении сигнала стоп, зуммер остановки вентилятора будет издавать звуковой сигнал в течение длительного времени. Примечание о проводке: Допустимый ток одного интерфейса вентилятора 3а. Если вам нужно управлять более высоким током вентилятора, подключите шнур питания вентилятора непосредственно к основному источнику питания (возможность управления контроллером не имеет ничего общего с током вентилятора, но учитывайте только текущую проходную способность сетевого шнура)

Примечание:Это четырехпроводной ШИМ-контроллер вентилятора, который может управлять только вентиляторами, которые соответствуют спецификациям четырехпроводного вентилятора Intel (большинство четырехпроводных вентиляторов 12-48 В поддерживают), И не может управлять 2-3-проводными вентиляторами и не может быть выключен. Вентилятор. Предостережение!: Хотя контроллер может работать от 8 до 60 в, фактическое напряжение питания должно соответствовать рабочему напряжению вентилятора. Например, для управления вентилятором 12 В необходимо использовать блок питания 12 В. Неправильный выбор блока питания может сжечь вентилятор и повредить панель управления! С обратным режимом управления вентилятором синхронизации, когда вы обнаружите, что чем выше температура, тем ниже скорость вентилятора при нормальном использовании, вы можете переключить режим, дополнительные сведения см. В следующих инструкциях! Ссылка на демонстрационное видео (скопируйте ссылку и откройте ее в браузере для просмотра):Http://v.youku.com/v_show/id_XMjgwNTIyNjgyNA==.html?spm=a2h3j.8428770.3416059.1 Демонстрационное видео с переключением режимов:Http://v.youku.com/v_show/id_XMjgwNTE1NTUwMA==.html?spm=a2h3j.8428770.3416059.1 Описание дисплея: Пульт управления отображает значение через цифровую трубку. Четыре светодиода на правой стороне цифровой трубки указывают значение текущего значения цифровой трубки. Первый и два светодиода соответственно указывают на температуру и скорость Первого канала (x10rpm), а два светодиода во втором ряду представляют два канала. Температура и скорость (х10об/мин). При нормальных рабочих условиях четыре значения будут отображаться по очереди в порядке. Вы можете нажать кнопки "+" и "-", чтобы вручную быстро Переключить значения в любой момент. После ручного переключения устройство будет оставаться на этом значении в течение длительного времени, прежде чем переходить в вращающееся состояние дисплея.. Дисплей канала 2 можно экранировать по мере необходимости. Для Инструкции по настройке: 1. Базовая настройка скорости: основная настройка скорости используется для регулировки скорости вентилятора перед началом контроля температуры, то есть скорость вентилятора, когда температура ниже, чем температура ускорения. Способ настройки-нажать кнопку «ОК» в любом рабочем состоянии. В это время два светодиода Первого канала и горизонтальное направление будут загораться одновременно, а цифровая трубка будет отображать текущее значение настройки (между 10-100). Кнопка для установки размера, нажмите и удерживайте кнопку, чтобы быстро и непрерывно изменить, после настройки нажмите кнопку «ОК», чтобы войти в основную настройку скорости канала 2, используйте тот же способ, чтобы установить и еще раз нажмите кнопку «ок», чтобы сохранить и выйти. Для 2. Настройка зоны контроля температуры и стоп-сигнала: при обычной работе нажмите и удерживайте кнопку «OK» до тех пор, пока не отобразится L ** (**-это значение), затем отпустите кнопку, И два светодиода через один канал и горизонтальный светильник ться одновременно, Представляя сейчас в состоянии ускоряющейся настройки температуры канала 1, установите это значение через кнопки "+" и "-" (диапазон 5-94, в градусах Цельсия); После установки, нажмите кнопку «ок», чтобы войти в канал 1, состояние настройки полной скорости температуры, отображается как «H **», Установить сумму таким же образом (диапазон 10-99, единицы градусов Цельсия); После настройки нажмите кнопку "ОК", чтобы войти в канал 1 настройки стоп-сигнала, "+" "-" кнопка для установки, “boF” означает выключение канала сигнализация остановки, “bon” означает включение канала сигнализация остановки; После установки нажмите кнопку «ок», чтобы войти в настройку значения канала 2, последовательность и способ настройки. Первый канал совпадает... По завершении указанных выше настроек нажмите кнопку «ок», чтобы выйти и сохранить параметры. Для 3. Настройка экранирования экрана на два канала: когда пульт управления выключен, нажмите и удерживайте кнопку «ок», чтобы удерживать ее нажатой и включать питание, цифровая трубка отображает "2on" (открытый канал два дисплея) или "2oF" (экранированный канал второй дисплей), отпустите "OK" Кнопка, установите экранирующий переключатель через кнопки "+" и "-", нажмите кнопку "OK" еще раз, чтобы выйти и после установки войти в нормальное рабочее состояние. Для 4. Переключение режима синхронизации в нормальном и обратном режиме: Не подключайте вентилятор, и когда контроллер не включен, одновременно нажмите и удерживайте кнопки "+" и "-" для подачи питания контроллеру, и контроллер входит в режим выберите состояние, отпустите кнопку, И еще раз нажмите кнопку "+" или "-" для переключения режимов: дисплей "F-1" для обычного режима, дисплей "F-2" для режима реверсивного синхронизации, нажмите кнопку «ок» после изменения нажмите кнопку для выхода (Автоматическое сохранение при выходе) настройки. Для Примечание по настройке: 1. В установленном состоянии скорости и температурной зоны, если никакая операция не будет выполнена в течение 15 секунд, она автоматически выйдет без сохранения данных. Для 2. При настройке температурной зоны полная скорость температуры одного и того же канала должна быть на 5 градусов Цельсия выше температуры ускорения. Когда установлено значение температуры и это условие не может быть выполнено, контроллер автоматически настроит другое значение температуры, чтобы убедиться, что разница не является низкой. При условии 5 градусов Цельсия, эта автоматическая регулировка в одну сторону, если вам нужно перезвонить, вам нужно вручную отрегулировать другое значение температуры. 3. Настройка экранирующего дисплея канала 2 влияет только на отображение данных рабочего состояния, а управление каналом 2 и настройки параметров не влияют на нормальную работу. Общее описание проблемы: 1. Нет дисплея при включении питания? Несоответствующее напряжение, обратное подключение источника питания ---- контроллер может работать при входе DC8-60V, убедитесь, что напряжение питания и полярность указаны правильно (обратите внимание, что напряжение питания должно соответствовать напряжению вентилятора). 2. Отображение температуры всегда показывает-9,9 ℃, фактическая температура не такая низкая, или отображаемая температура сильно отличается от фактической температуры? Соответствующий канальный зонд не подключен, зонд находится в плохом контакте или поврежден, а параметры зонда неверны-проверьте зонд. 3. Вентилятор не поворачивается? Ошибка последовательности проводки вентилятора ---- пожалуйста, обратите внимание на кабель питания последовательности проводки вентилятора. Некоторые вентиляторы останавливаются, когда значение ШИМ ниже 20-увеличивают значение управления скоростью вручную. 4. Вентилятор работает на полной скорости, нельзя управлять и не отображает скорость? Ошибка последовательности вентилятора (линия скорости и линия управления перевернуты) ---- обменяйте линию управления вентилятором и линию скорости (два провода, кроме линии электропередачи). Нетрадиционный ШИМ-вентилятор, поддельный или некачественный вентилятор или сбой вентилятора-Замените вентилятор 5. Вентилятором можно управлять в обычном режиме, но скорость не отображается? Провод скорости вентилятора (третья линия) не надежно подключен-проверьте проводку Вентилятор не имеет сигнала измерения скорости или выходной порт для измерения скорости вентилятора неисправен-Замените другие вентиляторы или игнорируйте отображение скорости 6. Скорость вентилятора меняется в обратную сторону? Вентилятор является вентилятором обратной последовательности. Для изменения режима работы контроллера см. Пункт 4 инструкции по настройке.

Инструкции по монтажу:

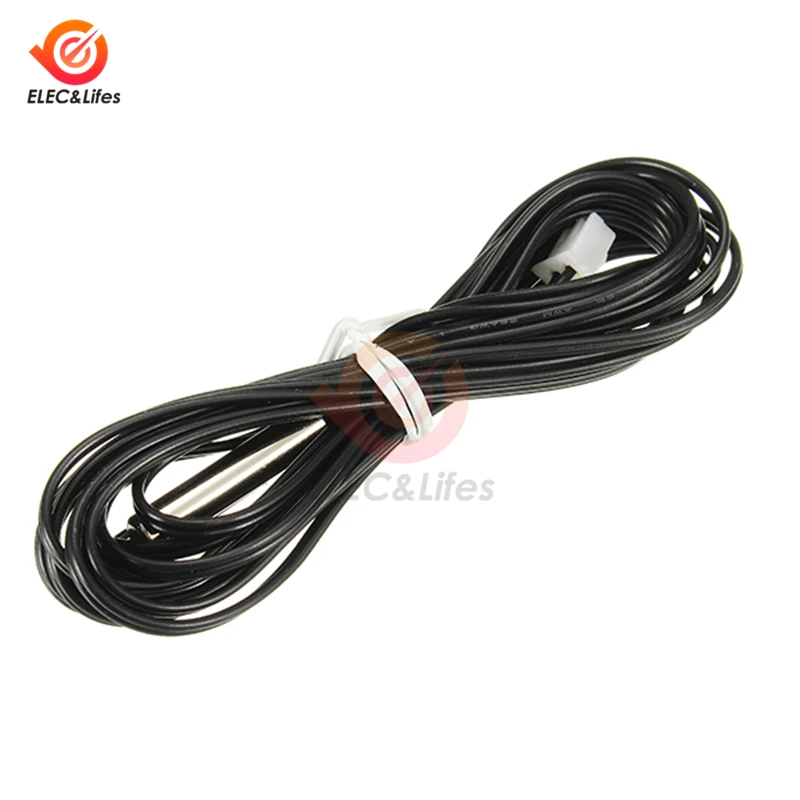

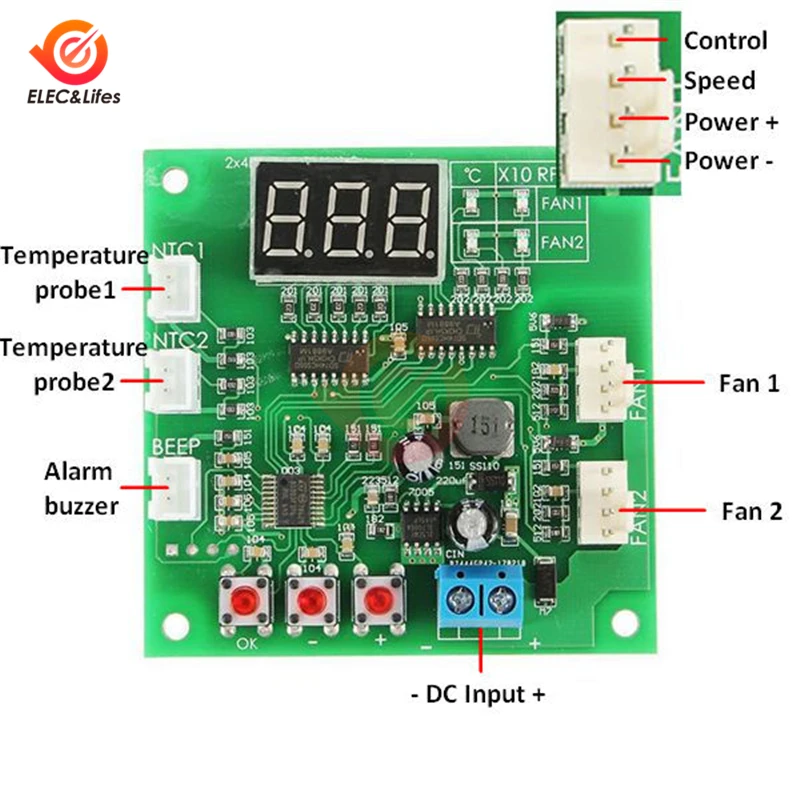

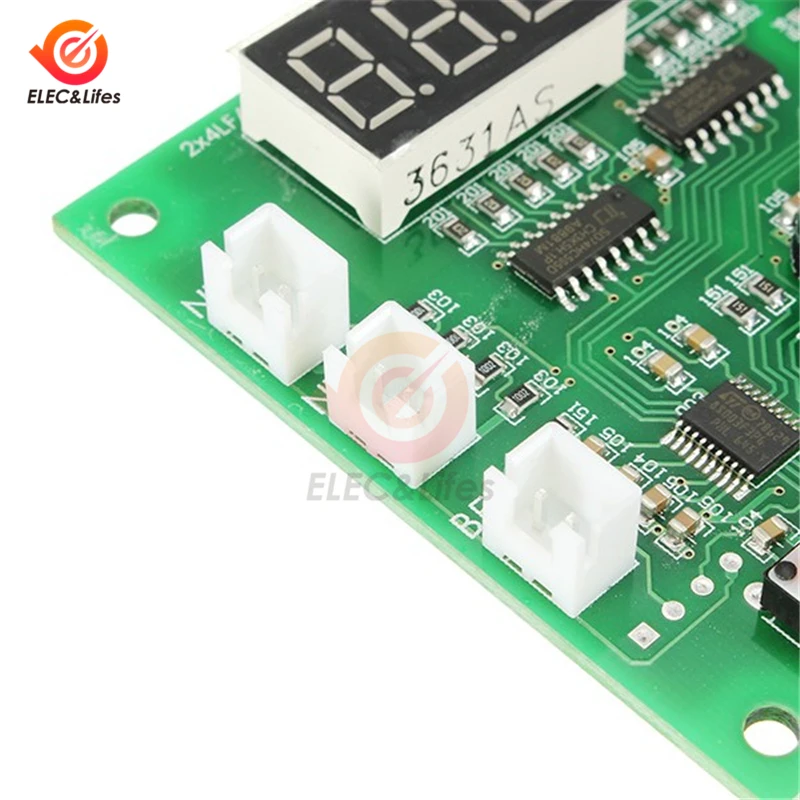

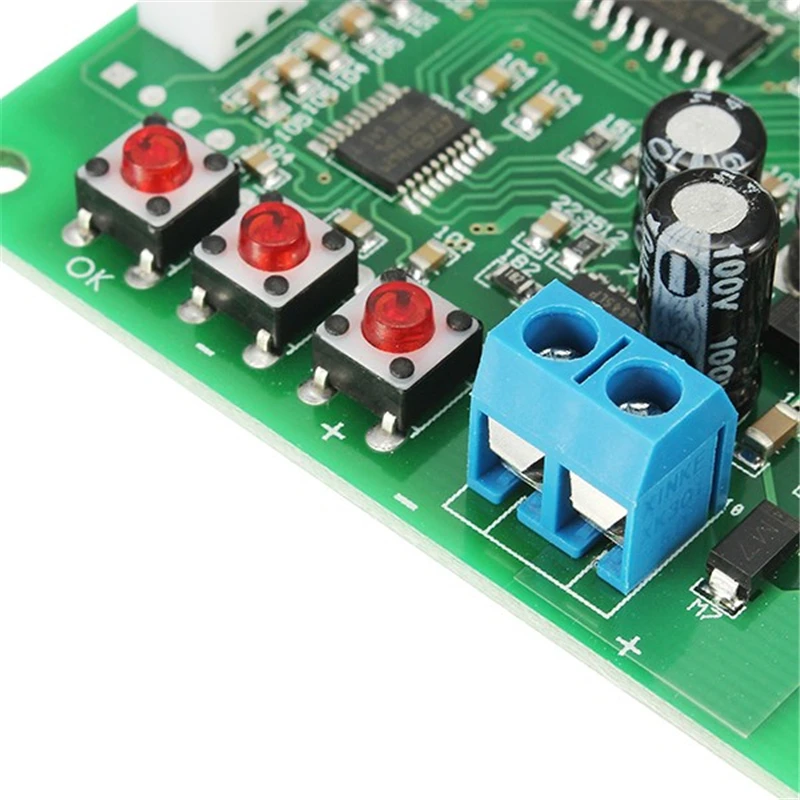

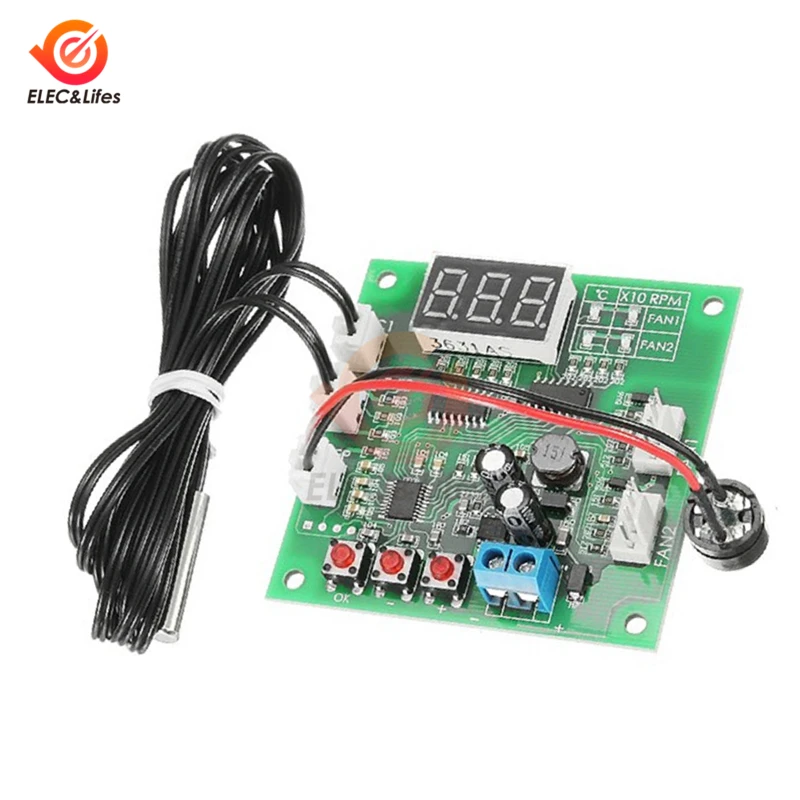

Синий винтовой зажим подключается к основному блоку питания (Напряжение питания эквивалентно используемому напряжению вентилятора и находится в диапазоне 8-60 в). Обратите внимание, что положительную и отрицательную полярность не следует подключать. Вентилятор "канал 1" и "канал 2", Линейный заказ-отрицательный источник питания, Положительная мощность, обратная связь по скорости, управление ШИМ (см. Схему подключения ниже); "Thermal 1" и "Thermal 2" соединение NTC термистор (параметр 10K B = 3950) , Соответственно, с двухканальным измерением температуры вентилятора; "Звуковой сигнал" jack подключен зуммер переменного тока, при сигнализации стоп, Вентилятор останавливает зуммер надолго. Примечание о проводке: Допустимый ток для интерфейса одного вентилятора 3а. Если вам нужно управлять вентилятором с более высоким током, Подключите шнур питания вентилятора непосредственно к электросети (Возможность управления контроллером не зависит от тока вентилятора и только от тока проводника питания). Показать Описание: Пульт управления через Цифровое Отображение числового значения, Правая сторона четыресветодиодный ных цифровых светодиодов указывает текущее значение линии, Один или два светодиодных канала температуры и скорости (x10rpm), Вторая линия из двух светодиодов от имени двух каналов температуры и скорости (x10rpm). В нормальном рабочем состоянии четыре значения будут отображаться по очереди в соответствии с заказом, Вы можете в любой момент нажав на кнопку "+" "-", чтобы вручную быстро Переключить значение ручного переключателя надолго останется в этом значении А затем в состояние колеса вы можете защитить экран канала 2 по мере необходимости. Описание настройки: 1. Базовая настройка скорости: основная настройка скорости используется для регулировки скорости вентилятора перед началом контроля температуры, то есть Скорость вентилятора ниже температуры ускорения. Установите способ, в любом рабочем состоянии нажмите кнопку "ОК", Затем канал горизонтальный два светодиода одновременно свет, цифровой дисплей текущего установленного значения (10-100), Через кнопку «+», чтобы установить размер, длительное нажатие кнопки может быть быстро и непрерывно изменено, установите хорошее нажатие кнопки «ок», Введите канал 2 основных настроек скорости, используйте тот же набор методов, а затем нажмите кнопку «ок», чтобы сохранить и выйти из 2. Настройки зоны контроля температуры и стоп-сигнализации: нормальная работа, длительное нажатие кнопки «ОК» до тех пор, пока дисплей не L ** (** для значения) после кнопки выпуска, Канал горизонтальный два светодиода одновременно, от имени (диапазон 5-94, единица измерения градусов Цельсия); Нажмите кнопку "ОК" После настройки, Введите полноскоростную температуру канала, и установите скорость на канал. (Набор в ассортименте 10-99, В градусах Цельсия); Нажмите кнопку "OK", чтобы войти в канал после настройки стоп-сигнала, "+" "-" "Бо" означает отключить этот канал, чтобы остановить сигнализацию, "Бон" от лица канала Чтобы остановить будильник; Установите после нажатия кнопки "ОК" введите канал две числовые настройки, закажите и установите путь и канал один одинаковый .... По завершении указанных выше настроек нажмите кнопку «ок», чтобы выйти и сохранить параметры. 3. Настройка экрана 2 канала: нажмите кнопку «ок», удерживая панель управления, и нажмите кнопку «2on» (два дисплея открытого канала) или "2oF" (экранированный двухканальный дисплей), отпустите кнопку "OK", через "+" "-" Нажмите кнопку для установки экрана переключателя, установите, а затем нажмите кнопку «ок», чтобы войти в нормальное рабочее состояние. 4. Нажмите кнопки «+» и «-» для питания контроллера и нажмите кнопки «+» и «-», пока контроллер не включен. Нажмите кнопку "+" или "-" для переключения режима: "F-1"-это обычный режим, "F-2" отображается как режим anti-Time, Нажмите кнопку «ок», чтобы выйти (автоматически сохранить при выходе), можно настроить. Примечание: 1. Если установлен диапазон скорости и температуры, если операция выполнена в течение 15 секунд, данные не будут сохранены. 2. Когда установлена температурная зона, полная скорость температуры одного и того же канала Температура ускорения должна быть не менее чем на 5 градусов Цельсия. Когда установлено значение температуры, чтобы удовлетворить это условие, Контроллер автоматически регулирует другое значение температуры, чтобы убедиться, что разница не является низкой при 5 градусах Цельсия, Это автоматически регулируется в одну сторону, для обратного вызова нужно вручную настроить другое значение температуры. 3. Два канала экранирования настроек дисплея влияют только на рабочее состояние дисплея данных, Два канала управления и настройки параметров не влияют, нормальная работа Примечание: Это четырехпроводной ШИМ-контроллер вентилятора, который может управлять только вентиляторами, которые соответствуют спецификациям 4-проводного вентилятора Intel (Поддерживается большинство четырехпроводных вентиляторов 12-48 В), Не может управлять 2-3 линейным вентилятором, не может выключить вентилятор. Предостережение! О: хотя контроллер может работать от 8 до 60 в, но фактическое напряжение питания должно соответствовать рабочему напряжению вентилятора, Например, вентилятор 12 В должен использовать блок питания 12 В, неправильный выбор питания может сжечь вентилятор и повредить панель управления! Часто задаваемые вопросы: 1. Мощность не отображается Напряжение не соответствует, питание перевернуто ---- контроллер может работать под входом DC8-60V, Пожалуйста, определите напряжение питания и полярность правильные (обратите внимание на напряжение питания и напряжение вентилятора). 2. Отображение температуры всегда показывает-9,9 ℃, фактическая температура не такая низкая, Или показывают температуру, а фактическая разница очень большая. Соответствующий канальный зонд не подключен, зонд плохой или поврежденный, неверные параметры зонда-Проверьте зонд. 3. Вентилятор не поворачивается Ошибка заказа вентилятора ---- обратите внимание, что шнур питания заказа вентилятора. Присутствует часть вентилятора, когда значение ШИМ ниже 20 будет останавливаться ---- Увеличьте ручное значение скорости. 4. Вентилятор работает на полной скорости, не может управлять, не показывает скорость Ошибка последовательности вентилятора (линия и линия управления перевернуты) ---- линия управления обменным вентилятором и линия скорости (В дополнение к линии питания за пределами двух линий). Нестандартный вентилятор PWM, поддельный, поддельный или сбой вентилятора ---- заменить вентилятор 5. Вентилятором можно нормально управлять, но скорость не отображается Провод скорости вентилятора (третья линия) не надежно подключен-проверьте проводку Вентилятор без сигнала скорости или выходного порта вентилятора ---- Замените другой вентилятор или больше не игнорируйте отображение скорости 6. Изменение скорости вентилятора в обратном направлении Вентилятор с защитой от синхронизации, чтобы увидеть инструкции по установке, статья 4, измените режим работы контроллера. Посылка входит: 1 x двухсторонний теплоотвод PWM, четырехпроводной вентилятор, регулятор температуры, 12 В, 24 В, 48 В, светодиодный дисплей, стоп-сигнал
