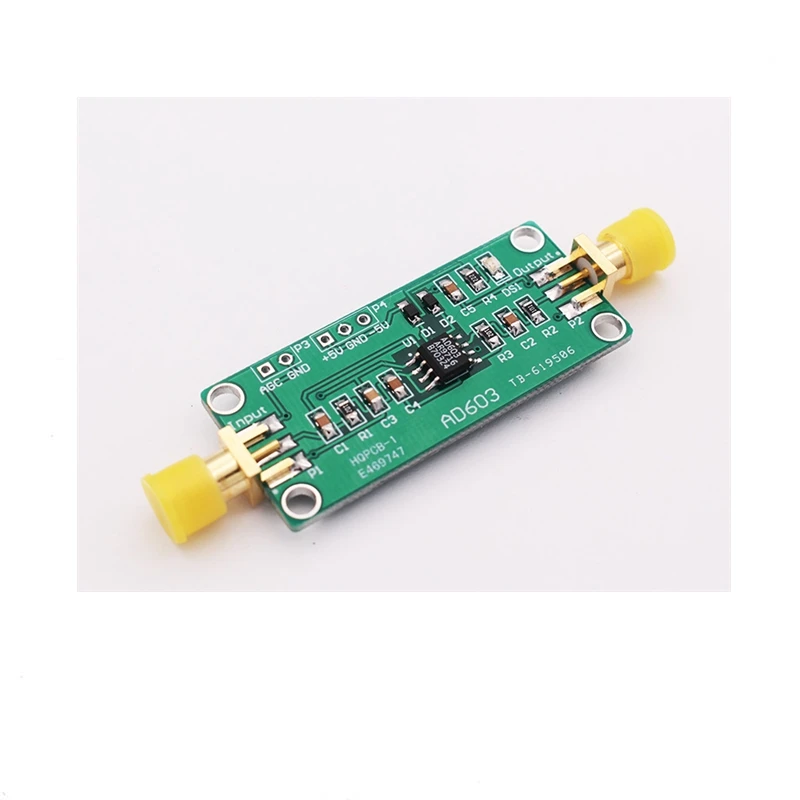

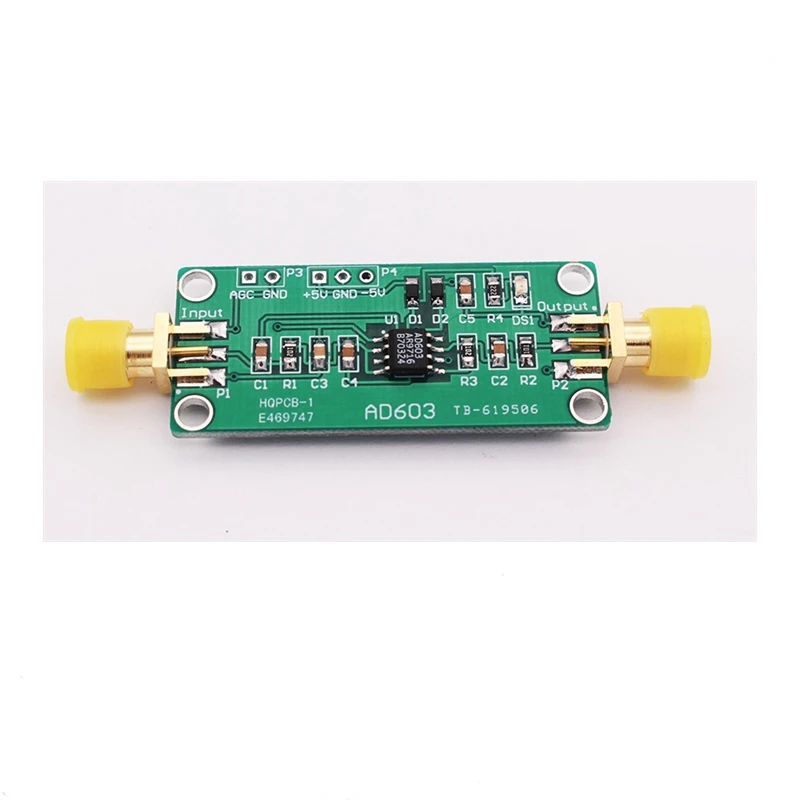

Модуль усилителя с переменным коэффициентом усиления AD603 регулируемый усилитель

Модуль усилителя с переменным коэффициентом усиления AD603 регулируемый усилитель

Преимущества и особенности Линейное управление коэффициентом усиления дБ Программируемый диапазон усиления Pin & Minus; 11 дБ до + 31 дБ (полоса пропускания 90 МГц) От 9 дБ до 51 дБ (полоса пропускания 9 МГц) Все промежуточные Диапазоны (например, и минус; 1 дБ до + 41 дБ, полоса пропускания: 30 МГц) Полоса пропускания не зависит от коэффициента усиления Вход спектральная плотность шума: 1,3 нВ/√ Гц Коэффициент усиления Точность: ± 0,5 дБ (стандарт) Подробная информация о продукте AD603-это низкий уровень шума, управляемый усилитель напряжения для систем радиочастоты (RF) и промежуточной частоты (если) с автоматическим управлением коэффициентом усиления (AGC). Это обеспечивает точный pin-выбор коэффициента усиления с диапазоном усиления и без; 11 дБ до + 31 дБ на 90 МГц и диапазон усиления от + 9 дБ до + 51 дБ на 9 МГц полоса пропускания. Любой промежуточный диапазон усиления может быть получен с внешним резистором. Шум спектральной плотности на входе вход только 1,3 нВ/√ Гц и потребеление энергии-125 МВт с рекомендуемым ± 5 V питания. Коэффициент усиления линейен в дБ, точность калибровки и не зависит от температуры и напряжения питания. Коэффициент усиления управляется с помощью высокоимпедансного сигнала (50 МОм), дифференциала входного сигнала с низким уклоном (200 nA); Коэффициент шкалы-25 мВ/дБ, таким образом, для покрытия среднего 40 дБ диапазона усиления требуется только блок управления напряжением 1 в. Независимо от того, какой диапазон выбран, доступны 1 дБ дальность и дальность. Для изменения 40 дБ, время отклика управления коэффициентом усиления составляет менее 1 мкс. Дифференциальный контроль интерфейс позволяет использовать дифференциальных или несимметричный положительный или несимметричный отрицательный контроль напряжения. Несколько таких усилителей могут быть каскадными, и их коэффициент усиления контролируется, чтобы оптимизировать соотношение сигнал/шум системы (SNR). AD603 может управлять импеданциями нагрузки до 100 Ом с низким искажением. Для нагрузки 500 Ом при шунте 5 пФ, общее гармоническое искажение синусоидального выхода a ± 1 В, как правило, и минус; 60 дбк при 10 МГц. Пиковое значение номинальной мощностью в 500 Ω нагрузка составляет ± 2,5 V (мин). В AD603 использует Фирменная запатентованная Монтажная структура X-AMP®. В состав этого X-AMP входит аттенюатор переменной от 0 дБ до-42,14 дБ, за которым следует усилитель с фиксированным коэффициентом усиления. Из-за присутствия аттенюатора, усилитель никогда не должен иметь дело с большими входами и может использовать отрицательные отзывы, чтобы определить его (фиксированный) Коэффициент усиления и динамическую производительность. Аттенюатор имеет лазерно-регулировать ± 3% 100 ом вход резистор и включает в себя 7-этап R-2R лестница сети с о том, что официальная 6,021 дБ между связаться с нами. Линейное управление постоянным коэффициентом усиления в дБ поддерживается с использованием фирменных технологий интерполяции. AD603 работает в пределах от 40 °C до + 85 °C. Применение РЧ/Иф усилитель с АРУ Видео-контроль Модуль диапазон расширения Измерения сигнала Технические данные Http://www.analog.com/media/en/technical-documentation/data-sheets/AD603.pdf Посылка в комплекте 5 * Модуль усилителя
