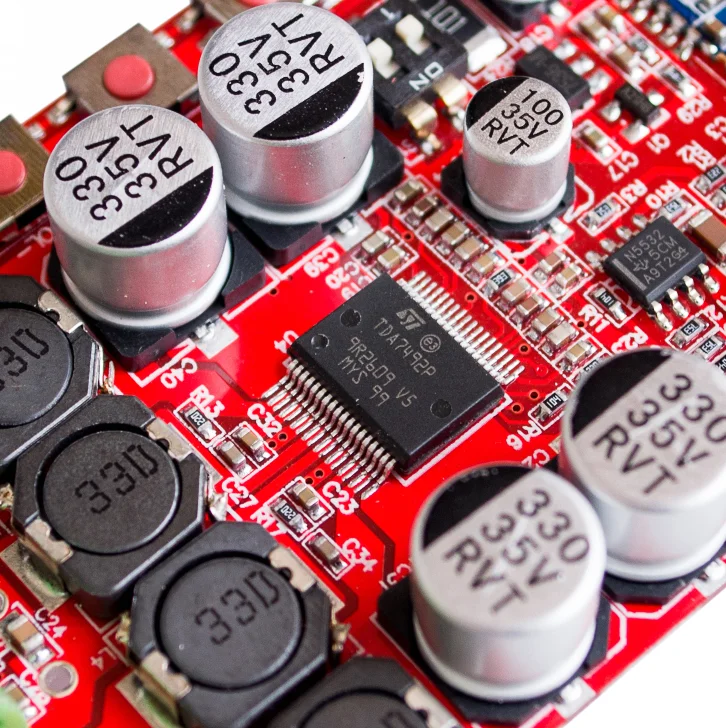

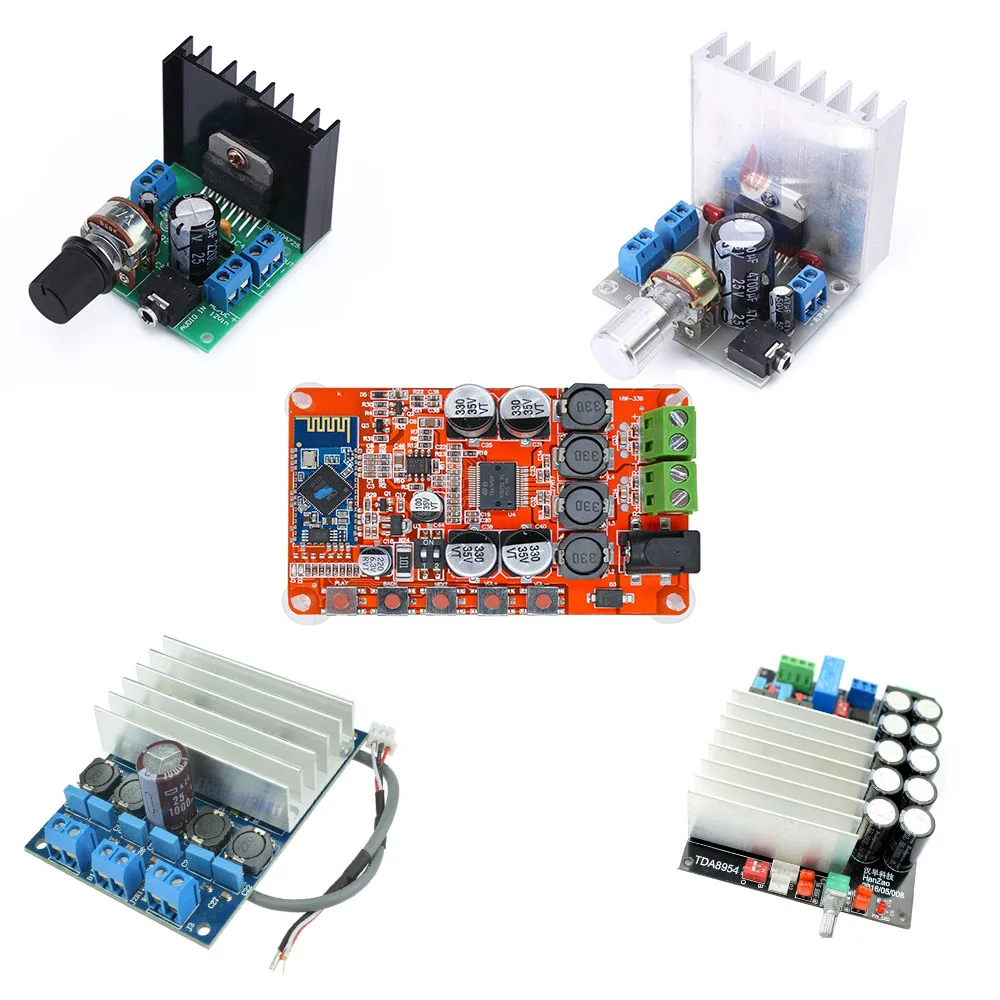

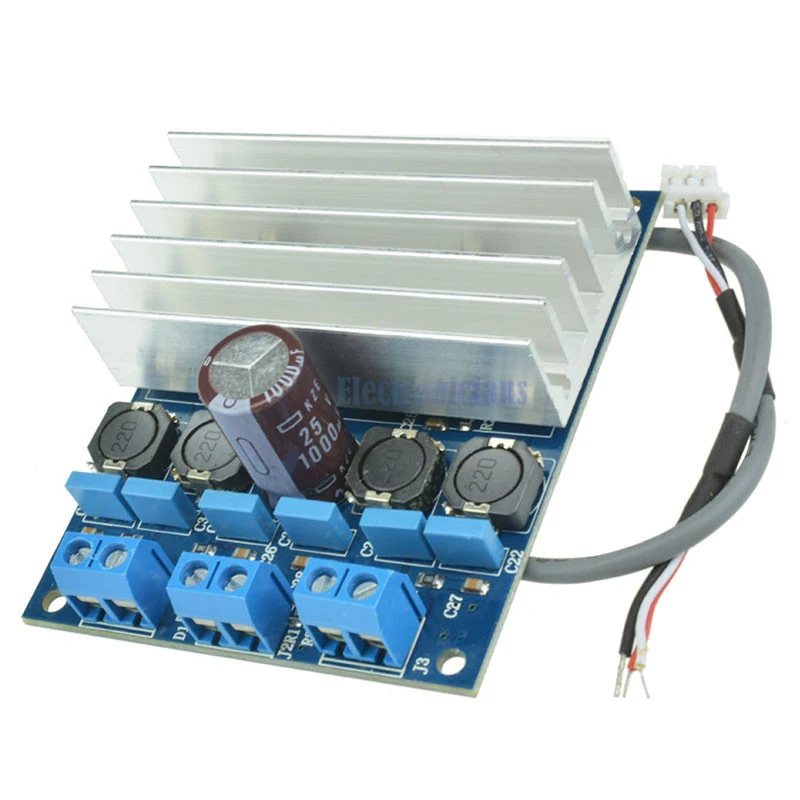

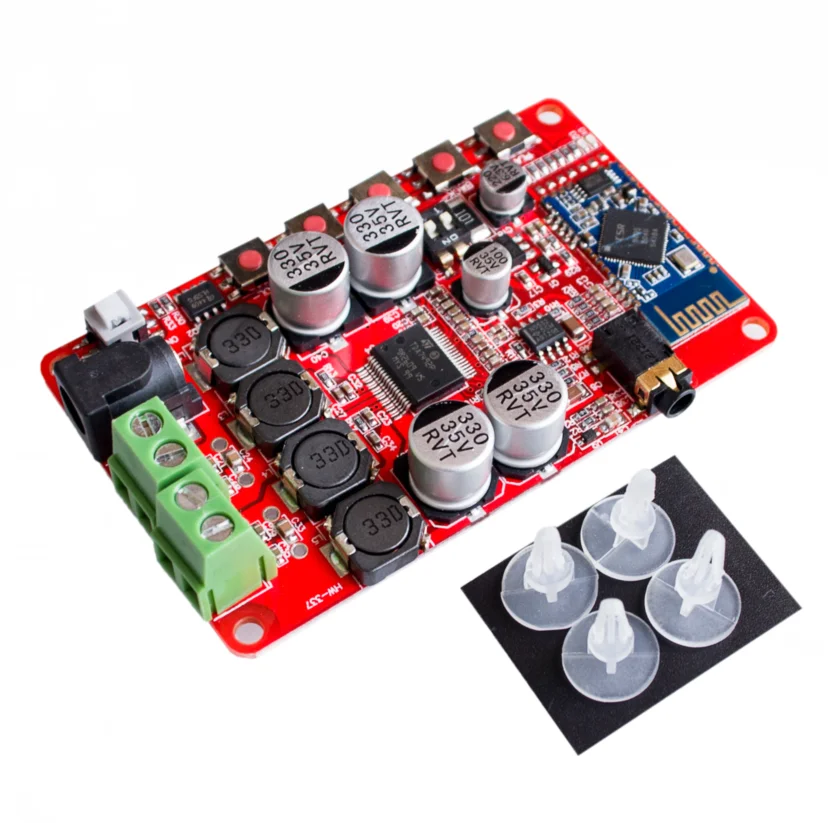

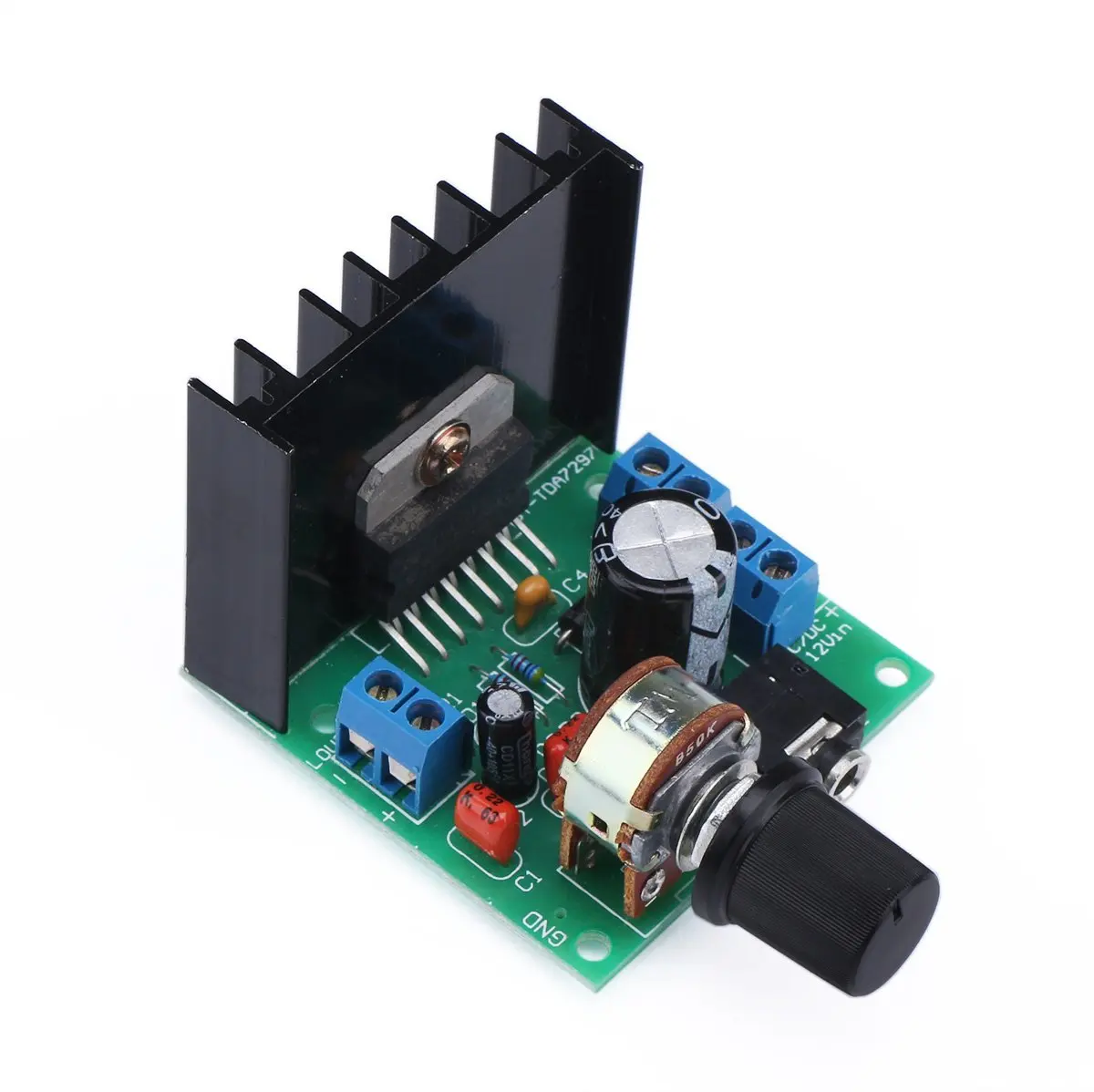

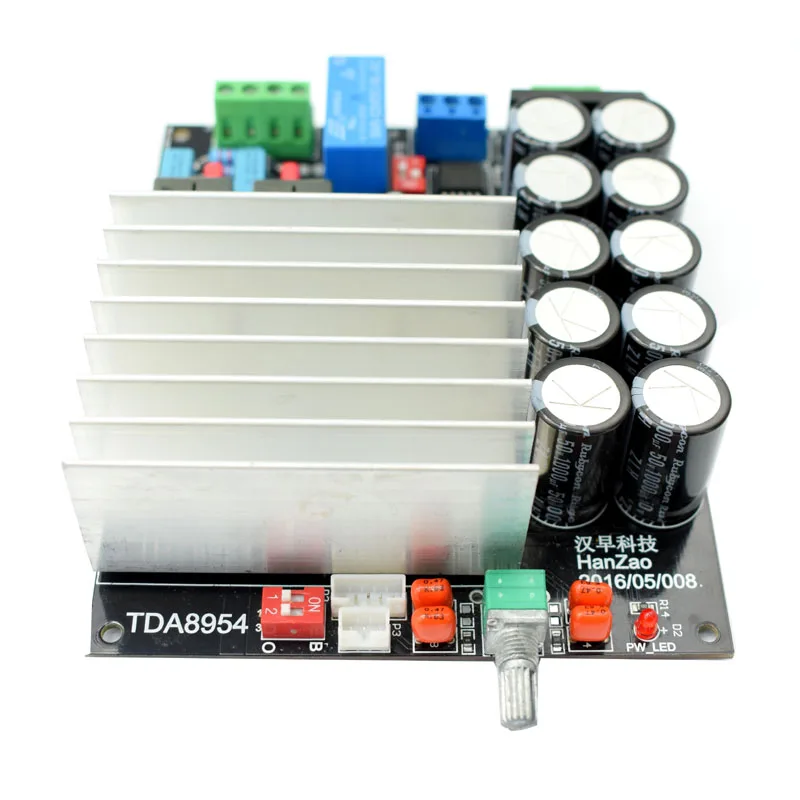

Усилить модуль аудио компонентный усилитель TDA7297 (TDA7297 15 Вт + Вт) TDA2030A TDA8954 TDA7492

TDA7377

35 Вт + 35 Вт микро аудио стерео усилитель мощности; DC 9-15 В/50-100 Вт источник питания; 20 Гц-20 кГц; Размеры: 60*56*50 мм
Двухканальный цифровой усилитель 2,0 поддерживает 4-8ohm 20-120W 3-10 дюймов книжные полки или напольные колонки
Вход источника питания и аудиовыход оба с клеммными блоками, легко установить без сварки

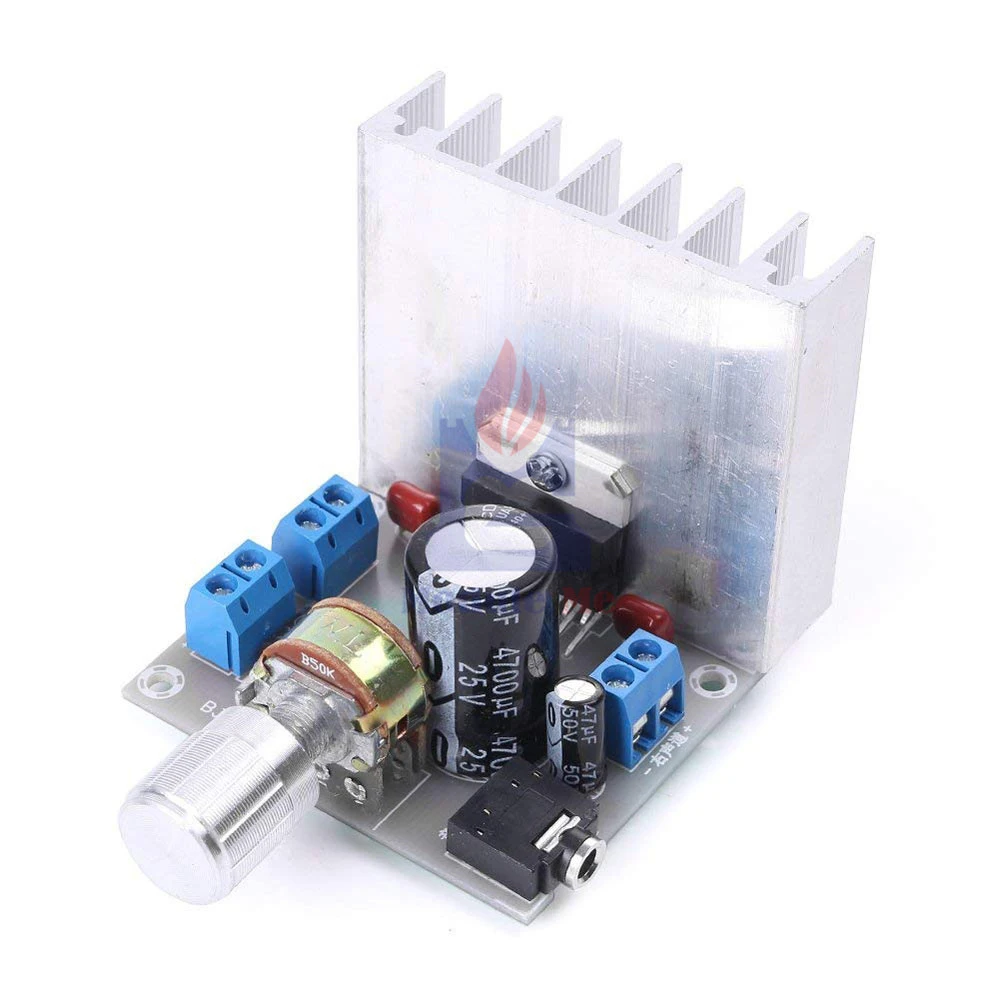

Синий светодиодный индикатор для контроля рабочего состояния; 4700 мкФ фильтрующий конденсатор обеспечивает достаточную мощность на плате усилителя
Аудио вход принимает 3,5 мм универсальный стерео разъем, легко подключить усилитель платы к телефону/компьютеру/MP3/IPad

Информация о продукте:
Примечание:
1. Установите эту плату усилителя где-то без металла и других проводящих объектов, чтобы избежать короткого замыкания или сжигания платы усилителя;
2. Убедитесь, что проводка перед использованием платы усилителя в чехол плата будет сожжена;
3. Выключите питание платы усилителя, если вы не используете его в течение длительного времени;

Инструкция:

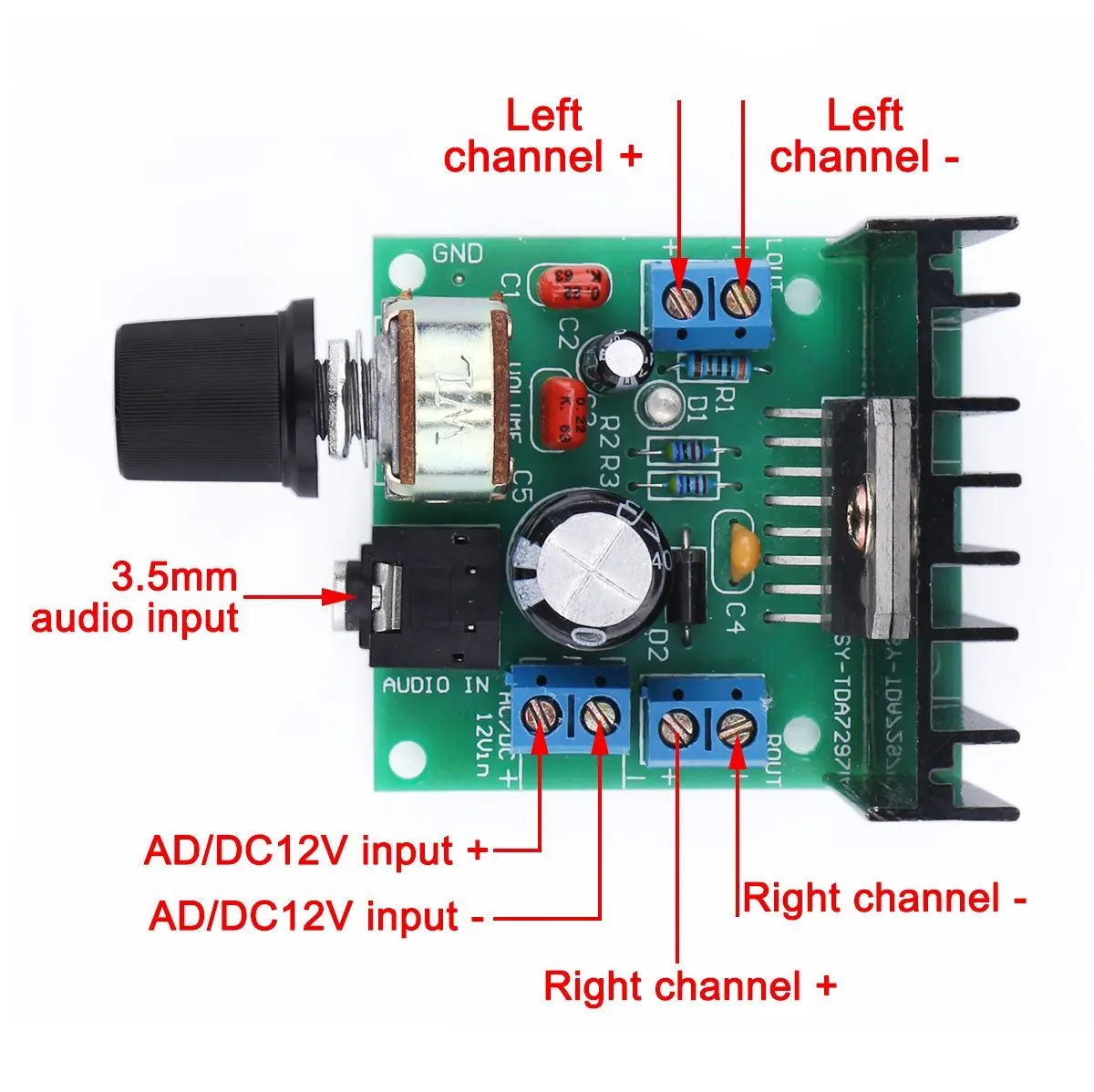

1) подключение к динамикам
Подключите два провода динамиков к выходному аудиопорту усилителя мощности, левый канальный динамик подключен к порту усилителя
И правый канальный динамик подключен к выходному порту, подключая положительный к «+» и отрицательный подключается к «-»;
2) Подключение к источнику звука
Используйте аудиокабель с концом 3,5 мм стерео разъема для наушников и подключите его к разъему 3,5 стерео наушников усилителя;
Затем подключите другой конец аудиокабеля к источнику аудио (например, компьютеры, мобильные телефоны, MP3, DVD).
3) Подключение к источнику питания
-Подключение к адаптеру питания:
Используйте адаптер питания с выходом, которая выше 12 В/3 А постоянного тока;
Подключите выходной кабель адаптера к порту 12 В платы усилителя мощности;
Подключение положительного к «+» и отрицательного подключения к «-».
-Преобразователь напряжения подключения:
Используйте преобразователь напряжения с выходом, которая выше 12 В/3 А постоянного тока;
Подключите два выходных кабеля преобразователя к порту 12 В платы усилителя мощности;
Поскольку выход преобразователя является переменным током, нет разницы между положительным и отрицательным.
-Воспроизведение музыки
Питание на плате усилителя, а затем синий индикатор питания включит светильник, что означает, что плата усилителя мощности начинает работать;
Регулируйте ручку volumn и наслаждайтесь музыкой.

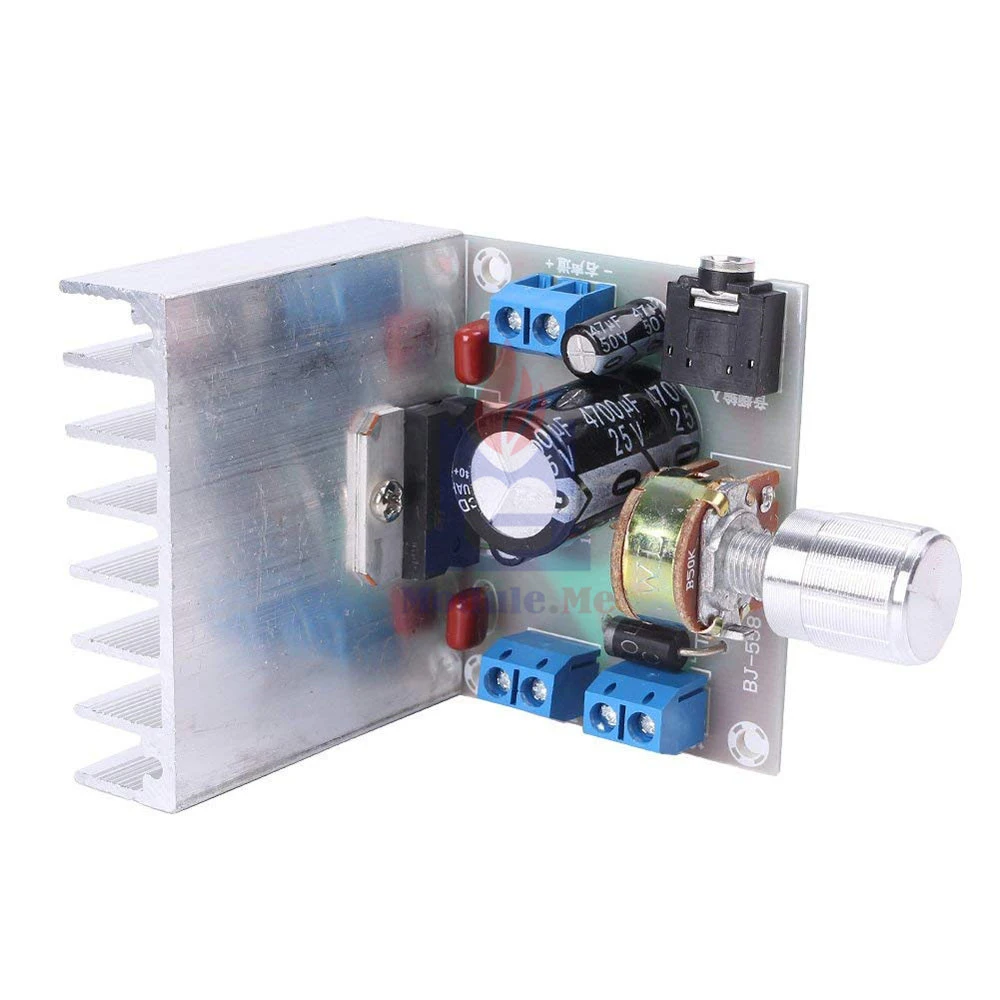

TDA7377

Описание:
Выходная мощность: 35 Вт + 35 Вт
Тип канала: 2,0 стерео
Входная мощность: 9-15 В постоянного тока/50-100 Вт
Частотная характеристика: 20 Гц-20 кГц

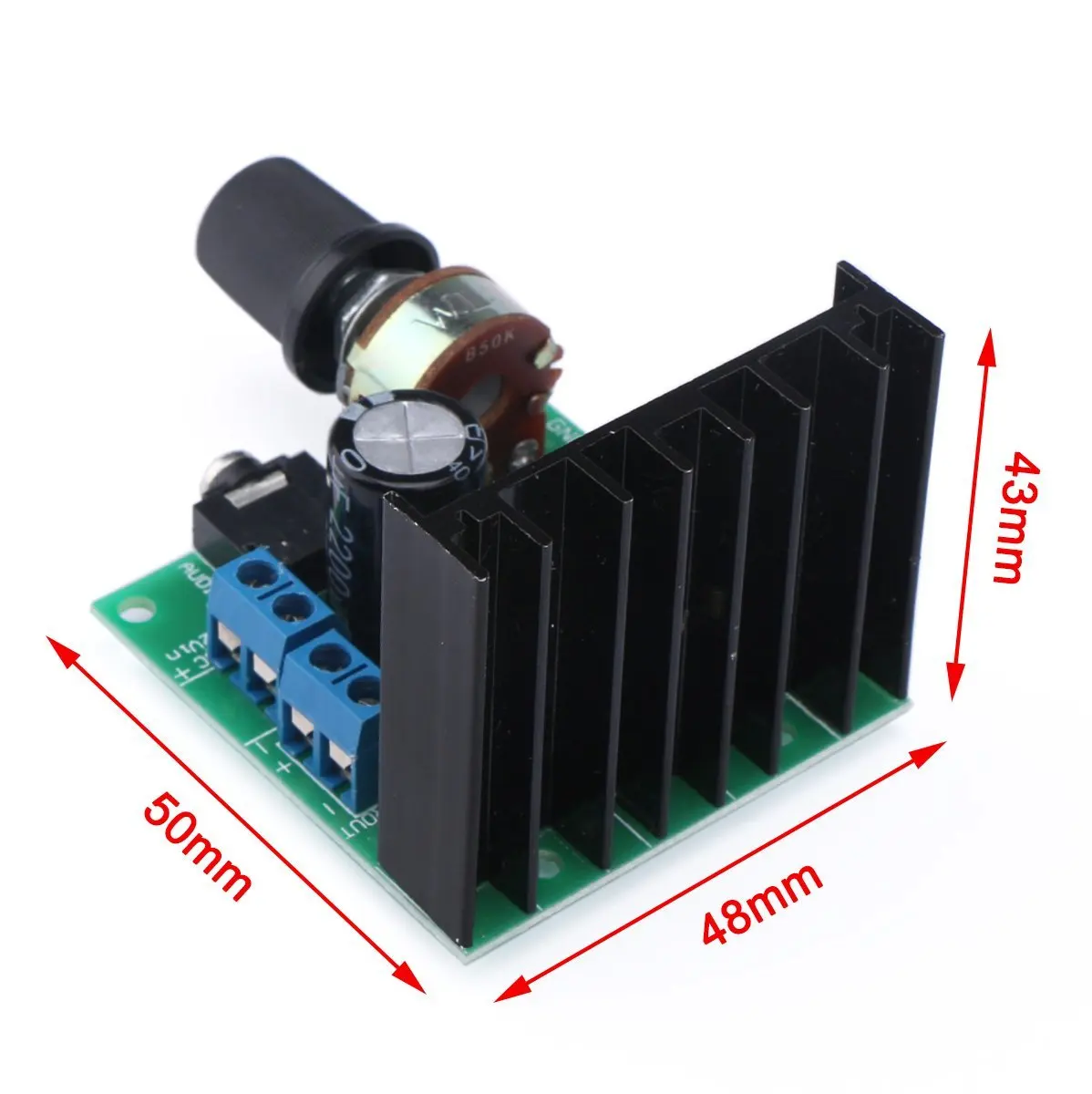

Размеры 60*56*50 мм
Подходящие динамики: 4-8Ω 20-120 Вт 3-10 дюймов книжные полки, Напольные колонки

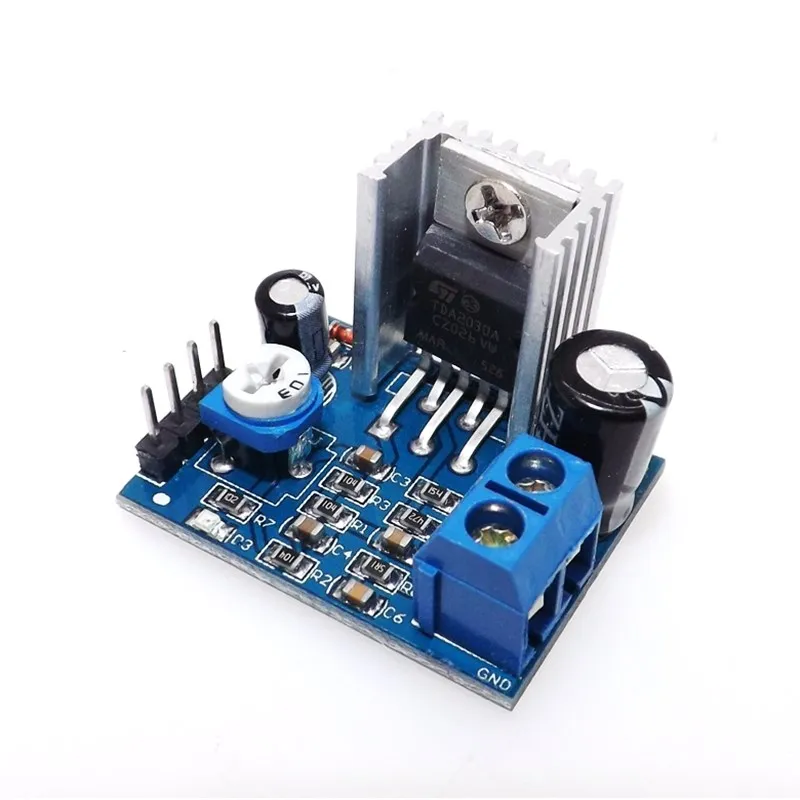

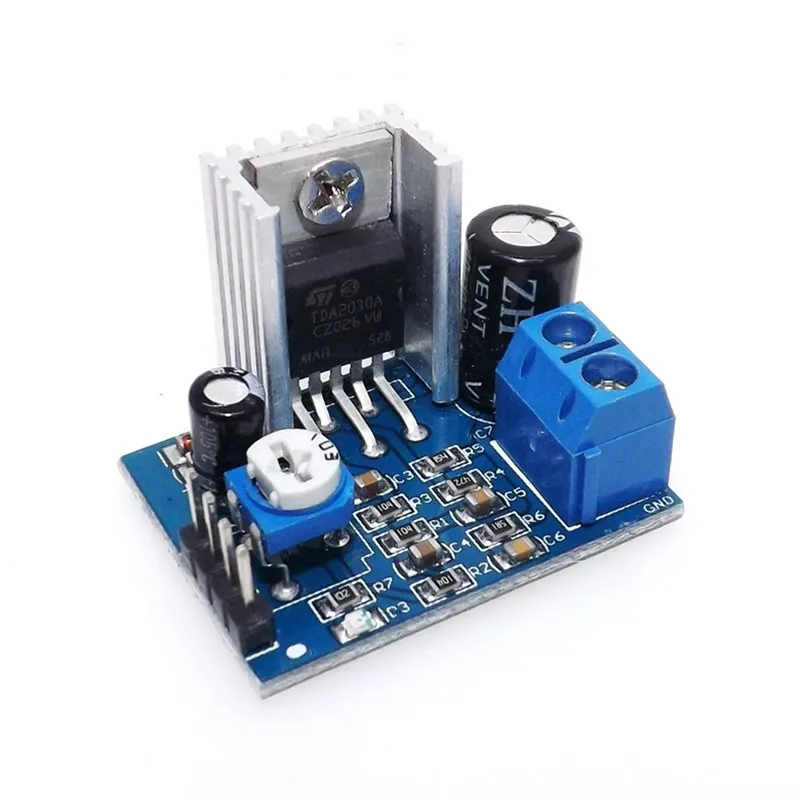

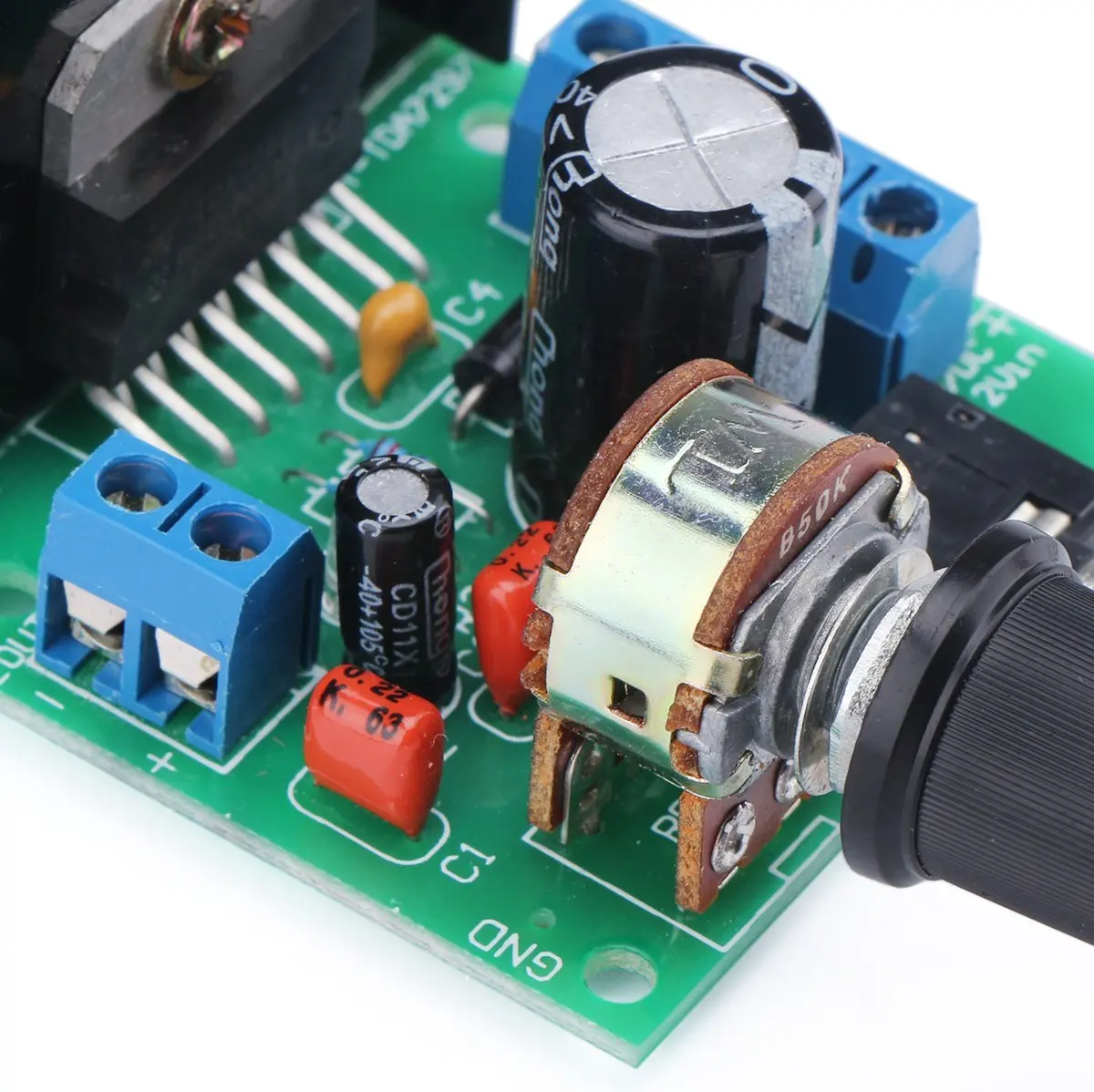

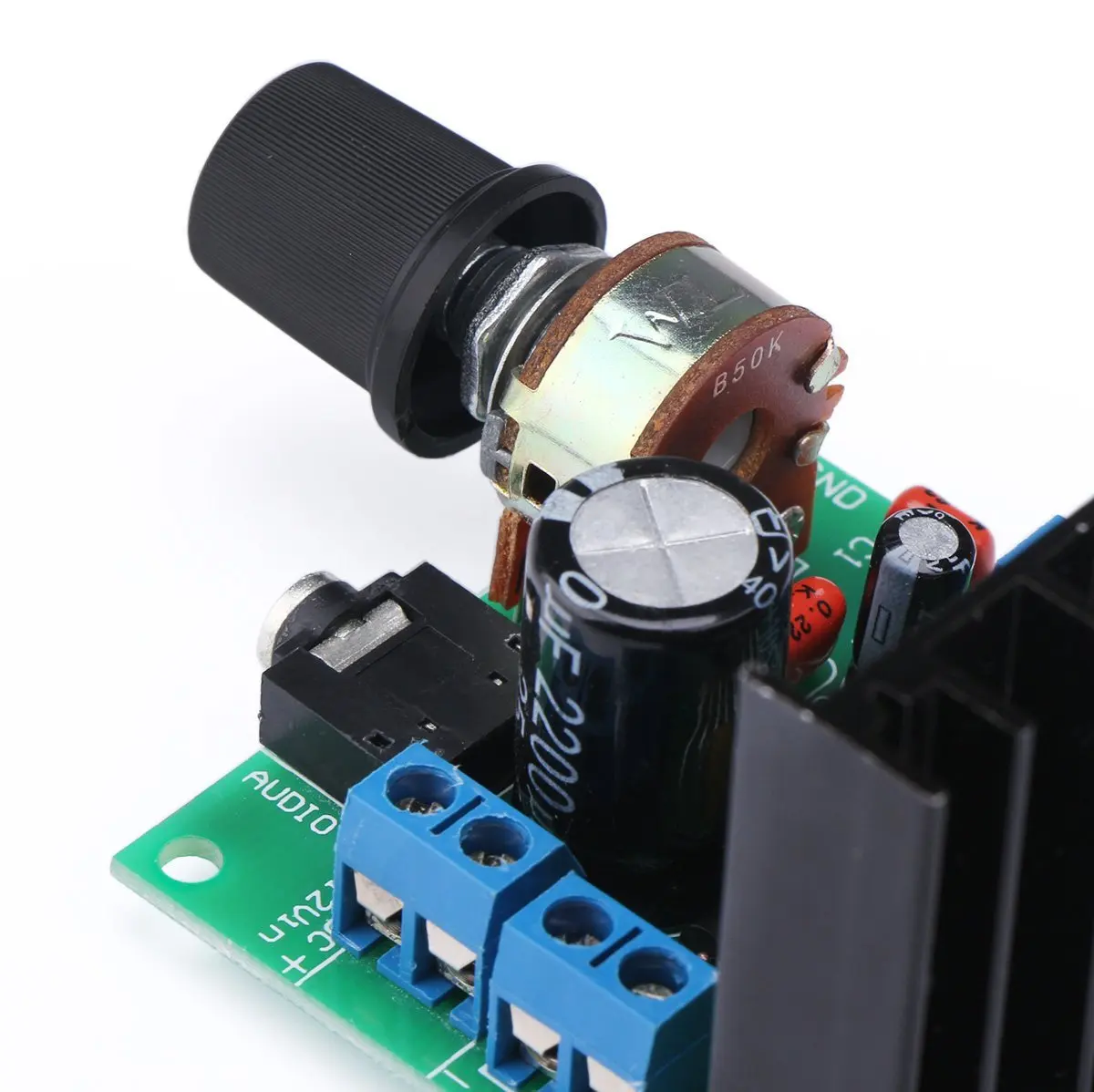

TDA2030A

Описание:

TDA2030A аудио усилитель цепи, часто используется V-5-pin Однорядная пластиковая посылка. Интегральная схема широко используется в автомобильных стереоприемниках, магнитолах средней мощности, с небольшим размером, большой выходной мощностью, искажениями и другими характеристиками. И имеет внутреннюю цепь защиты.
Характеристика:
1. Бортовой TDA2030A аудио усилитель мощности чип
2. Моно 18 Вт усилитель схемы
3. Бортовой динамик электропроводки блоки
4. На борту 10K регулируемое сопротивление, вы можете регулировать громкость усиления
5. Бортовой индикатор питания
6. Чип был основным контактным проводом, вы можете непосредственно ввести звуковой сигнал
7. Рабочее напряжение: 6 ~ 12 В
8. Максимальный выходной ток-3A
