Название продукта: AlphaBot2 робот строительный комплект для Raspberry Pi 3 Model B

Примечание: Raspberry Pi не входит в комплект.

Обзор

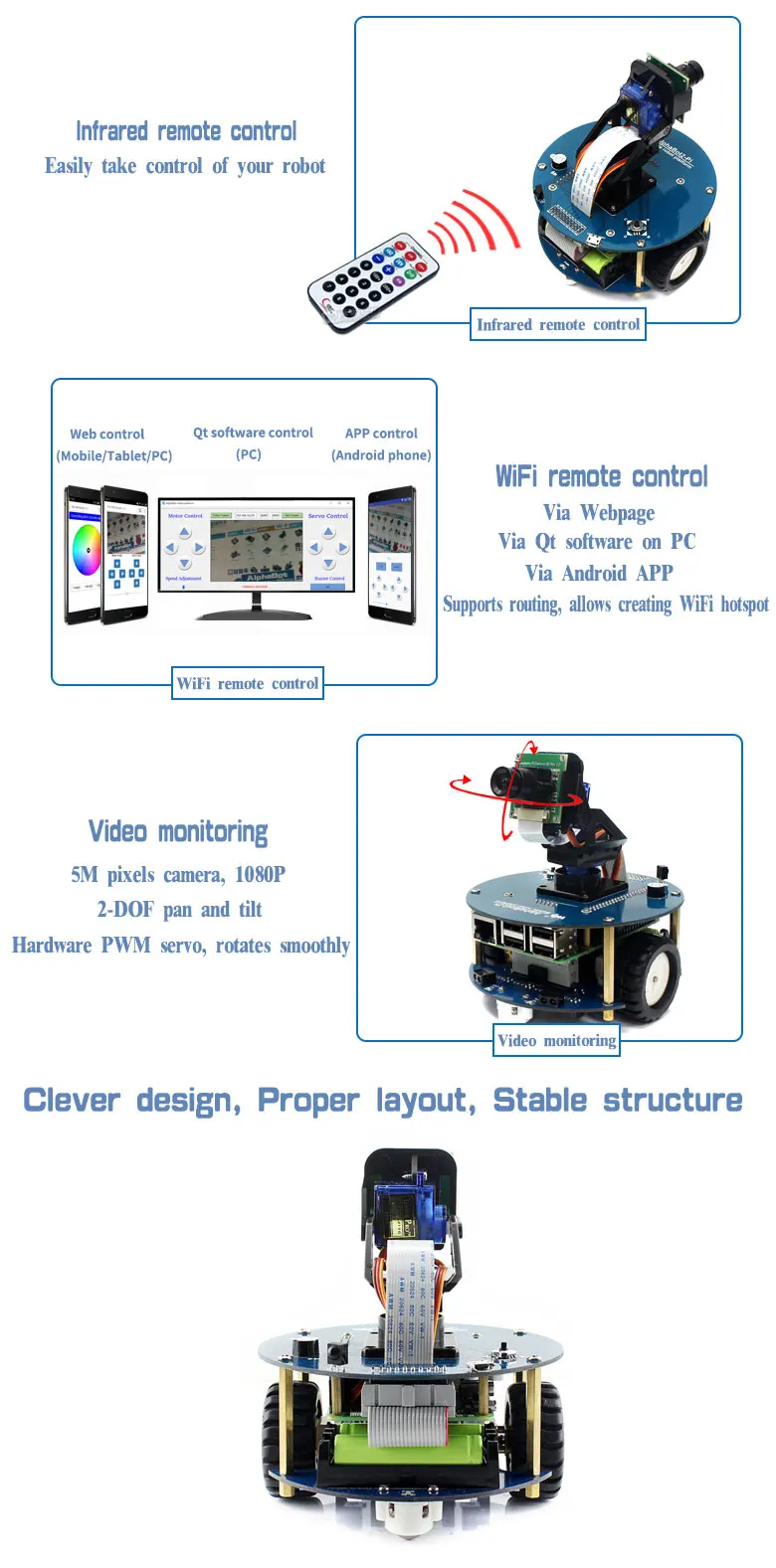

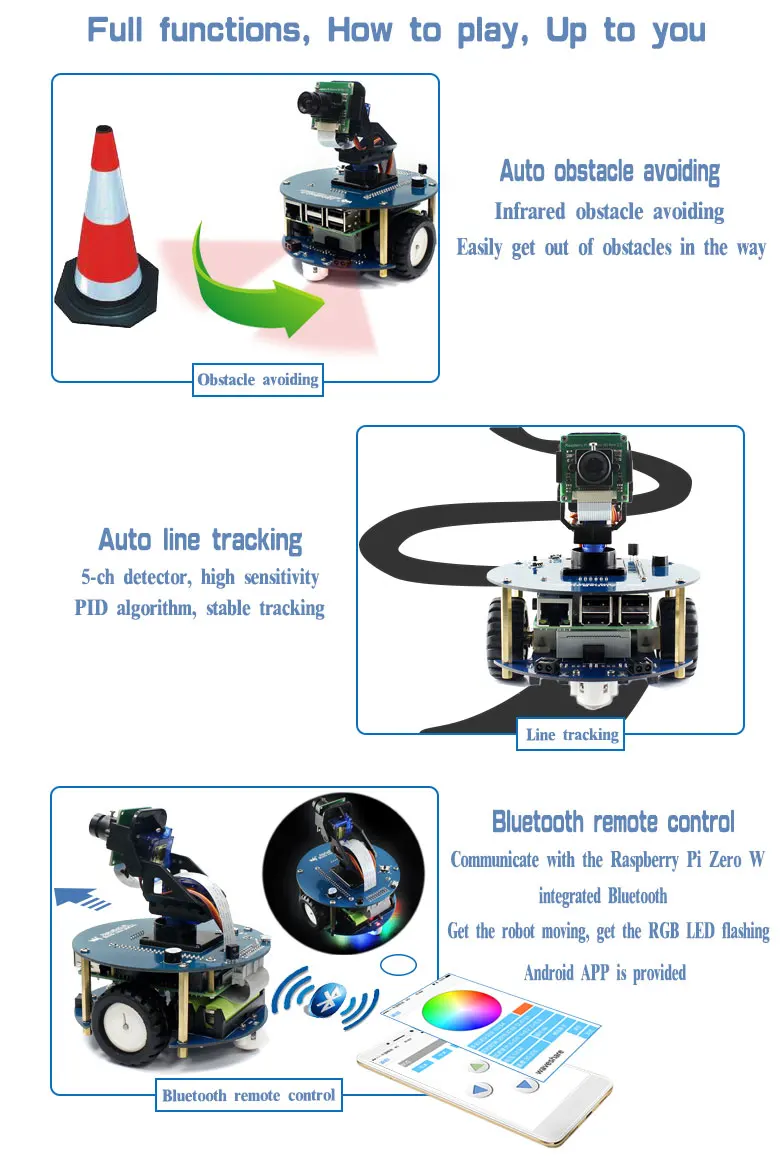

Этот набор роботов AlphaBot2 предназначен для использования с Raspberry Pi 3 Model B (не входит в комплект). Он оснащен богатыми распространенными функциями робота, включая отслеживание линии, предотвращение препятствий, дистанционное управление Bluetooth/инфракрасным/WiFi, мониторинг видео и т. д.

Благодаря высокому интегрированному модульному дизайну его легко собрать с помощью защелки, без пайки, без проводки. Через несколько минут, потраченных на аппаратную сборку, вы почти там, наши демонстрационные коды с открытым исходным кодом готовы помочь вам быстро начать работу.

AlphaBot2 Особенности

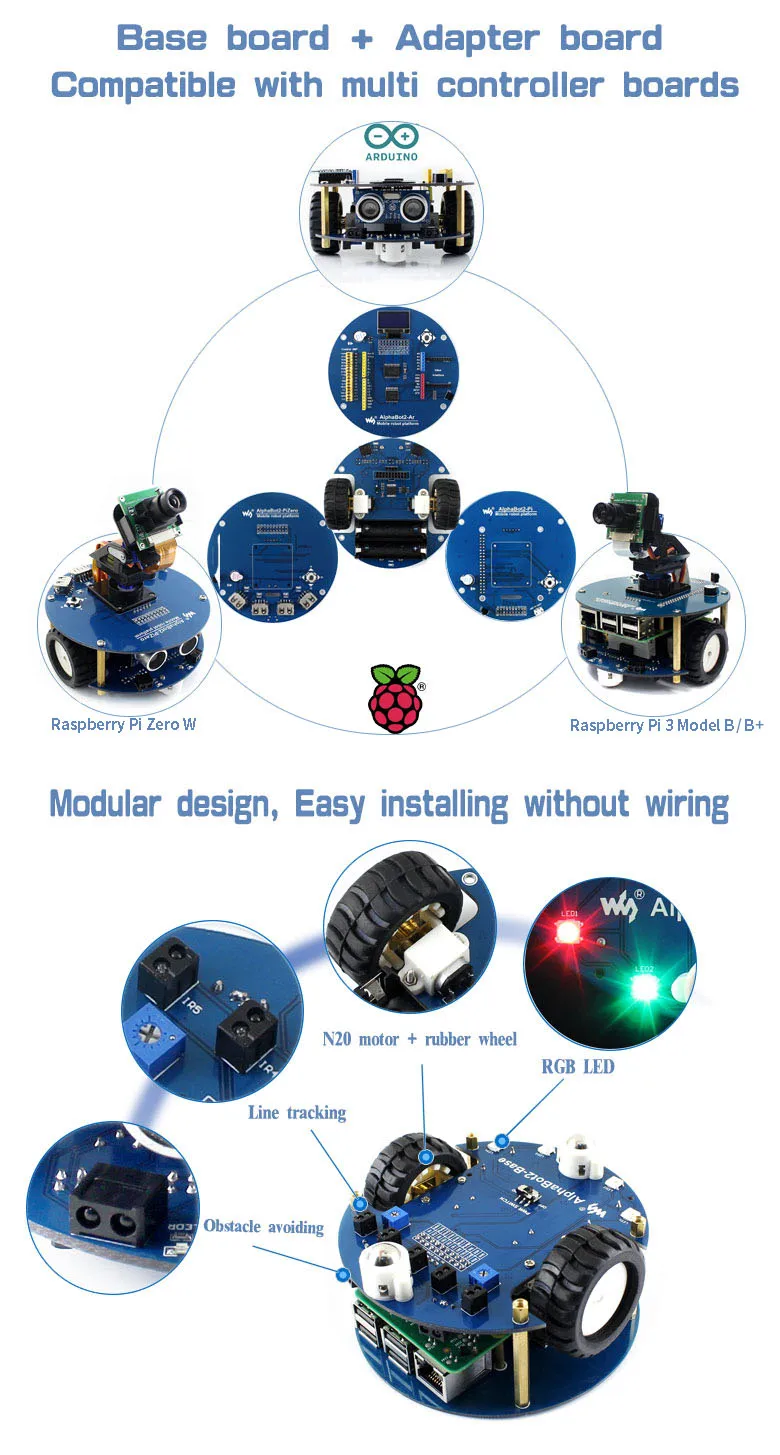

AlphaBot2 использует 2-х слойный структуру для того чтобы обеспечить отличную стабильность и совместимость.

AlphaBot2-Base, нижняя базовая шасси:

• 5-канальный инфракрасный датчик, аналоговый выход, в сочетании с алгоритмом PID, стабильное отслеживание линии
• Встроенные модули, такие как отслеживание линии, предотвращение препятствий, не требует грязной проводки
• TB6612FNG двойной h-мостовой двигатель, по сравнению с L298P, он более эффективный, более компактный и менее нагреваемый
• N20 микро мотор-редуктор, с металлическими шестернями, низкий уровень шума, высокая точность
• Встроенные RGB светодиоды, истинное цветовое освещение, довольно круто

AlphaBot2-Pi, Верхняя плата адаптера для контроллера:

• Регулятор напряжения LM2596 обеспечивает Pi стабильную мощность 5 В
• TLC1543 AD чип сбора, позволяет Pi использовать аналоговые датчики
• PCA9685 серводвигатель, делает его более плавным, чтобы повернуть головку сковороды
• CP2102 UART конвертер, легко для управления Pi через UART

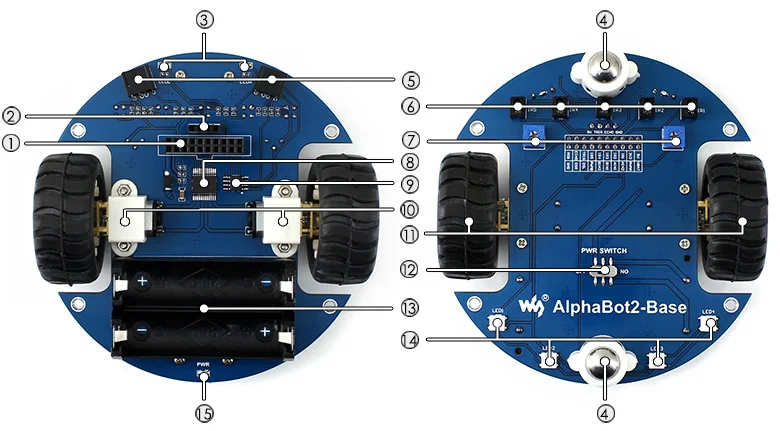

Что на AlphaBot2-Base

1. AlphaBot2 интерфейс управления:Для подключения различных плат адаптера контроллера
2. Ультразвуковой Модуль интерфейса
3. Препятствие избегая показателей
4. Omni-колесо направления
5. ST188:Светоотражающий Инфракрасный фотоэлектрический датчик, для предотвращения препятствий
6. ITR20001 Условия оплаты:Светоотражающий Инфракрасный фотоэлектрический датчик, для отслеживания линии
7. ПотенциометрДля регулировки препятствий, избегающих диапазона
8. TB6612FNGДвойной H-bridge драйвер двигателя
9. LM393Компаратор напряжения
10. N20 микро мотор-редукторСкорость снижения 1:30, 6 в/600 об/мин
11. Резиновые колесаДиаметр 42 мм, ширина 19 мм
12. Мощность переключатель
13. Батарея Патрон лампы:Поддерживает 14500 батареи
14. WS2812B:True color, RGB светодиоды
15. Мощность индикатор

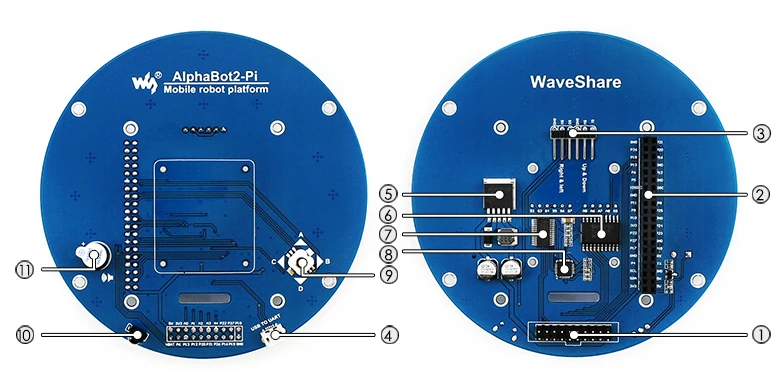

Что на AlphaBot2-Pi

1. AlphaBot2 интерфейс управления:Для подключения AlphaBot2-Base
2. Raspberry Pi (дюймы):Для подключения Raspberry Pi 3 Model B
3. Сервопривод интерфейс
4. USB UART:Легко для управления Pi через UART
5. LM2596:5V регулятор напряжения
6. TLC1543:10-битная объявление приобретения чип, позволяет Pi использовать аналоговые датчики
7. PCA9685:Серводвигатель, делает его более плавным, чтобы повернуть головку сковороды
8. CP2102:USB UART конвертер
9. Джойстик
10. ИК-приемник
11. Гудения

Посылка содержание

1. AlphaBot2-Pi Acc пакет

   Примечание: для работы этого продукта требуется два аккумулятора 14500, которые не входят в комплект и должны быть приобретены отдельно.

   1. AlphaBot2-Pi (плата адаптера) x1
   2. AlphaBot2-Base (Базовое шасси) x1
   3. Камера RPi (B) x1
   4. Карта Micro SD 16 Гб x1
   5. Мощность адаптер США стандарт 5V/3A micro x1
   6. SG90 servo x2
   7. 2 DOF панорамирование и наклон комплект x1
   8. ИК-пульта дистанционного управления x1
   9. FC-20P кабель 8 см x1
   10. Разъем USB типа A для кабеля micro B x1
   11. 15PIN FFC 25 см x1
   12. AlphaBot2-Pi винты x1
   13. Считыватель карт Micro SD x1(Бесплатно)
   14. Отвертка x1(Бесплатно)
