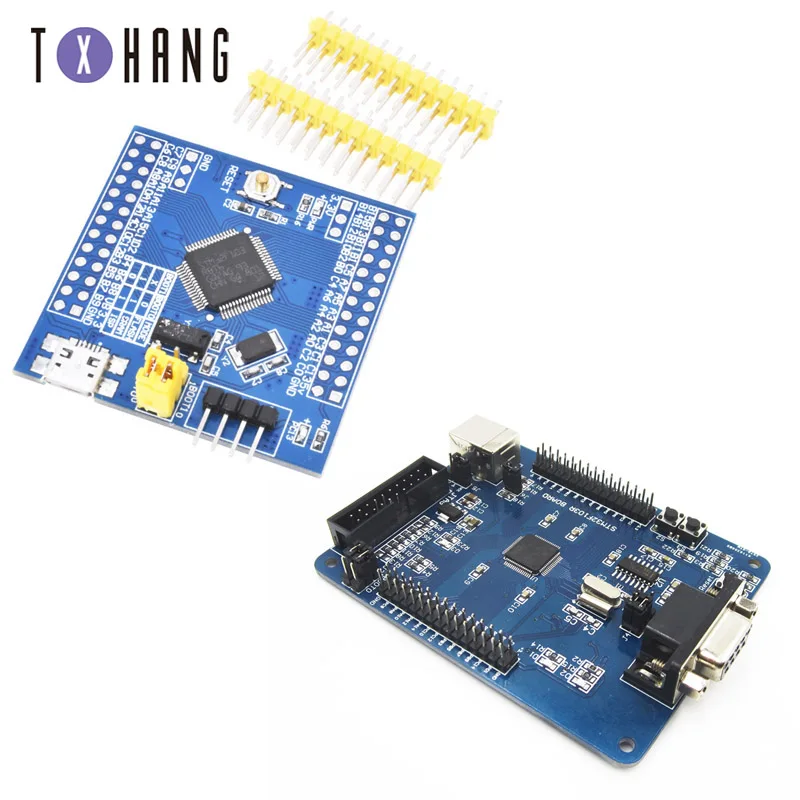

STM32F103RBT6 ARM STM32 минимальная системная плата Cortex m3|Интегральные схемы| |

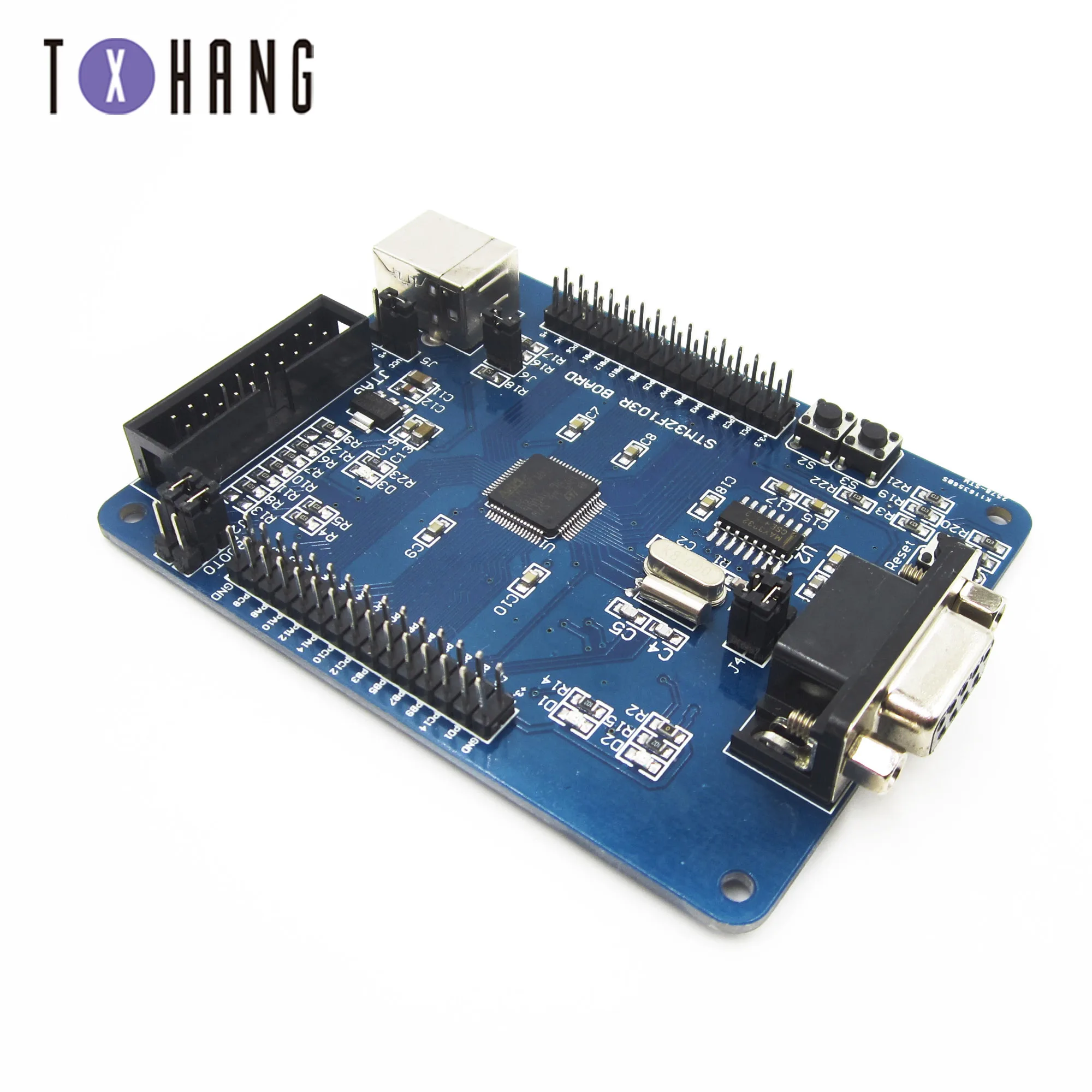

A
Описание

Спецификация:

1. Чип-плата STM32F103VBT6

2. Интерфейс платы JTAG и кнопка сброса

3, встроенный кристалл 32,768 кГц и 8 МГц

4, с чипом 5 В, AMS1117-3.3 3,3 В

5, с последовательным портом RS232, UART1 и UART2 можно установить перемычкой

6, все I / O все провода, и отметьте имя I / O

7, поддерживает питание USB и питание JLink

8, размер платы 71 (мм) * 99 (мм

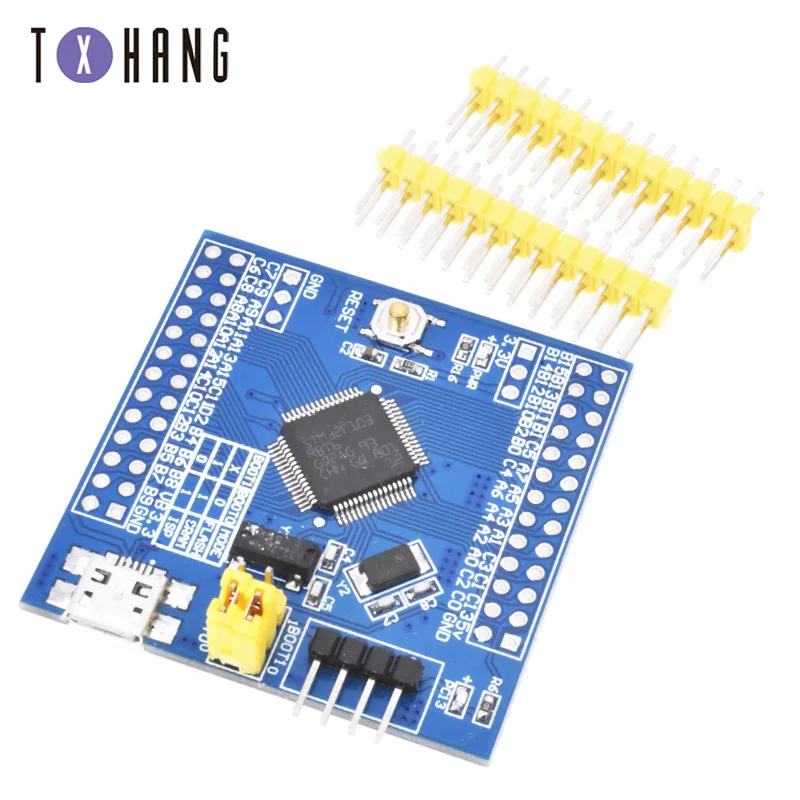

B
STM32 F103 RBT6 SCM системная плата core board ARM Cortex-M3 development board

STM32 F103 RBT6 функция
▪ Ядро: ARM 32-битный процессор Cortex ™ -M3
-Максимальная рабочая частота 72 МГц, до 1,25 DMips / MHz (Dhrystone при нулевом режиме ожидания доступ к памяти
2,1)
-Размножение одного цикла и аппаратное разделение
▪ Память
-От 64K или 128K байт флэш-памяти программы
-До 20K байт SRAM
▪ Часы, сброс и управление питанием
-От 2,0 до 3,6 В источник питания и контакты ввода/вывода
-Сброс включения/выключения питания (POR / PDR), программируемый мониторинг напряжения
Устройство (PVD)
-4 ~ 16 МГц кристаллический осциллятор
-Встроенный на заводе 8 МГц RC осциллятор
-Встроенный с калиброванным 40 кГц RC осциллятором
-Для генерации часов ЦП PLL
-Осциллятор RTC 32 кГц с функцией калибровки
▪ Низкое энергопотребление
-Режим сна, выключения и ожидания
-Поставка VBAT для RTC и резервных регистров
▪ 2 12-битного ADC, 1 мкс время преобразования (до 16
Входные каналы)
-Диапазон преобразования: от 0 до 3,6 В
-Двойной образец и Функция удержания
-Датчик Температуры
▪ DMA:
-7-канальный контроллер DMA
-Поддерживаемые периферийные устройства: таймеры, ADC, SPI, I2C и
USART
▪ До 80 быстрых портов ввода/вывода
-26/51/80 порт ввода/вывода, все порты ввода/вывода могут быть сопоставлены с
16 внешних перерывов; Почти все порты могут переносить сигнал 5 В
■ Режим отладки
-Последовательная Проводная отладка (SWD) и JTAG интерфейсы
▪ До 7 таймеров
-Три 16-битных таймера, каждый таймер имеет до четырех для
Вход захвата/вывода сравнить/ШИМ или импульсный Счетный канал
И инкрементный ввод кодировщика
-1x16 с блочным управлением и аварийным тормозом для двигателей
Расширенное управление таймером ШИМ
-2 сторожевые таймеры (независимый и оконный тип)
-Таймер системы: счетчик 24 типа уменьшен
▪ До 9 интерфейсов связи
-До двух интерфейсов I2C (поддержка SMBus / PMBus)
-До трех интерфейсов USART (поддерживает интерфейс ISO7816,
LIN, IrDA интерфейс и управление модемом)
-До двух интерфейсов SPI (бит 18 м/сек)
-Интерфейс CAN (2.0B активный)
-Полноскоростной интерфейс USB 2,0
■ CRC расчетный блок 96 Уникальный чип кода
