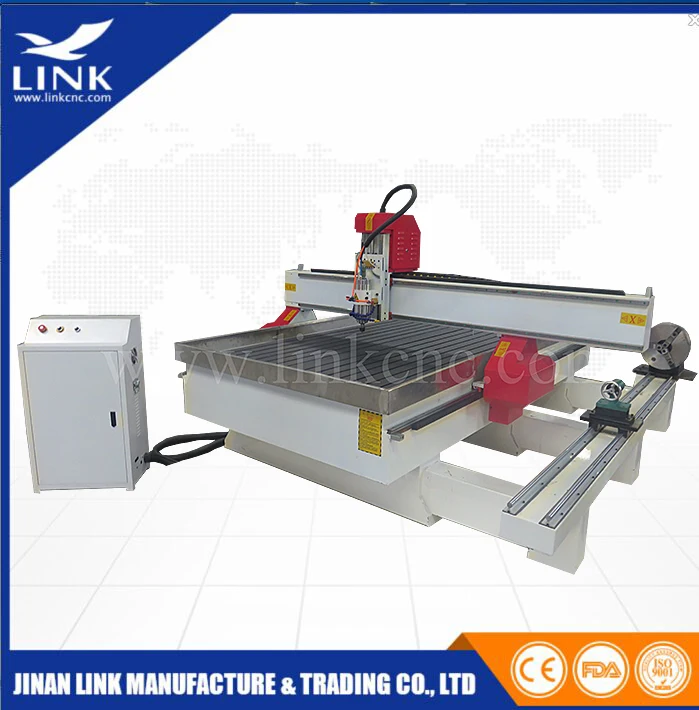

ОсновнойОсобенности

1. Ось Z Высота подачи 200 мм

2. Квадратная труба сварная стальная рама structure-8mm толщины

3. Алюминиевый Т-образный стол или вакуумный стол + 5 кВт Вакуумный насос

4. Оси X стойки и шестерни привода, оси Y 2 пути стойки и шестерни привода и оси Z 2510 шариковый винт

5. X, Y, Z axis квадратные направляющие Taiwan PMI

6. 450B шаговый двигатель и MA860H драйвер Leadshine или серводвигатель и драйвер

7. 3.0KW шпиндель водяного охлаждения и 3.7kw Fuling инвертор, другие шпиндели являются дополнительными

8. Nc-Studio-5.4.49 система управления, DSP или Mach 3 является необязательным

Рабочая зона

600*900

Стиль таблицы

Алюминиевый Т-образный стол с ПВХ;

Структура машины

8 мм толщина сварные стальные трубы, чугунные вертикальные валы и стальные козловые

Шпинделя

1.5kw шпиндель водяного охлаждения

Скорость вращения шпинделя

0-24000 об/мин

Размер сбора

ER20

Направляющая

Hiwin квадратный направляющий рельс

Метод привода

Ось X,Y винтовой зубчатой рейкой, ось Z шариковым винтом TBI

Приводы и механизмы

Шаговый двигатель 450B,Leadshine драйверы MA860H

Управление системы

NC-studio USB система управления

Инвертировать

Цзяочжоу инвертировать

Макс. Скорость холостого хода

25 м/мин

Макс. Рабочая скорость

12 м/мин

Точность работы

<0,05/300 мм

Инструкция формиат

G cose * u00 * mmg * plt

Рабочее напряжение

AC220V,1 фаза, 50-60 Гц

Совместимое программное обеспечение

Type3/Castmate

Управление шкаф

Независимый

Другое

Датчик инструмента, система смазки, водяной насос, ящик для инструментов и т. Д.

Применение

Обработка древесины:Обработка различных мебели, таких как дверь, окно, шкаф, экран и так далее

Реклама:Гравировка и резка различных этикеток и номерных знаков.

Художественные промыслы:Гравировка символов любых языков и графики на подарках и сувенирах.

Применимые материалы

Дерево, алюминий, БоАRd, латунная доска, пластик, плотность доска, доска из древесно-волокнистой плиты средней плотности, волнистая доска, ПВХ, акрила, стекла, светильник мрамор и другие неметаллические материалы и светильник металлических материалов.

Стандартный конфигурации

1) рабочая зона: 1300*2500 мм алюминиевый Т-образный стол с ПВХ;

2) Структура кровати: сварная стальная труба, чугунные вертикальные валы и стальные козловые ворота;

3)Направляющая: Квадратная линейная направляющая raiL;

4) метод вождения:X,Y axis byСпиральнаяЗубчатая рейка, ось Z шариковым винтом TBI

5)Шпинделя: 3,0Квт. шпиндель водяного охлаждения;

6)Приводы и механизмы: 86BYG-450BШаговые двигатели и MA860HLeadshineДрайвер;

7)Управление системы: Ателье нсСистема управления;

8) программное обеспечение: Artcam;

9) ящик для инструментов; Датчик инструмента;

Варианты

1)4.5kw шпиндель водяного охлаждения;

2) ось вращения (80 мм/100 мм/150 мм диаметр);

3)Mach3/DSP система управления;

4) пылесборник;

5) Вакуумный стол с 5 кВт вакуумным насосом
